Как сделать большую струбцину из профиля - «Сделай сам»

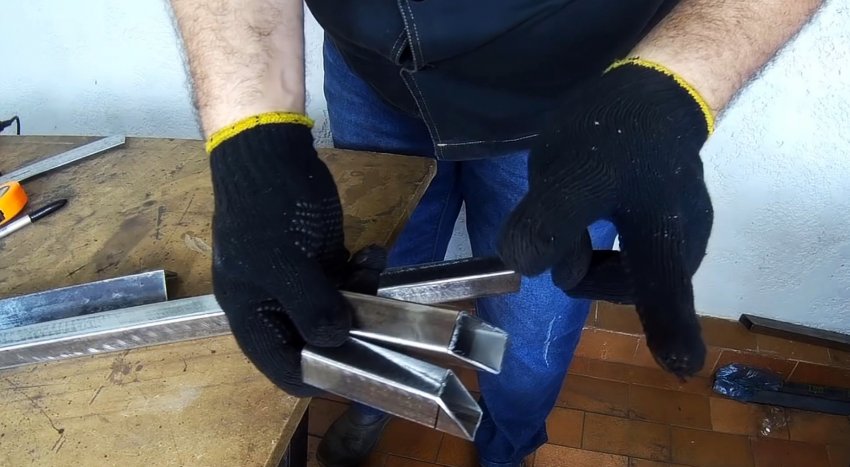

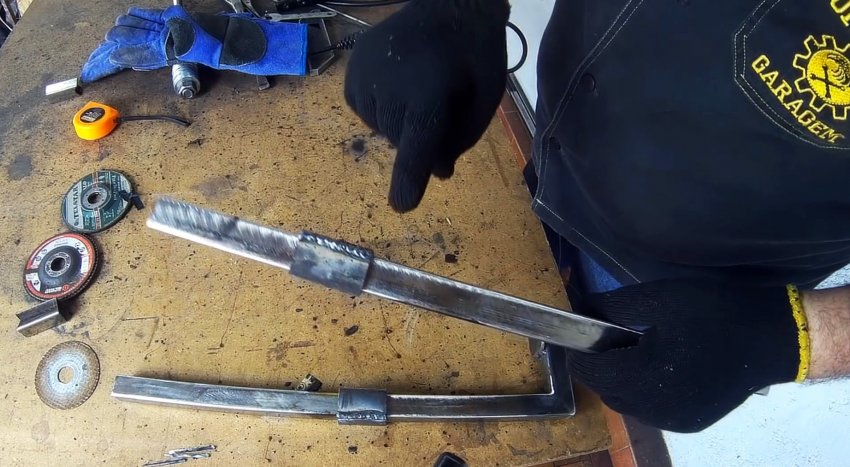

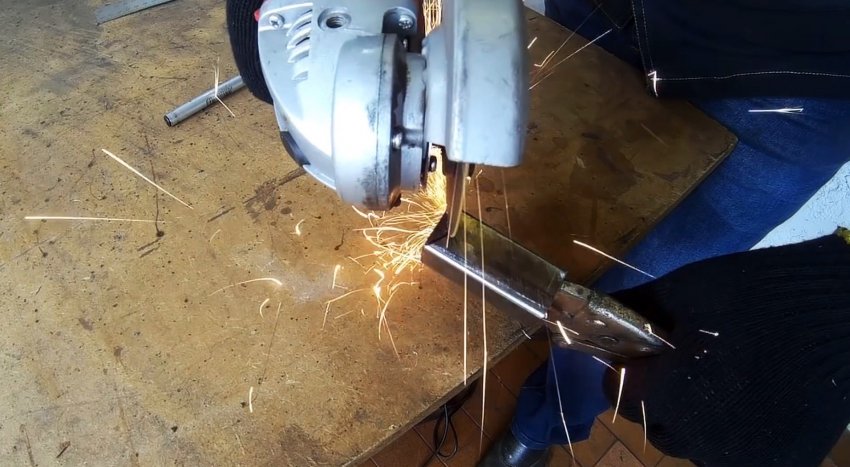

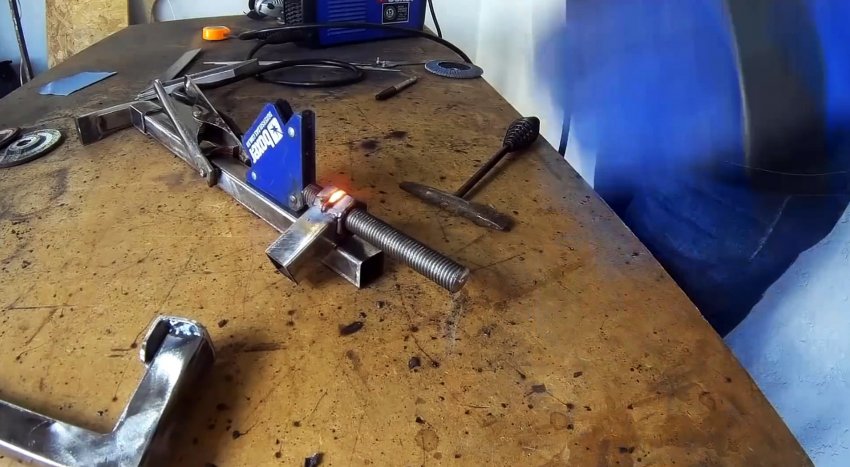

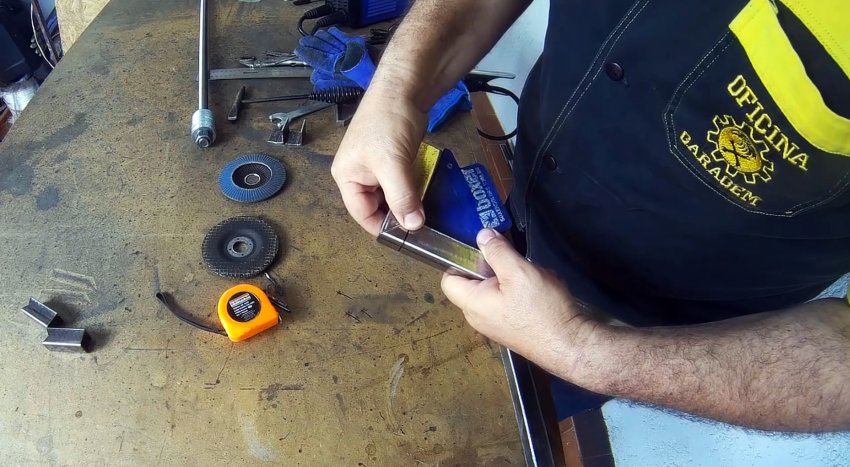

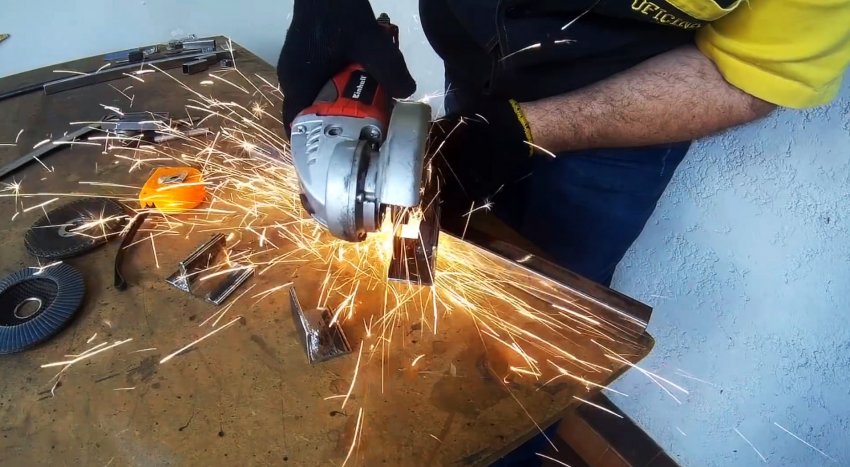

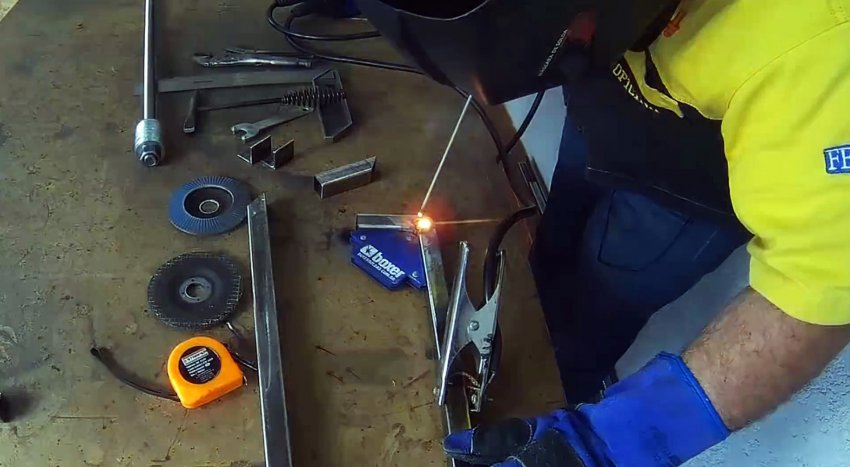

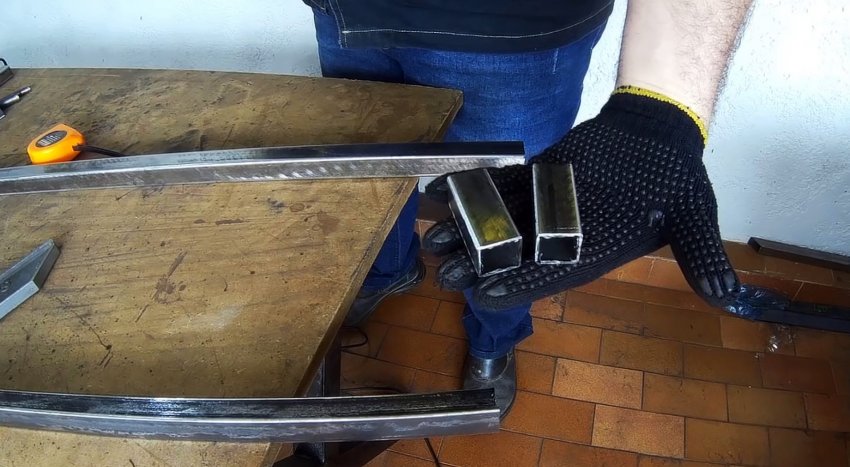

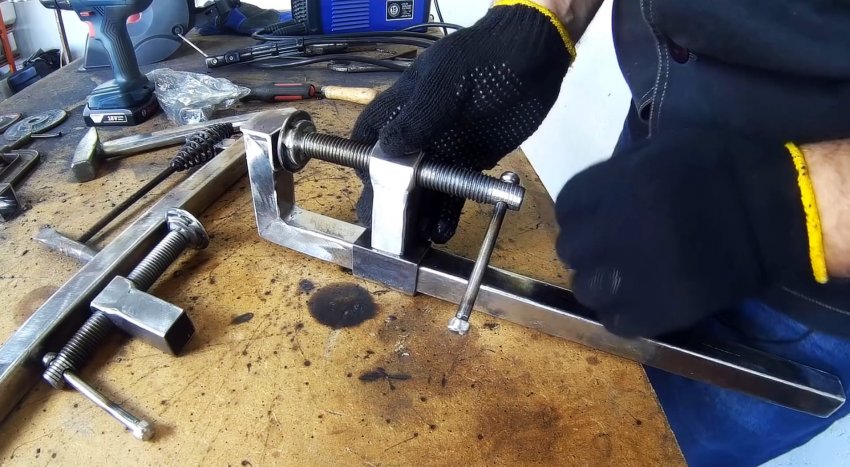

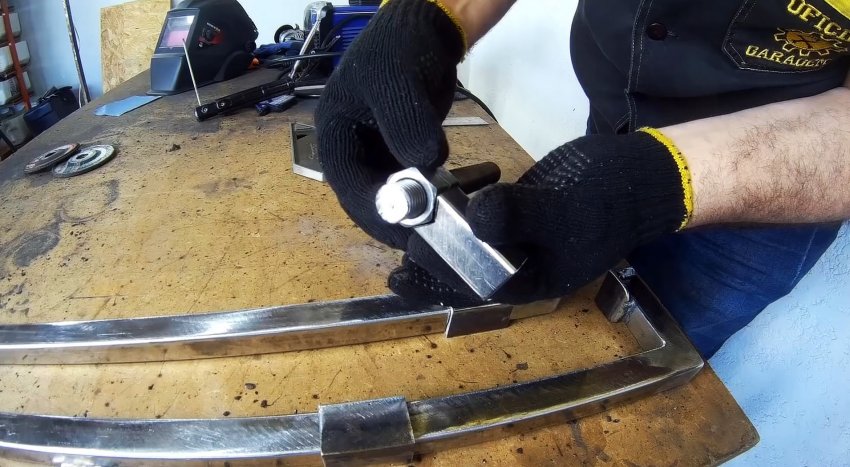

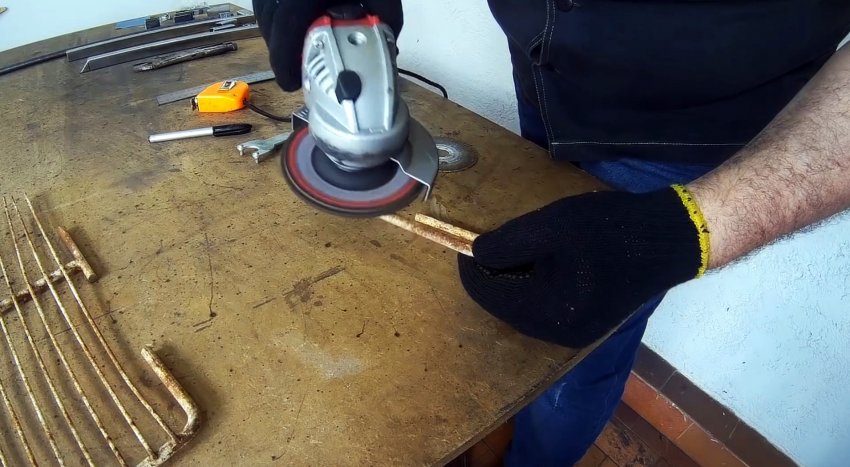

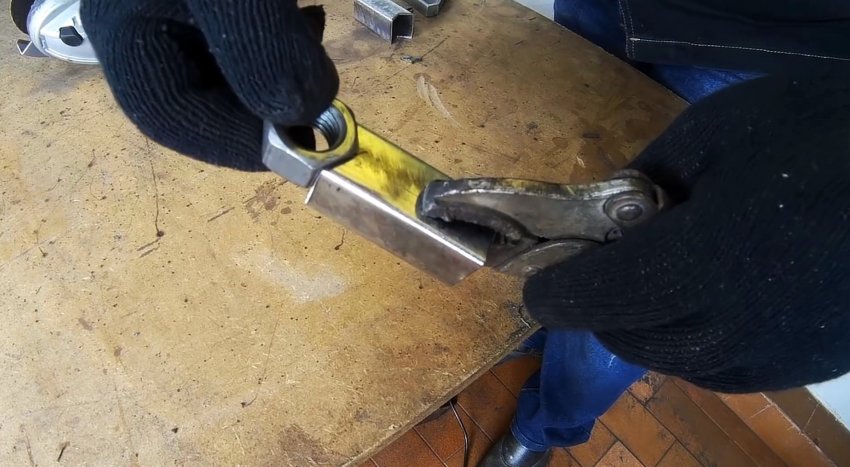

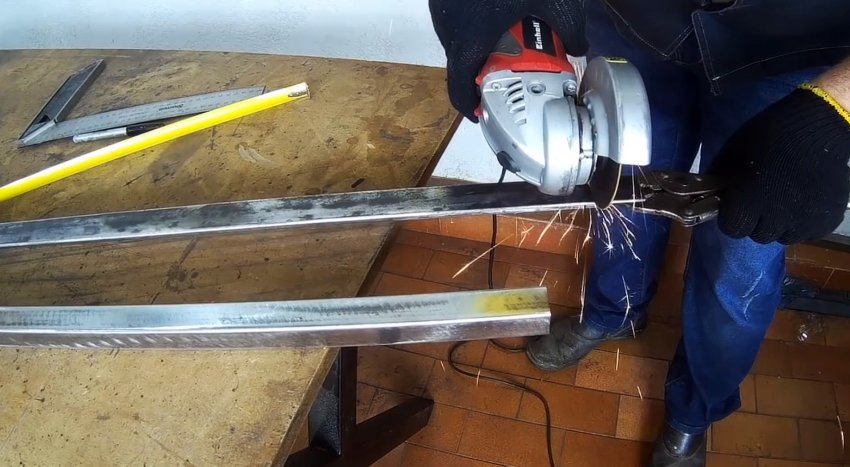

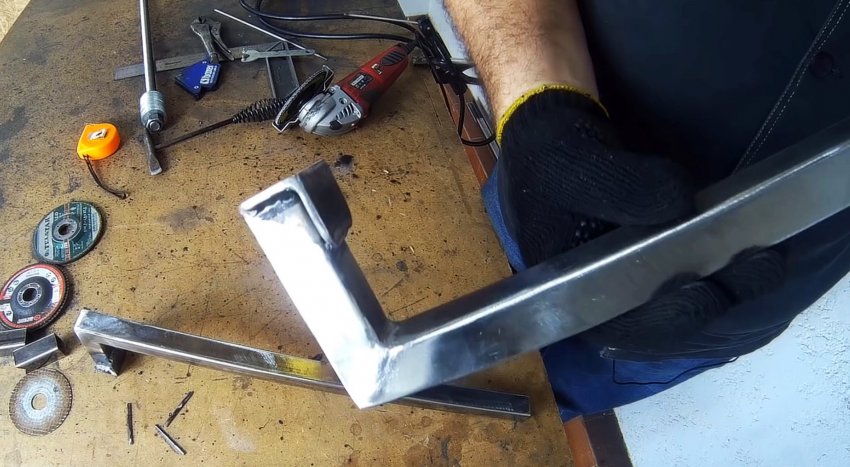

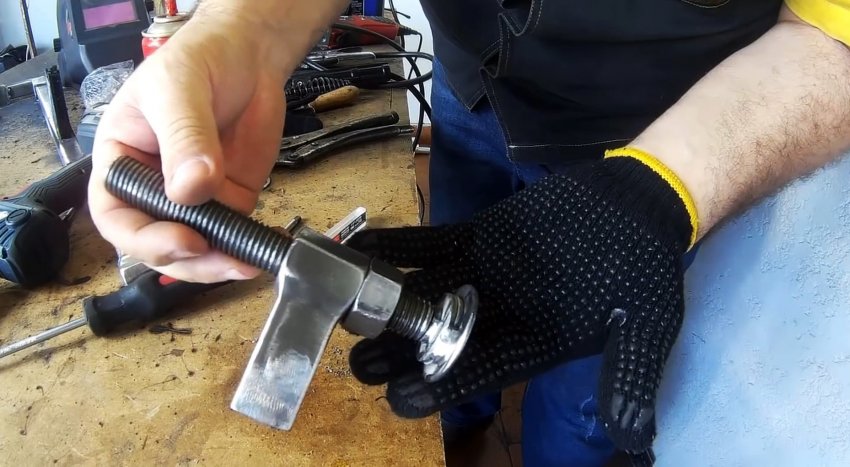

Оптимально делать сразу пару струбцин, тогда все детали готовятся в двух комплектах. Из этой же трубы отпиливается вторая деталь станины, также с запилом под 45 градусов, но уже длиной 120 мм. Из уголка 30х30 мм необходимо отрезать заготовку длиной 40 мм, и 2 по 50 мм. Если собирается 2 струбцины, то деталей нужно соответственно в 2 раза больше. Из профильной трубы делается заготовка длиной 55 мм. Ее необходимо подрезать с торца внутрь так, чтобы прикладывать в разрез грань гайки под шпильку. Также нужен отрезок прута 6 мм длиной 100 мм. Одинаковые отрезки уголка нужны, чтобы сделать из них трубку, которая будет скользить на станине. Для этого в них стачивается внутренний угол, чтобы убрать кругловатость. Также требуется их заузить, срезав лишнюю ширину. Запиленные под 45 градусов части станины свариваются. Швы нужно зачистить до идеала. На торец короткой стороны приваривается уголок. Это будет губка для зажатия заготовок. Из подрезанных уголков длиной по 40 мм нужно сварить трубку на станину. Чтобы та скользила, между ними прокладывается бумага для создания зазора. На заготовку с профильной трубы с запилом внутрь нужно приварить 2 гайки, накрученные на шпильку, чтобы их шаг резьбы совпадал. Полученный шов зачищается. Далее делается опорная тарелка струбцины. Для этого свариваются пирамидкой шайбы разного диаметра. В торце шпильки просверливается отверстие под тонкий винт, и в ней нарезается резьба. Таким образом, можно прикрутить тарелку к шпильке винтом. Шляпка последнего скроется в широких отверстиях больших шайб, так что мешать не будет. Второй край шпильки нужно просверлить поперек под ручку из прутка 6 мм. Любые сверла на АлиЭкспресс со скидкой - http://alii.pub/5zwmxz Чтобы сверло не соскользнуло, можно ее перед этим проточить, сняв резьбы на 10 мм. На самой ручке нарезается резьба по краям, чтобы ставить гайки ограничители. Открытый торец станины необходимо заглушить. Чтобы не искать пластиковую заглушку, можно срезать 3 стенки трубки на 25 мм, и подогнуть оставшуюся. Образованный зазор заваривается. Полученный винт приваривается креплением к скользящей трубке на струбцине строго под прямым углом. Все, инструмент можно красить и использовать по назначению. Последним штрихом будет вкручивание на верхний конец станины болтика, чтобы скользящая часть не слетала. Как видите, если постараться, то выглядит такая струбцина совсем как покупная, но себестоимость ее изготовления в разы ниже. Смотрите видео Как сделать простую мини струбцину - https://sdelaysam-svoimirukami.ru/7813-kak-sdelat-prostuju-mini-strubcinu.html
