Ручная дисковая пила по дереву из ПВХ труб своими руками - «Сделай сам»

Малогабаритную дисковую пилу, работающую от аккумулятора, очень просто сделать своими руками из ПВХ труб и электродвигателя средней мощности серии 775. Мощности двигателя вполне хватит чтобы резать не только фанеру, но и доски по величени диска. Что касается инструментов, то понадобятся: ручная ножовка; дрель; напильник; паяльник; маркеры для разметки; линейки; ножовочное полотно. Процесс изготовления самодельной пилы Первым делом нужно подготовить основание под двигатель. Для этого примеряем детали на деревянном листе и вырезаем
Ручная дисковая пила по дереву из ПВХ труб своими руками - «Сделай сам»


Малогабаритную дисковую пилу, работающую от аккумулятора, очень просто сделать своими руками из ПВХ труб и электродвигателя средней мощности серии 775. Мощности двигателя вполне хватит чтобы резать не только фанеру, но и доски по величени диска.




Что касается инструментов, то понадобятся: ручная ножовка; дрель; напильник; паяльник; маркеры для разметки; линейки; ножовочное полотно.

Процесс изготовления самодельной пилы

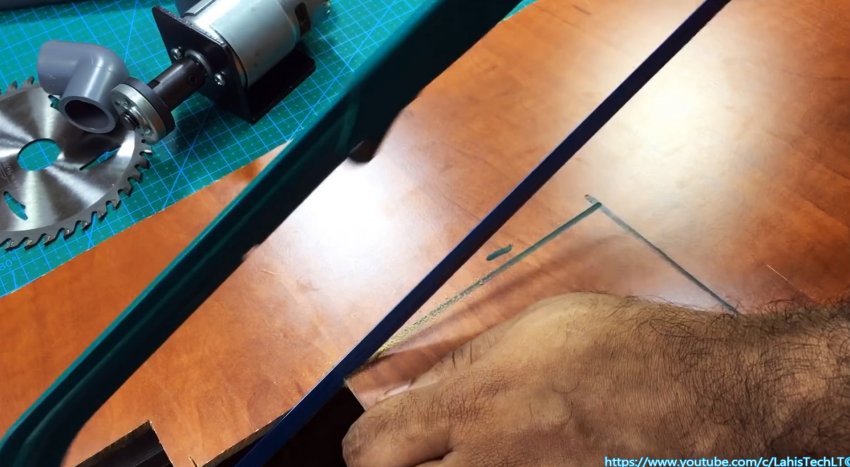

Первым делом нужно подготовить основание под двигатель. Для этого примеряем детали на деревянном листе и вырезаем необходимый кусок материала.

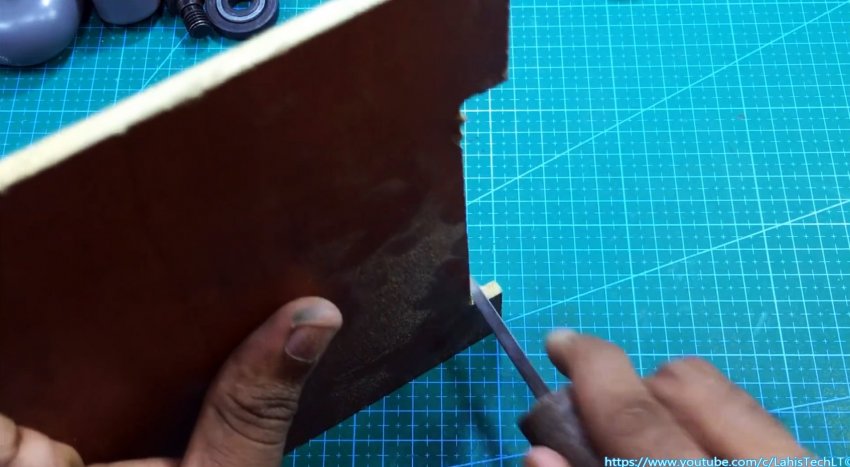

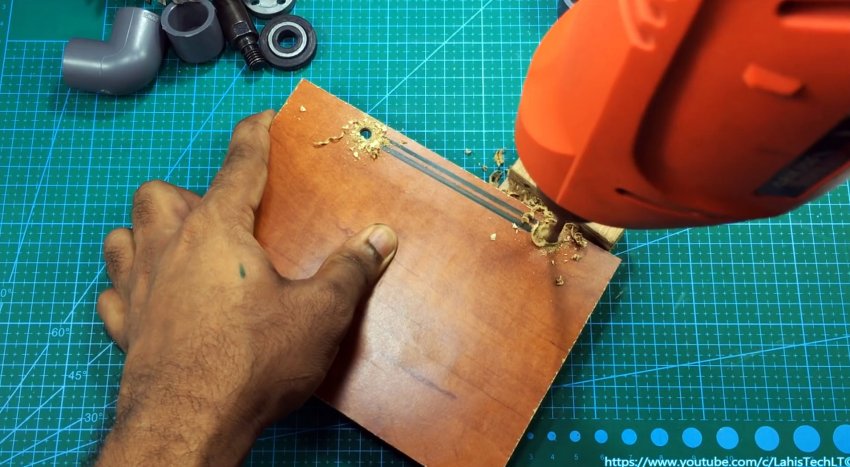

На основании нужно сделать прорезь. Диск примеряется к основанию, отмечаются границы и делается прорезь с помощью дрели и ножовочного полотна. Края вырезанного отверстия обрабатываются напильником.

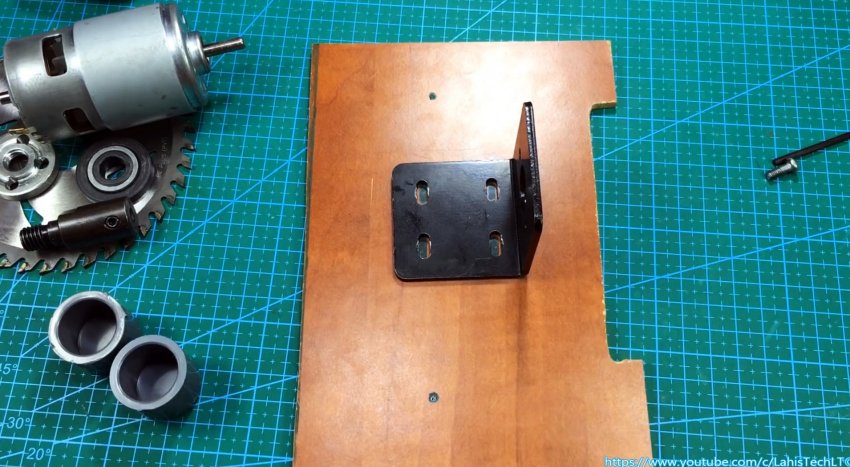

Примеряется двигатель на стальном мебельном уголке с установленным пильным диском, отмечается место, где будет крепиться стальной уголок вместе с двигателем.

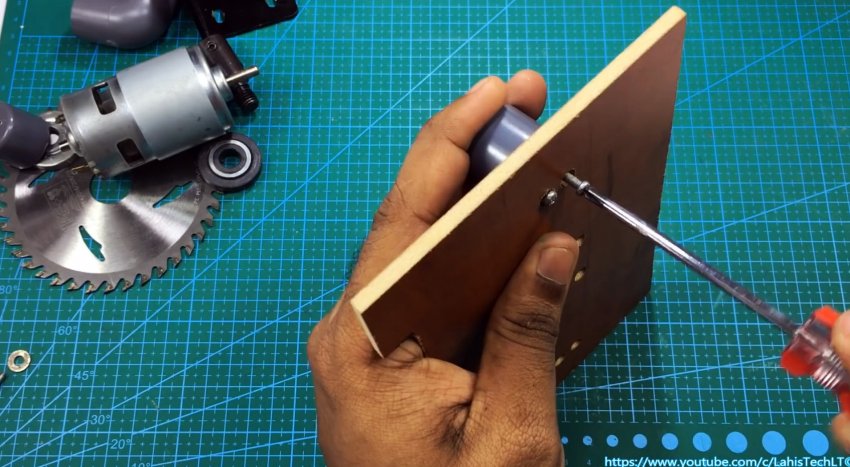

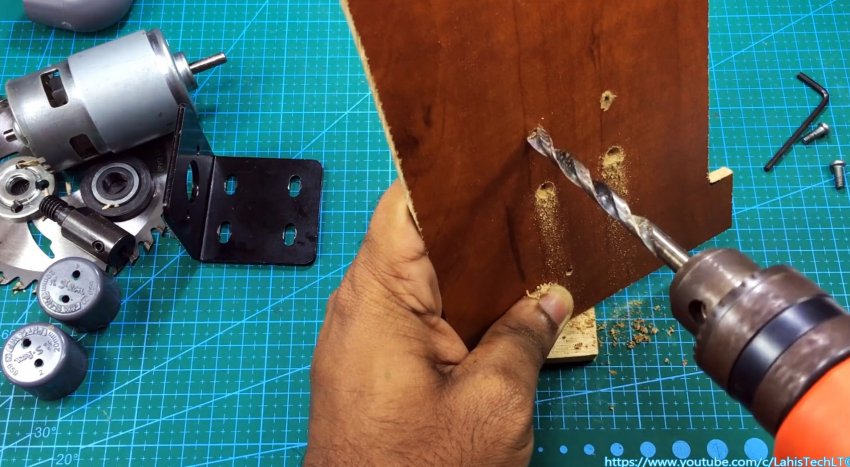

В деревянном основании сверлятся дрелью отверстия для уголка и для ПВХ заглушек по краям. Отверстия нужно дополнительно засверлить на небольшую глубину сверлом большого диаметра, чтобы скрыть шляпки болтов.

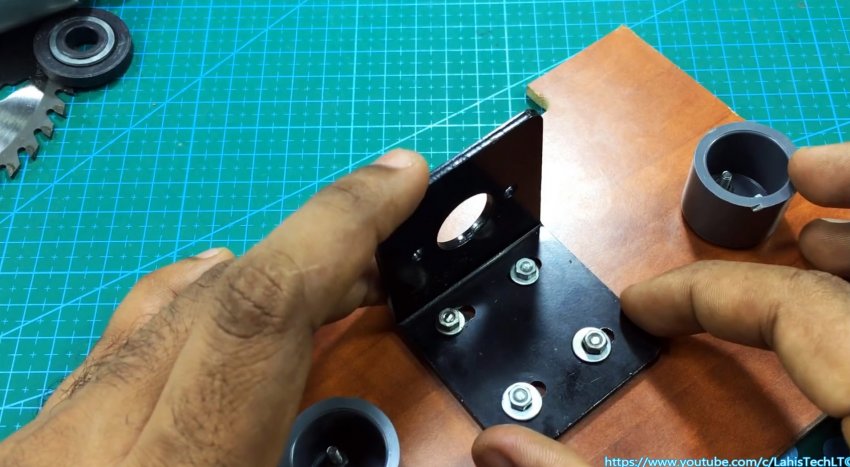

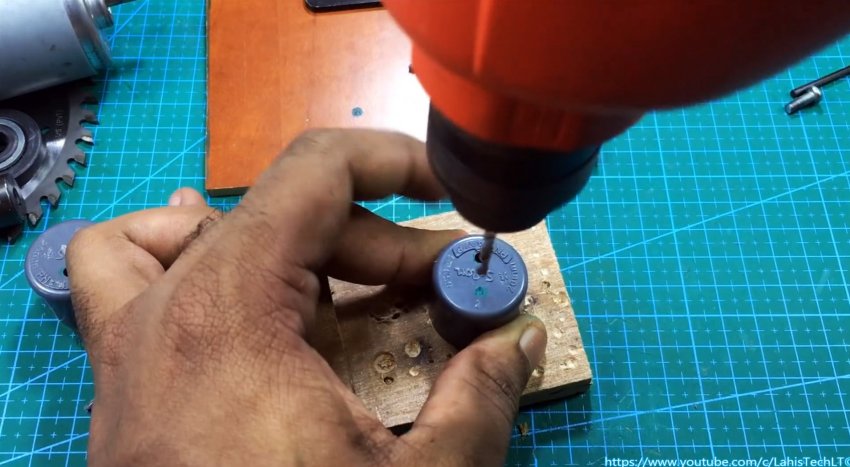

Крепятся ПВХ заглушки с предварительно просверленными в них отверстиями, потом стальной уголок, на котором будет зафиксирован двигатель с пильным диском в сборе.

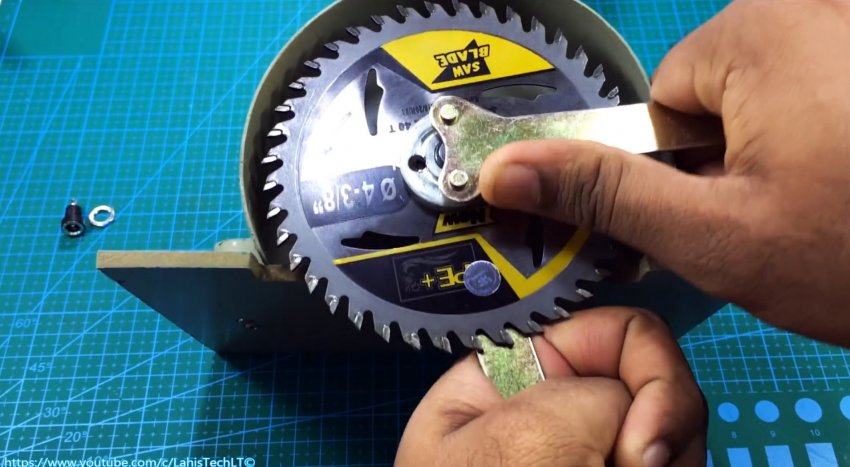

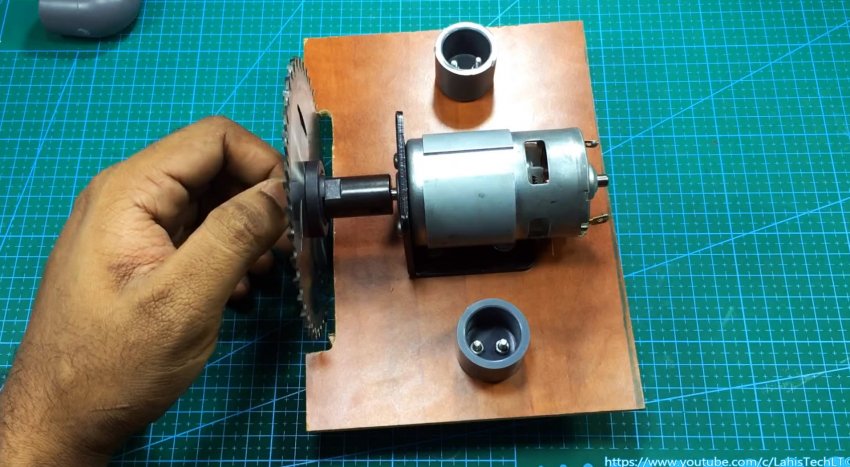

Устанавливается двигатель на стальную площадку, фиксация происходит за счёт адаптера для пильного диска.

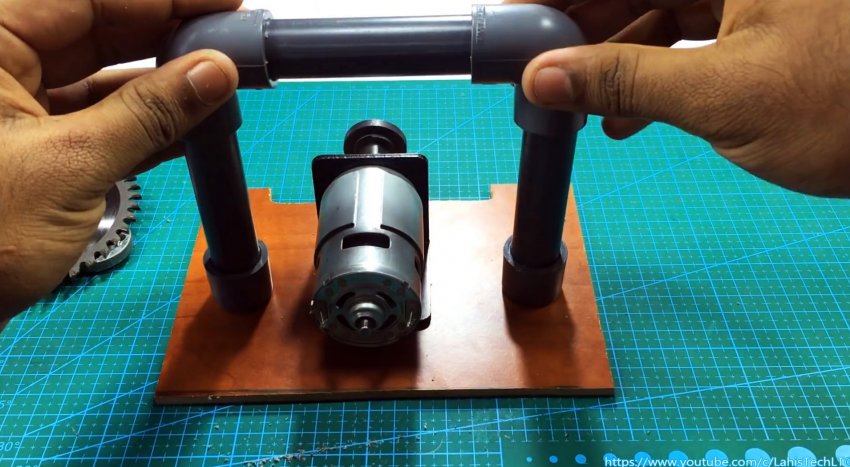

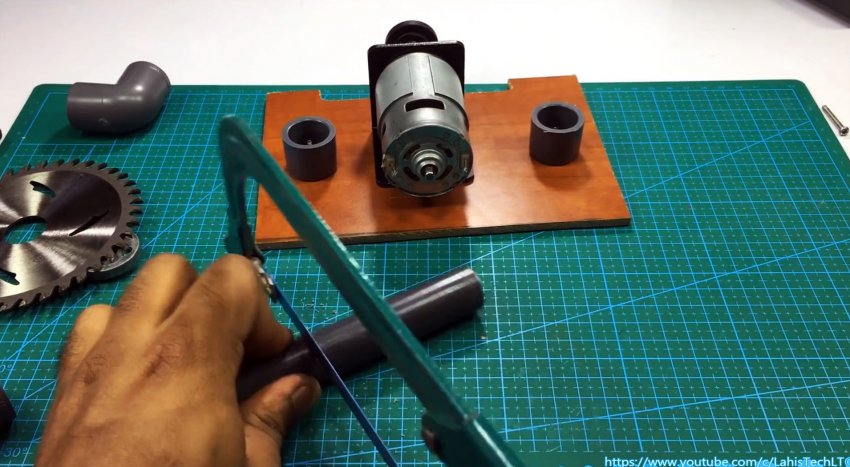

В заглушки устанавливаются трубы ПВХ таким образом, чтобы получилась ручка. Трубы отпиливаются ножовкой в размер, подгоняются и соединяются ПВХ изгибами.

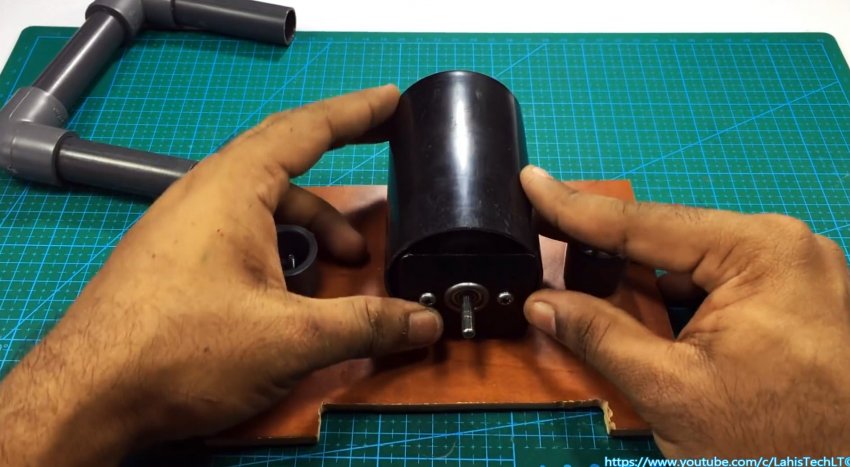

Изготавливаются защитные кожухи для двигателя и диска пилы. Для двигателя берётся труба подходящего диаметра – в этом конкретном случае, это деталь от амортизаторов автомобиля, защита штока пластиковая.

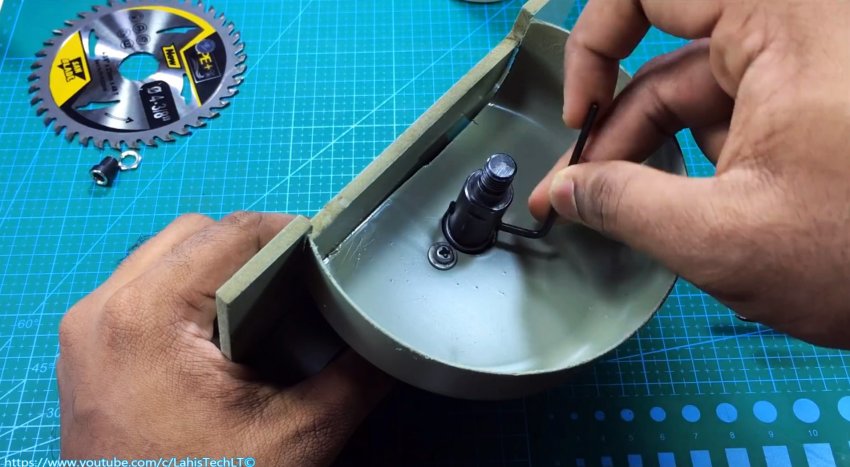

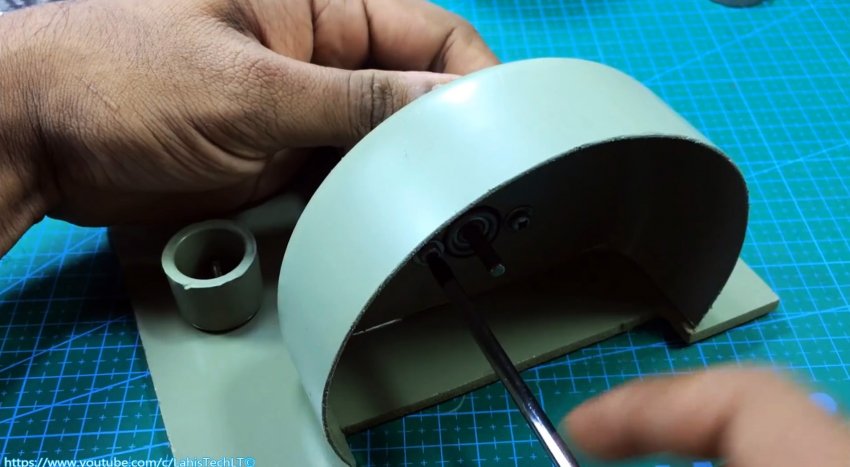

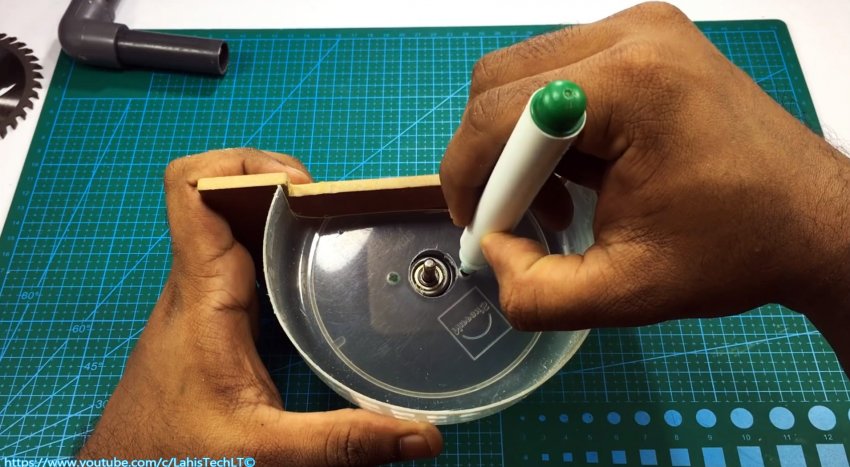

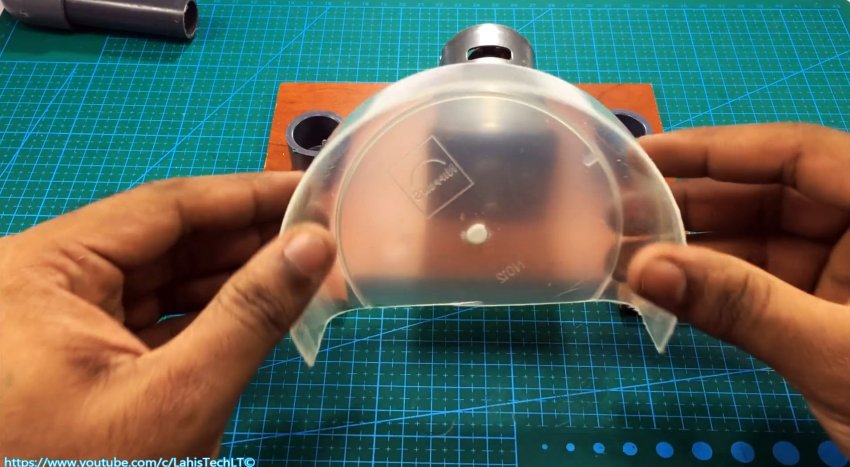

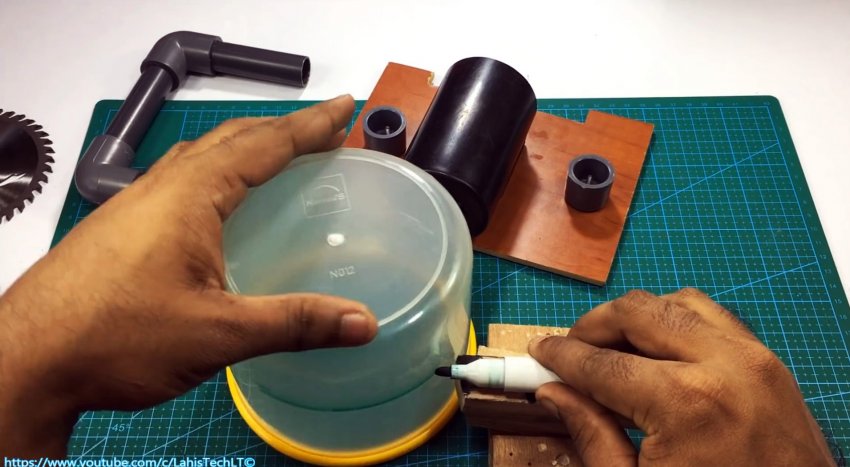

Для изготовления кожуха для диска, понадобится обрезать и отпилить кусок с донышком от пластиковой банки. Из заготовки вырезается кожух, в нем сверлятся дрелью отверстия в необходимых для фиксации местах.

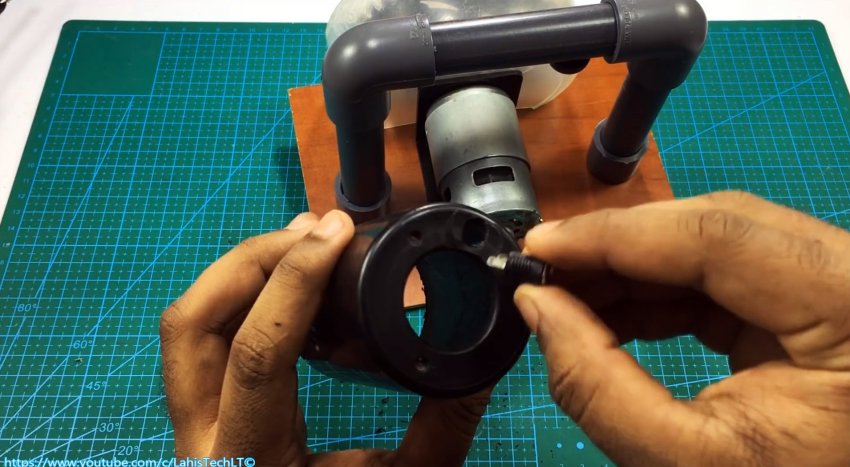

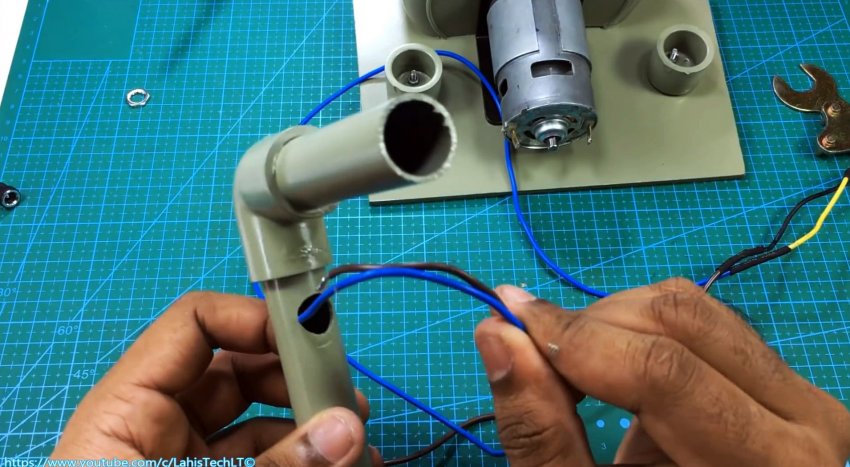

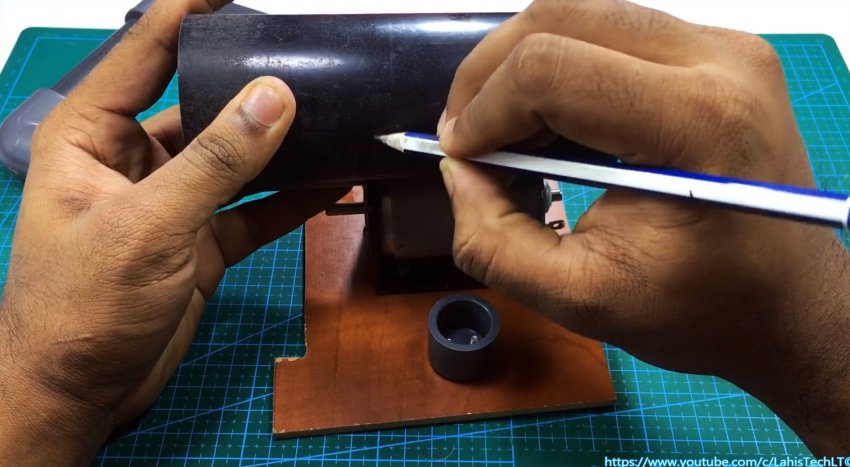

На одной из боковых труб ручки сверлится отверстие для проводов. В защитный кожух двигателя ставится разъём питания, ещё в кожухе нужно просверлить дрелью отверстия для креплений.

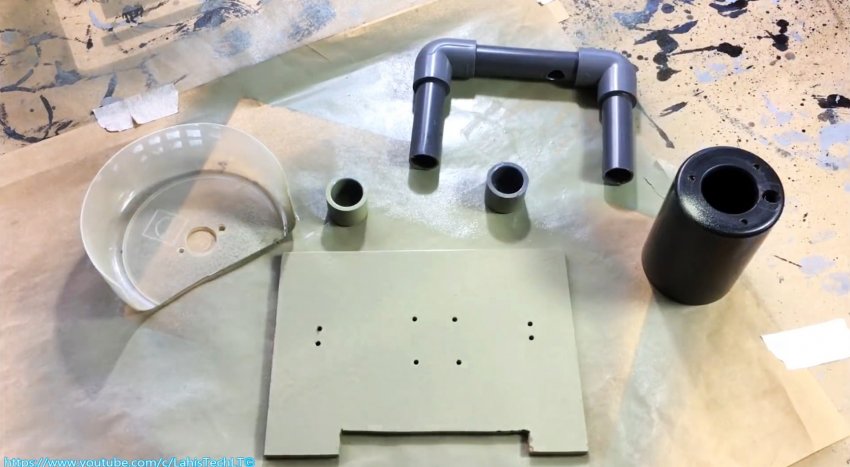

Когда все детали будут подогнаны, перед сборкой агрегат разбирается, все части, которые будут на виду, красятся из баллончика краской.

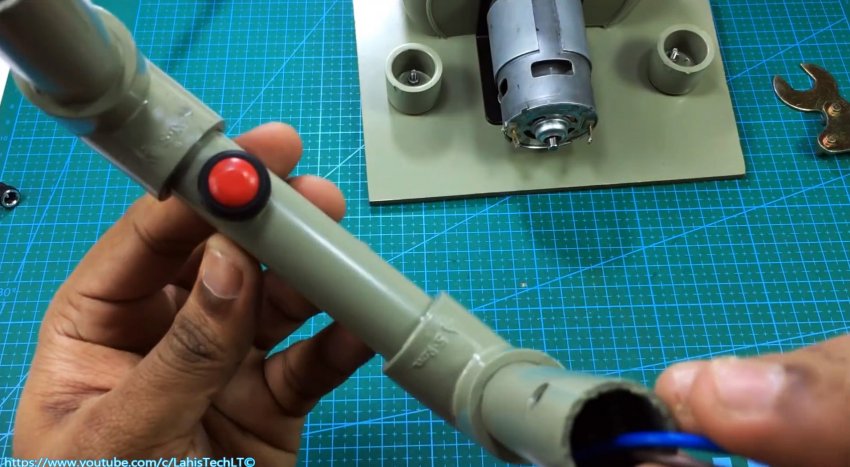

На рукоятке устанавливается кнопка запуска в месте, где удобно будет нажимать пальцем.





Когда всё высохнет, пила собирается, детали надёжно фиксируются – основа готова, осталось разобраться с подключением!

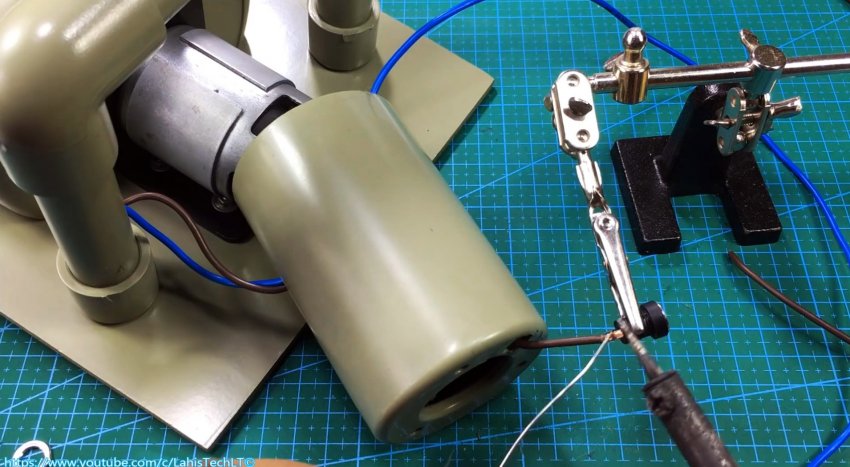

Сначала провода припаивают оловом с помощью паяльника к кнопке на ручке. Потом нужно соединить проводку с разъёмом на кожухе двигателя и с клеммами электродвигателя.






Главное при пайке изначально хорошо соединить провода между собой, а потом не жалеть олова. Чтобы соединения получились надёжными и долговечными, используются термоусадочные трубки, а не изолента.

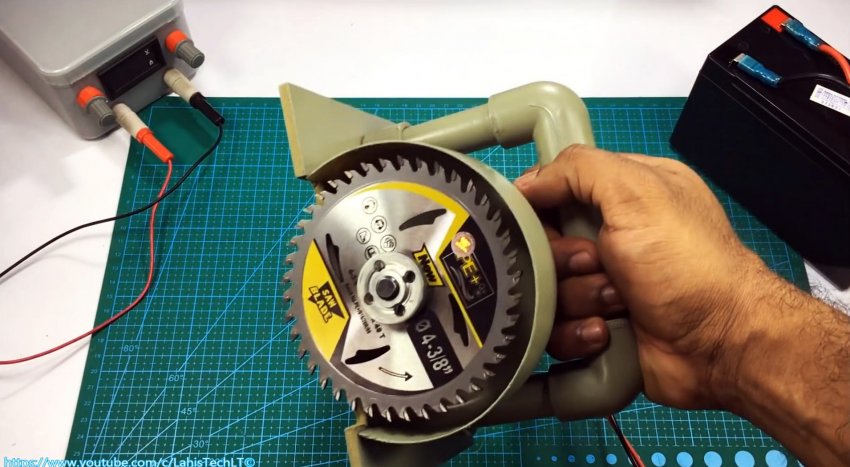

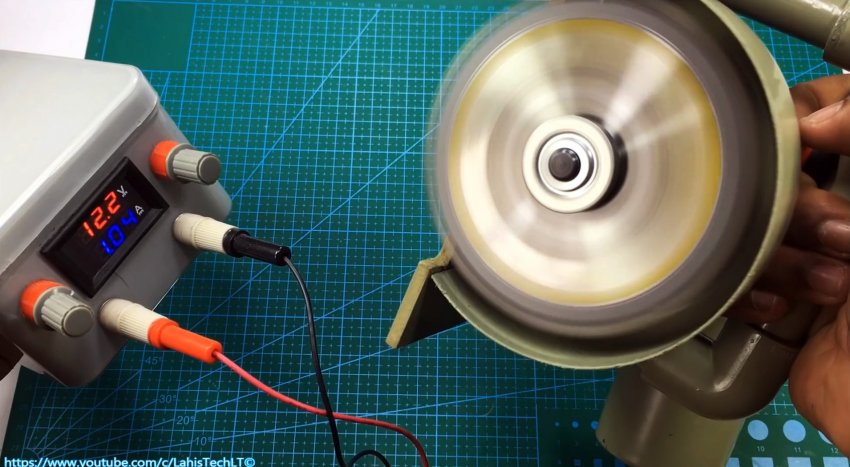

Проверяется работа двигателя с помощью частотного преобразователя, выставленного на 12 В – всё работает.

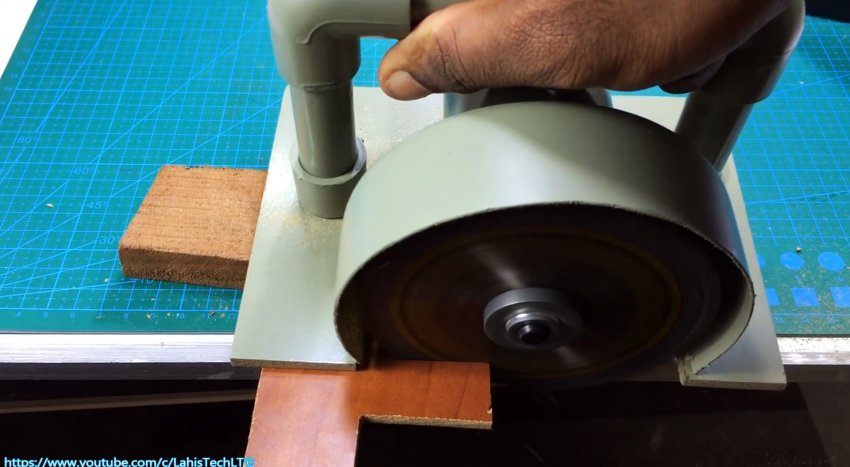

Одевается кожух на двигатель пилы, через разъём подсоединяется источник питания – электроинструмент готов к работе!
