Ручное точило своими руками из старых шестерен - «Сделай сам»

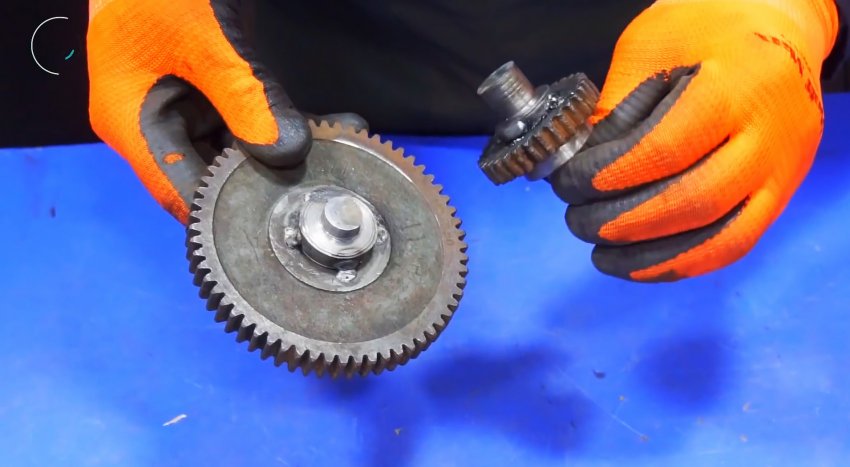

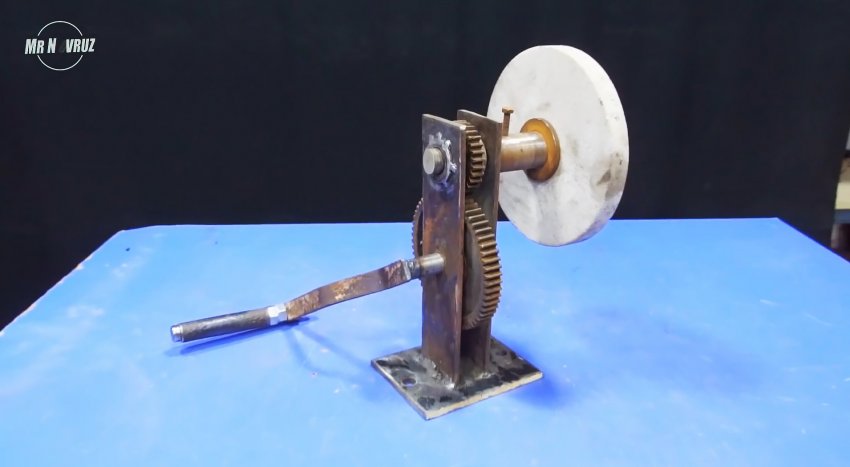

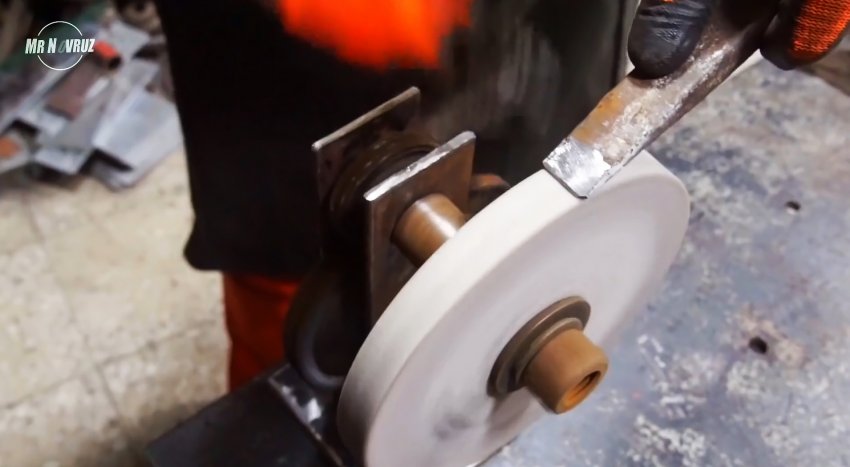

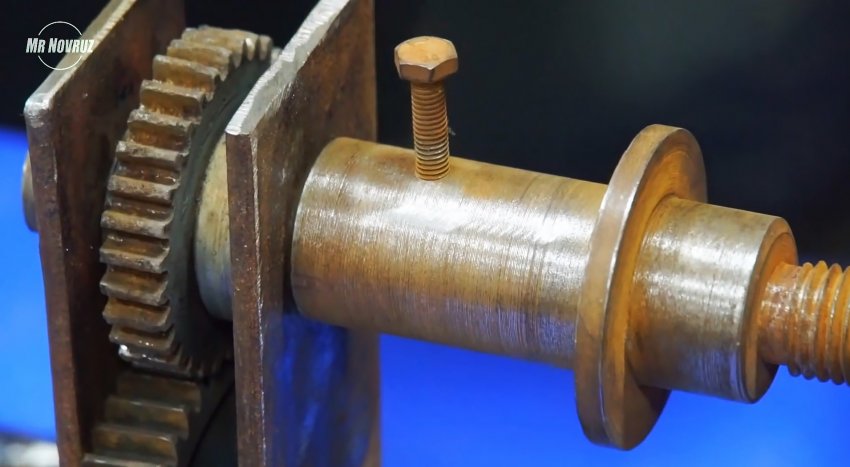

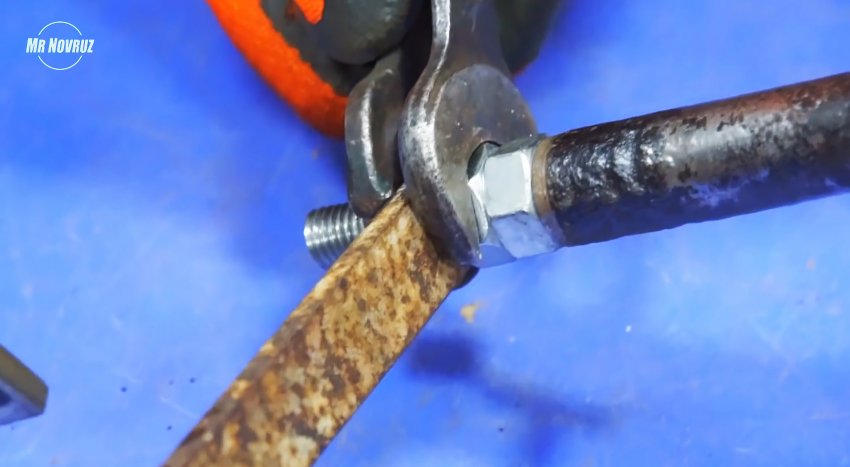

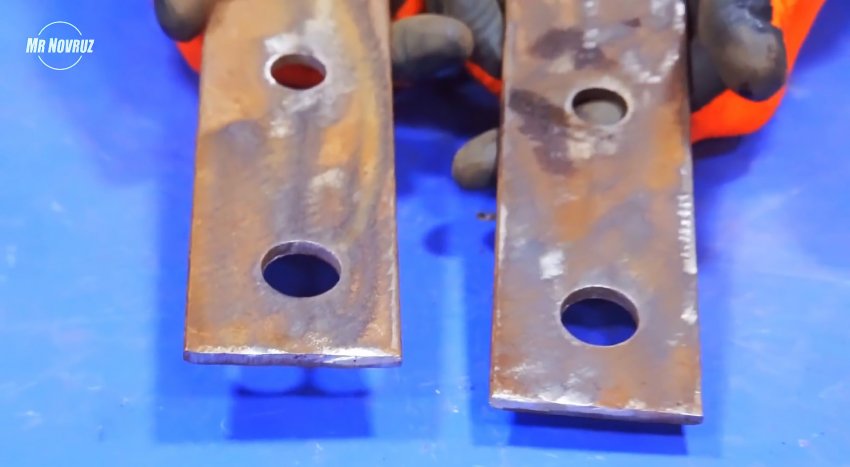

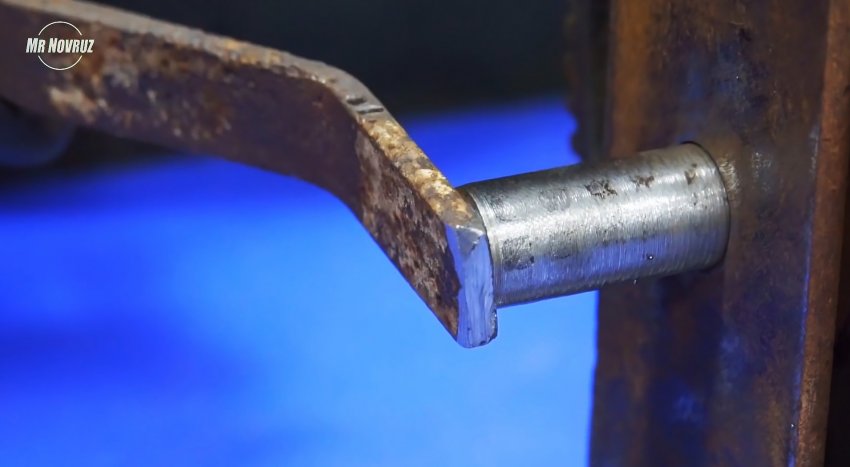

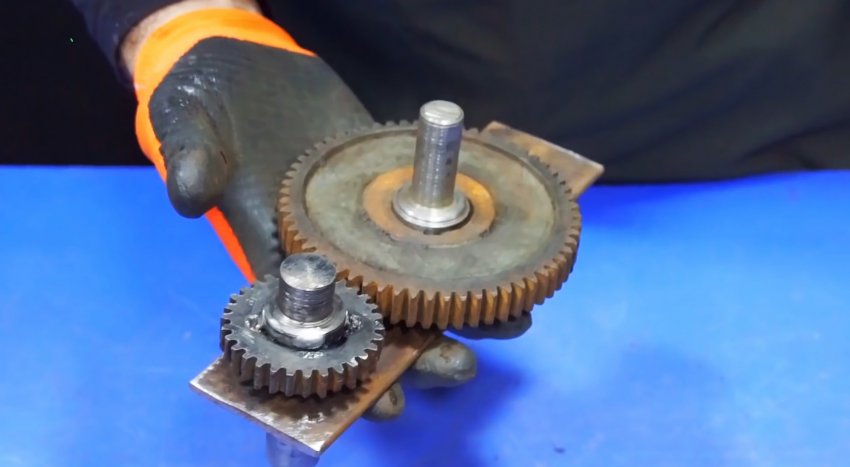

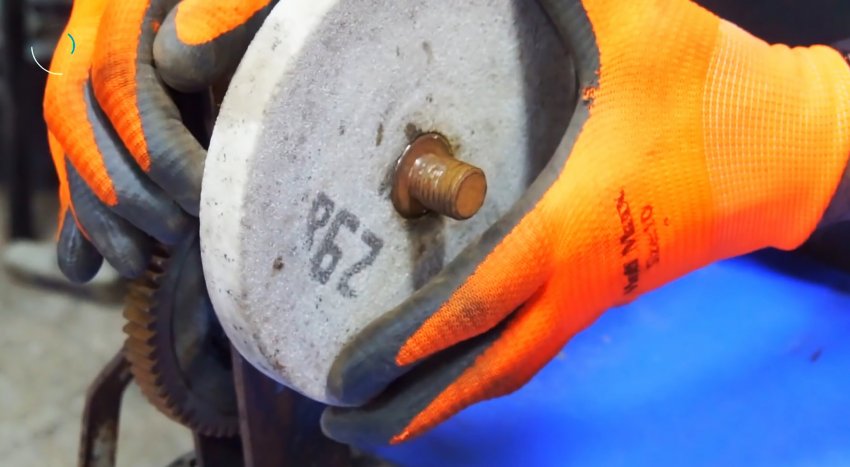

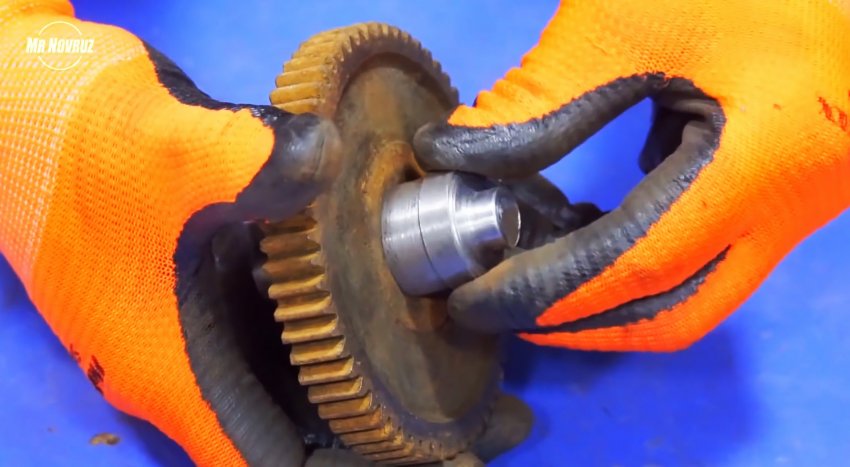

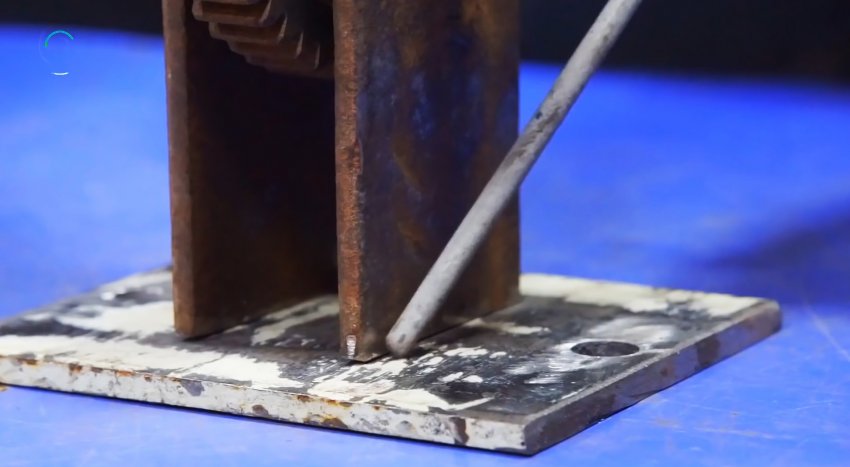

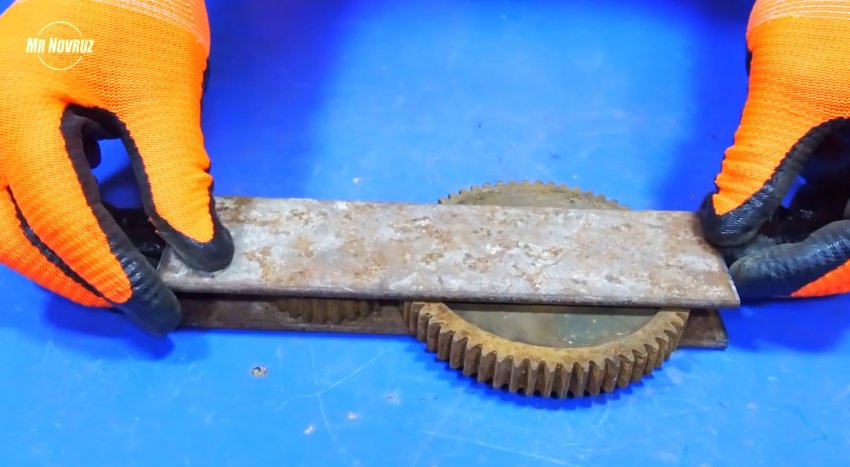

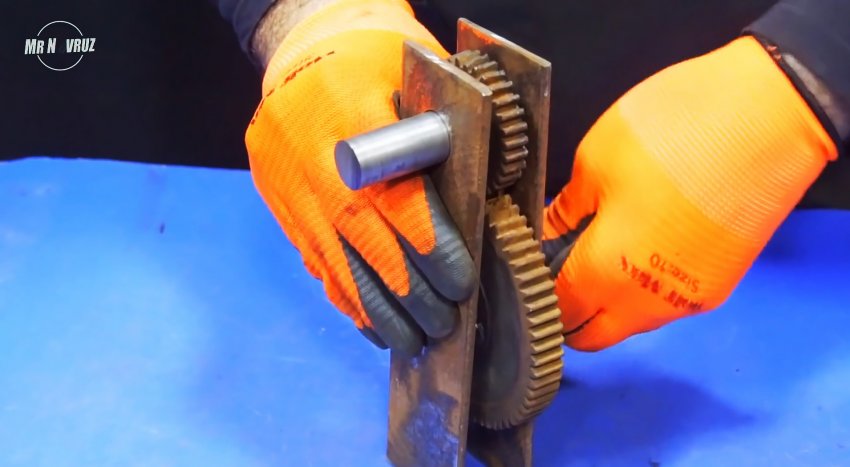

Работать электроинструментом и электростанками безусловно очень удобно и быстро, но бывают случаи когда выручить может только ручной инвентарь, к примеру, когда нет электричества. Для таких случаев можно заранее сделать самое необходимое оборудование. Рассмотрим, как собрать своими руками ручной наждачный станок (точило). Стыкуем шестерни, и отталкиваясь от их размера, из полосы шириной 50 мм отрезаем 2 заготовки для станины. С помощью токарного станка необходимо выточить оси с посадочными местами для шестерен. На них предусматриваются ступеньки для обеспечения зазора при установке валов в станину из полос. Затем размечаем полосы по шестерням, и просверливаем их под выточенные оси. Отверстия делаются на 1 мм больше, чтобы последние могли свободно вращаться. Оси и шестерни свариваются. Теперь нужно установить шестерни с осями между полос. Причем выступающие части осей необходимо направить в разные стороны. Полученная конструкция приваривается на подошву из стальной пластины. На ось большой шестерни приваривается ручка, выгнутая из тонкой полосы. Сама рукоять представляет собой тонкую трубку, надетую на палец из шпильки. На токарном станке вытачивается переходник под точильный круг на вал малой шестерни. С его помощью закрепляется абразив. После этого станок прикручивается подошвой к столу. В итоге получаем очень простой и безотказный наждак. Им можно легко затачивать ножи, стамески и прочий инструмент. Чтобы он работал плавно и более-менее тихо, не забывайте периодически смазывать зубья шестерен. Смотрите видео Точило из двигателя от стиральной машины - https://sdelaysam-svoimirukami.ru/4076-tochilo-iz-dvigatelya-ot-stiralnoy-mashiny.html
