С наступлением темноты требуется включить освещение. Чтобы не делать это каждый раз вручную, существуют разнообразные схемы сумеречных выключателей (фотореле). Одну из таких схемок сегодня соберём прямо в корпусе светодиодной лампы.
Принципиальную схему здесь рисовать не будем. Кто желает, легко найдёт её в Интернете. А для остальных будет достаточно фотографий сборки.

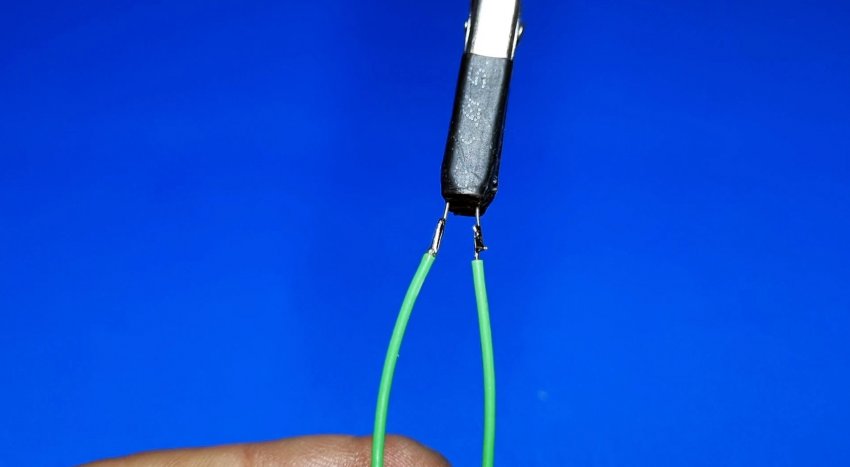

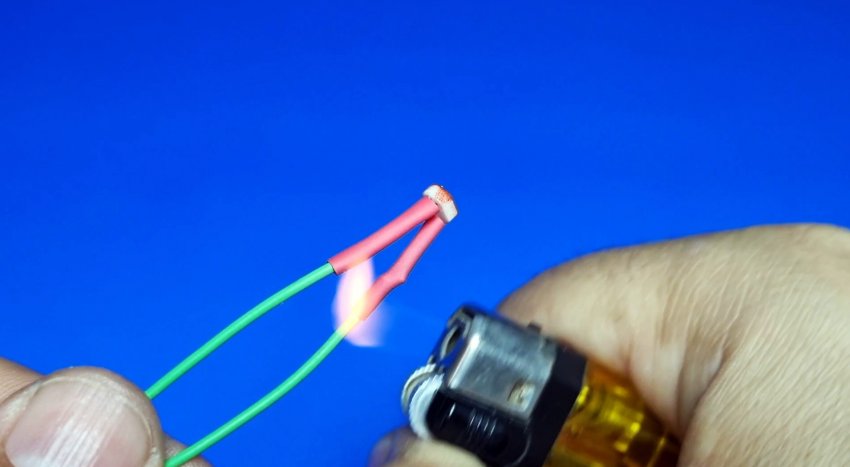

Чувствительным элементом у нас выступает фоторезистор. Его сопротивление меняется в зависимости от освещённости: при её уменьшении сопротивление элемента увеличивается и на нём возрастает напряжение. И наоборот.

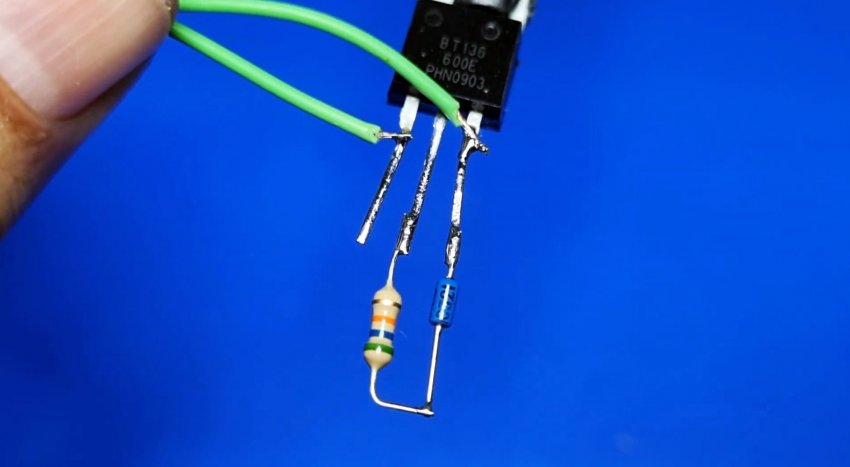

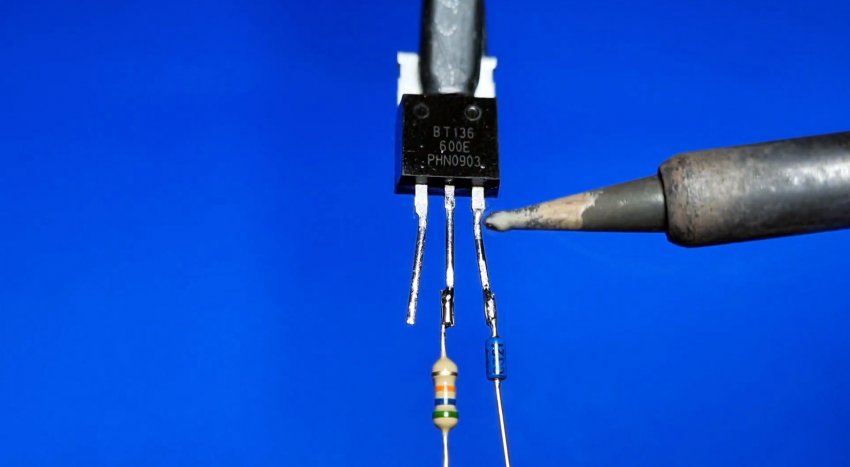

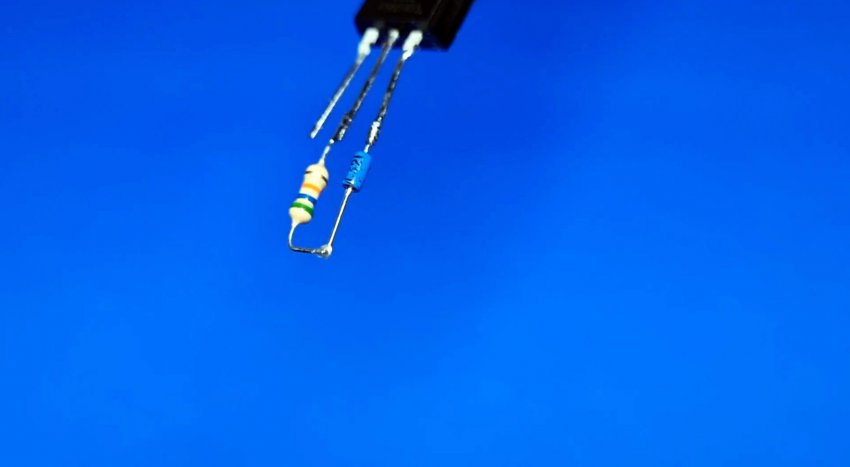

При определённом уровне освещенности напряжение на фоторезисторе достигает порога срабатывания компаратора на динисторе DB3, он пропускает напряжение на управляющий электрод симистора, который, открываясь, зажигает свет. Весь принцип работы в одном предложении.
Разбираем светодиодную лампу. Пластиковый матовый плафон у неё можно легко снять, предварительно прорезав тонким ножом силиконовый герметик, который и держит эту колбу.

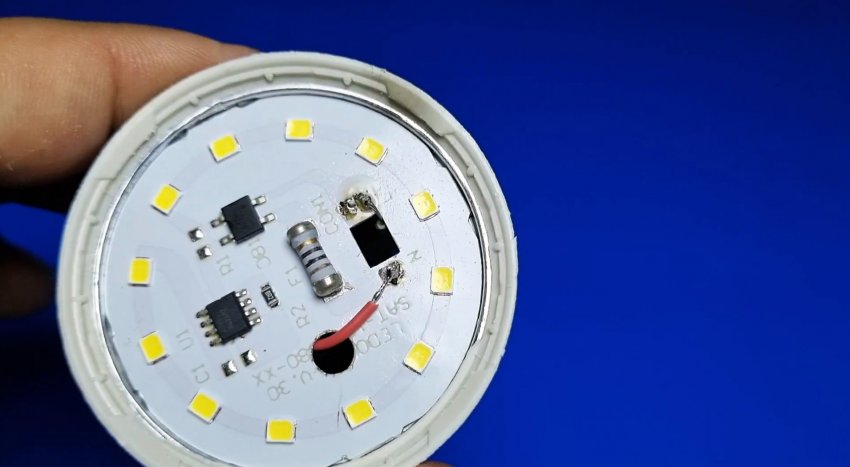

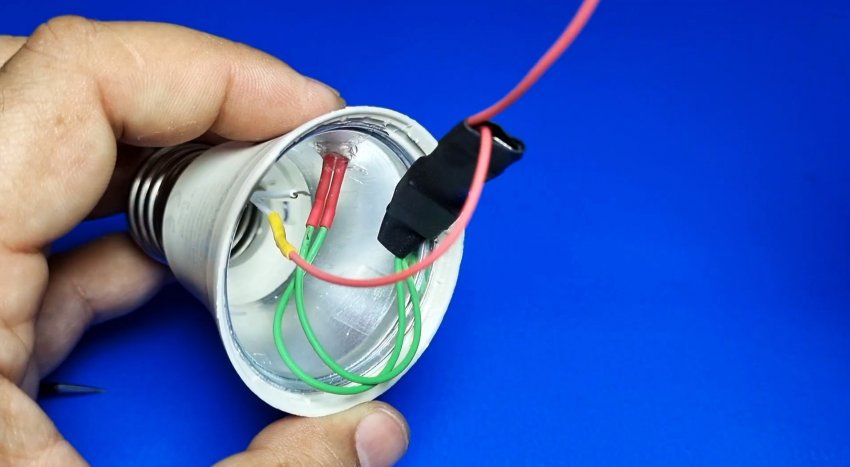

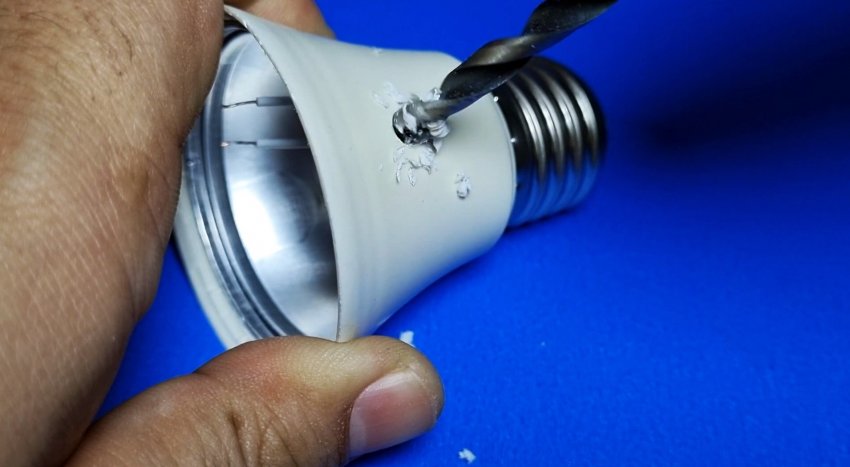

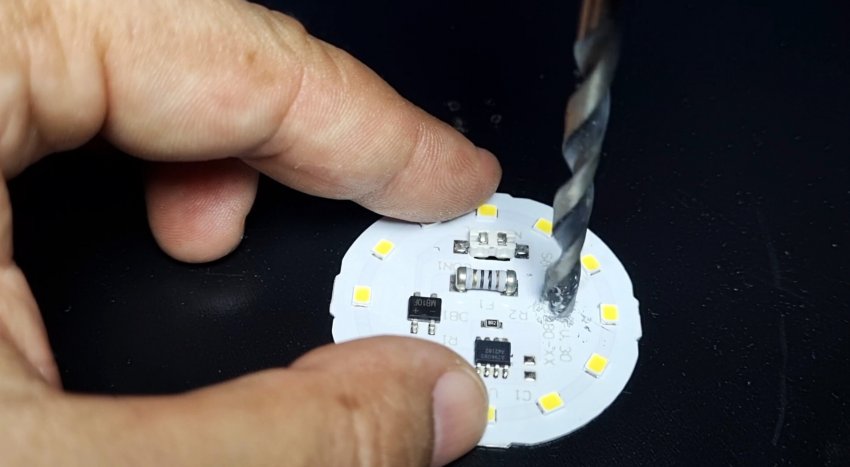

На нашей лампочке драйвер расположен прямо на плате со светодиодами. И весь внутренний объём цоколя пустой. Что, как мы говорили выше, позволит нам поместить схему фотореле прямо внутрь его. Удаляем ненужный разъём и сверлим дополнительное отверстие, которое понадобится для прокладки проводов. Еще одно отверстие проделаем сбоку в пластмассовом цоколе.

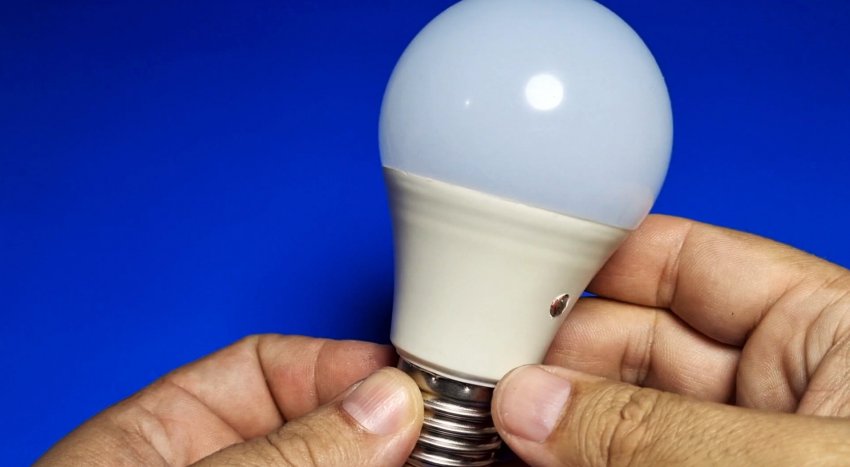

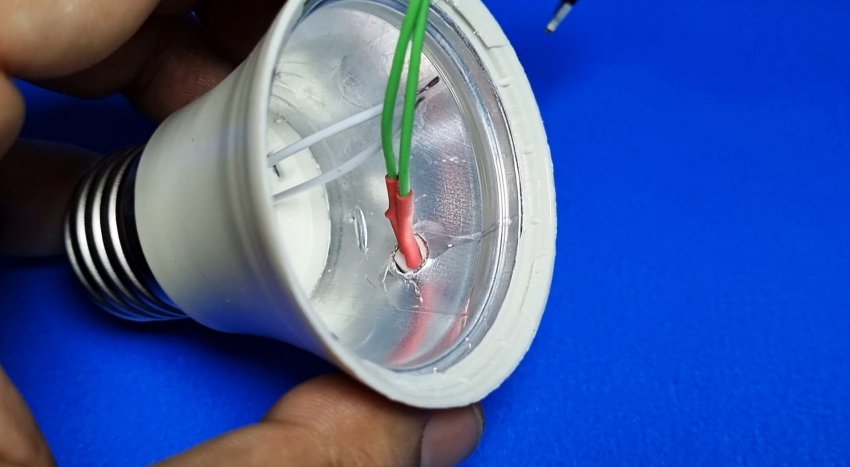

В нём с помощью термоклея установим фоторезистор.

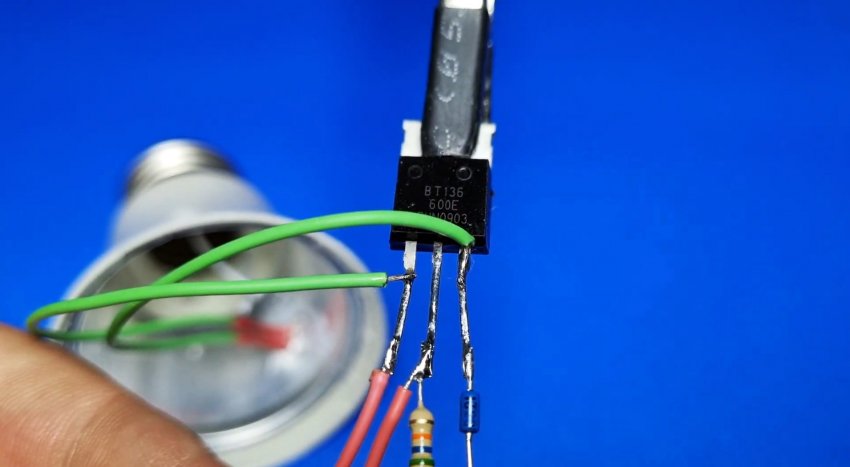

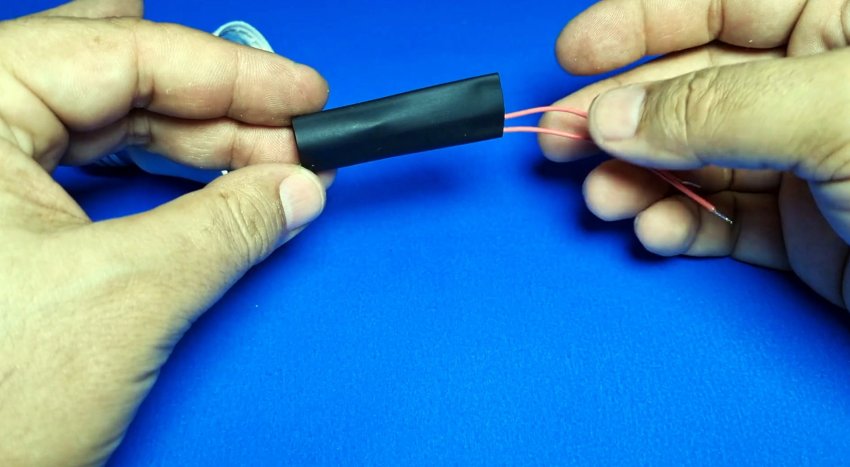

Всё распаиваем, изолируем, закрепляем обратно плафон и переходим к испытаниям.

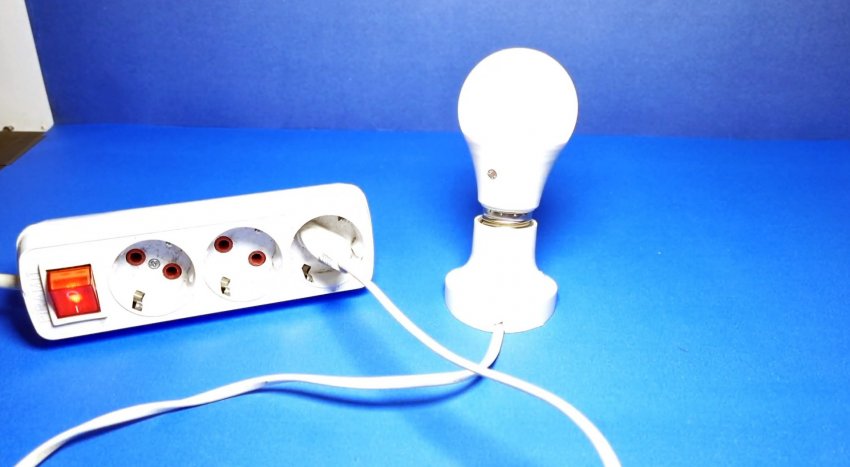

При дневном свете наш сумеречный выключатель должен быть отключен – лампа не горит.

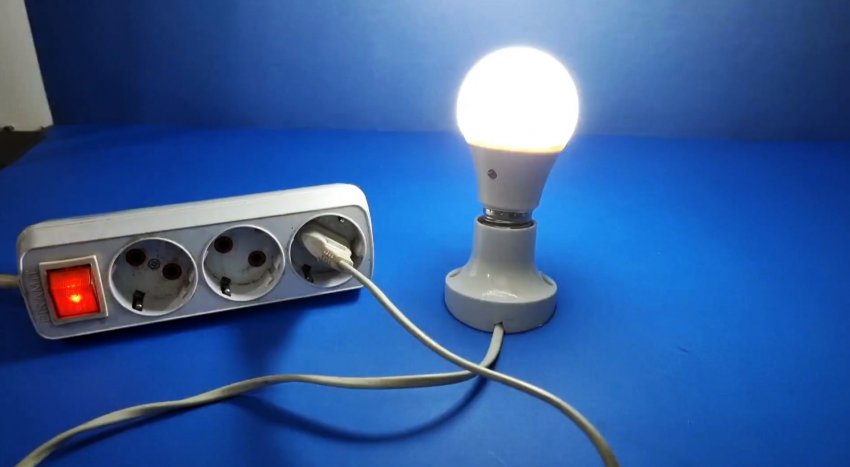

При затенении фоторезистора свет зажигается. Подобрать порог срабатывания можно с помощью постоянного резистора, установленного в схему. Или заменить его на переменный. Не следует делать реле слишком чувствительным, иначе оно начнёт срабатывать от собственной засветки.
