Простая и дешевая, 7 канальная, 7 диапазонная рация на модуле своими руками - «Сделай сам»

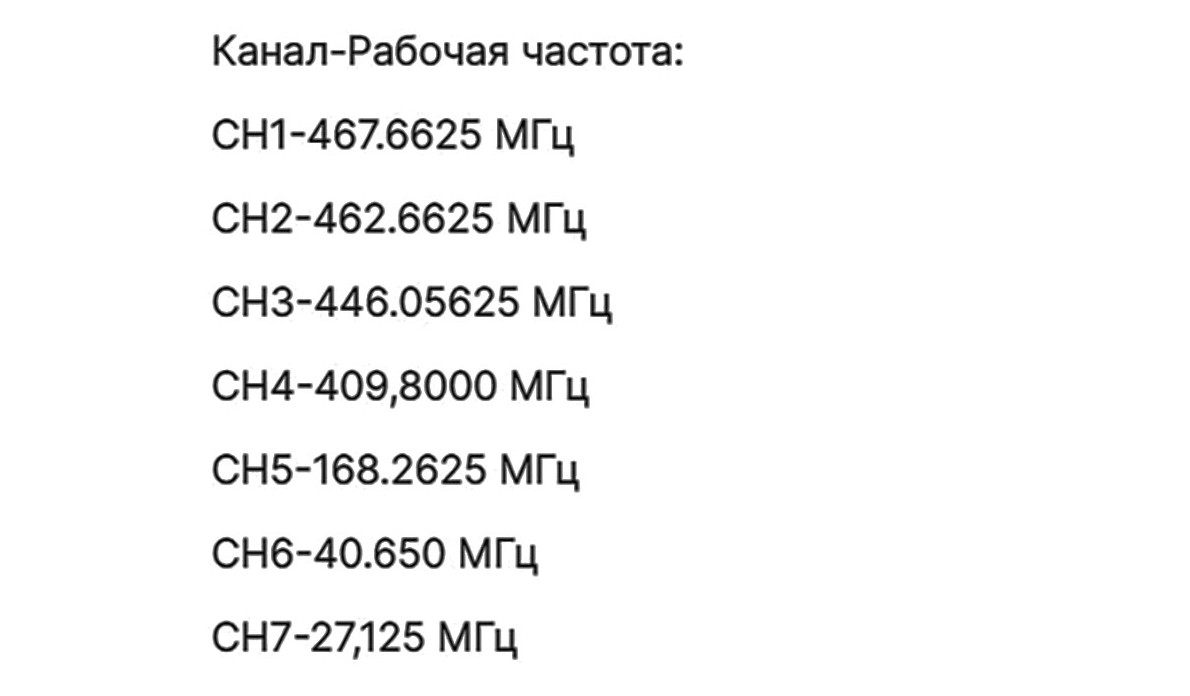

Китай всегда нас радует необычными решениями как в электронике, так и в любых других направлениях. Так недавно в продаже появился необычной модуль для радиостанции, а скорее трансивера. И у него есть очень любопытная особенность: наличие 7 каналов для передачи. А что самое удивительно: каждый канал расположен в определенном диапазоне. По сути, рация может использовать любой безлицензионный и любительский диапазон на частотах 27-480 МГц! И это очень круто, как мне кажется.
Стоит такой модуль сейчас порядка менее 3-х долларов - https://ali.click/zf6uou?erid=2SDnjeRzZTV Естественно, на базе пары таких модулей, можно легко построить 2 (или более) раций для бытовых нужд.

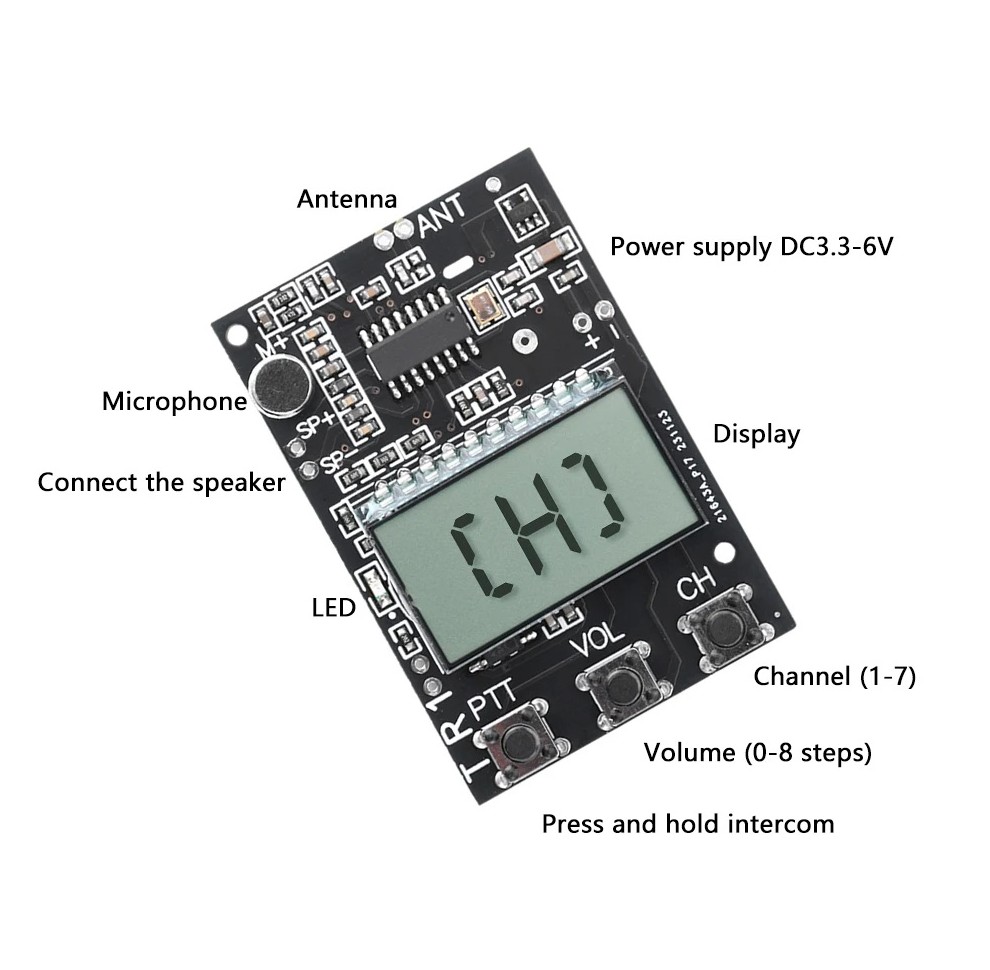

Еще несколько слов о параметрах модуля. Выходная мощность порядка 50 мВт. Этого хватит чтобы обеспечить устойчивую связь в радиусе 300-500 метров прямой видимости. Модуляция по всем каналам - частотная. Потребление в дежурном режиме 25 мА. Имеется встроенный шумоподавитель. Питание осуществляется от напряжения 3,3 - 6 В.
Чтобы собрать рацию, необходимо докупить динамик и источник питания или аккумулятор.
Изготовление простых раций своими руками

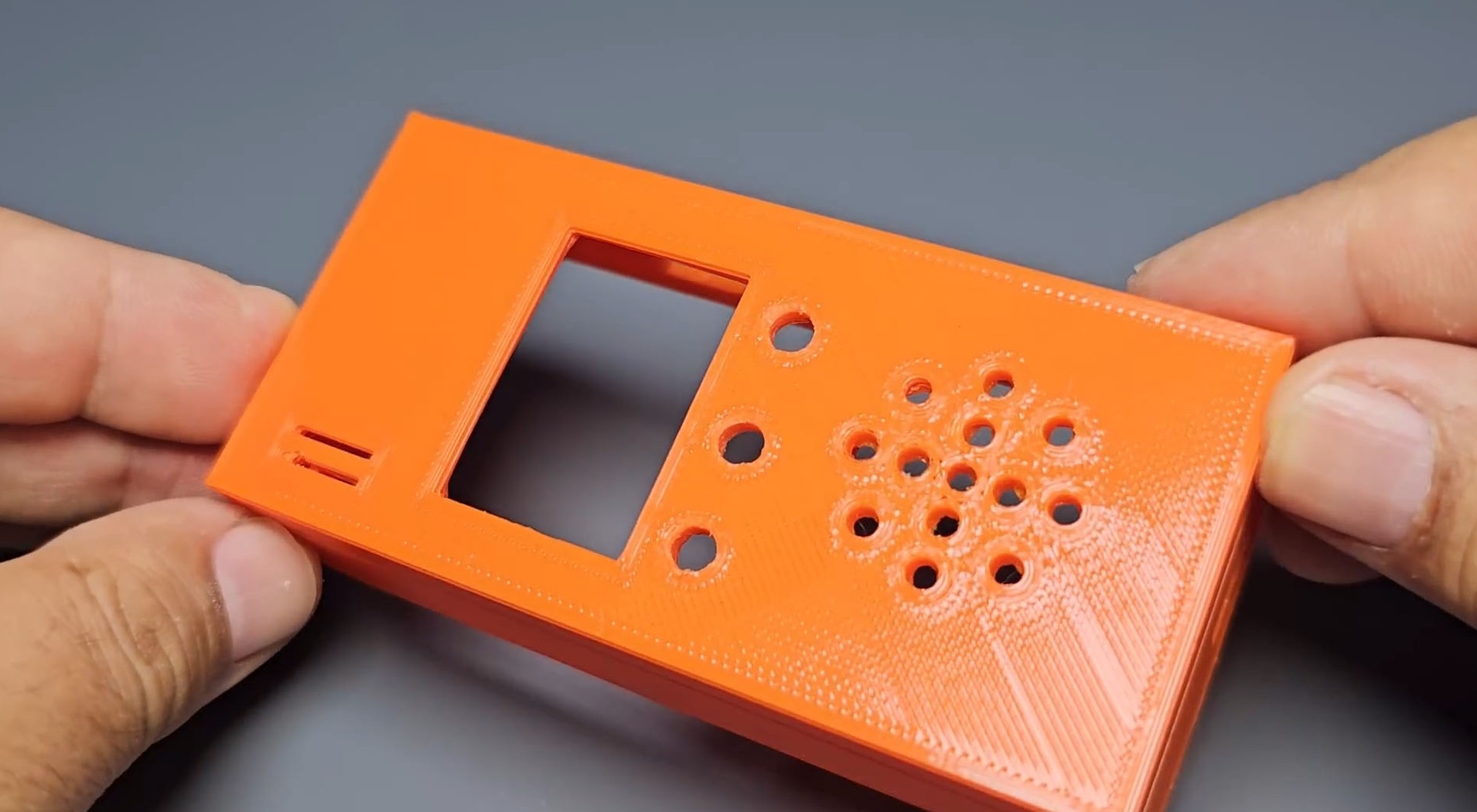

Корпус может быть любой, по размерам модуля с источником питания. В данном примере изготовлен на 3Д принтере.

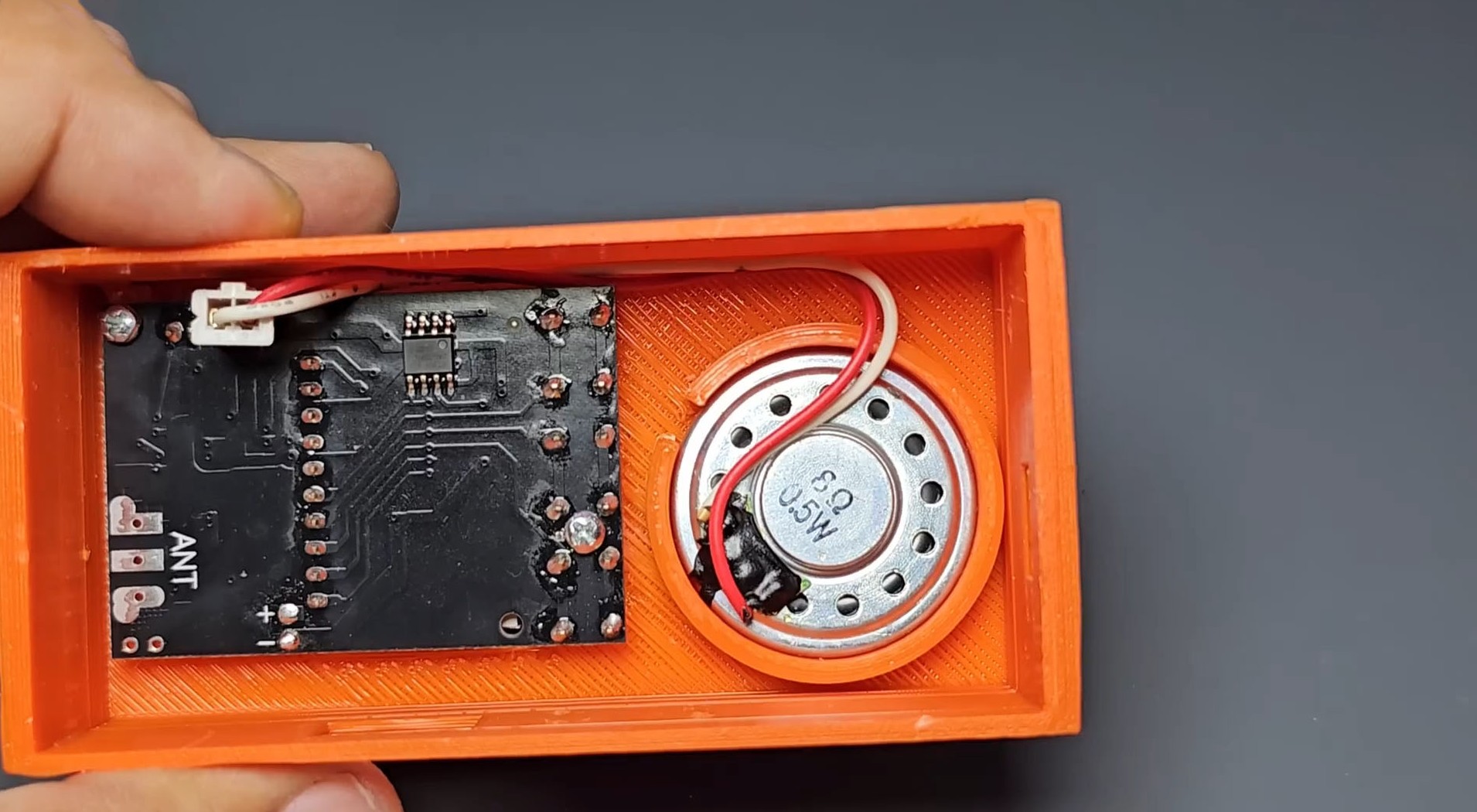

Устанавливаем плату и динамик, подключаем к выводам «SP-» и «SP+».

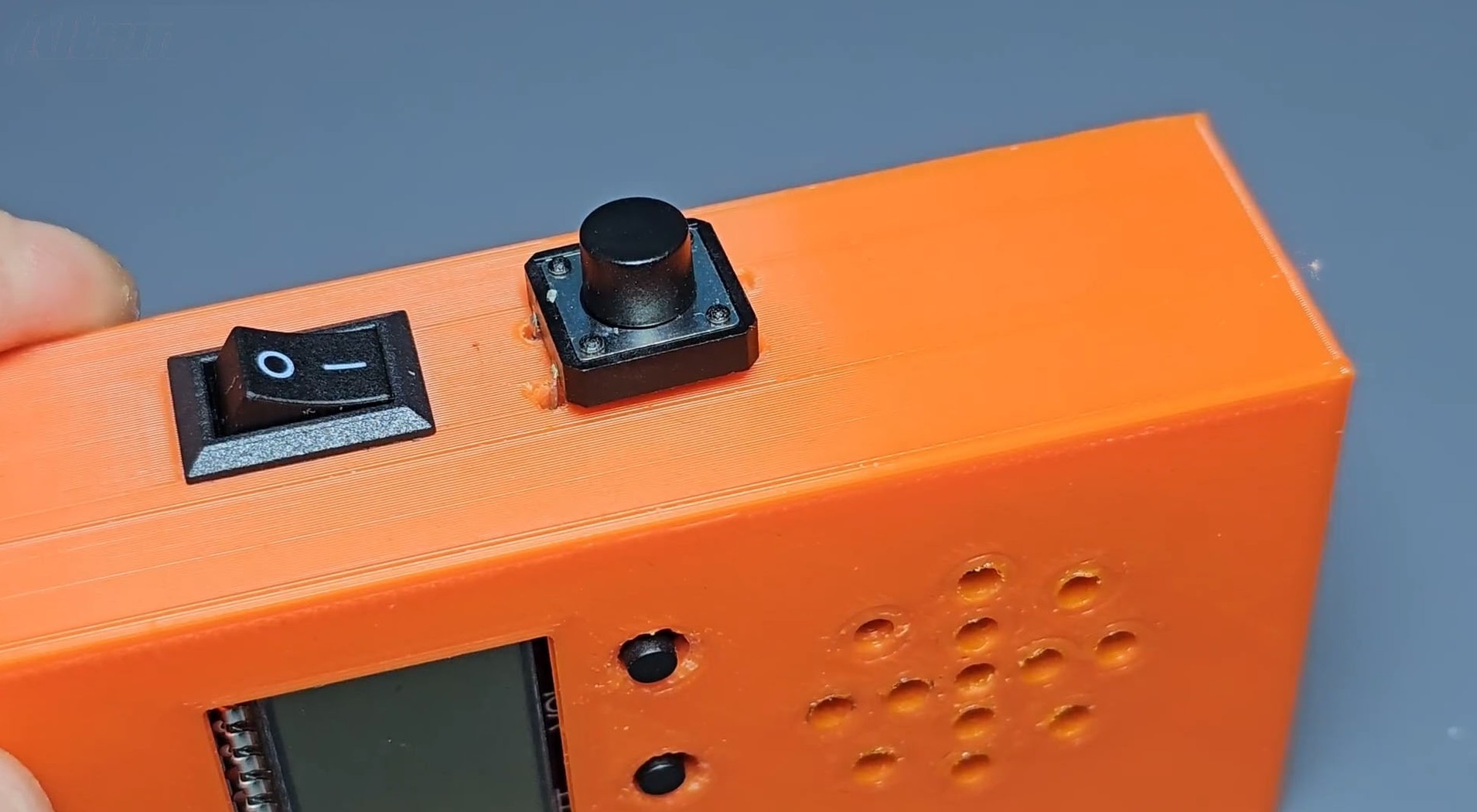

Но боку корпуса выведем переключатель питания и кнопку «приема-передачи» (PTT) без фиксации.

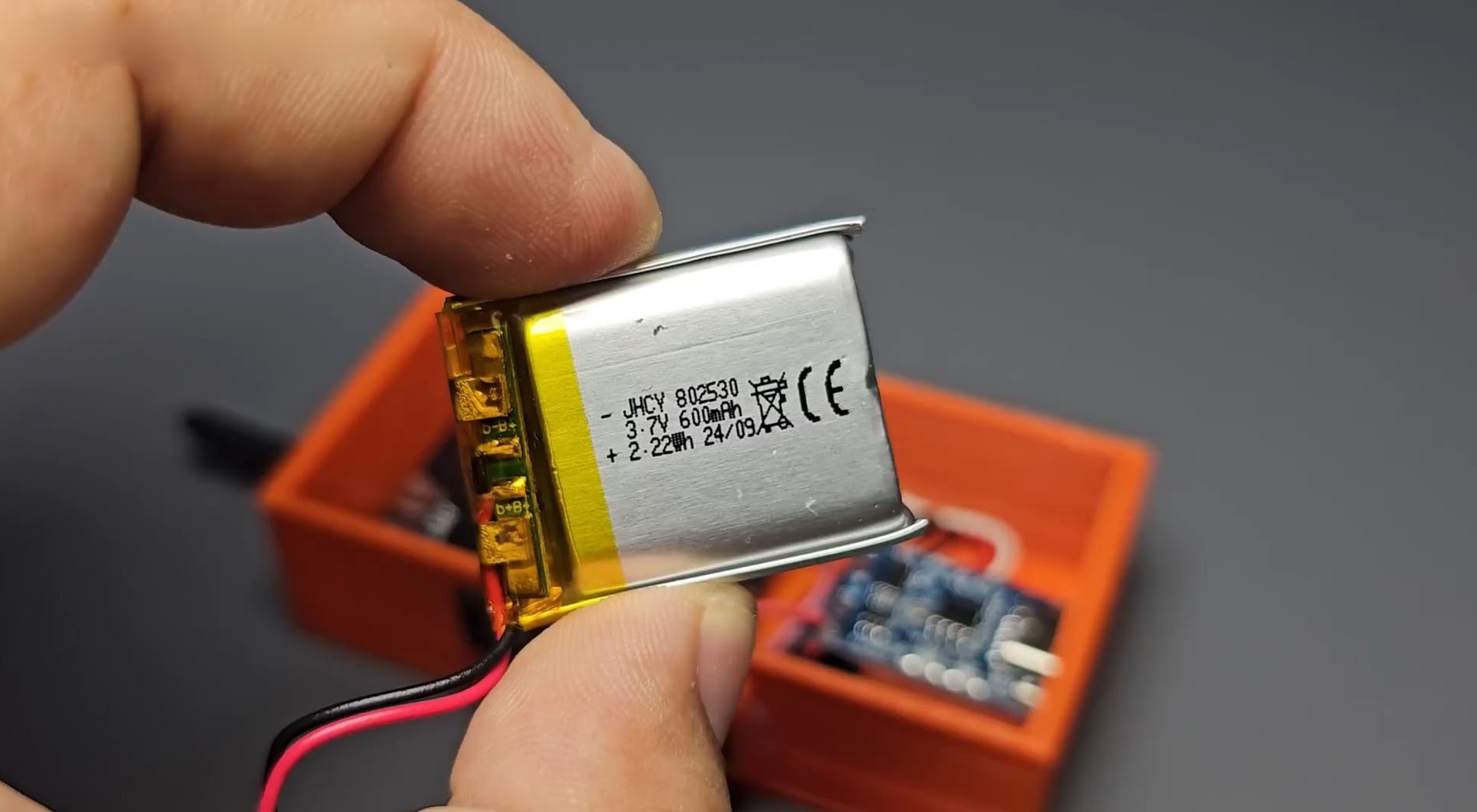

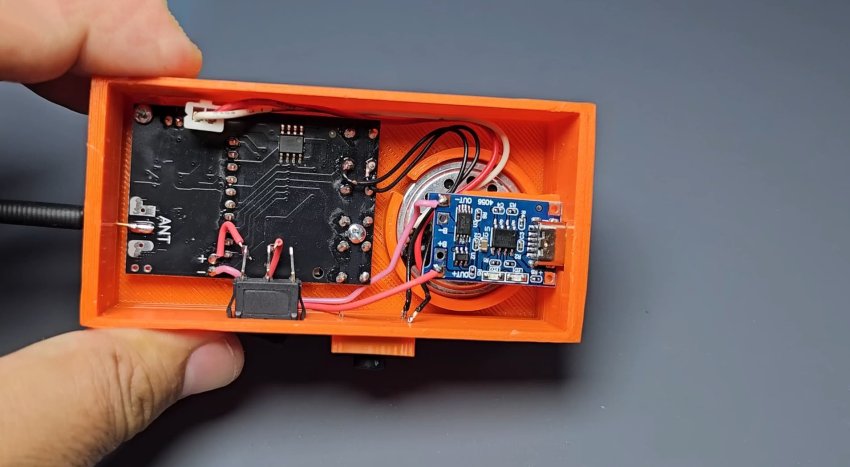

Питание будет осуществляться от литий-ионного аккумулятора.

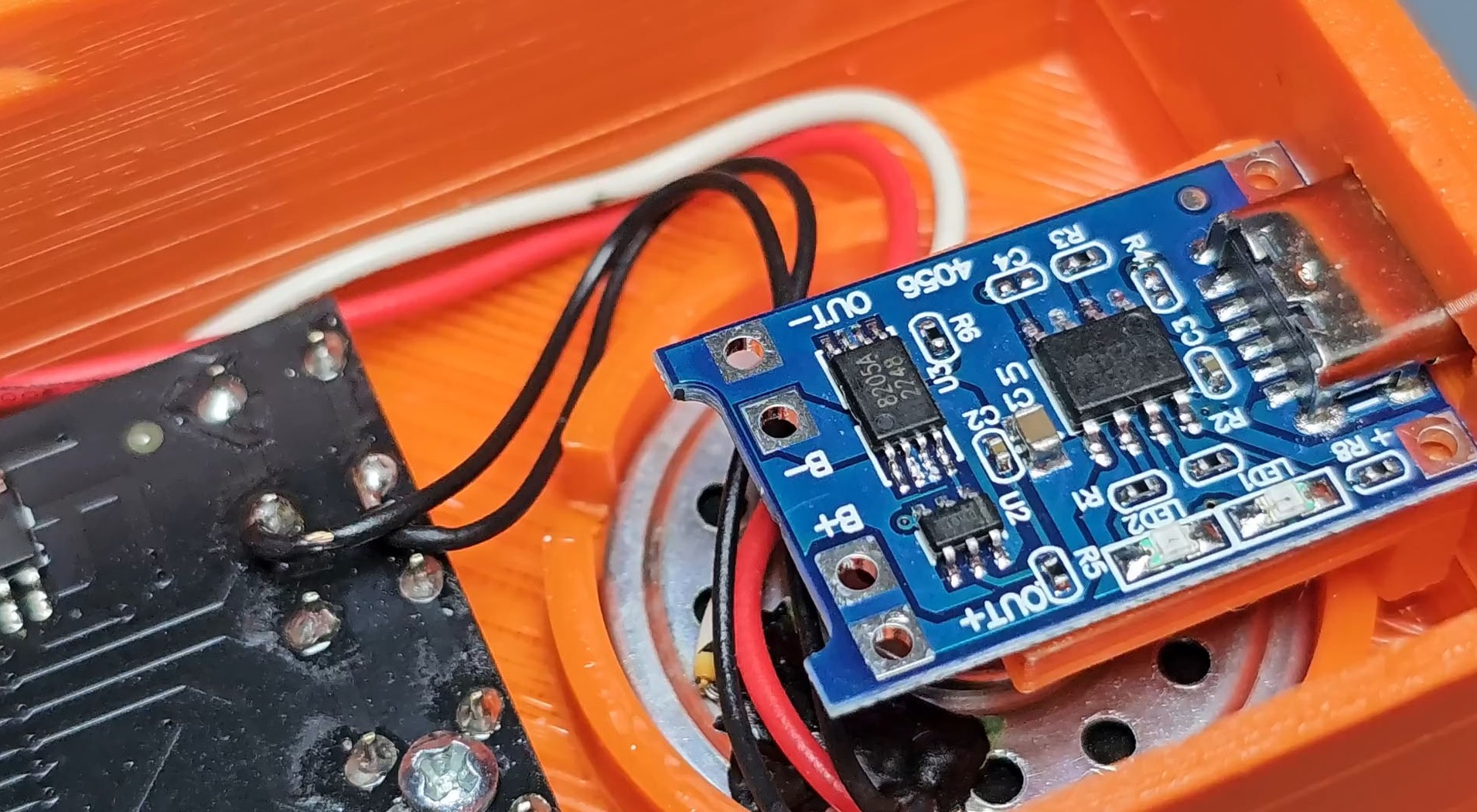

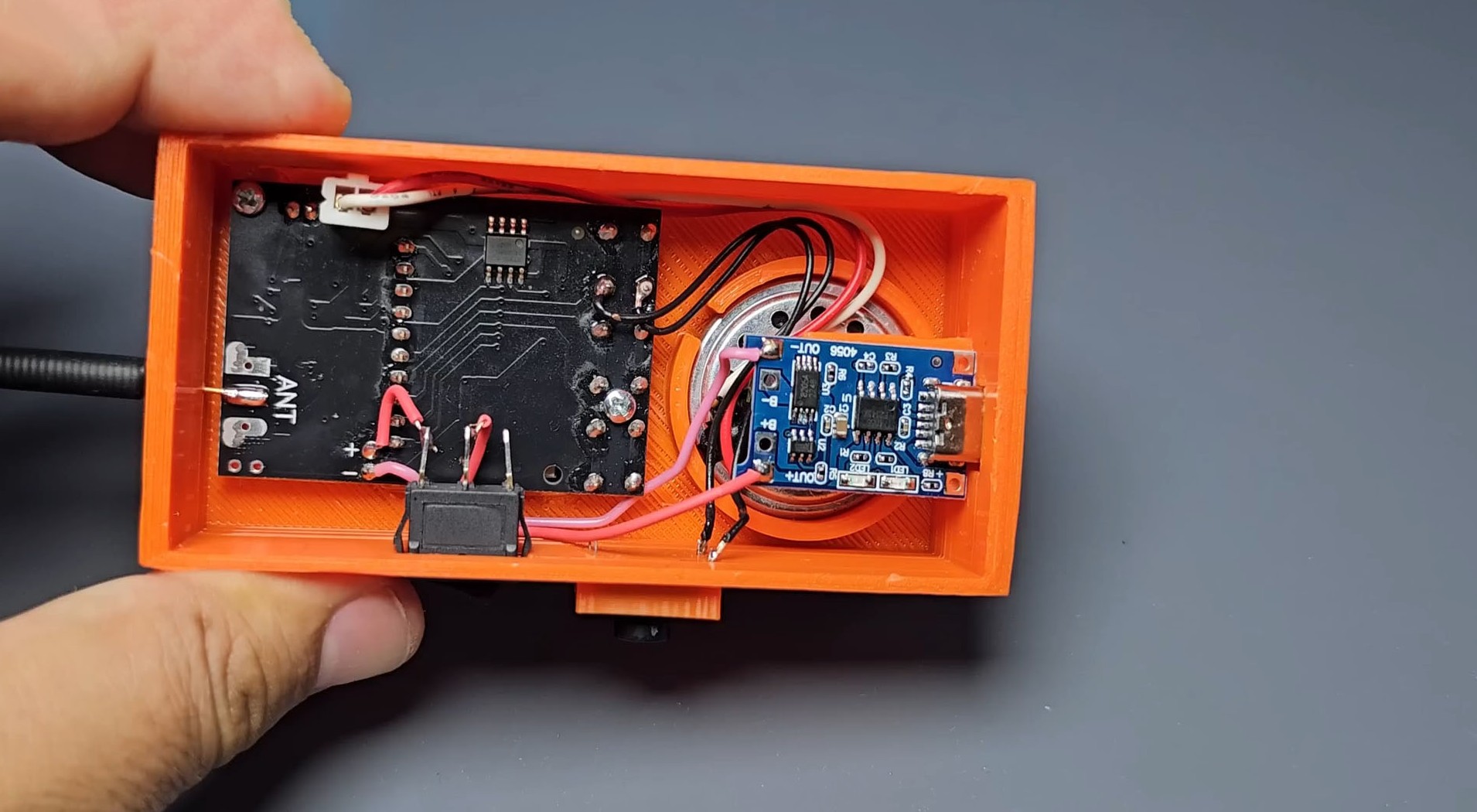

Подключенного через выключатель питания. АКБ будет заряжаться в дальнейшем через модуль зарядки TP4056.

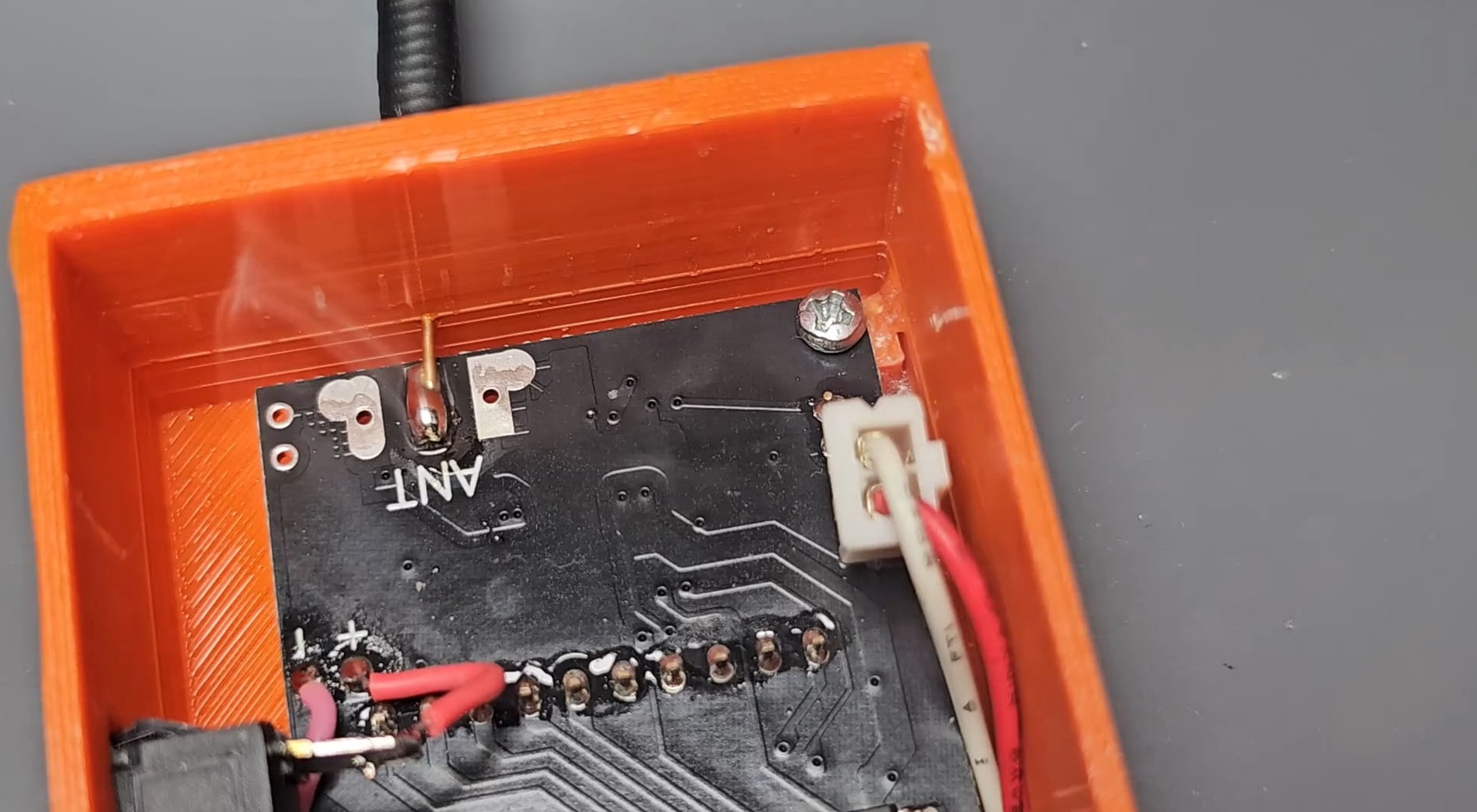

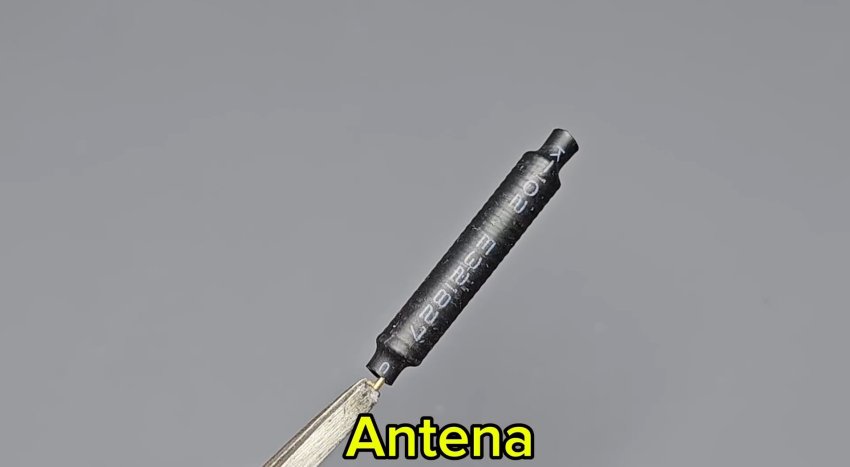

Припаиваем антенну к модулю.

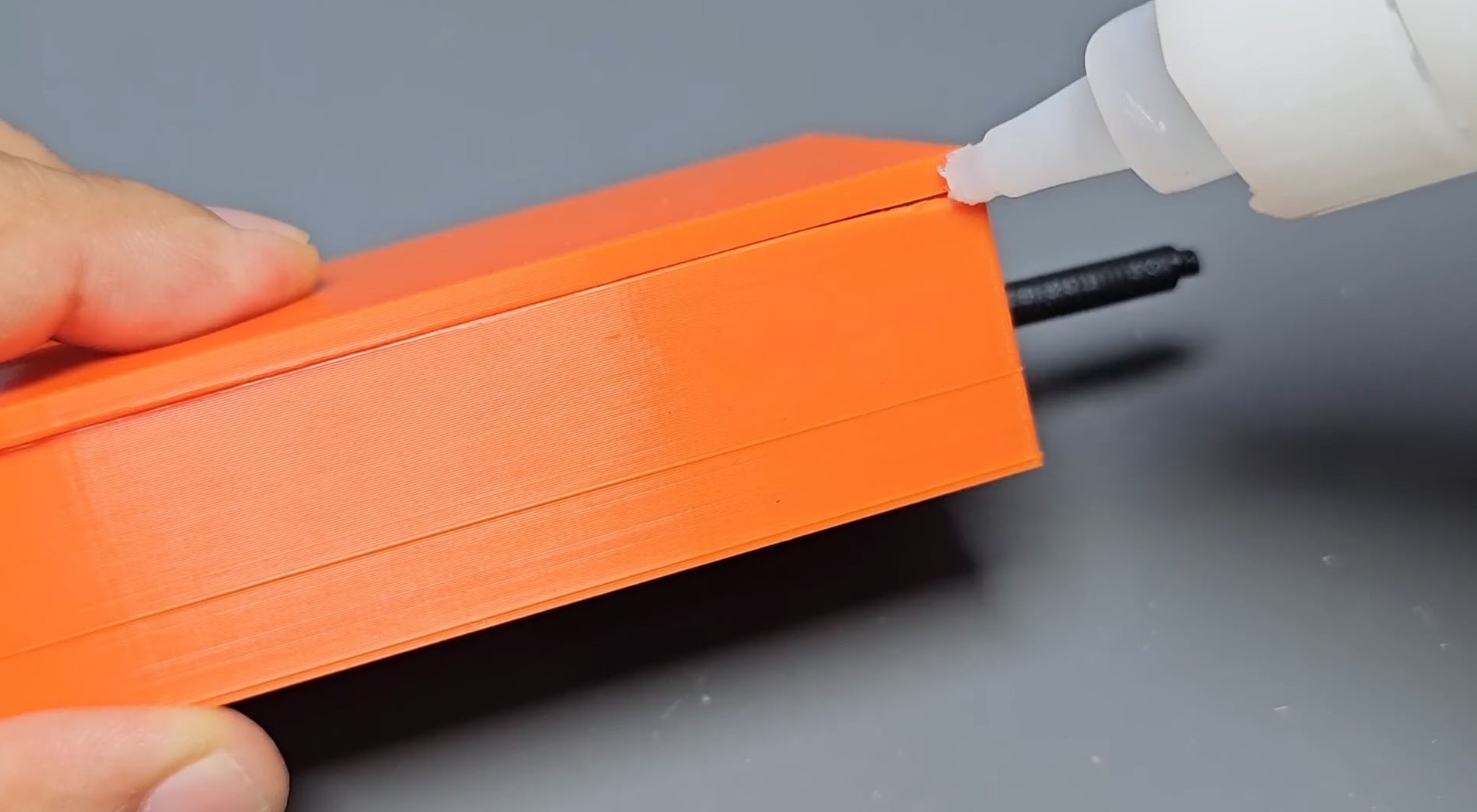

Готовую рацию закрываем и проверяем.

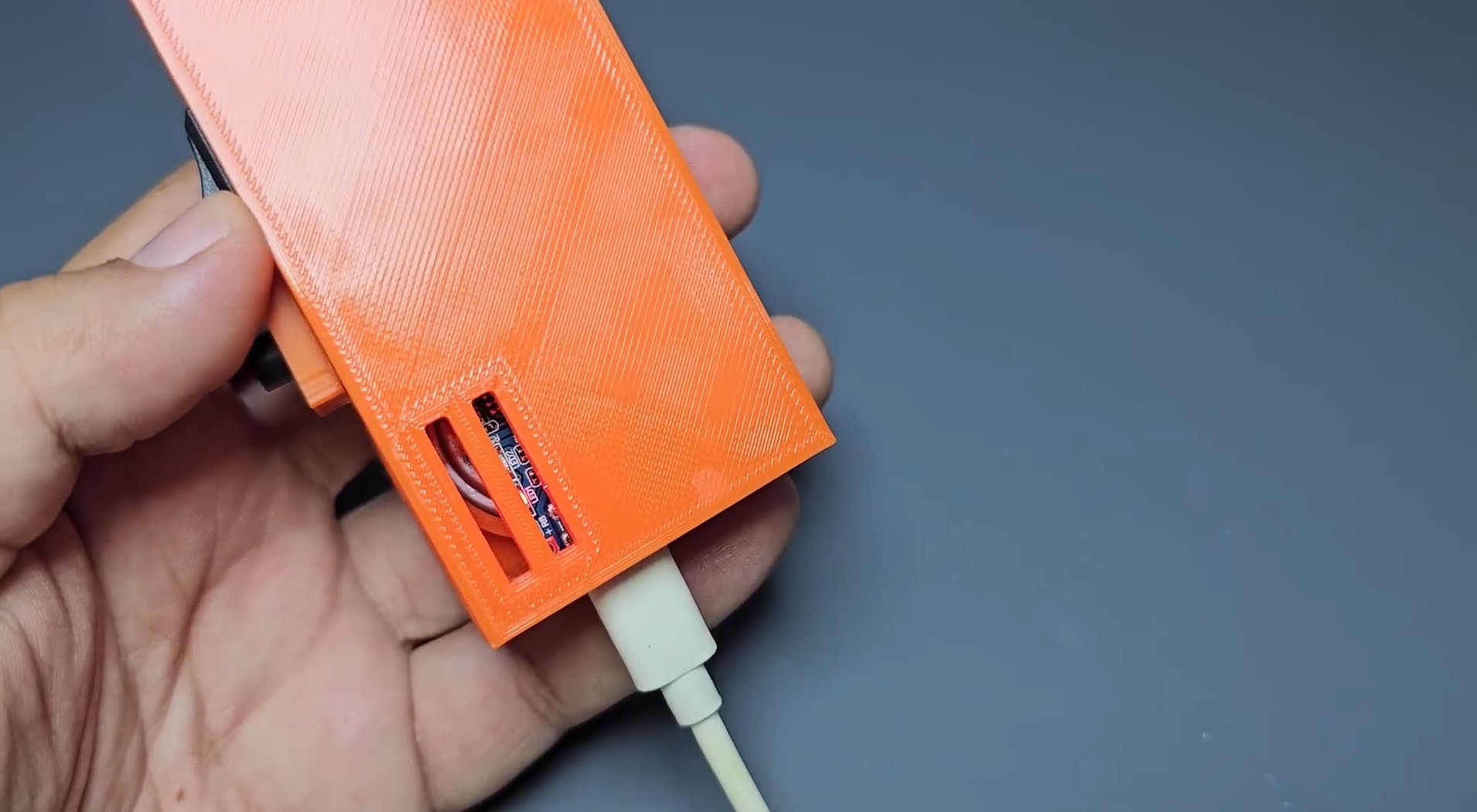

Заряжаем.

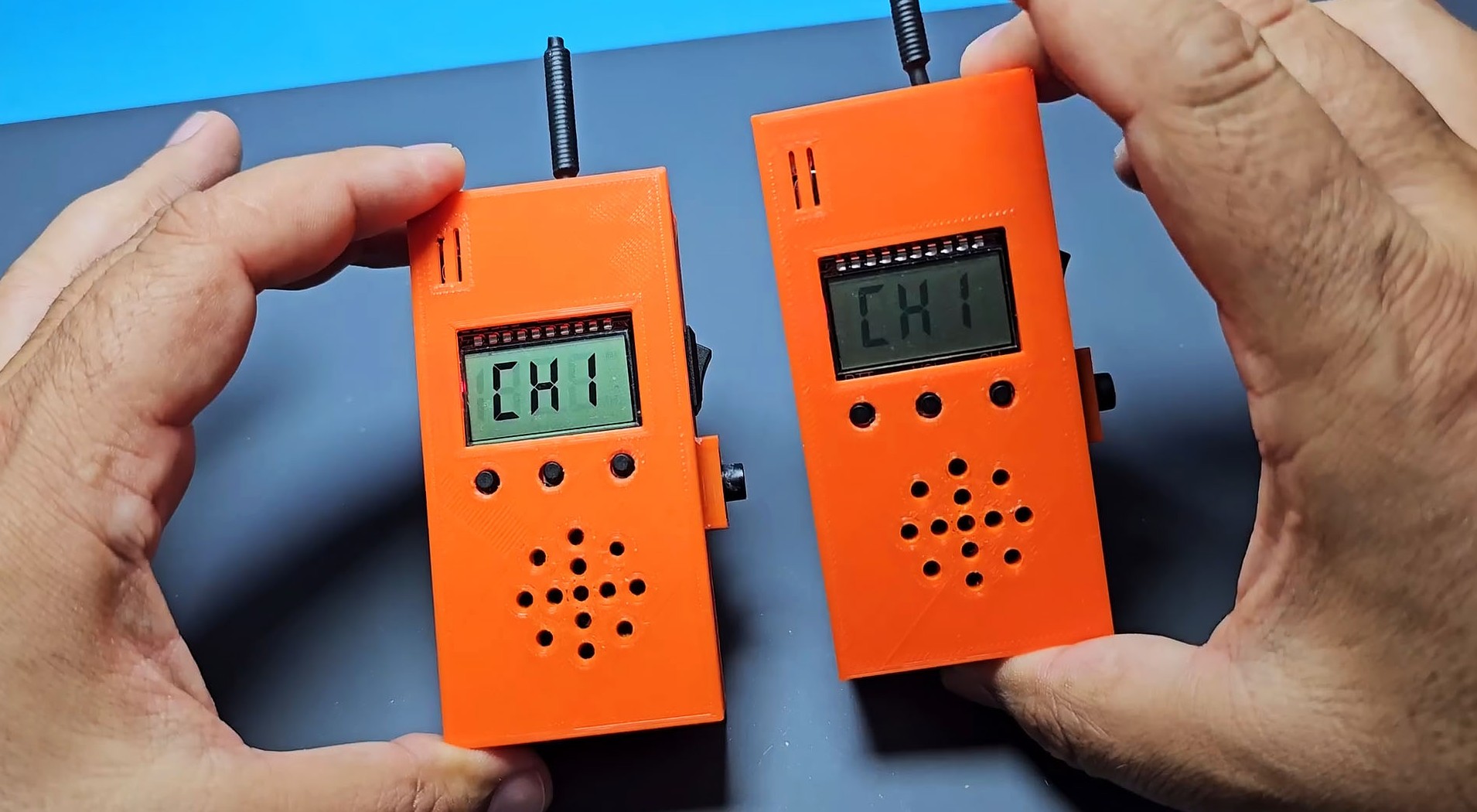

Второй прототип делаем по той же технологии.

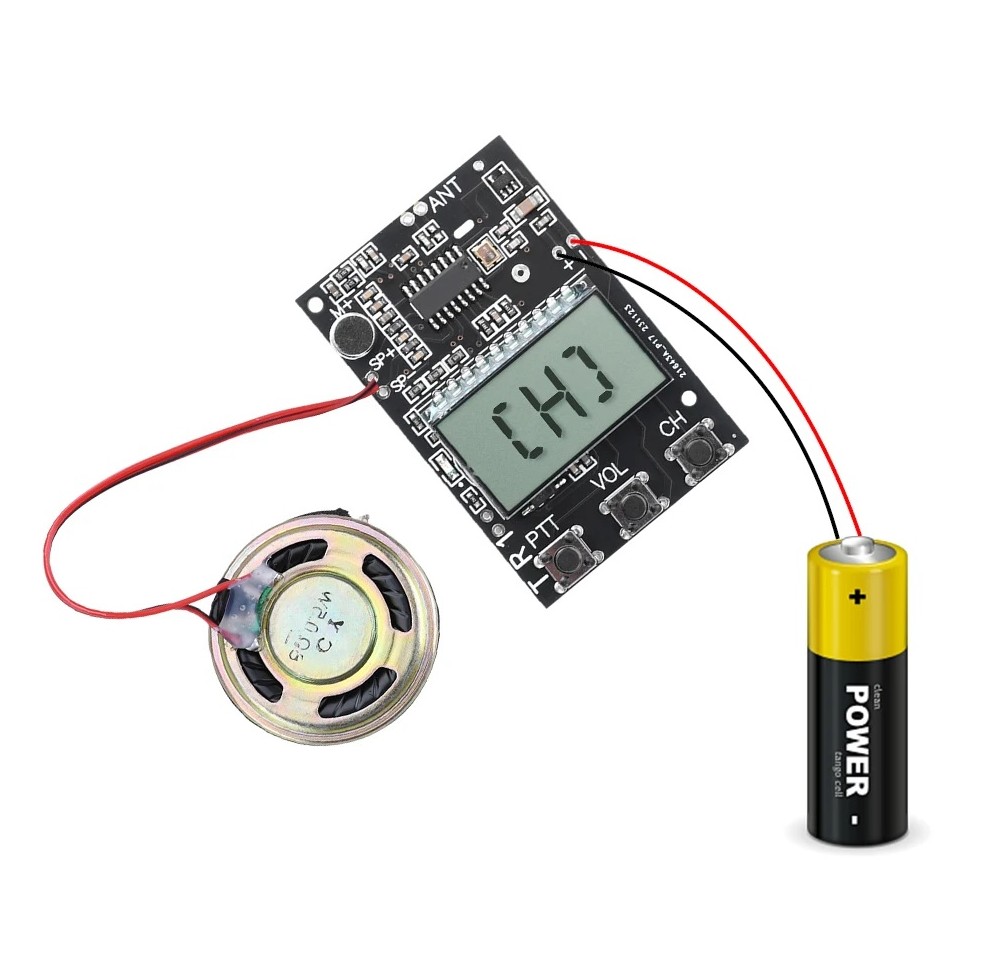

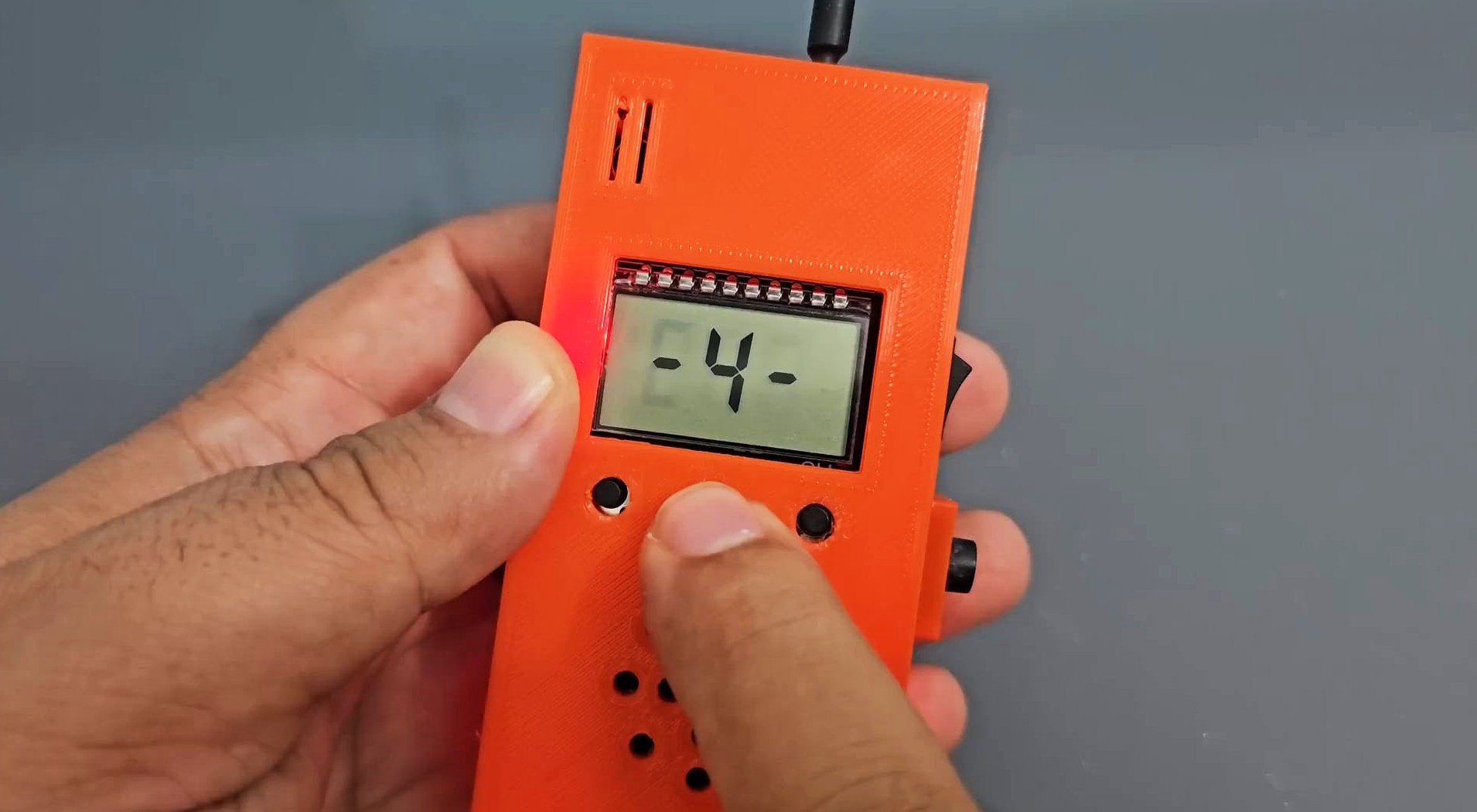

Для управления всего 3 кнопки: «PTT» - прием-передача, «VOL» - уровень громкости от 0 до 8, «CH» - переключение каналов от 1 до 7.
Конечно, кто-то назовет расстояние в 500 метров - игрушкой, но за такую цену - это очень нормальный вариант. Радиолюбителям точно пригодится данный девайс, скажем, проверки любых радиоприемников или трансиверов на всех частотах и тд.
