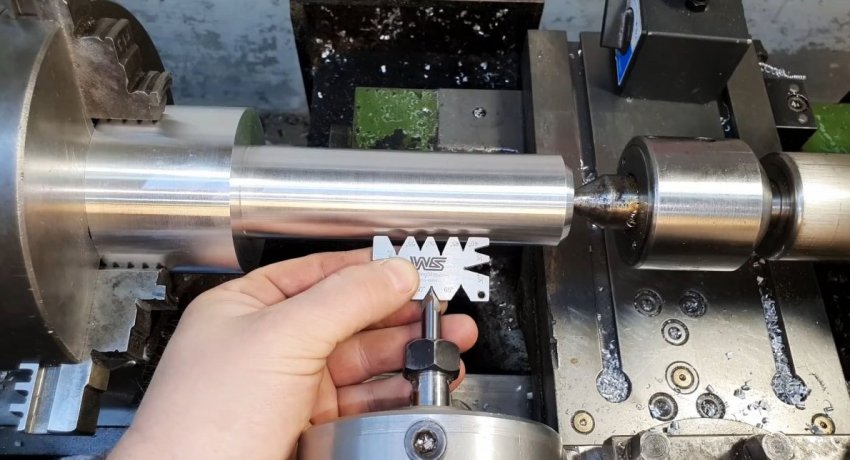

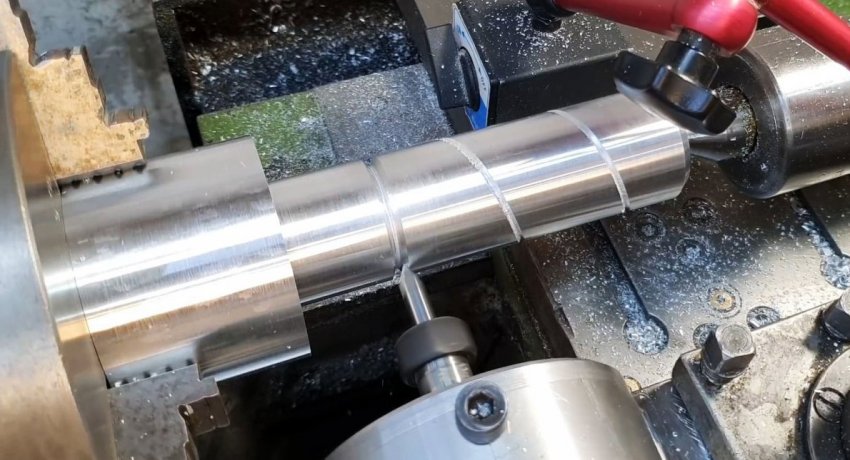

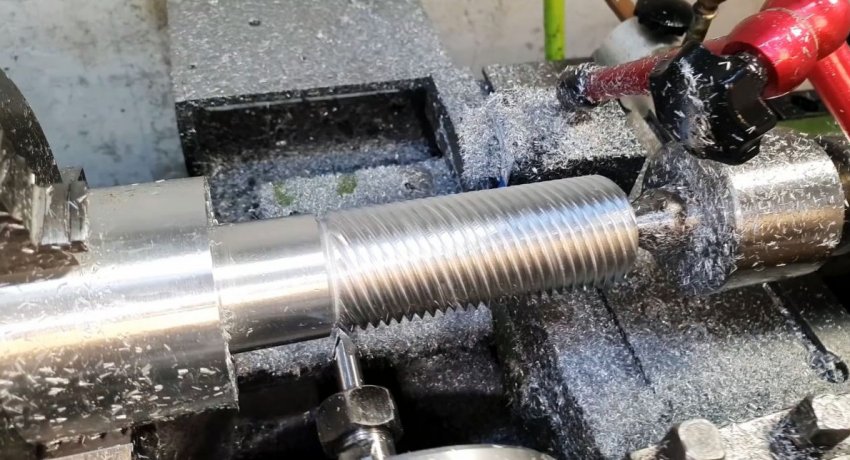

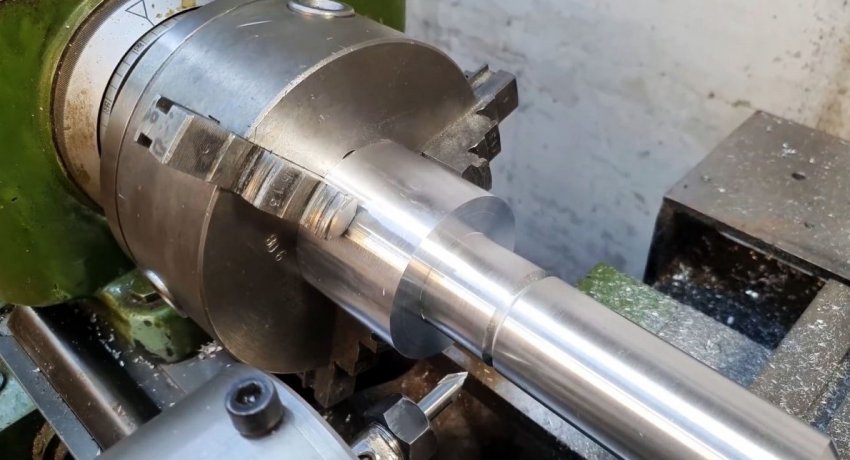

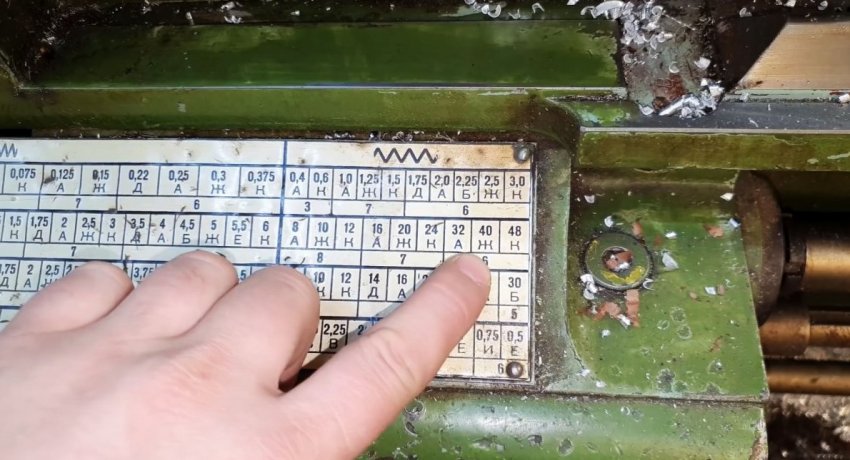

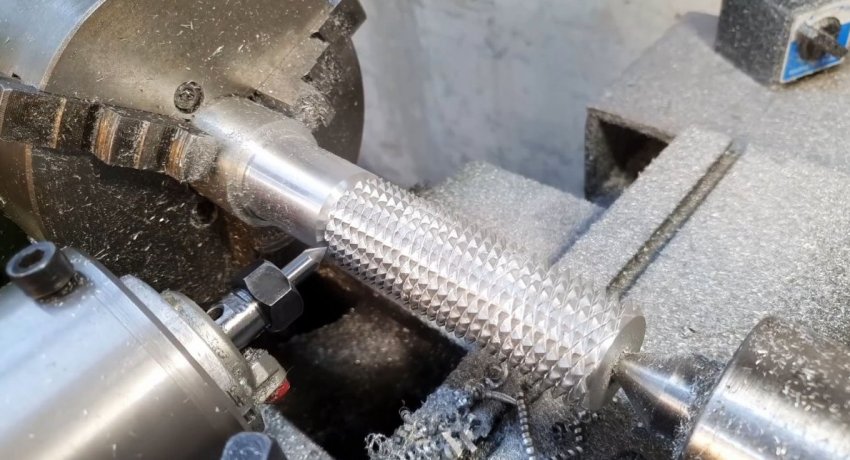

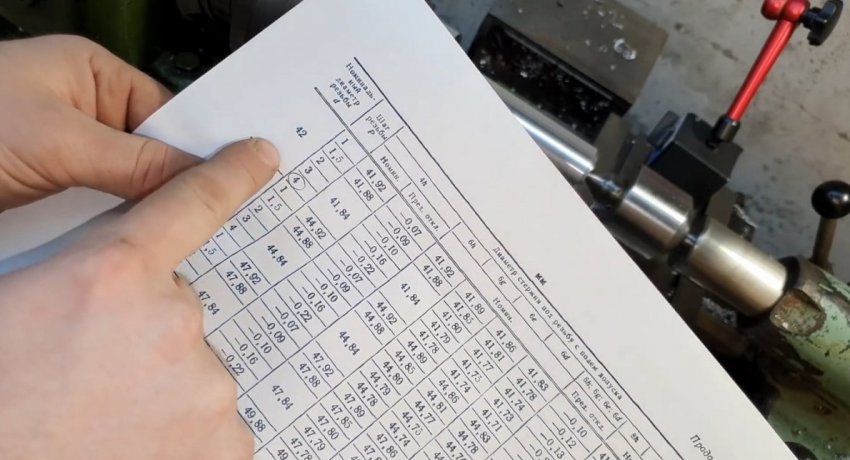

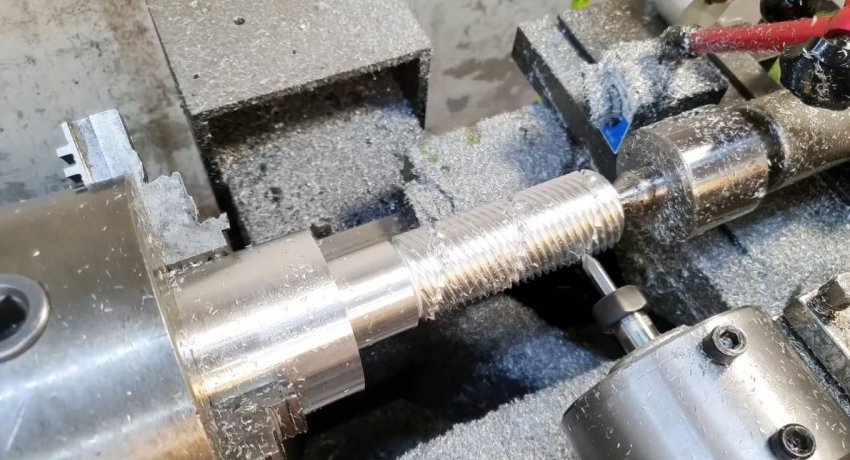

болванки из дюралюминия. Процесс изготовления десятизаходной резьбы Для этой работы нужно сделать оправку для фрезера, чтобы зажимать его в токарном станке вместо резца. Перед его установкой потребуется выточить стержень. Определиться с его размером и шагом резьбы можно по таблице ГОСТа 19258-73. В примере выбрана резьба М42 с шагом 4 мм. Так как резьба десятизаходная, то требуется шаг 4 мм умножить на количество заходов. То есть станок настраивается на шаг 40 мм. Перед началом работ следует убедиться, чтобы фреза подходила к заготовке под прямым углом. Лимб поперечной подачи выставляется на «0» в момент касания фрезы к болванке. Первым делом нужно проточить заготовку в конце резьбы, чтобы получить канавку для выхода фрезы. Это делается уже фрезером. Шпиндель токарного станка нужно поставить на минимальные обороты. Если даже это будет слишком быстро, то придется использовать частотный преобразователь. Резьба врезается на глубину 3 мм. В зависимости от мощности фрезера, фрезерование нужно разбить на 3-4 захода. Подготовив один проход, нужно сместиться на 4 мм, чтобы нарезать следующий виток и т.д. После нарезки правой резьбы требуется перевести станок в режим нарезки левой. Далее все делается аналогично, но в противоположную сторону. Саму болванку можно стилизовать под болт, сформировав на ее конце шестигранную головку. В завершение нарезается 2 десятизаходные гайки. Одна с левой, вторая с правой резьбой. В итоге получаем очень интересный сувенир. Смотрите видео Олег Певцов на своем Ютуб канале показывает как это можно сделать на токарном станке своими руками.
