Как из одноразового испарителя сделать зарядное устройство - «Сделай сам»

Устройство будет иметь габариты не больше одноразовой зажигалки,...
Как из одноразового испарителя сделать зарядное устройство - «Сделай сам»





Устройство будет иметь габариты не больше одноразовой зажигалки, что очень удобно для ношения с собой.

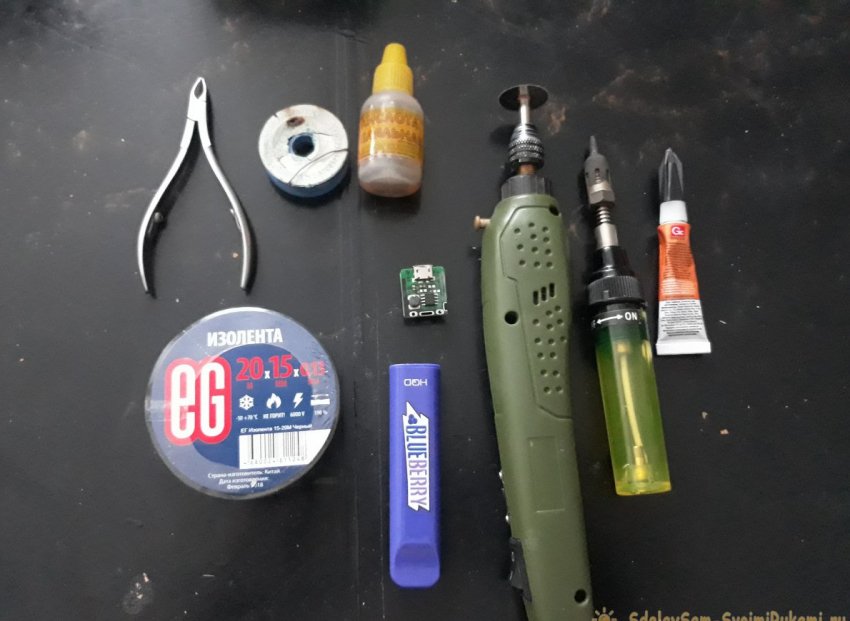

Понадобится


  • Одноразовый испаритель (2шт).
  • Модуль зарядки для аккумулятора 18650.
  • Паяльник, олово и флюс.
  • Кусачки.
  • Гравер с отрезным диском.
  • Секундный клей.
  • Горячий клей.
  • Ножницы.
  • Надфиль.
  • Изоляционная лента.



Изготовление зарядного устройства

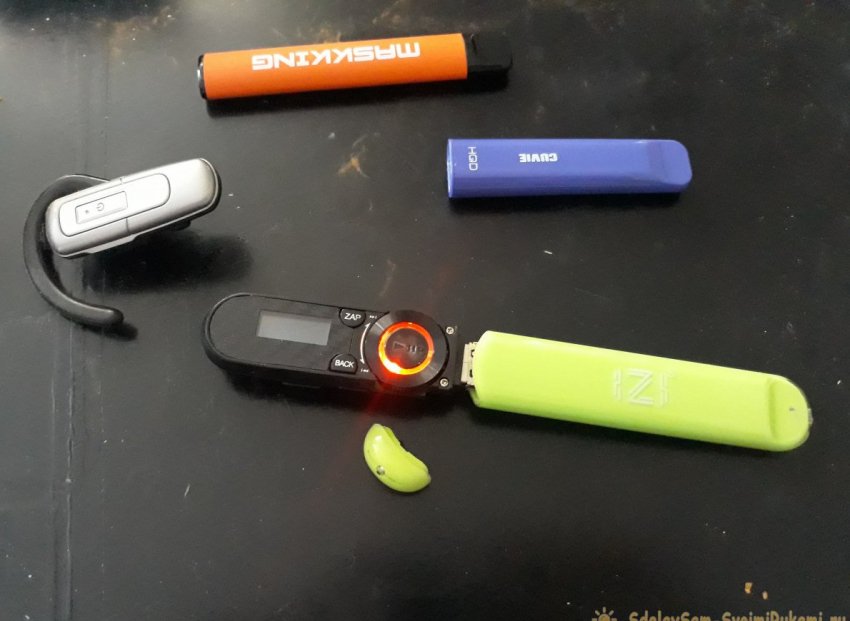

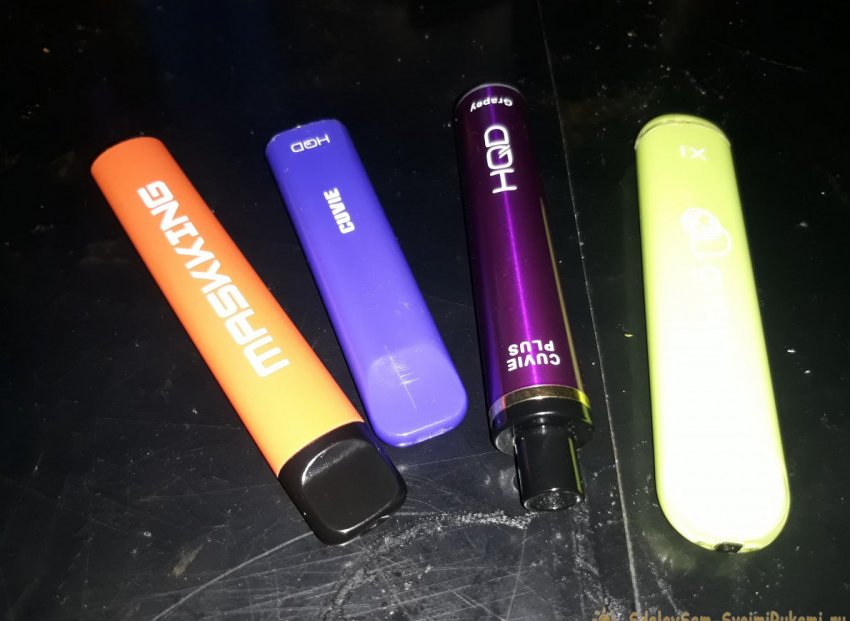

Для начала нужно подобрать два испарителя с одинаковыми аккумуляторами. Желательно с одинаковой ёмкостью и формой. У меня с этим проблем не возникло – зная о моём увлечении к, всякого рода, сборкам и самоделкам, мне постоянно приносят эти одноразовые испарители.

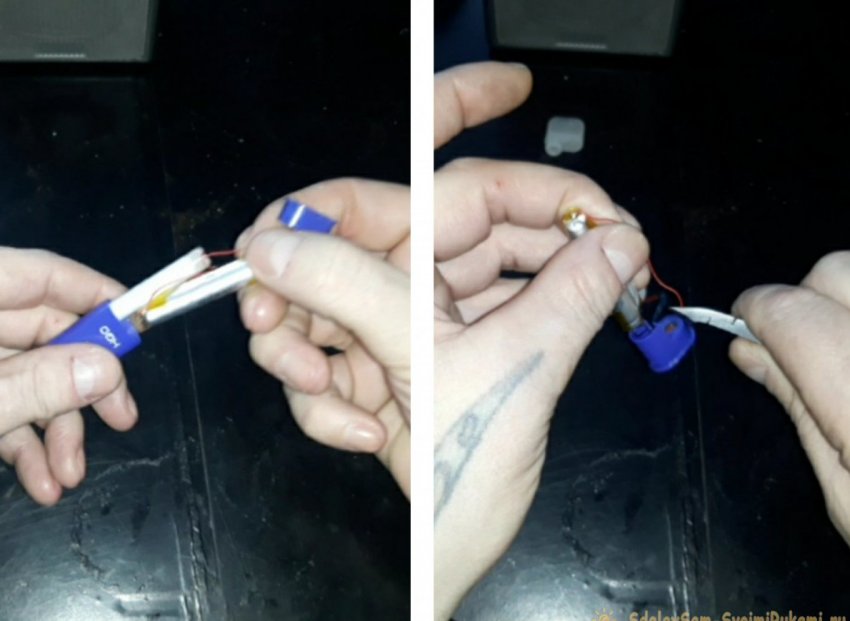

Изготовители этих устройств, очень недальновидно расходуют литий-ионные аккумуляторы, помещая их в одноразовые гаджеты. Кроме того, эти устройства, в большинстве своём, отправляются после использования на свалку, отравляя тем самым почву. Так не лучше ли дать им вторую «жизнь»? Итак, если Вы сами не увлекаетесь столь сомнительным удовольствием, как курить эти штуки, то возможно, среди Ваших знакомых есть, у кого спросить такие ненужные устройства. Разбираем два одинаковых испарителя и отсекаем кусачками провода от аккумулятора.

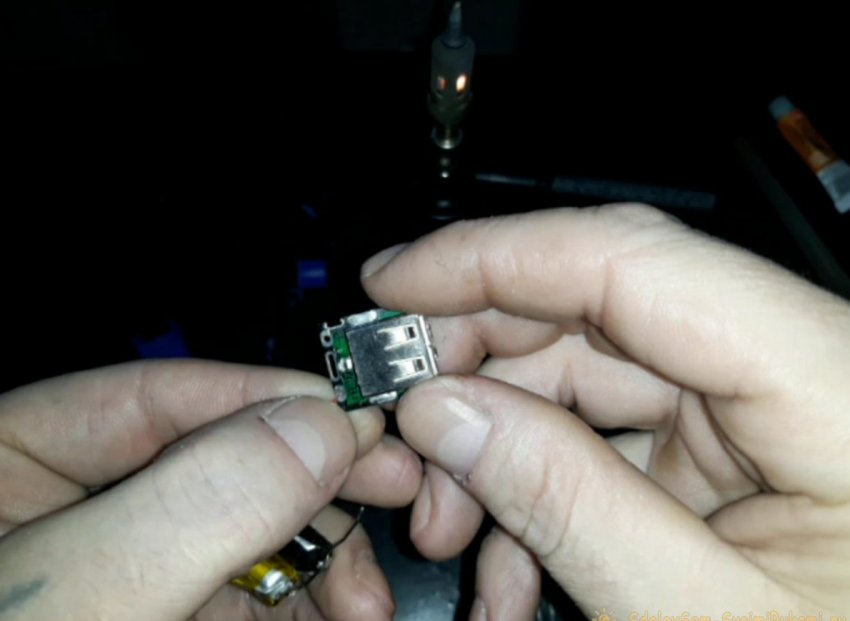

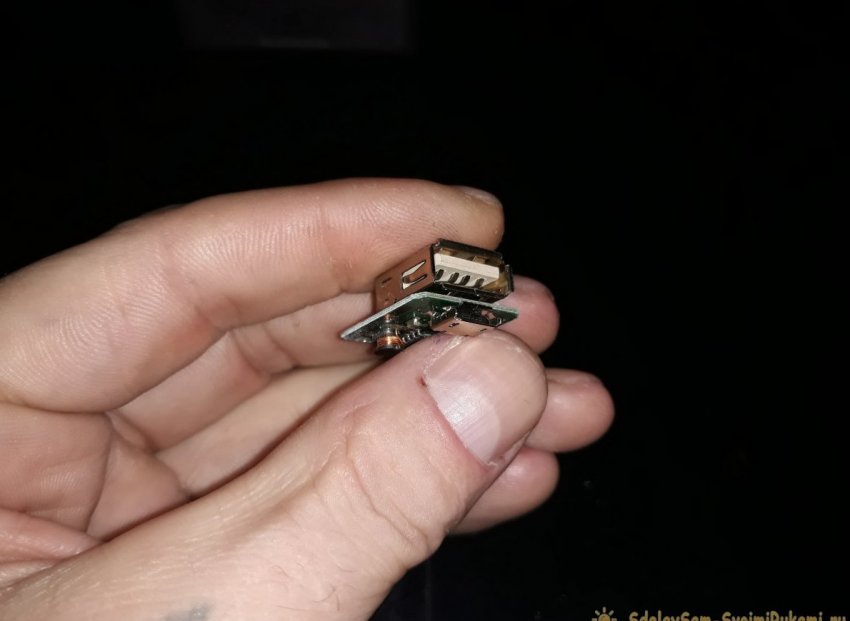

Все остальные внутренности можно выбросить. Оставляем так же и корпус, понравившегося Вам цвета. Берём модуль зарядки, и примеряем его к корпусу.

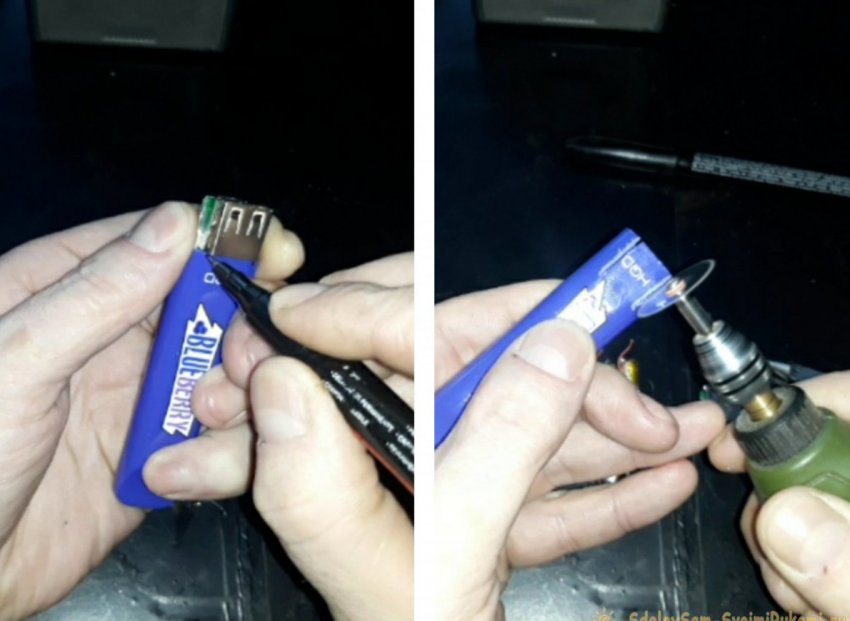

С той стороны, откуда вынули аккумулятор. Если модуль не влезает в корпус, то помечаем маркером место, которое нужно спилить, и спиливаем это место.

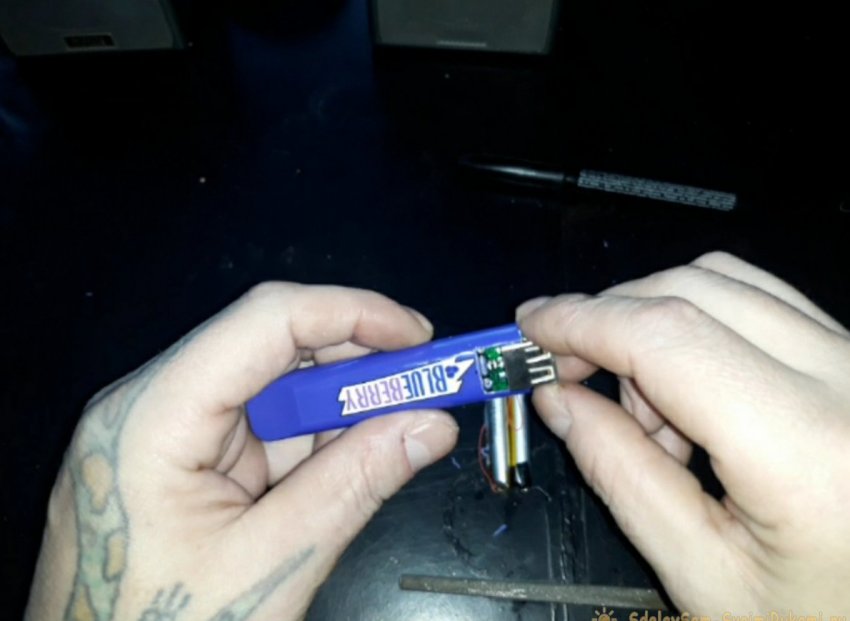

Опять примеряем модуль на новое место.

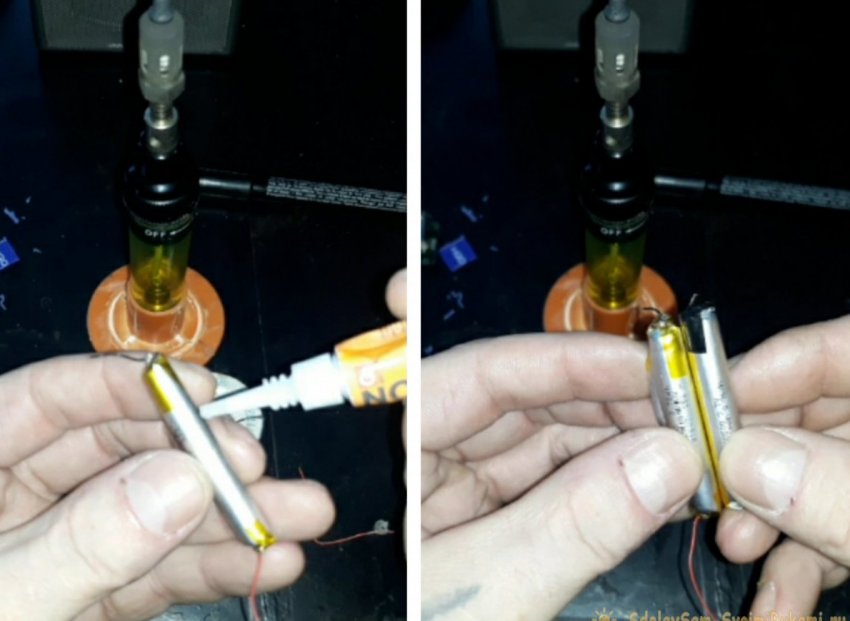

Если всё подошло, можно заняться сборкой аккумулятора. Для этого склеиваем секундным клеем оба аккумулятора. Плюс к плюсу, и минус к минусу.

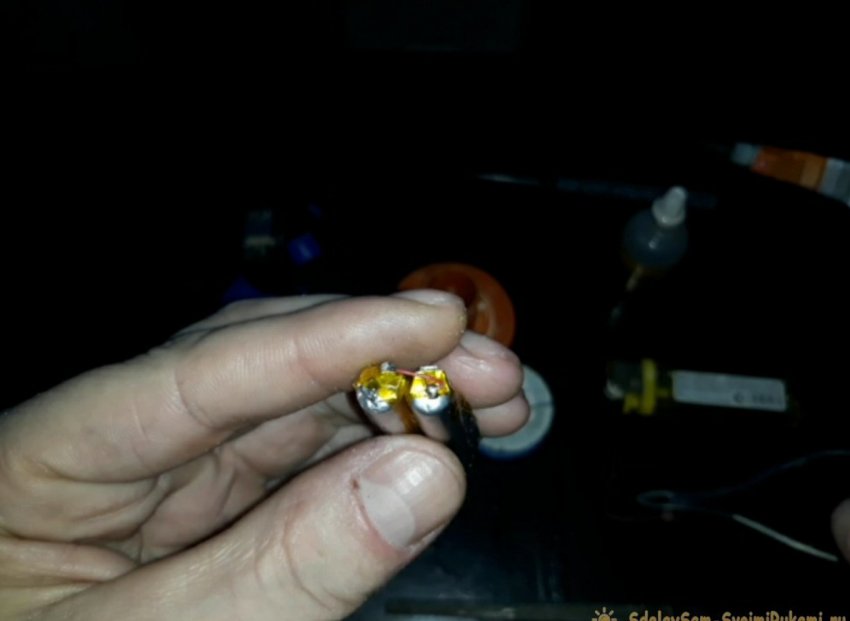

Так же, параллельно, и спаиваем их:

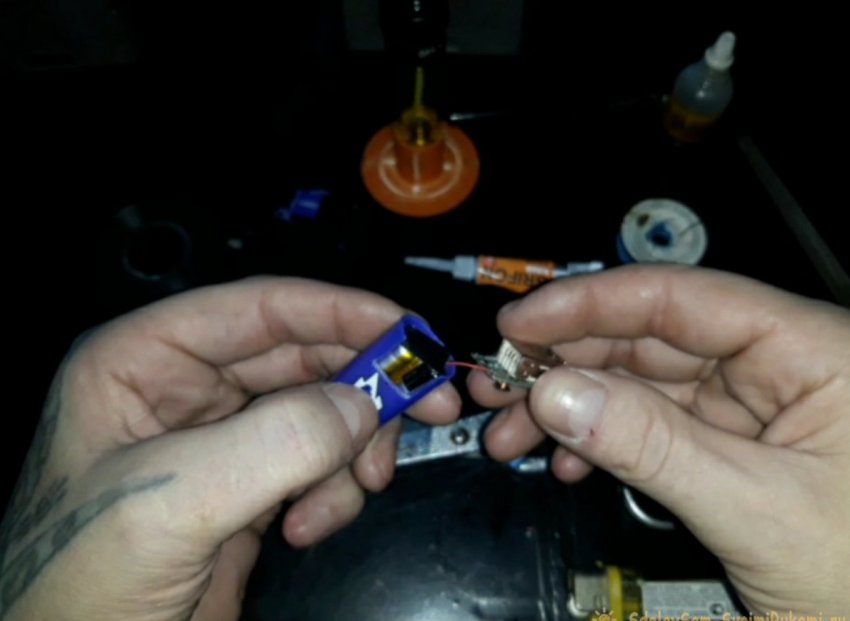

Примеряем, как они входят в корпус. Если всё в порядке, то можно припаять к получившемуся двойному аккумулятору модуль зарядки.

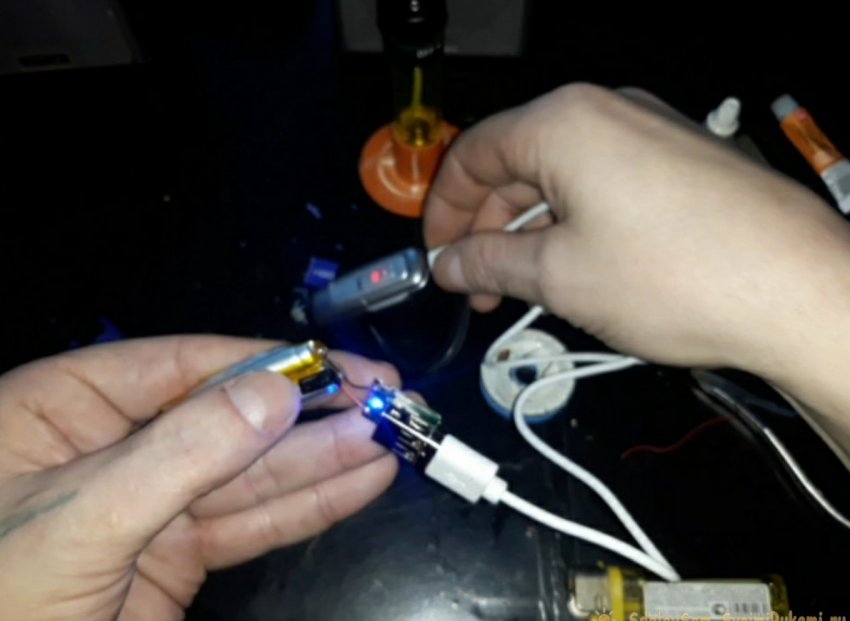

Каждый из аккумуляторов имеет ёмкость в 280 мА/ч. У спаянных аккумуляторов параллельно, ёмкость удваивается – 560 мА/ч. Итак, зачищаем кончики проводков, лудим их, и припаиваем согласно полярности, указанной на модуле и аккумуляторах. Тут нужно быть предельно внимательным; если ошибётесь с полярностью, модуль мгновенно выйдет из строя. Проверяем получившуюся начинку будущего зарядника.

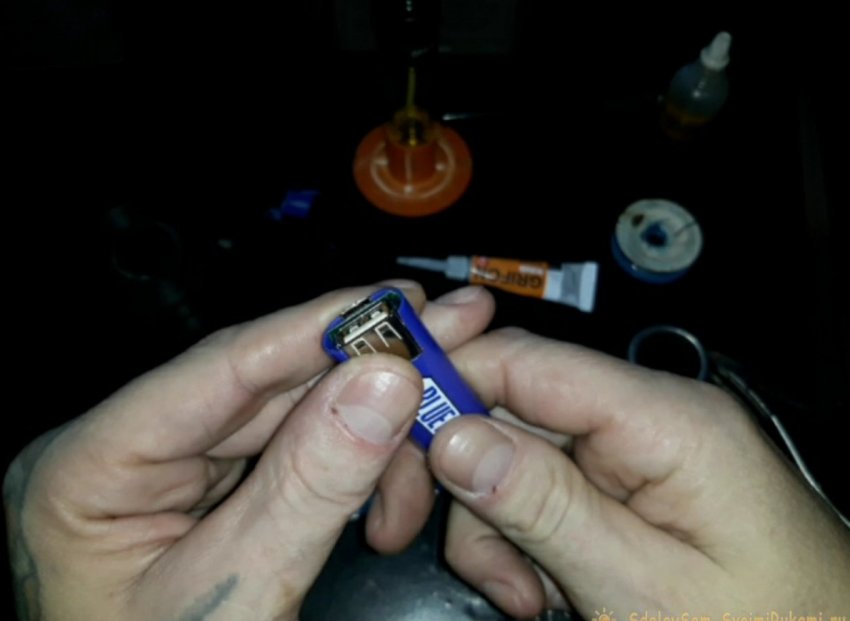

Индикация на модуле светит синим цветом при отдаче энергии, при зарядке самого зарядника он будет светить красным. Теперь изолируем контакты аккумуляторов куском изоленты, и заталкиваем всё это дело внутрь корпуса.

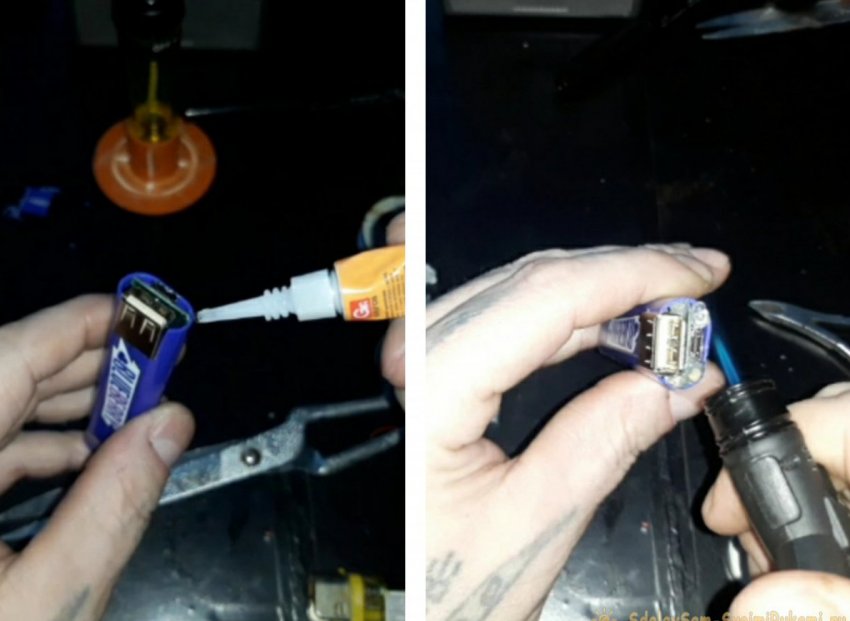

В тех местах, где стеклопластиковая основа модуля касается корпуса зарядника, капаем по капле секундного клея. Оставшиеся щели закупориваем при помощи пистолета с термоклеем.

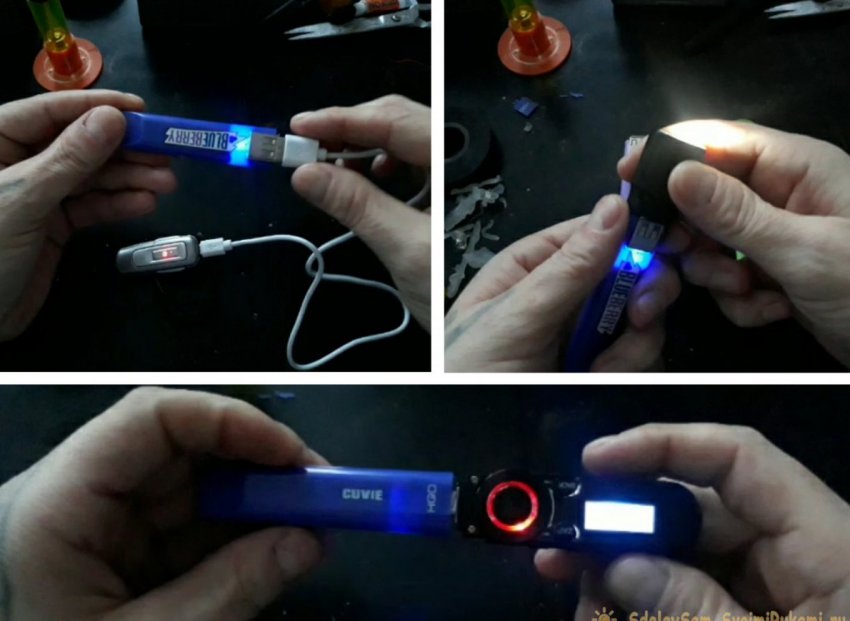

У меня, как это обычно бывает, термоклей закончился в самый нужный момент. Пришлось импровизировать с остатками... Ждём, пока всё застынет и подсохнет, и проверяем ещё раз. Можно на нескольких гаджетах.


Всё работает, как часики. И сам заряжается от блока питания, и отдаёт заряд другим устройствам. Заряжаем новое устройство, согласно индикации светодиодов на модуле и, вместе с коротким USB кабелем, можно его убрать в какой-нибудь карман повседневной верхней одежды. В нужный момент, Вы обязательно вспомните о нём!
