Как сделать автоматическое включение подсветки мультиметра - «Сделай сам»
Установленная и подключенная к питанию схемы тестера. Для...
![Как сделать автоматическое включение подсветки мультиметра - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-avtomaticheskoe-vkljuchenie-podsvetki-multimetra-sdelaj-sam-1.jpg)

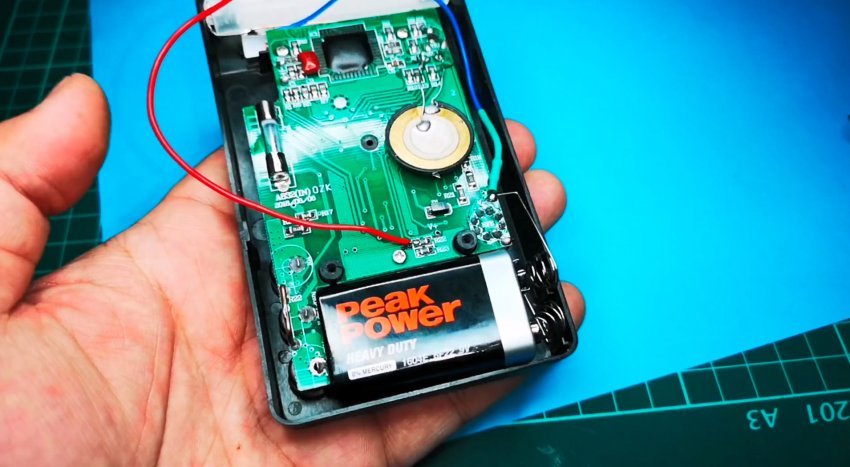

Установленная и подключенная к питанию схемы тестера.
Для этой подсветки и будем делать автоматическое включение всего на одном транзисторе.
Понадобится
- Фоторезистор - http://alii.pub/5l6w00
- Транзистор BC547 - http://alii.pub/5l6vyg
- Резистор 100 кОм - http://ali.pub/5h6ouv
Изготовление автоматической подсветки
Тонким сверлом сверлим два отверстия в лицевой части мультиметра под вывода фоторезистора.
Берем фоторезистор, вставляем вывода в отверстия и сажаем на супер клей.
Берем транзистор и отгибаем боковые вывода.
Припаиваем его эмиттером и базой к фоторезистору.
Между коллектором и базой подключаем резистор.
Включаем данную схему в разрыв цепи светодиодов. Плюс к коллектору, минус к эмиттеру.
Собираем и включаем.
Подсветка не светит, так как света падающего на мультиметр предостаточно. Но стоит закрыть фоторезистор пальцем, как подсветка включается.
Оптимальная работа обеспечена.
Чувствительность к свету можно настроить подбором резистора.
Теперь питание от батареи будет расходоваться оптимально.
