Как из хлама сделать сверлильную стойку для дрели способную сверлить под любым углом - «Сделай сам»

Сварной узел вертикально ставим квадратной трубой по центру стальной пластины и привариваем к ней. В...
Как из хлама сделать сверлильную стойку для дрели способную сверлить под любым углом - «Сделай сам»




Сварной узел вертикально ставим квадратной трубой по центру стальной пластины и привариваем к ней.

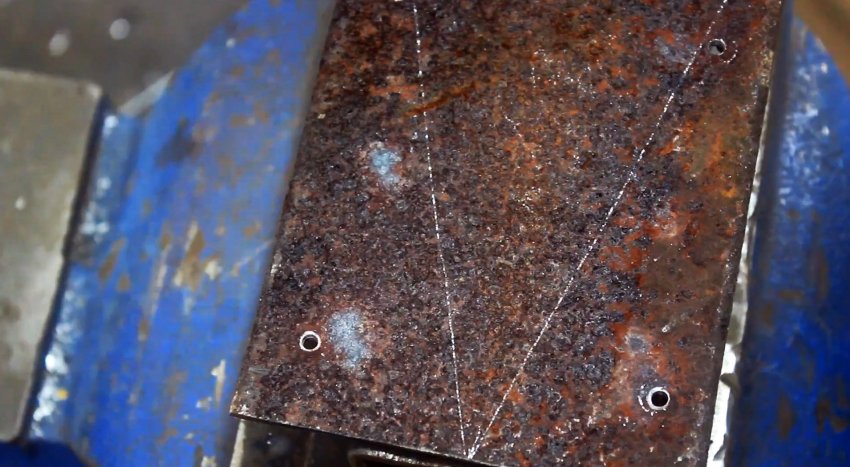

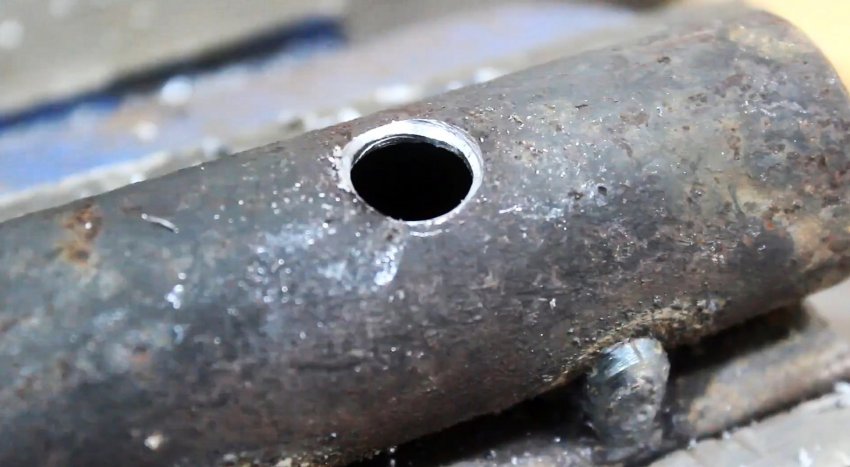

В центре верхней образующей круглой трубы и в четырех углах пластины сверлим отверстия в два захода.

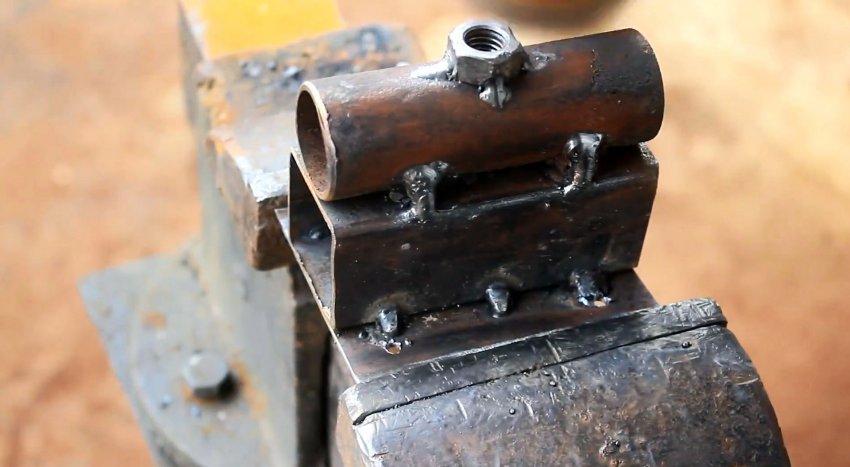

В отверстие круглой трубы вставляем конец стержня болта с накрученной гайкой и привариваем ее к трубе.

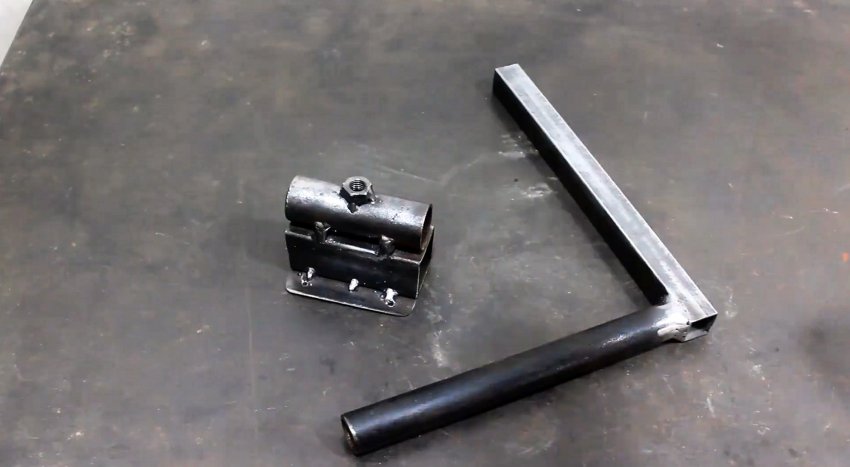

К длинной профильной квадратной трубе с одного конца вертикально привариваем круглую трубу примерно такой же длины.




Вставляем длинную круглую трубу в короткую и проверяем ее продольный ход.

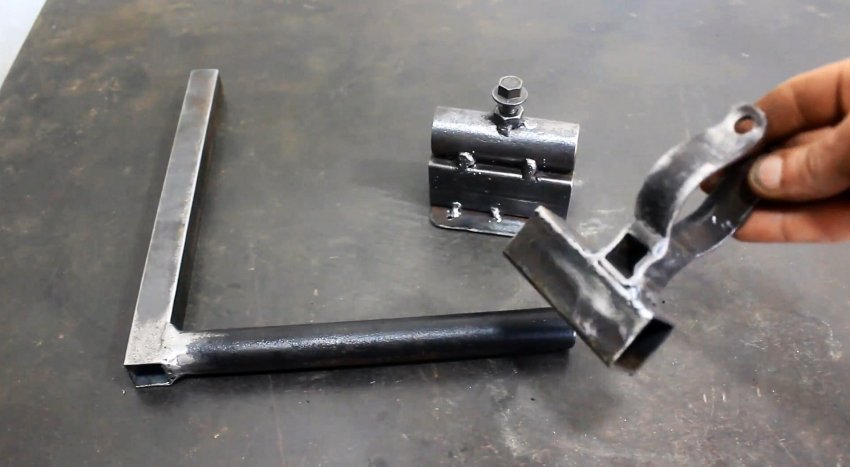

На отрезок квадратной трубы поперечно по торцу укладываем отрезок квадратной трубы меньшего сечения и по длине, равный стороне нижней трубы. На верхнюю трубку вдоль и вертикально ставим хомут ушками вверх. В таком положении свариваем все три элемента между собой.

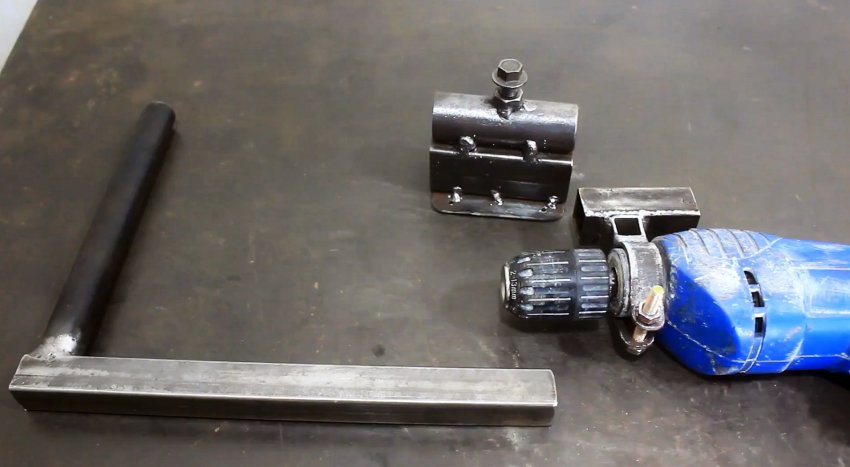

В ушки хомута вставляем стяжной болт и подтягиваем гайку. Обхватываем хомутом силовой поясок на корпусе дрели и прочно затягиваем его с помощью рожкового ключа.




Примеряем крепежно-направляющий узел с дрелью на квадратную трубу и проверяем ход по направляющей трубе.

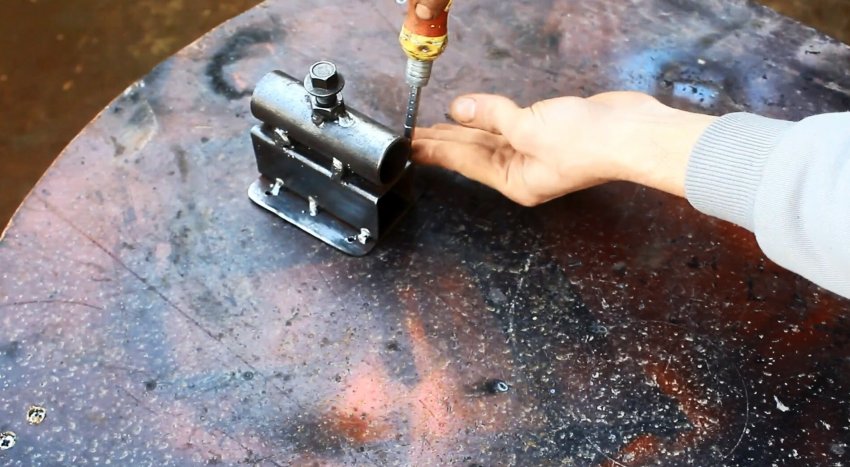

Пластину с четырьмя отверстиями винтами надежно крепим к массивному основанию.




Вставляем в горизонтально расположенную круглую направляющую длинную круглую трубу и проверяем окружное и продольное перемещение.


Фиксируем затяжкой болта в направляющей круглую трубу так, чтобы квадратная труба заняла вертикальное положение.

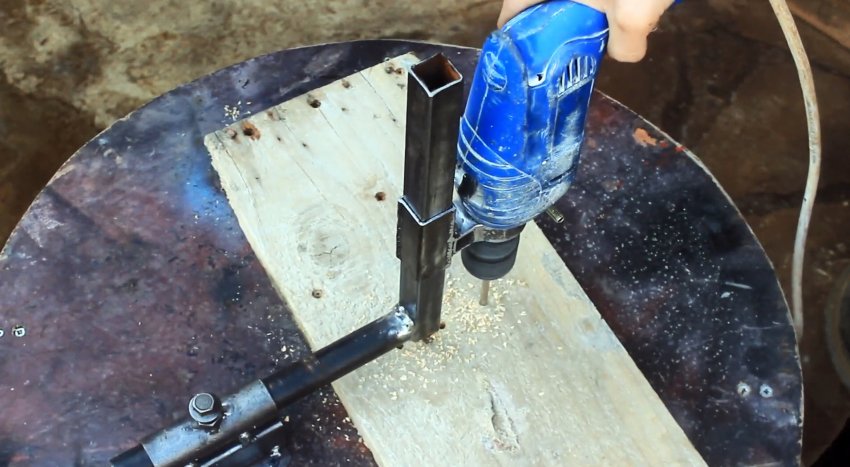

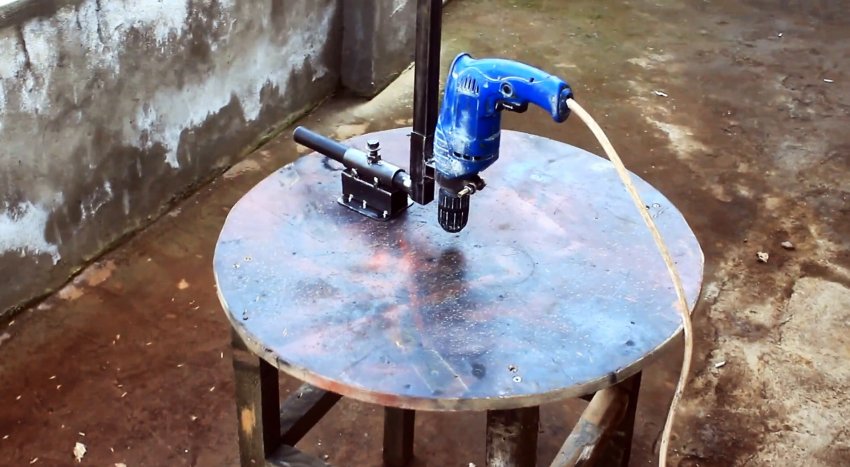

Надеваем крепежно-направляющий узел с дрелью на вертикально расположенную профильную трубу. Станок готов к работе.

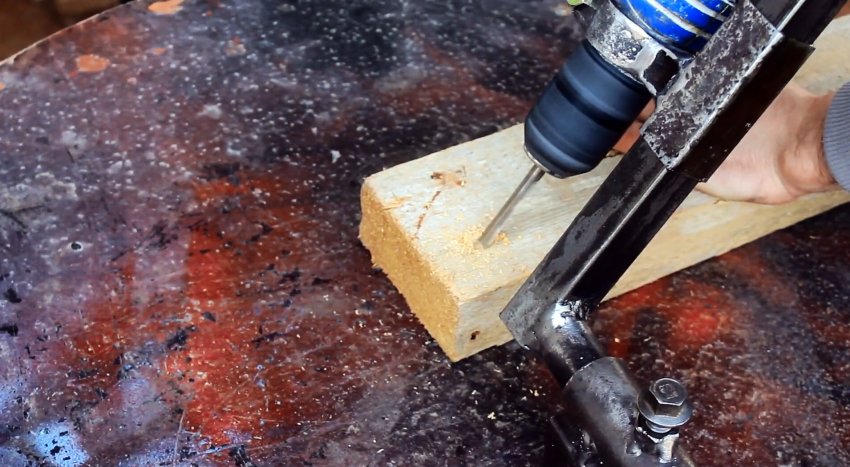

Для этого выставляем нужное положение инструмента по горизонтали и вертикали и фиксируем их болтом в горизонтальной направляющей. Включаем дрель и сверлим требуемые отверстия, вертикальные и наклонно расположенные под любым углом.
