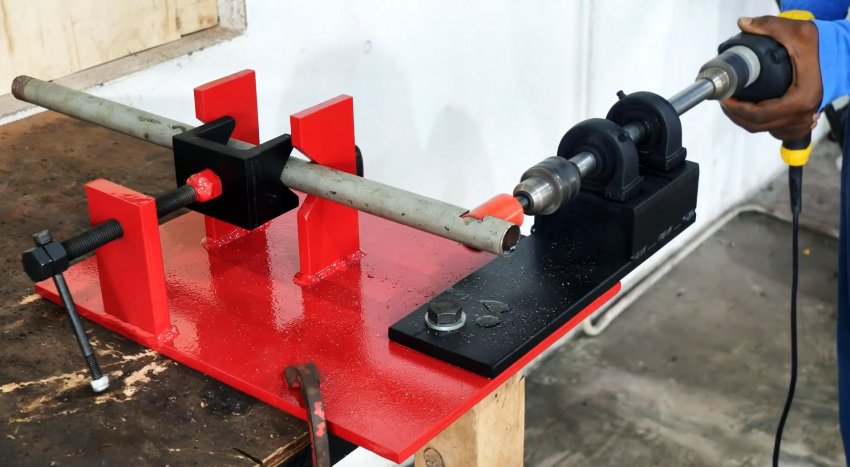

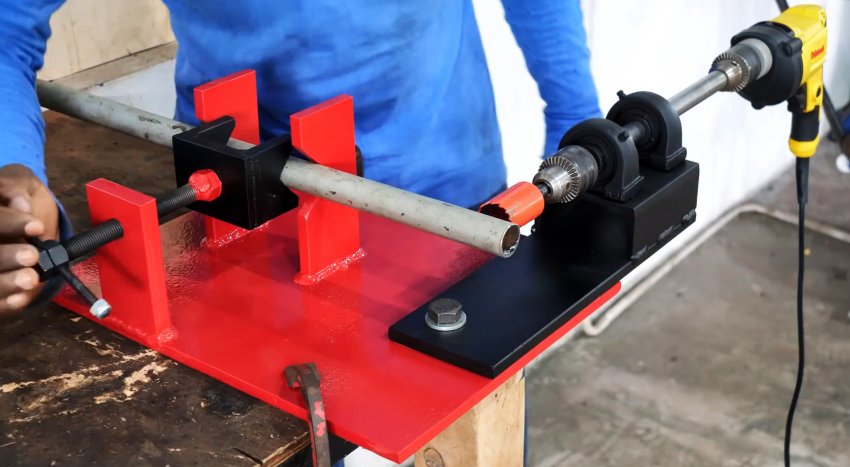

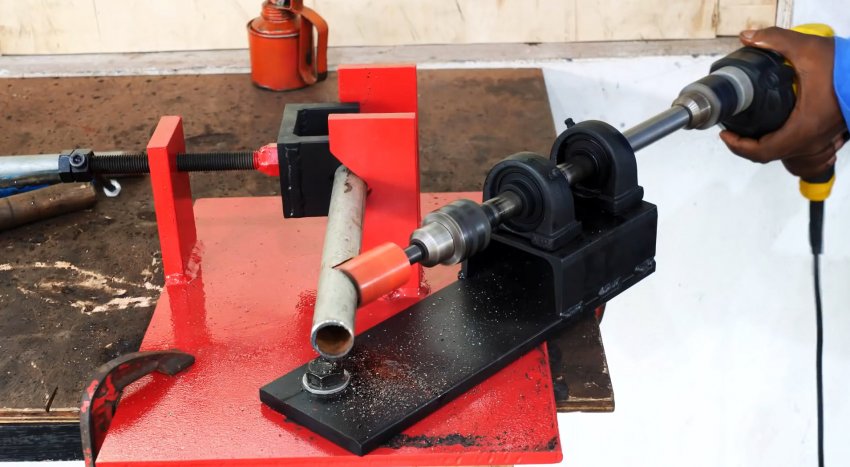

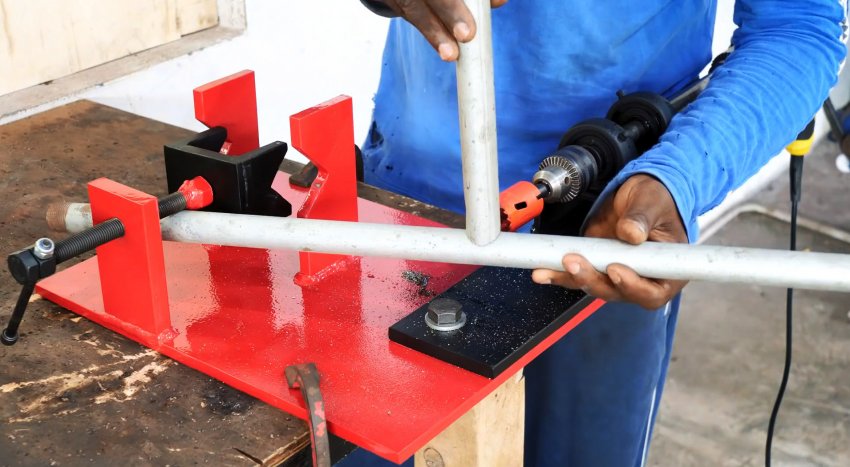

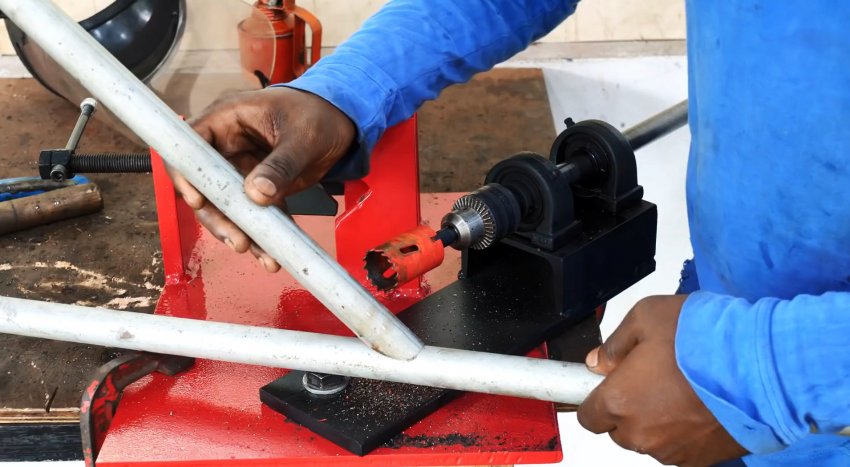

Как сделать приспособление для вырезки седловин труб под любым углом - «Сделай сам»

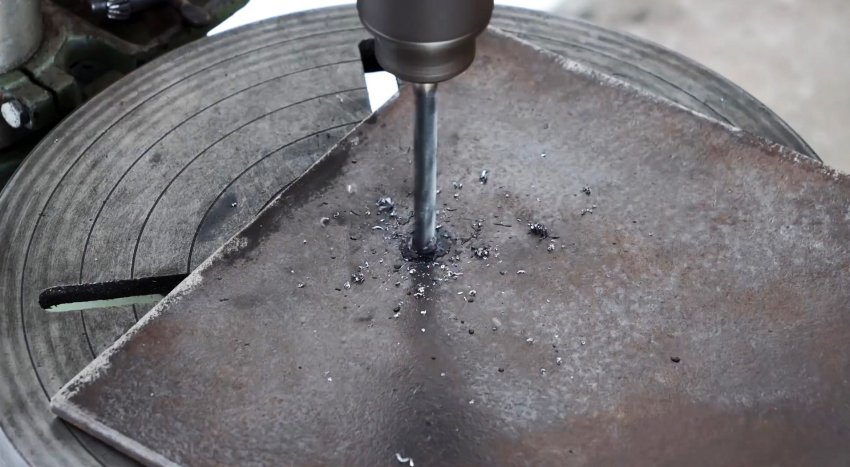

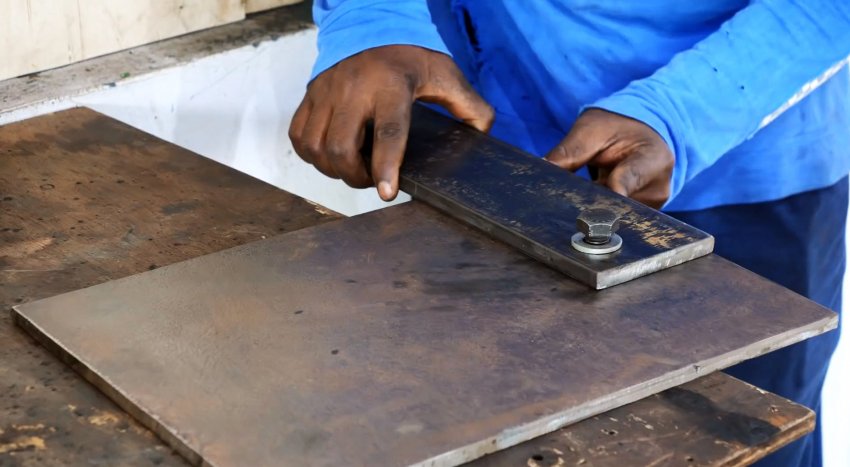

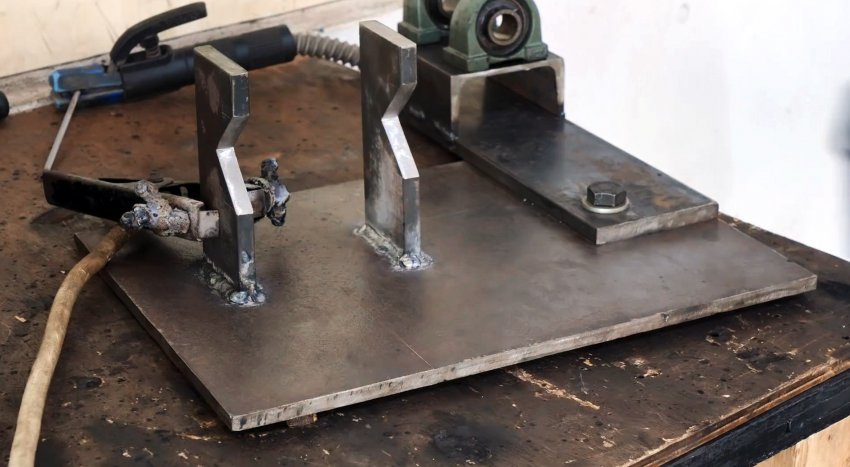

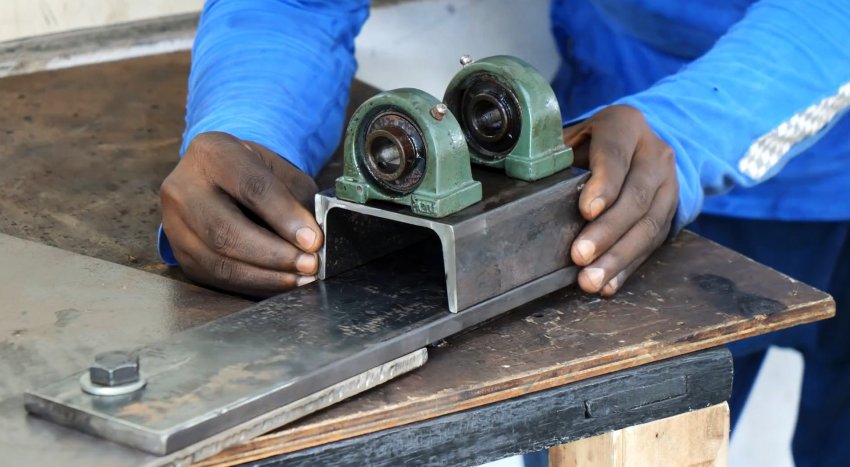

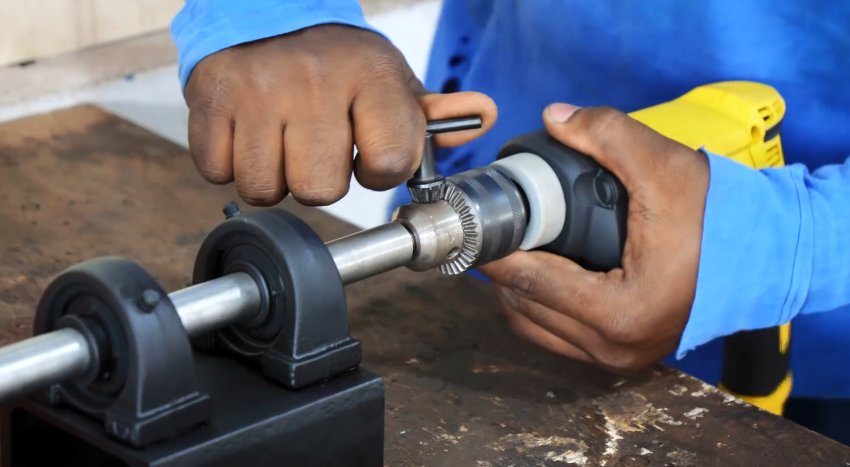

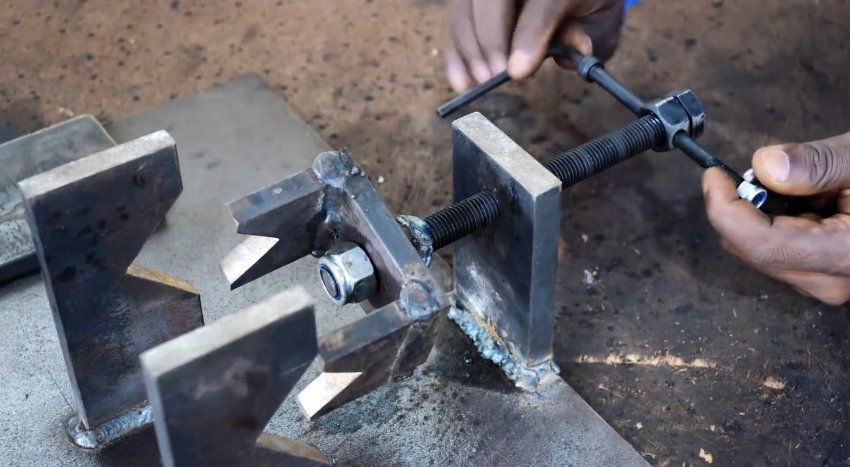

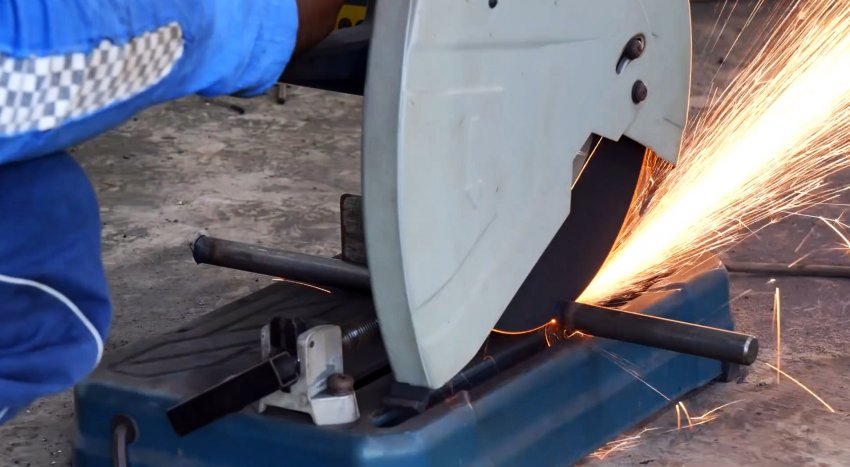

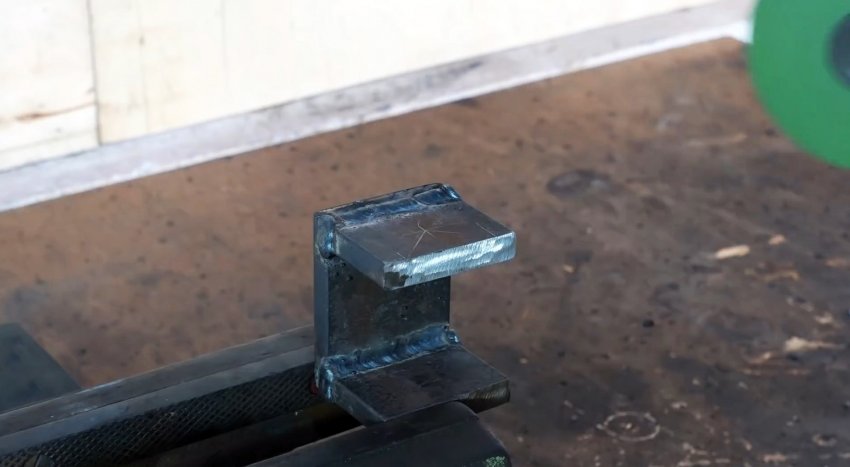

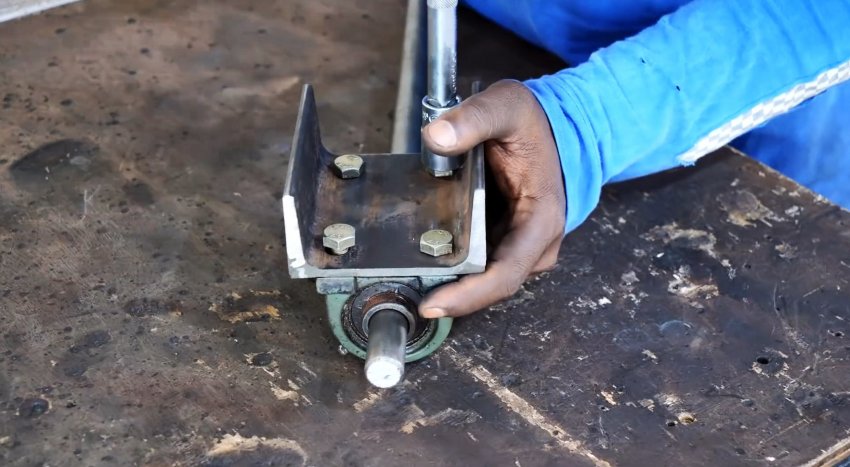

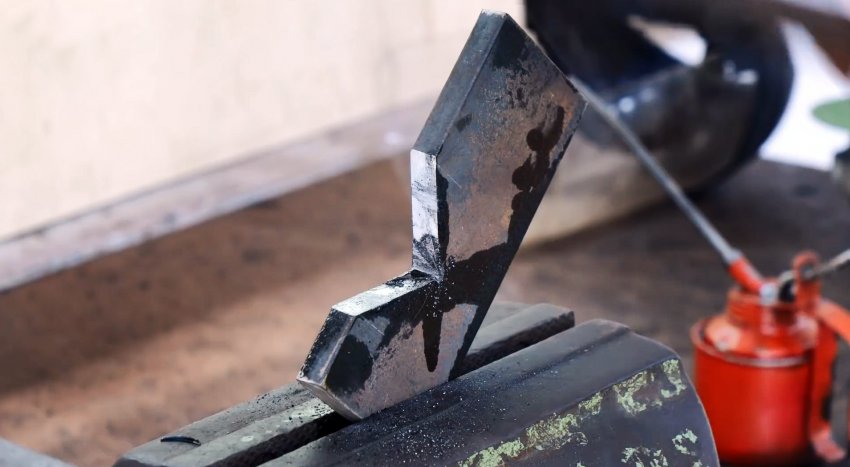

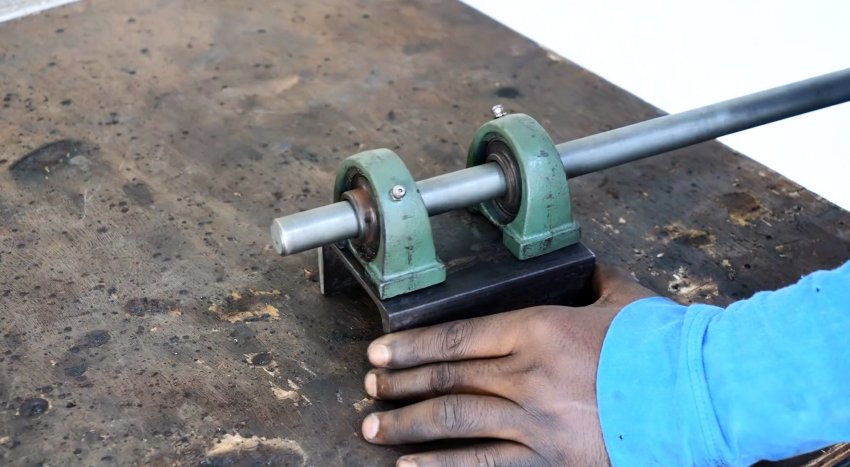

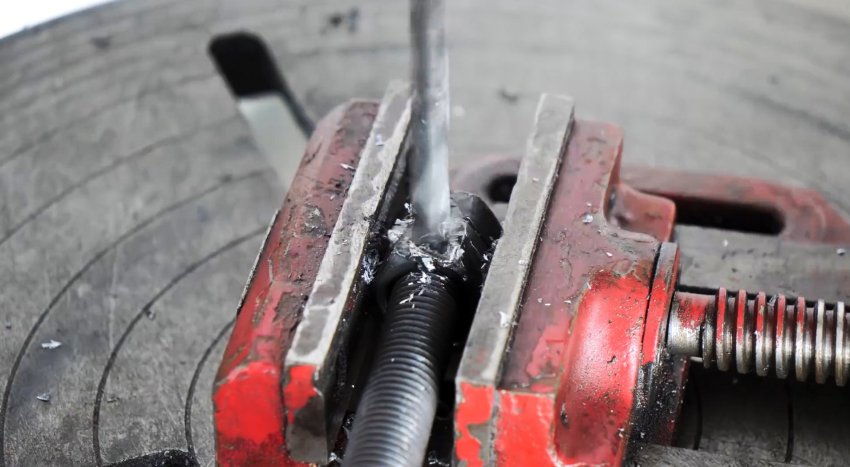

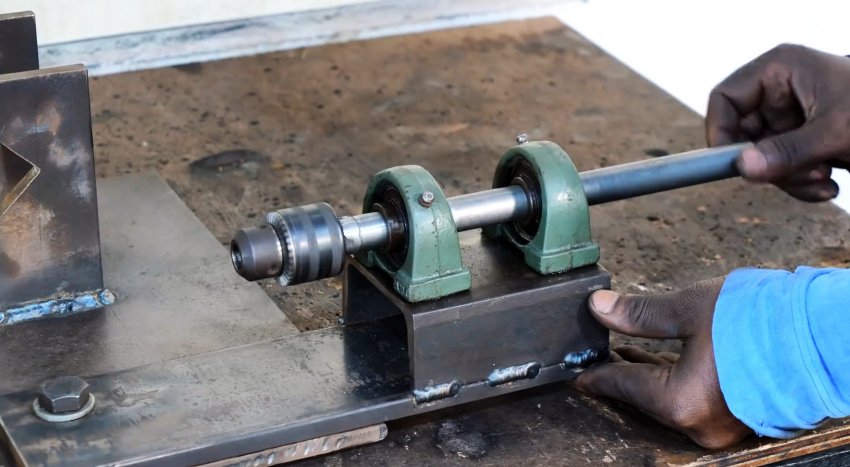

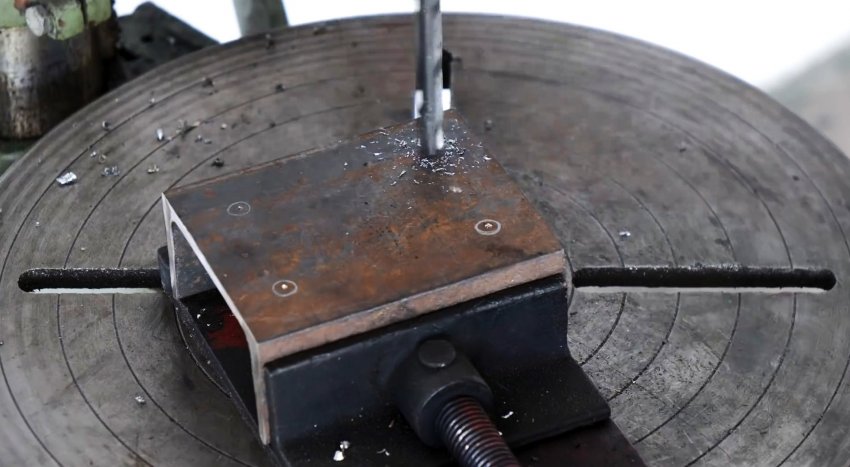

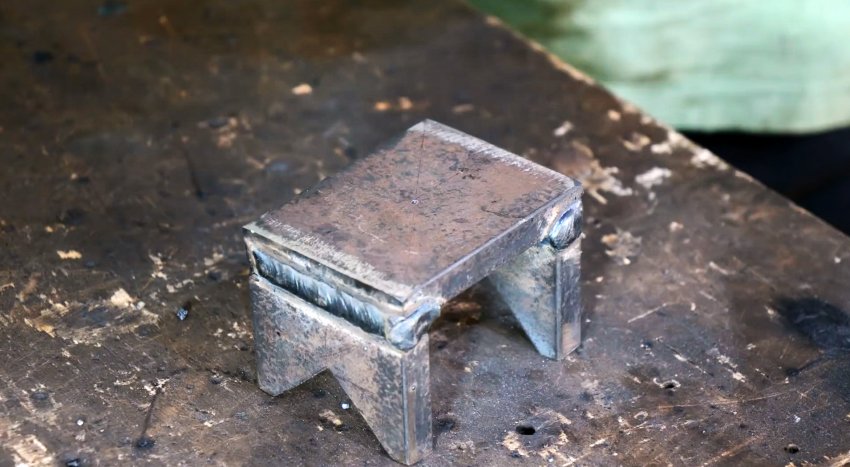

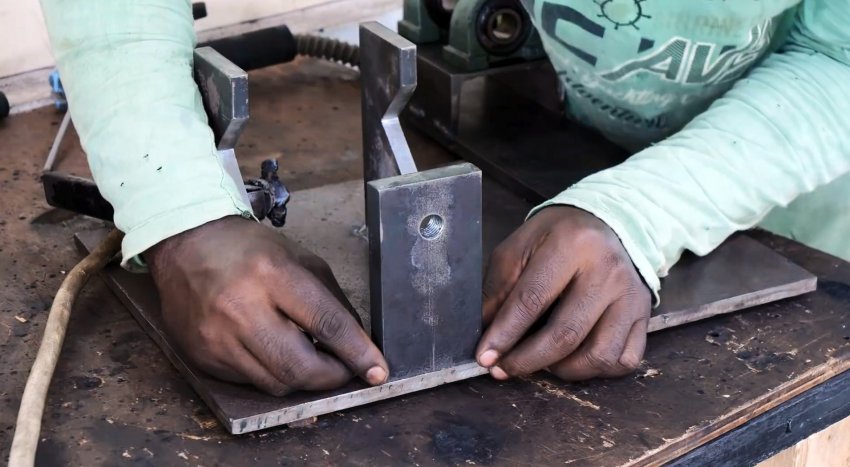

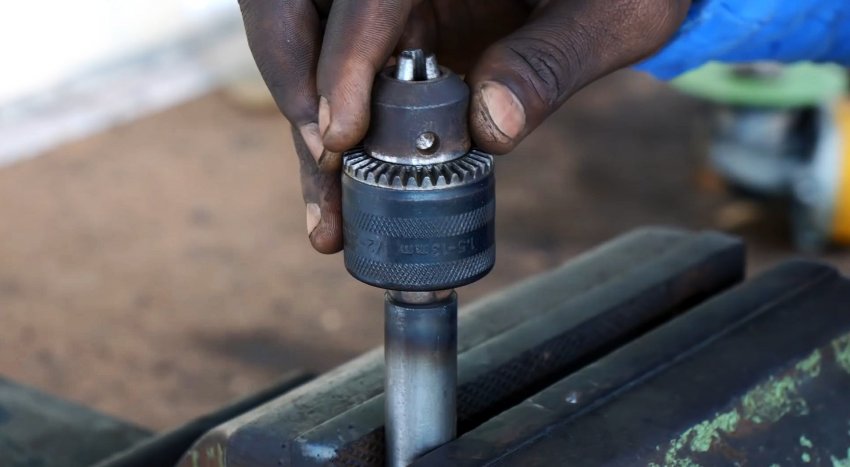

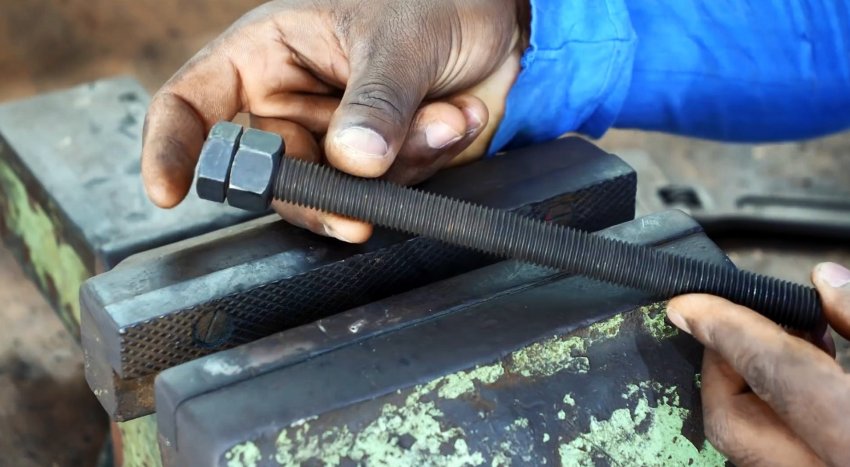

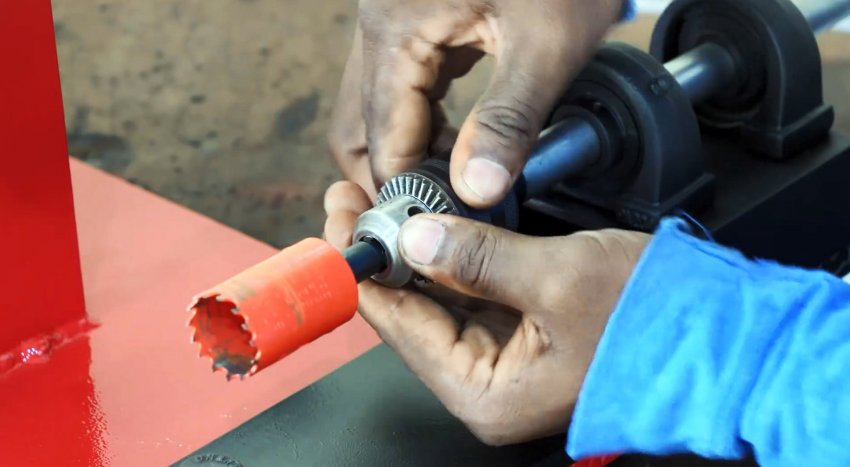

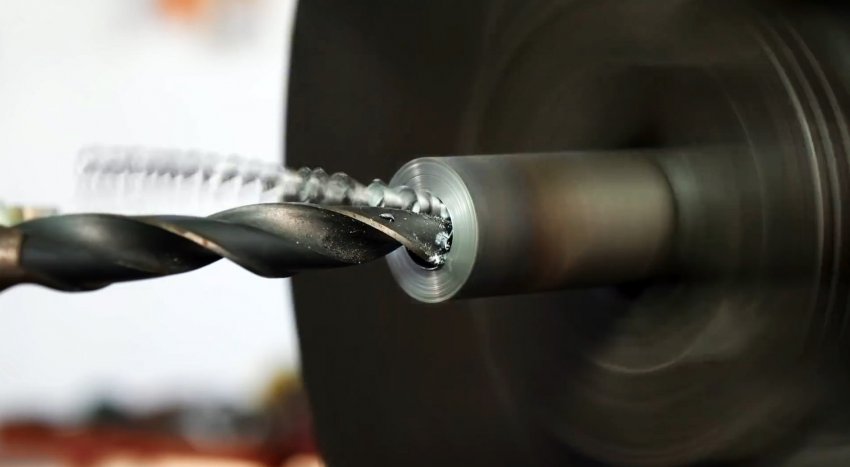

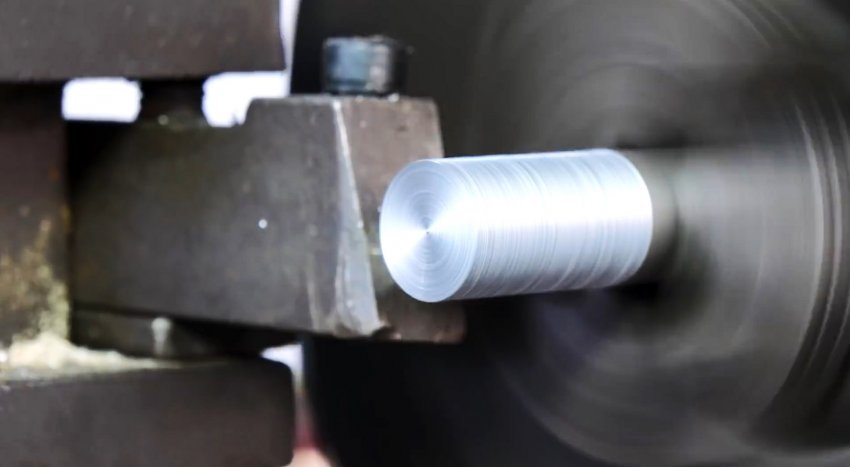

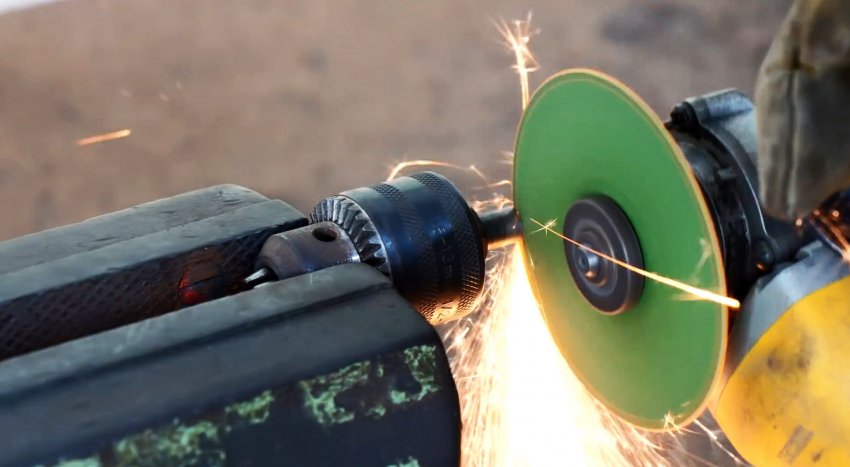

По разметке в пластине сверлим в два приема отверстие и нарезаем резьбу. Маятниковой пилой формируем длину стальной полосы и сверлим по разметке отверстие. Стальную полосу болтом с кольцом крепим к стальной пластине. От швеллера отделяем отрезок требуемой длины и на стенке по углам выполняем 4 отверстия. На стальной стержень надеваем два подшипниковых узла и закрепляем их снаружи стенки швеллера болтами. Убеждаемся, что вращение и продольный ходе стержня в подшипниках свободный. Швеллер с подшипниками полками вдоль устанавливаем на свободный конец стальной полосы и привариваем. Отделяем маятниковой пилой от стальной полосы два равных отрезка. Вырезаем в них со смещением выемки в виде равносторонних треугольников с вершинами на оси полос. Располагаем полоски с выемками на плите по разметкам и привариваем. Отрезаем от стальной полосы фрагмент расчетной длины и по разметке сверлим отверстие и нарезаем резьбу. Устанавливаем полосу по высоте отверстием вверх по длинной кромке плиты и симметрично полоскам с выемками, и в таком положении привариваем к плите. Отрезаем от стальной полосы три фрагмента, один длиннее, два короче. Ставим «коротыши» по концам длинного и свариваем. В них вырезаем выемки в виде равносторонних треугольников, а по центру «сидения» сверлим отверстие. На длинный болт навинчиваем до упора в головку гайку и затягиваем ключом. В центре грани гайки сверлим сквозное отверстие. Болт ввертываем в полосу, приваренную к плите, навертываем гайку, надеваем «табуреточку» «ножками» вперед и накручиваем еще одну гайку. Гайку, упирающуюся в «сидение» «табуретки», привариваем к болту. Длинный болт с круглой головкой вставляем в отверстие в гайке и навертываем гайку. Формируем длину стального стержня и на токарном станке один конец протачиваем, на другом делаем глухое отверстие. Укорачиваем хвостовик патрона дрели, помещаем его в «гнездо» на торце стержня и привариваем. Вставляем стержень с патроном во внутренний, затем внешний подшипник и проверяем вращение и продольный ход. В патрон зажимаем коронку по металлу, а на другой конец стержня крепим дрель. После окраски механизм готов к работе. Для этого трубу помещаем в зажим жесткой фиксации, выставляем заготовку по отношению к инструменту и, вращая зажимной болт, надежно закрепляем трубу. Смазываем коронку и стержень, включаем и подаем вперед дрель, и на торце трубы вырезаем седловину, позволяющую аккуратную стыковку под прямым углом с другой трубой. Если полосу установить под углом и повторить операцию, то получим вырез для наклонной стыковки. Смотрите видео Как при помощи болгарки сделать идеальное седло для Т-образного соединения - https://sdelaysam-svoimirukami.ru/6177-kak-pri-pomoschi-bolgarki-sdelat-idealnoe-sedlo-dlja-t-obraznogo-soedinenija.html
