Процесс изготовления конуса на конце круглой трубы

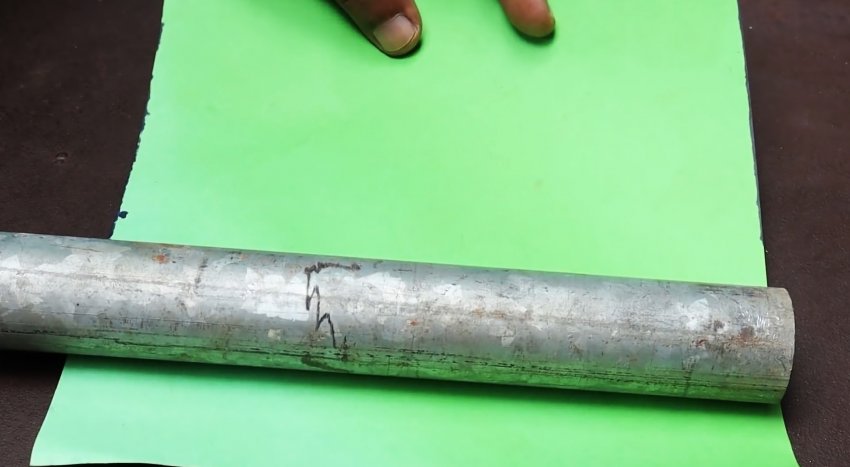

Охватываем трубу по цилиндрической поверхности листом плотной бумаги и отмечаем маркером положение кромки листа на ней.

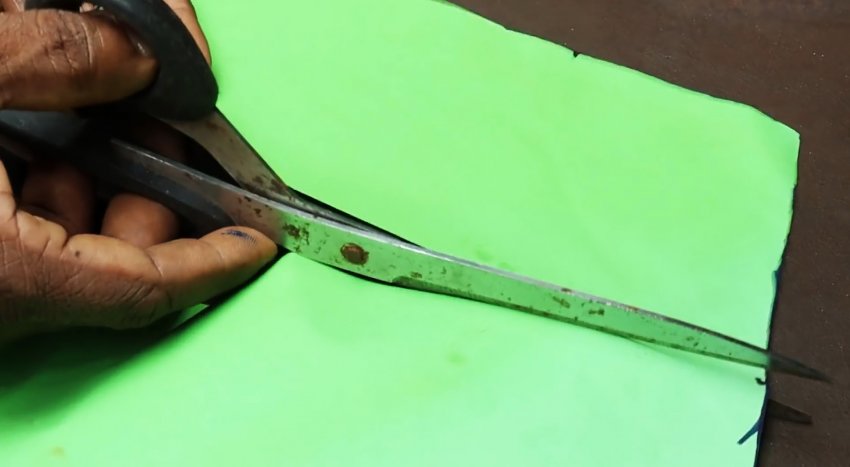

Сгибаем бумажный лист по отметкам и отрезаем ножницами ту часть, которая пошла на обхват круглой трубы.

Складываем параллельно длинной стороне отделенную часть листа бумаги пополам два раза, совмещая кромки, и замеряем ширину получившейся бумажной полосы, которая будет зависеть от диаметра трубы. В нашем случае она составила 33 мм.

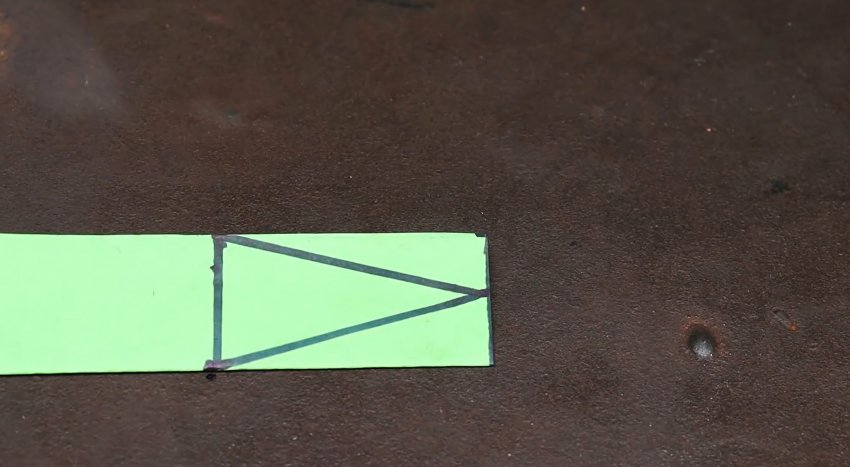

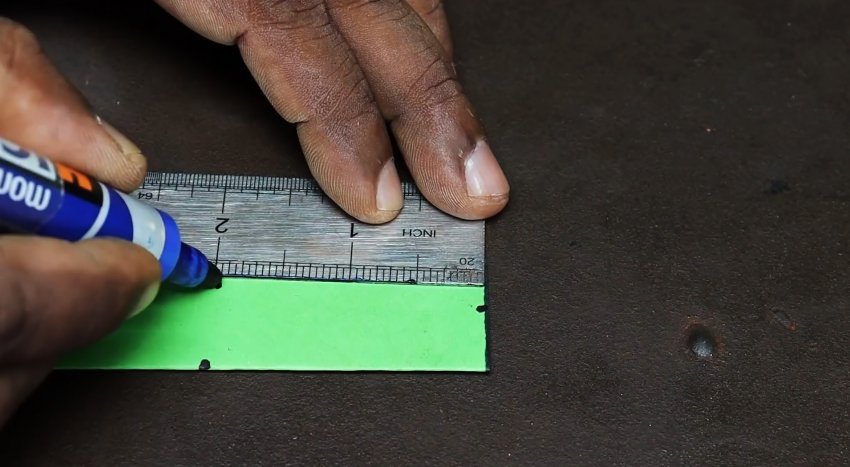

Отмечаем середину полосы на ее кромке, отмеряем вниз по ней расстояние, составляющее 49,5 мм (33 мм ? 1,5), проводим поперечную линию и от ее концов намечаем прямые линии к точке середины на кромке полосы.

Отрезаем ножницами полученные наружные треугольники, разворачиваем бумажную полосу и вновь охватываем ею трубу, совмещая полученные вершины «зубцов» с ее торцом по всей окружности.

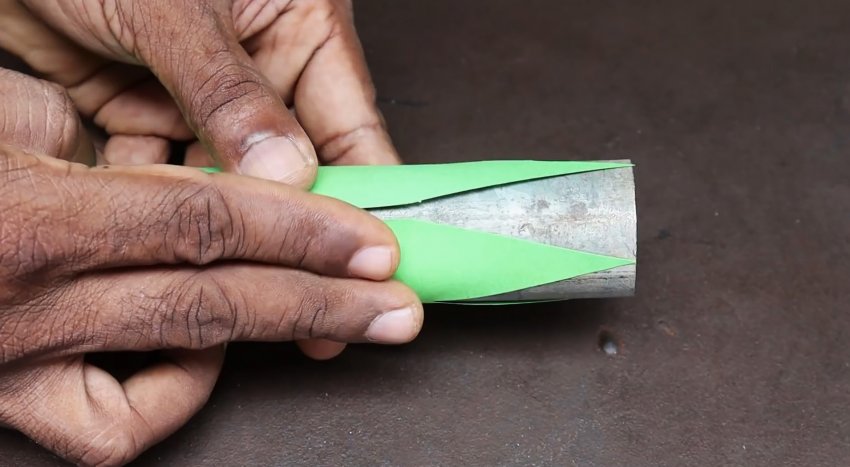

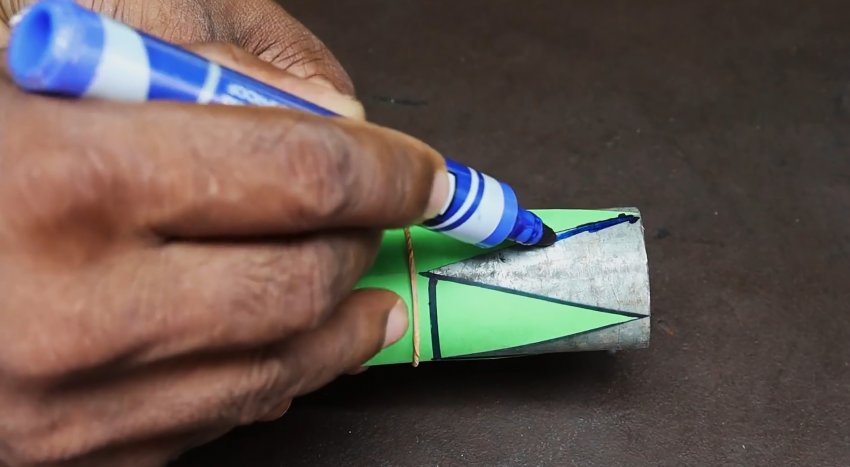

Укрепляем бумажный обхват резиновым кольцом на металлической трубе и обводим маркером по наружной поверхности трубы бумажные «зубцы».

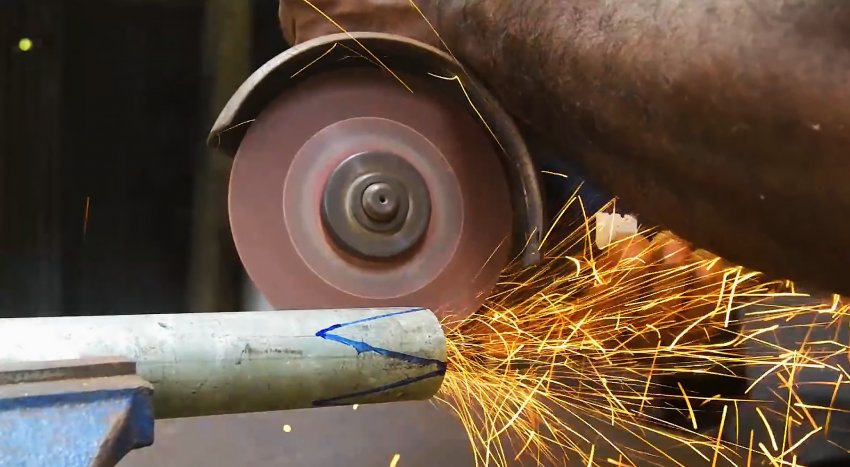

Закрепляем трубу с разметкой в слесарные тиски и вырезаем «зубцы» болгаркой в количестве четырех штук.

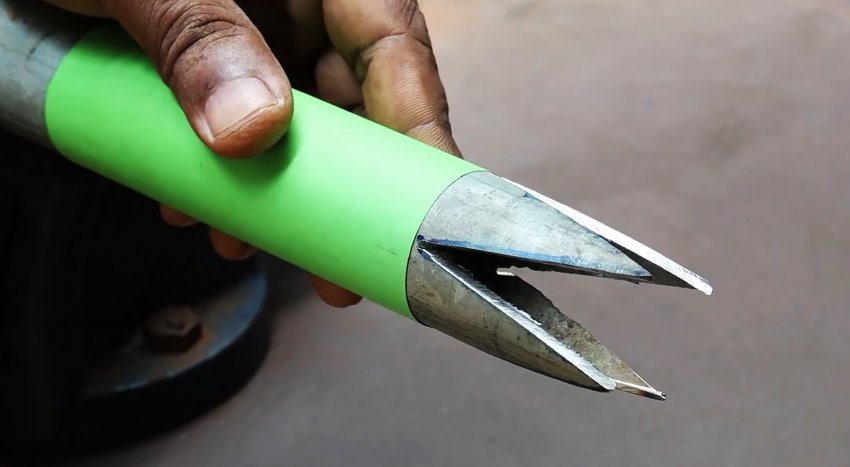

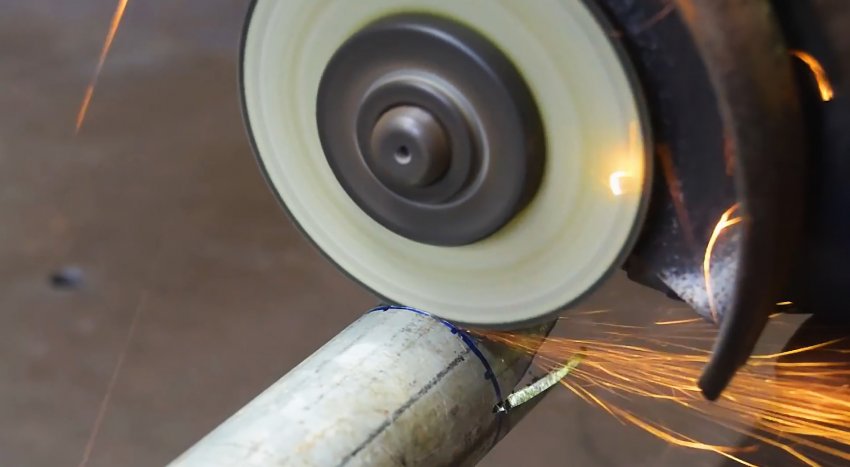

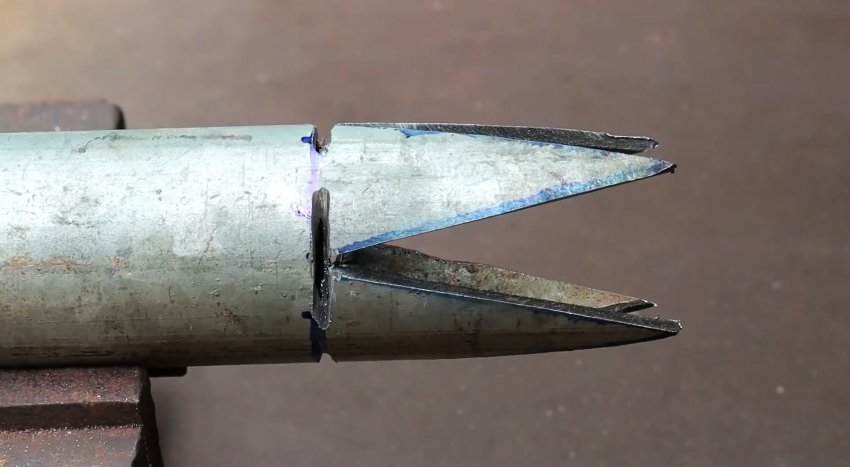

Оборачиваем основание «зубцов» бумажным листом с перехлестом с обеспечением совпадения кромок, проводим маркером окружность и выполняем по ней между «зубцами» поперечные надрезы.

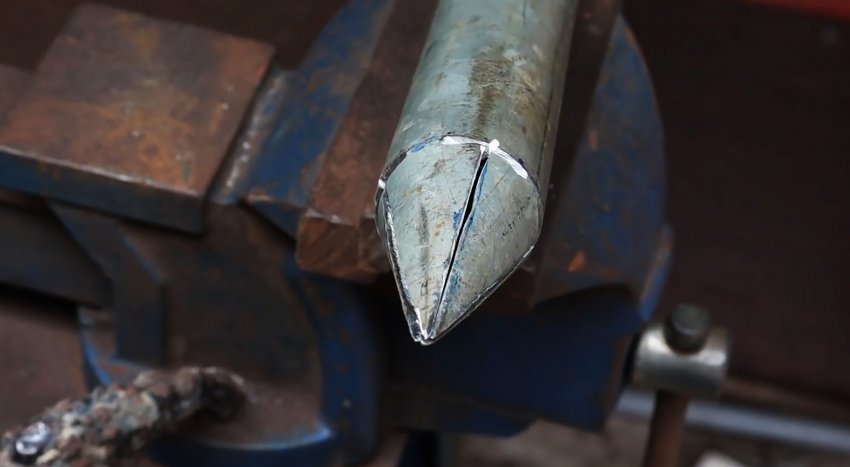

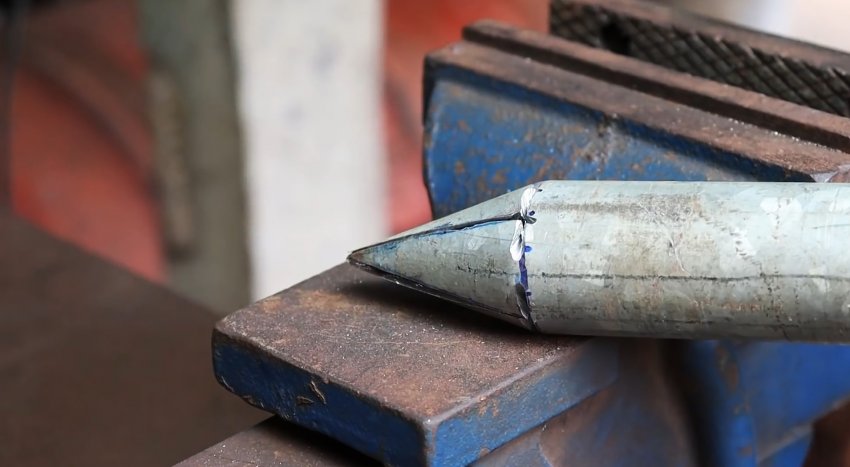

Каждый «зубец» под ударами молотка сгибаем по сечению основания, пока «зубцы» не сойдутся своими вершинами в центре трубы.

Заостренную таким образом трубу в некоторых случаях (например, в декоративных целях) можно использовать в полученном виде, но для повышения прочности концевого конуса (винтовые сваи, забивные стойки для забора и т. д.), линии контакта «зубцов» можно заварить, швы обработать и покрасить защитным составом.
