Как сделать дровяную печь 2 в 1 из газового баллона с параллельным подогревом воды - «Сделай сам»
Такая печь 2 в 1 просто незаменима на подворье или на даче для обогрева, приготовления пищи и кипячения воды в отдельном баке. Для ее изготовления достаточно умения обращаться с простыми инструментами по металлу.

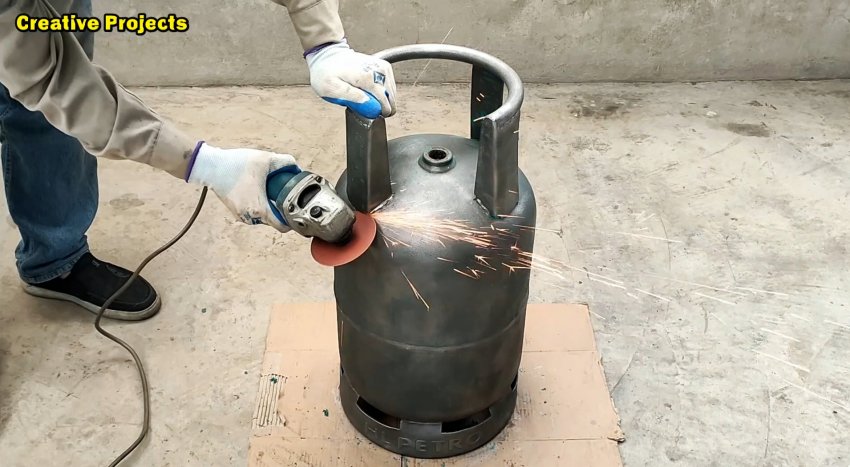

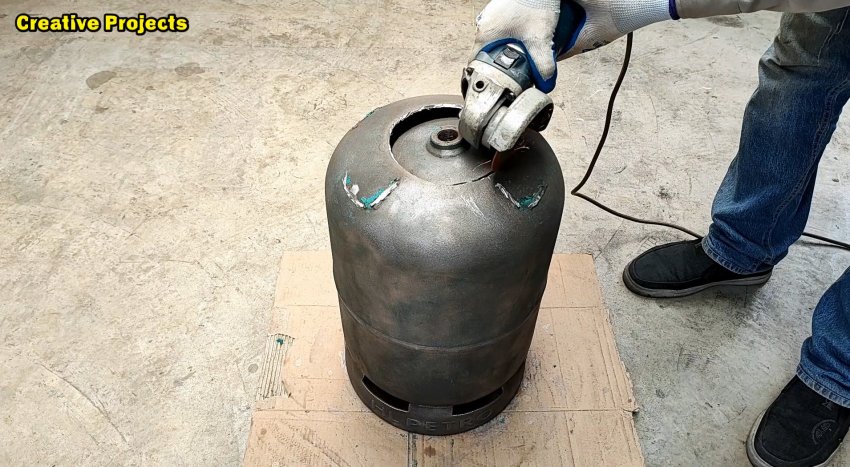

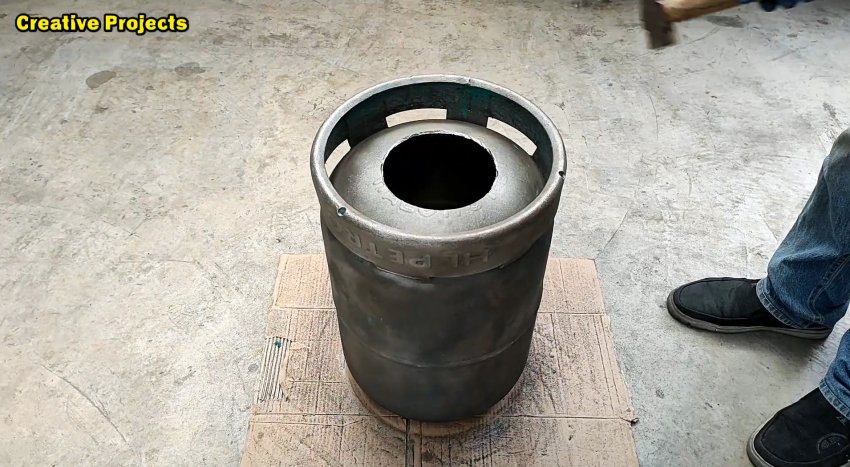

Отрезаем воротник с верхнего днища баллона болгаркой. На центр нижнего и верхнего днища ставим круглую трубу, обводим ее и вырезаем круги.

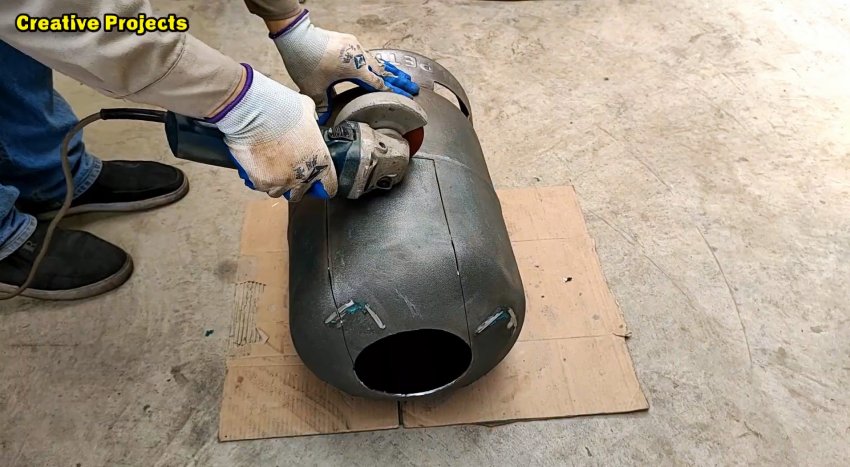

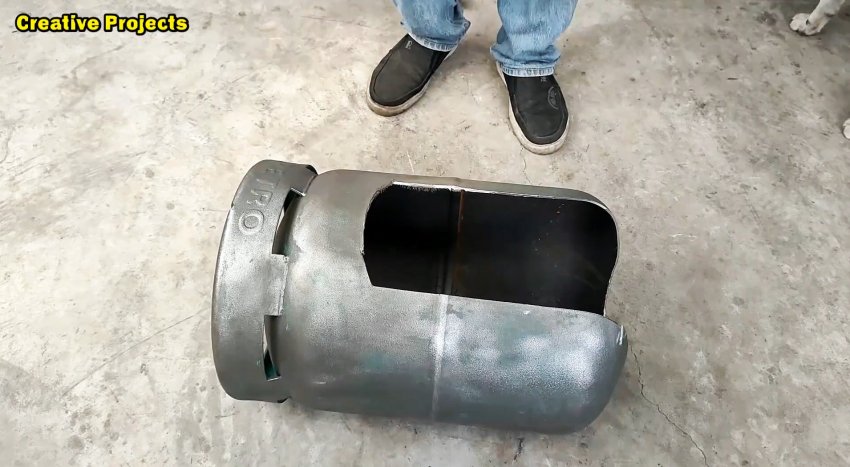

К боку баллона от центра до отверстия в верхнем днище прикладываем лист бумаги нужной ширины, обводим его и вырезаем отмеченный фрагмент.

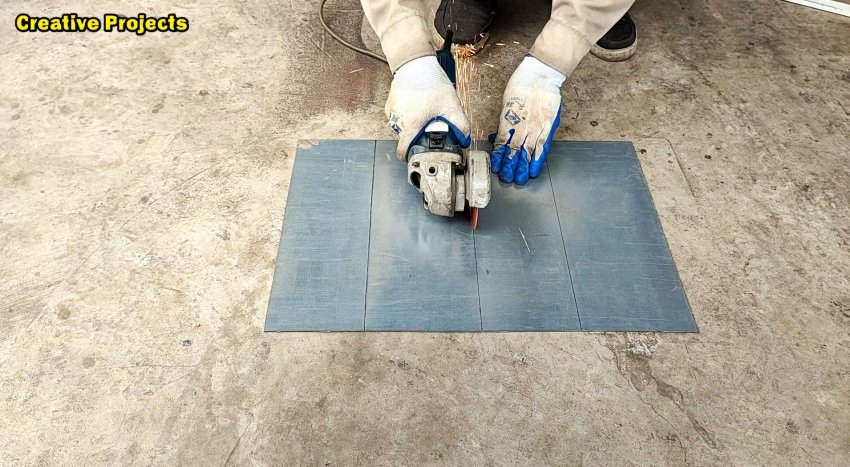

На квадратном листе металла заданных размеров проводим 3 параллельные линии с равным шагом и выполняем по ним неглубокие прорези. Сгибаем лист по прорезям в замкнутый квадратный канал и завариваем стык.
Откладываем от края канала 12 см и на двух противоположных сторонах проводим ниспадающие диагонали. На смежную сторону вертикально устанавливаем круглую трубу так, чтобы ее диагональ совпала с концами диагоналей на канале. Очерчиваем полукруг, обводя внешнюю сторону круглой трубы.

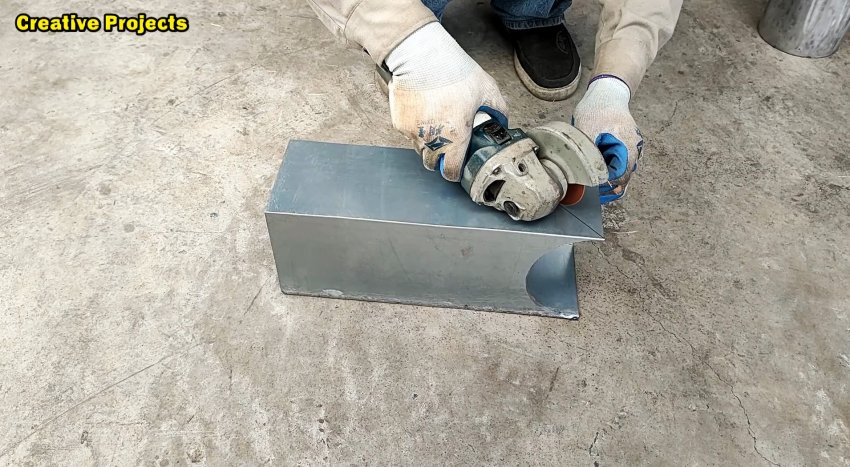

К противоположной стороне канала прикладываем круглую трубу диагональю к кромке стороны и обводим полукруг. Вырезаем полученный контур болгаркой.

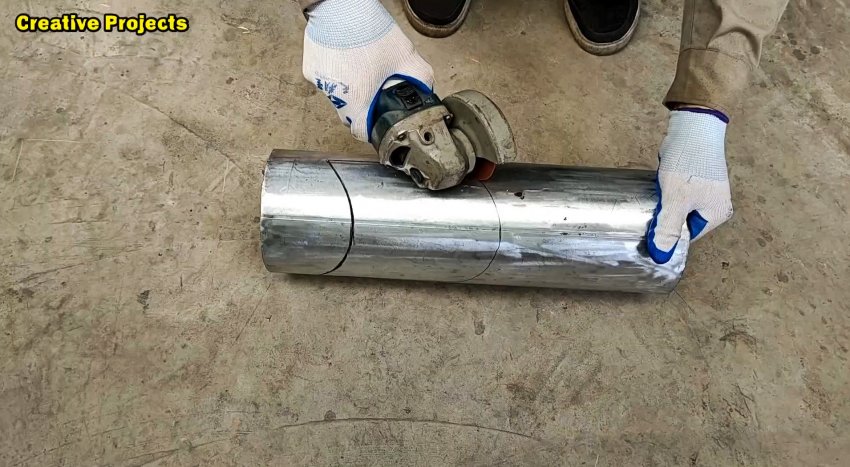

Увеличиваем прорезь на боковой поверхности баллона к нижнему днищу. Зачищаем торцы круглой трубы длиной 45 см и диаметром 14 см. Трубу через боковую прорезь в баллоне вставляем в отверстие нижнего днища.
Канал вырезами накладываем на круглую трубу, опирая его на нижнюю сторону выреза баллона, и фиксируя на трубе линии контакта с каналом. Соединяем на трубе концы проведенных линий прямыми и вырезаем полученный контур.

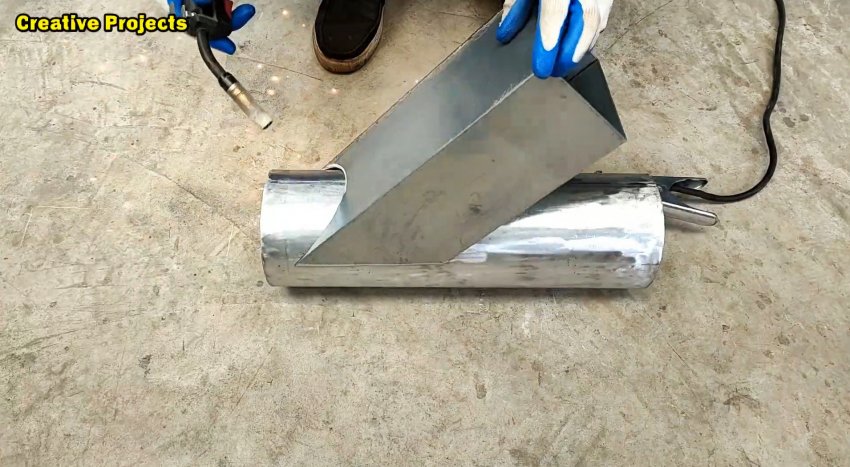

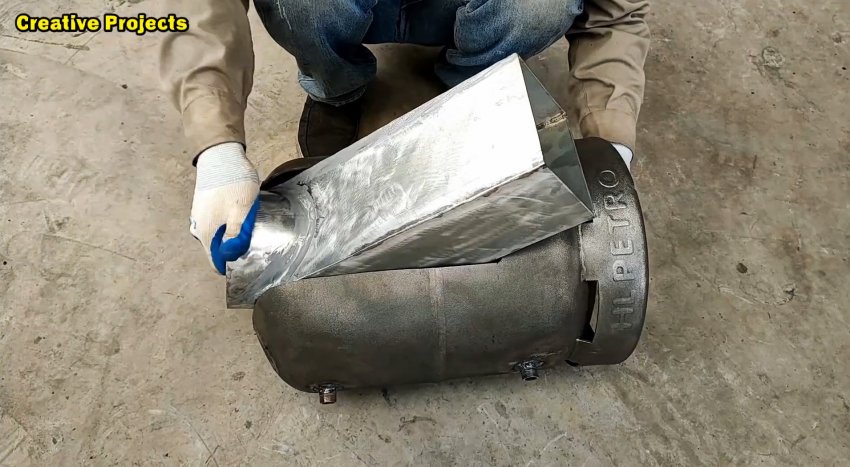

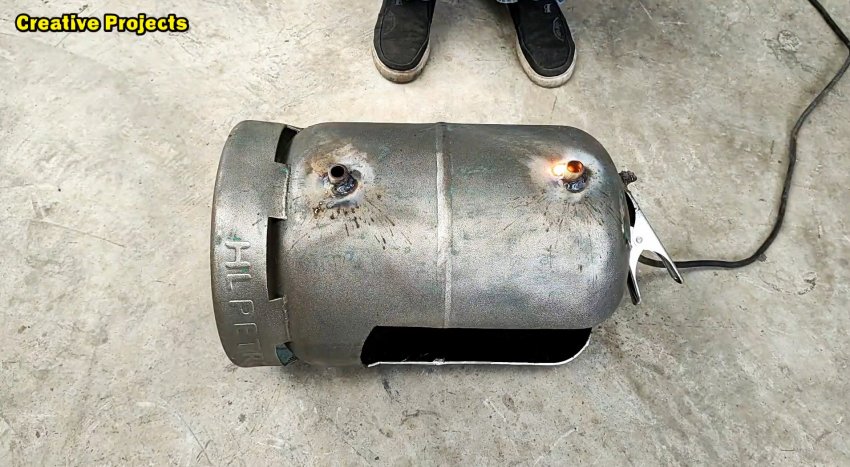

Накладываем канал вырезами на вырез круглой трубы и завариваем вкруговую по линиям контакта. В боковой стенке баллона по вертикали выполняем два отверстия, куда ввариваем сгоны с наружной резьбой.

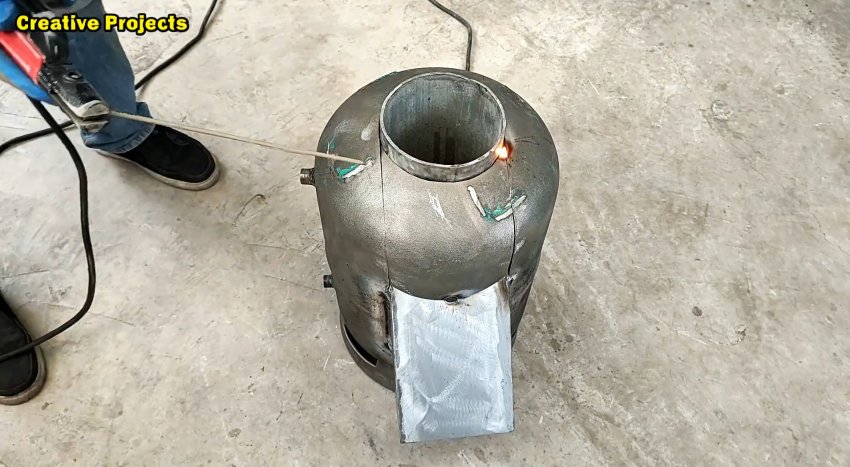

Полученный узел устанавливаем на место в баллон и производим приварку. Также обвариваем линии контакта трубы с баллоном. Вырезанный ранее фрагмент в стенке баллона ставим на место и завариваем.

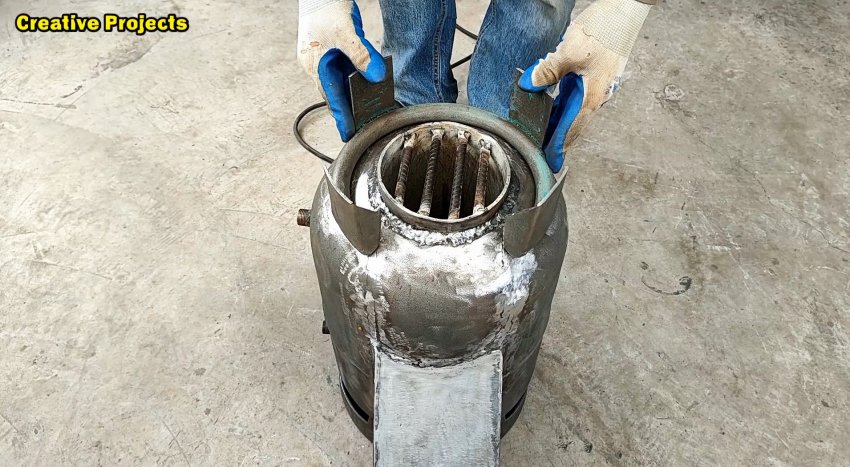

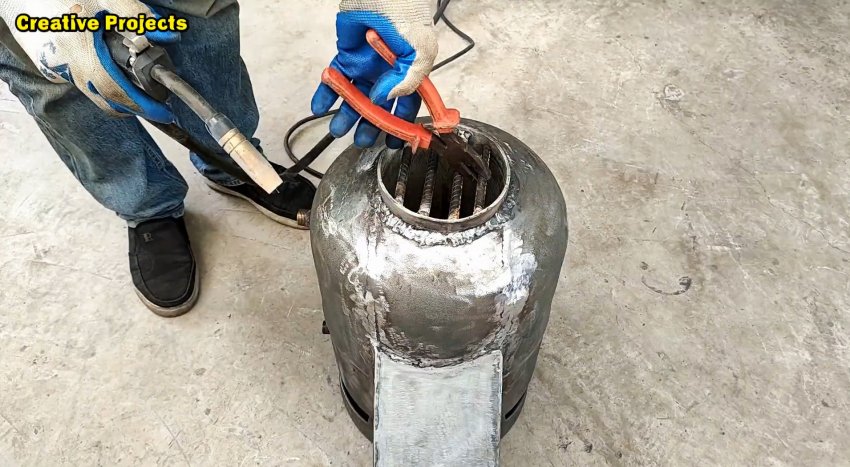

В круглую трубу на уровне верхнего днища вставляем куски арматуры и привариваем.

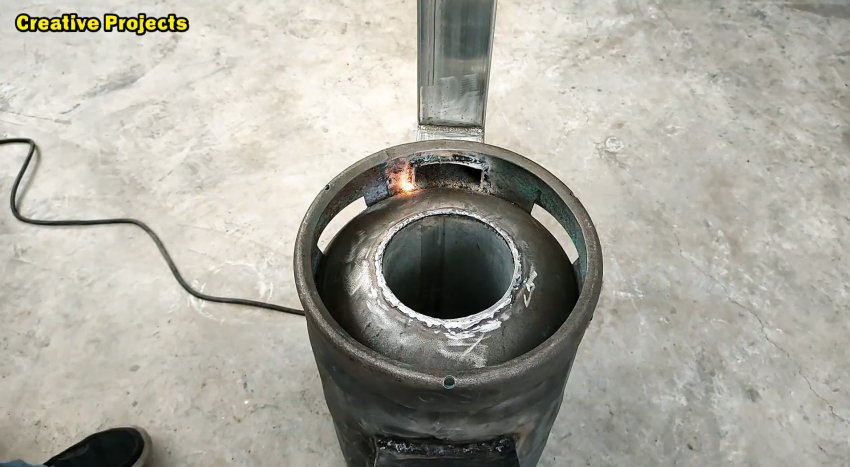

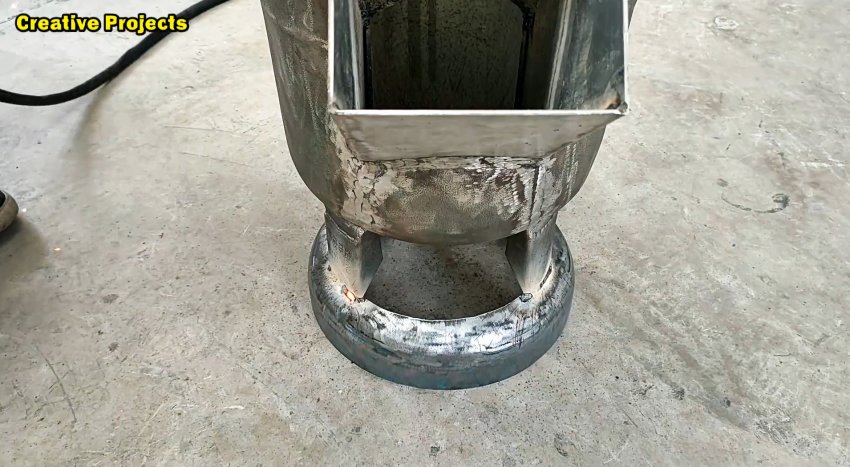

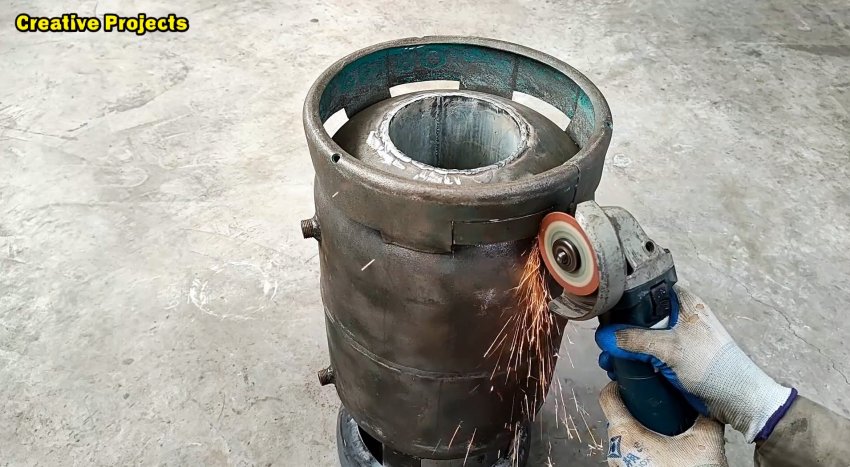

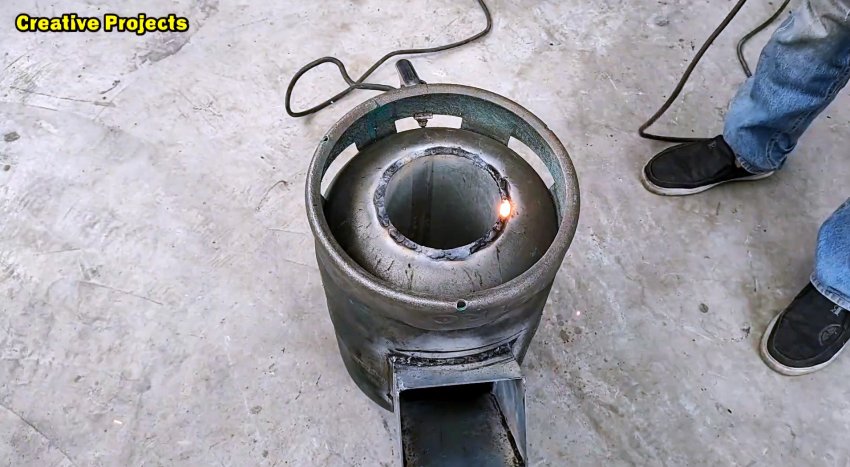

Перевернутый воротник укладываем на верхнее днище и завариваем. Ножки воротника ставим на сферическое кольцо и также привариваем.

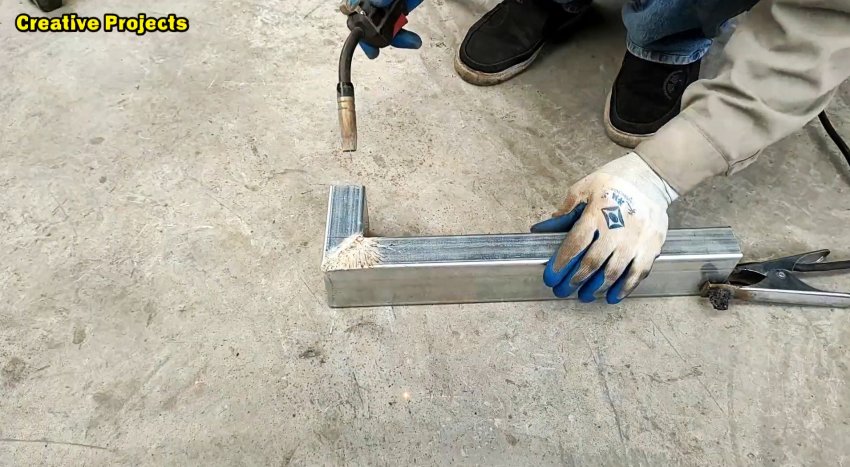

Ближе к концу профильной прямоугольной трубы по вырезу сгибаем ее под прямым углом с заваркой.
В верхней части опорного башмака делаем вырез под профильную прямоугольную трубу, которую вставляем короткой стороной снаружи и завариваем. Прорези в опорном башмаке завариваем пластинами.

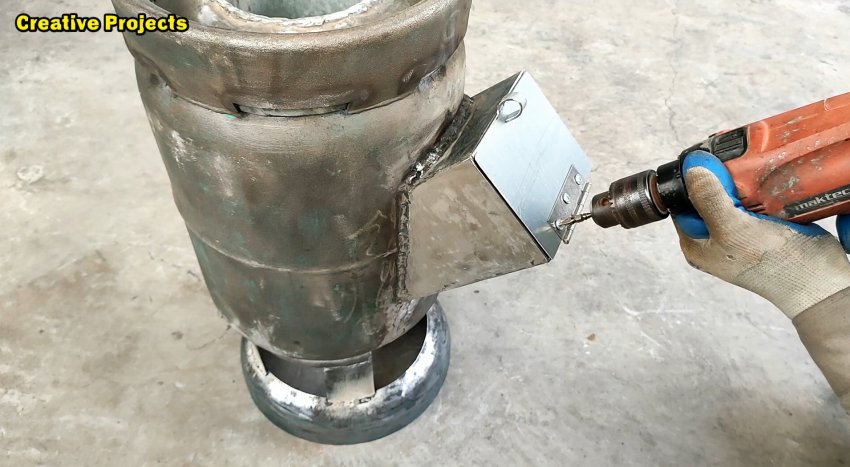

К входу топки крепим откидную дверцу на универсальной петле.

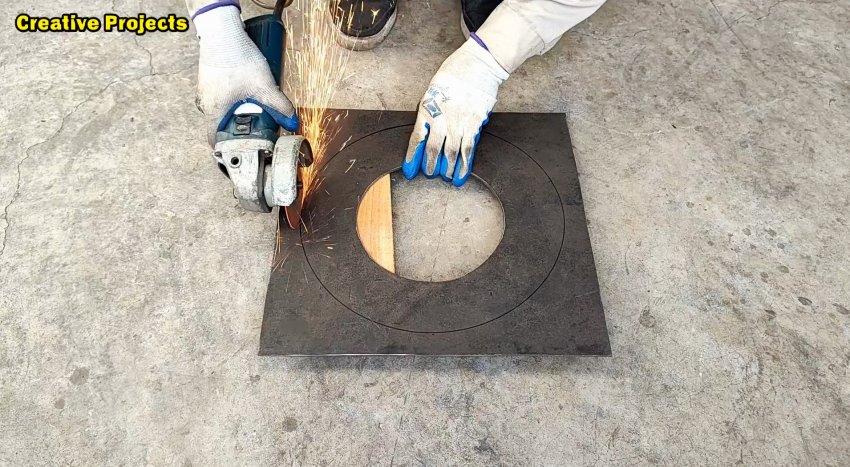

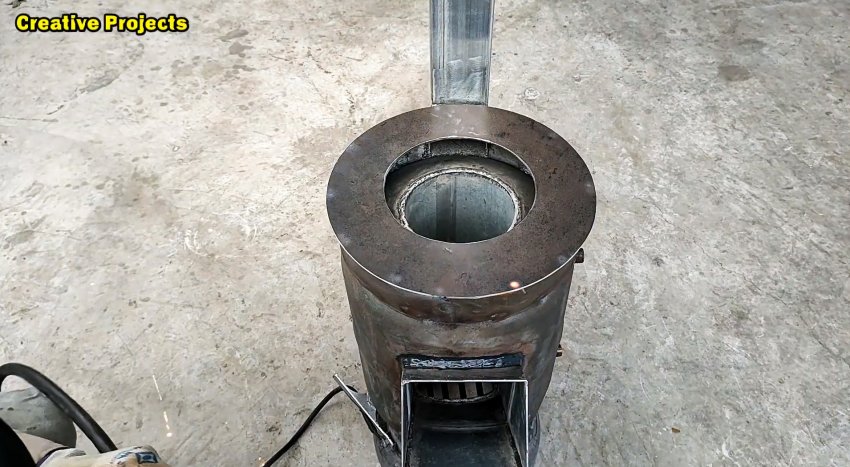

Из металлического листа вырезаем кольцо заданных размеров. Накладываем его на опорный башмак и привариваем. Окрашиваем печь термостойкой краской.

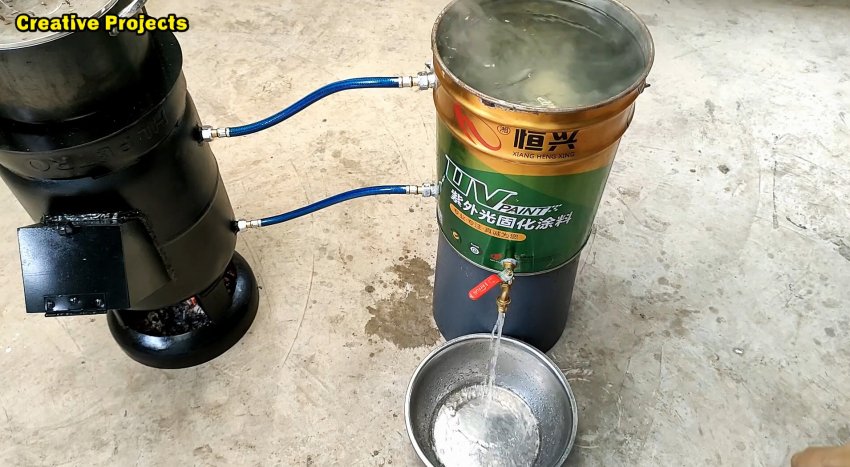

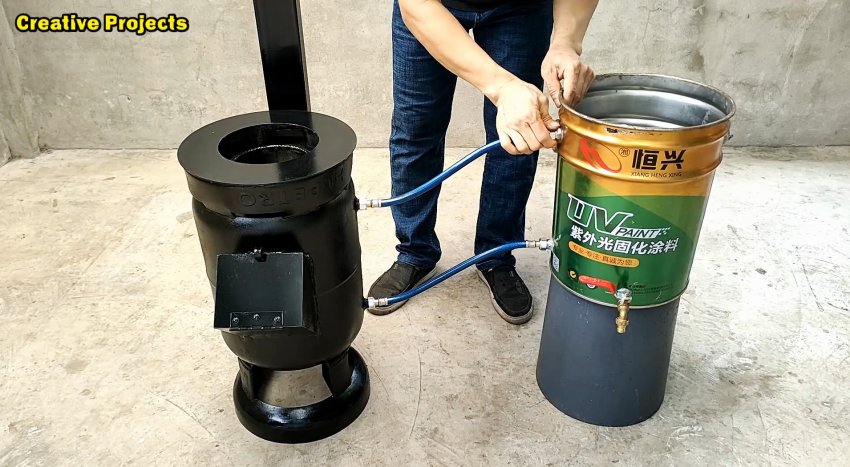

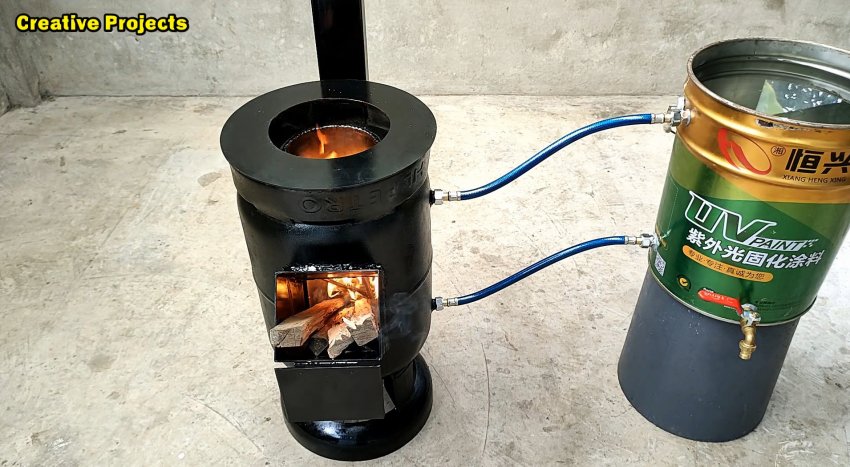

Рядом с печью устанавливаем на подставку металлический бак с двумя сгонами и краном внизу. Соответствующие сгоны печи и бака соединяем термостойкими гибкими шлангами.

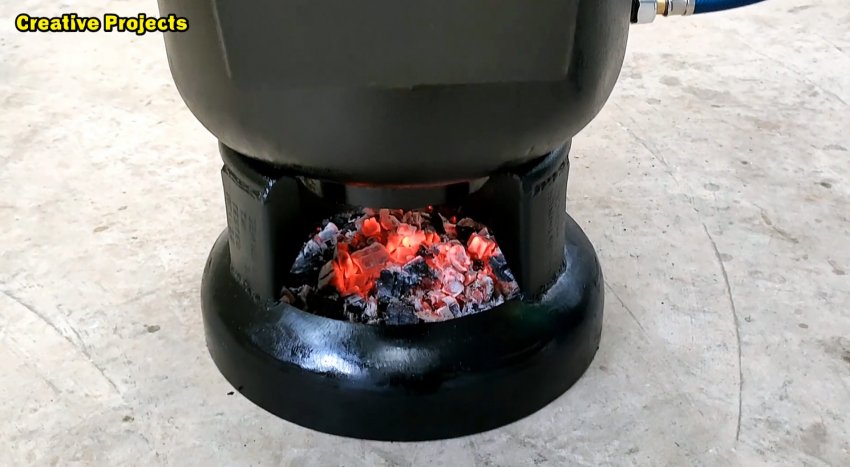

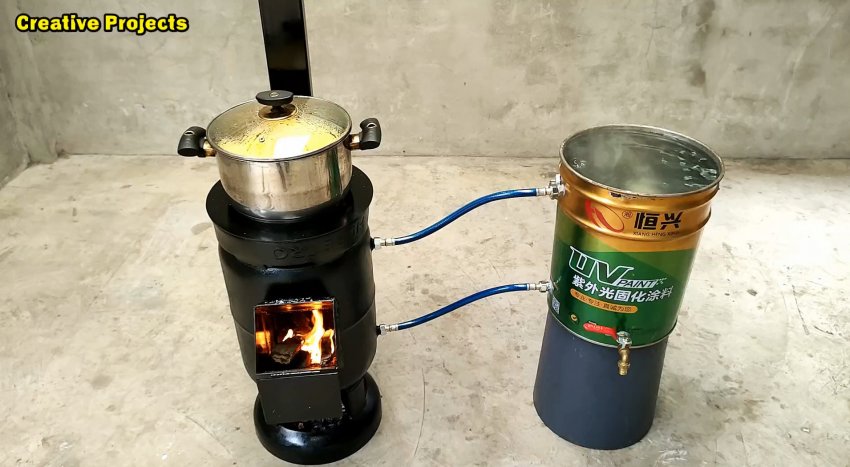

Заполняем бак и кольцевое пространство в печи водой. Разжигаем в топке дрова и печь готова к приготовлению пищи, нагреву воды и обогреву помещения.
