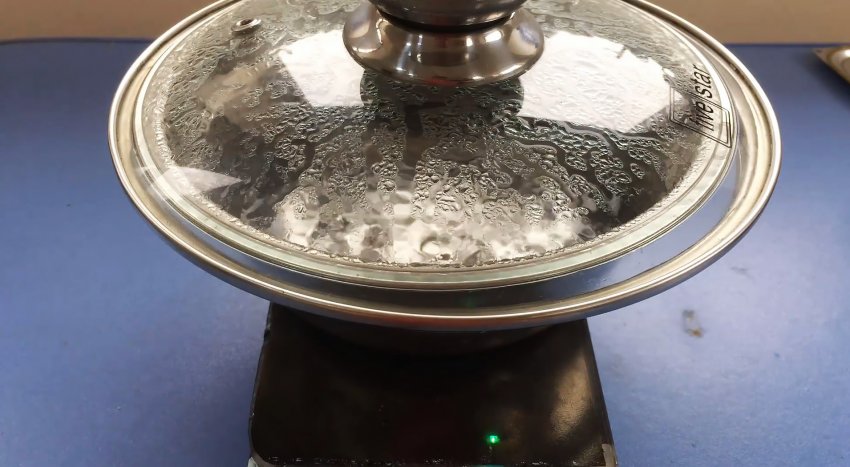

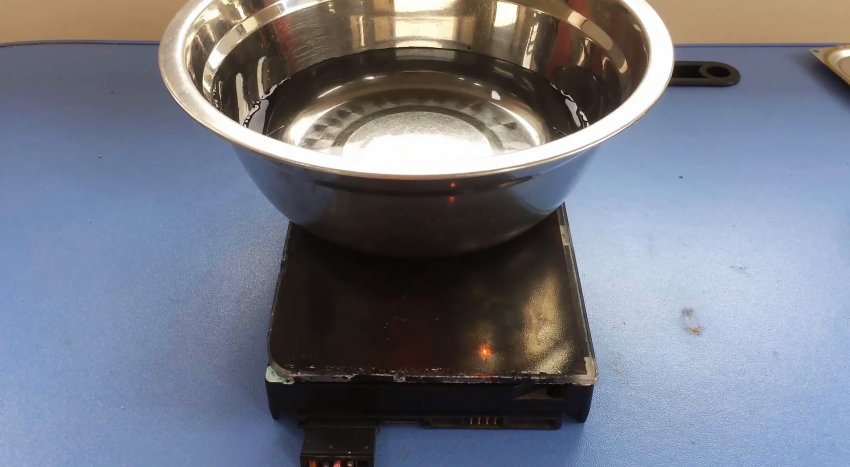

Как сделать индукционную плиту 12 В в корпусе старого жесткого диска - «Сделай сам»

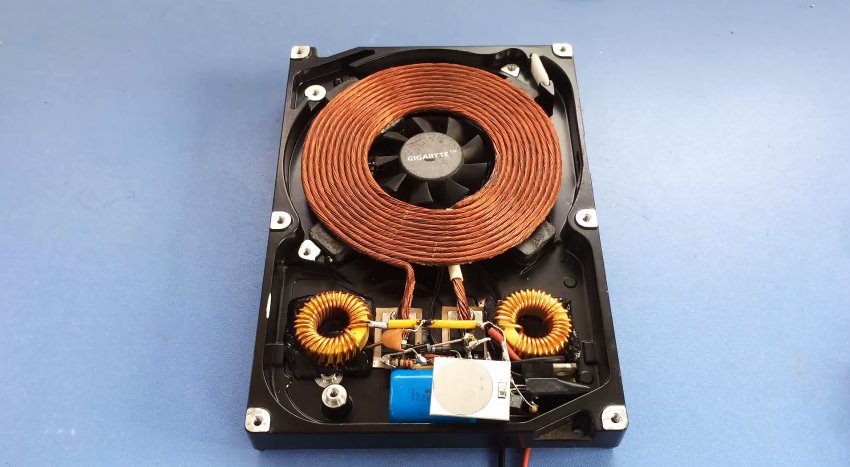

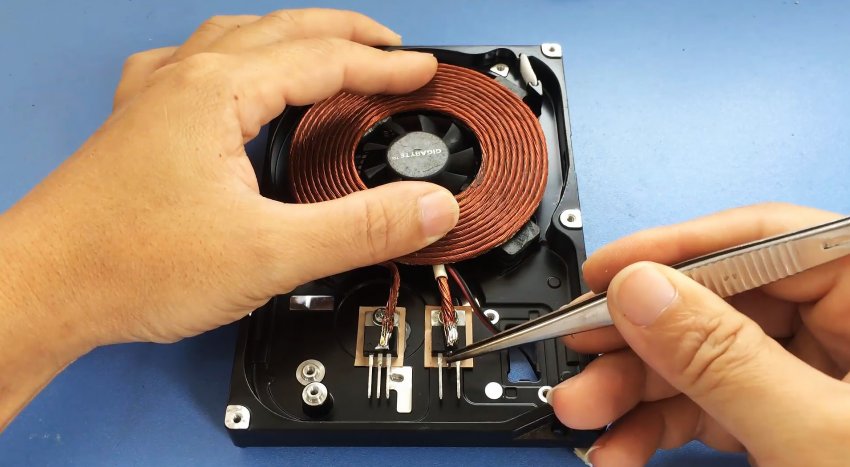

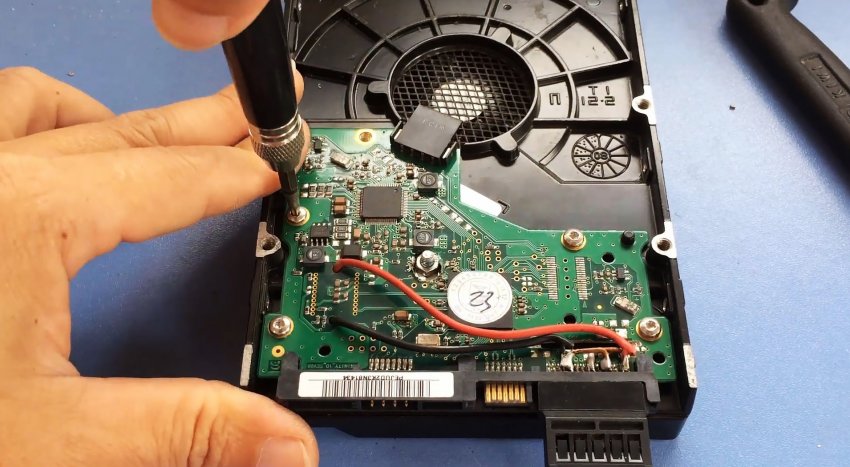

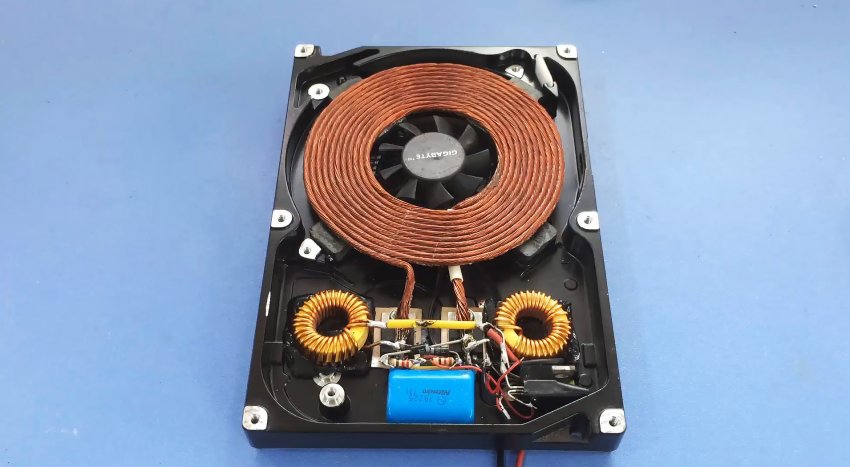

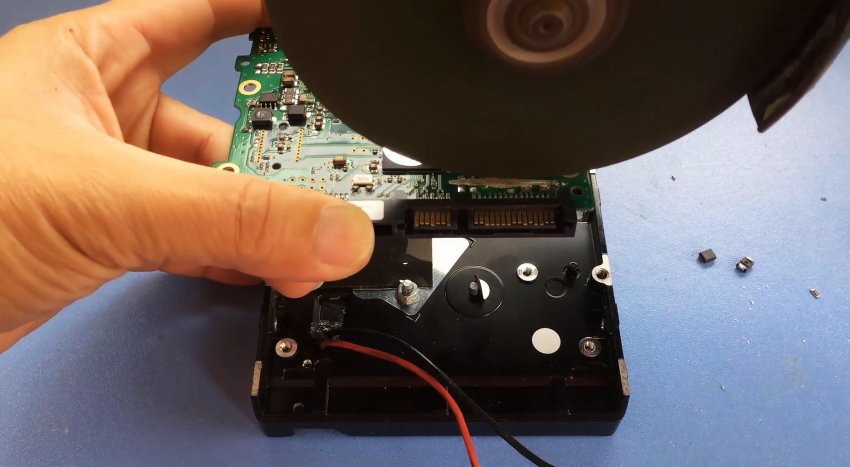

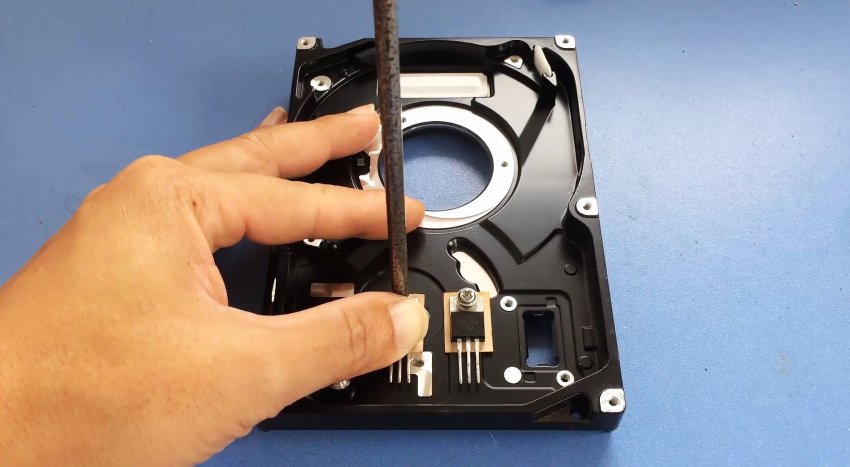

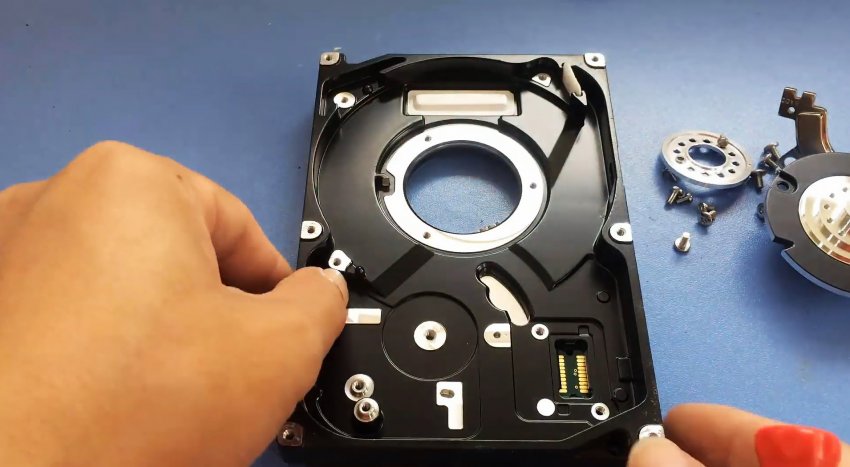

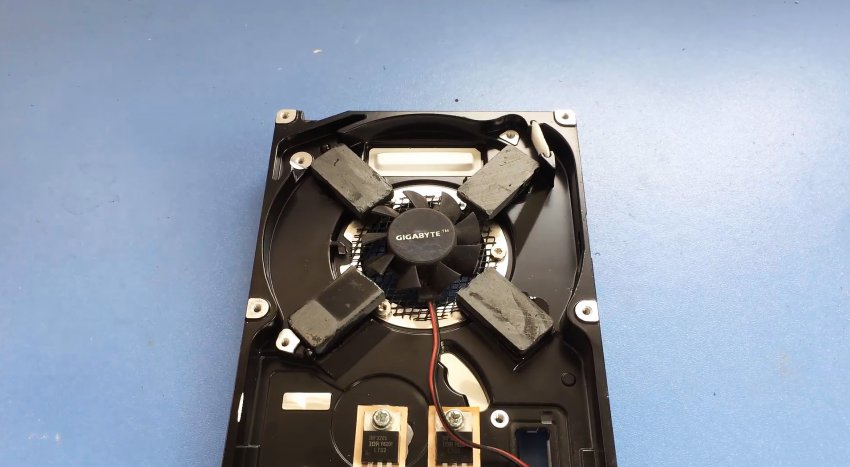

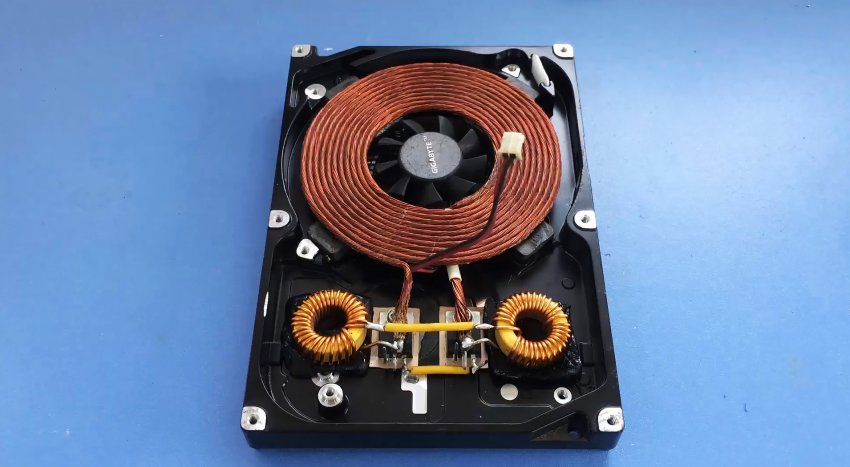

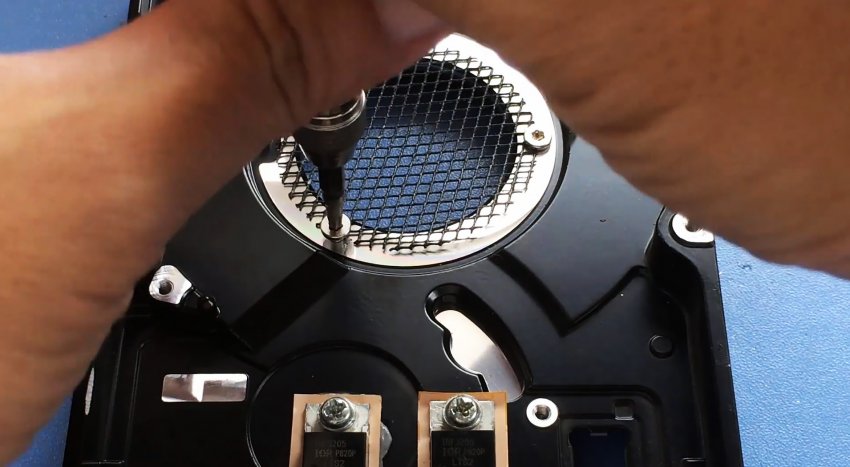

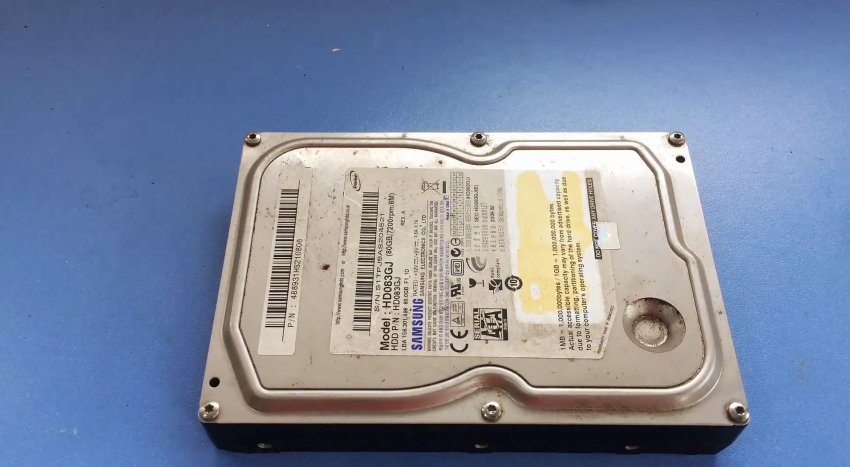

Простейшая двухтранзисторная схема индукционного нагревается. В образце, который будет описан ниже, имеется сенсорная кнопка с ключом на транзисторе и стабилизатором напряжения. Для простоты повторения, второстепенная схема коммутации с сенсорной кнопкой не указана. Изготовление индукционной мини плити 12 В Для этого с HDD снимается верхняя крышка и вынимается вся его начинка. Также откручивается электронная плата. На оставшемся основании подготавливаются два отверстия, в которые устанавливаются ходовые N-канальные полевые транзисторы IRF3205 (можно взять аналогичные мощные полевики с высокой скоростью переключения и низким сопротивлением). Они нужны для использования постоянного тока вместо переменного. Транзисторы изолируются от основания! Далее со старой видеокарты, кулера оперативки или еще откуда-то снимается 90 мм вентилятор. Его лучше брать с металлическим основанием и лопастями. Он крепится в широком отверстии подложки на шурупы, суперклей или другими способами. Вокруг него устанавливаются ферритовые подушечки (можно найти на радиорынке или проявить смекалку). На них укладывается 10 витков катаной медной проволоки диаметром 6 мм, используемой в качестве нагрузки триггерной схемы и одновременно нагревателя (она подпаивается к стокам полевиков). Вокруг транзисторов крепятся 2 индуктивных катушки (30-32 витка провода 0,8 мм на ферритовом или другом диэлектрическом сердечнике). Под них также прокладывается диэлектрический материал. Одним выводом катушки подпаиваются к стоку своего транзистора, вторыми соединяются между собой. Далее соединяются перемычкой истоки полевиков. Перед этим для удобства можно отогнуть их затворы. Между стоками устанавливается термостабильная емкость от 2 до 6 мкФ (в данном случае 2,3 мкФ). Между затворами впаиваются два последовательно соединенных резистора по 220 Ом. От затворов к стокам рядом расположенных транзисторов впаиваются выпрямительные диоды 1n4007 (анодом к затвору). Питание подается на центральную точку между индуктивными катушками (« ») и на истоки транзисторов («-»). Устанавливается линейный стабилизатор напряжения L7805CV (LM7805). Его вход подключается на перемычку между двумя катушками, земля – на среднюю точку между двумя резисторами. Рядом с ним крепится МОП-транзистор (irfz44), заменяющий реле, питающее вентилятор и схему генератора. Сверху этих элементов через малую емкость припаивается кнопочный сенсорный датчик включения/выключения схемы. Далее ставится на место электронная плата на тыльной стороне подложки и вход питания подпаивается на родной разъем HDD. Корпус закрывается и изделие готово к испытаниям. Проведенные тесты показывают, что задуманное реально работает. Если у вас установлен кардиостимулятор, не находитесь близко при включенном устройстве! Смотрите видео Еще одна конструкция: Как сделать простую индукционную плиту на двух транзисторах - https://sdelaysam-svoimirukami.ru/7031-kak-sdelat-prostuju-indukcionnuju-plitu-na-2-tranzistorah.html
