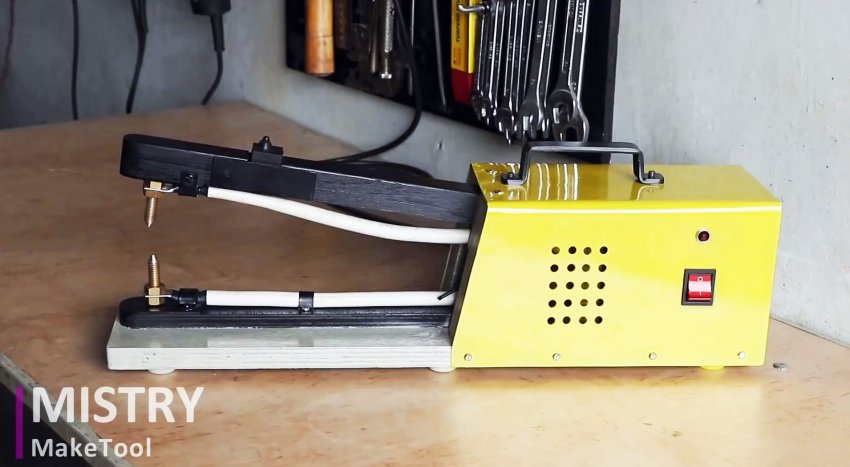

Как сделать аппарат для точечной сварки из трансформатора старой микроволновки - «Сделай сам»

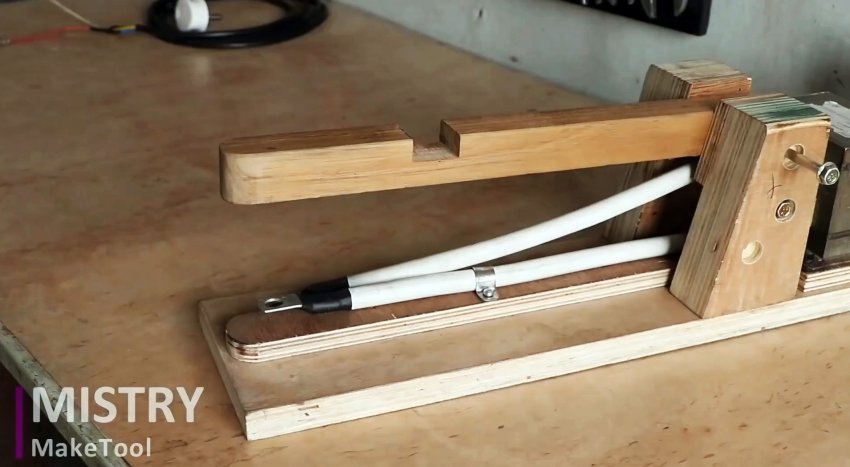

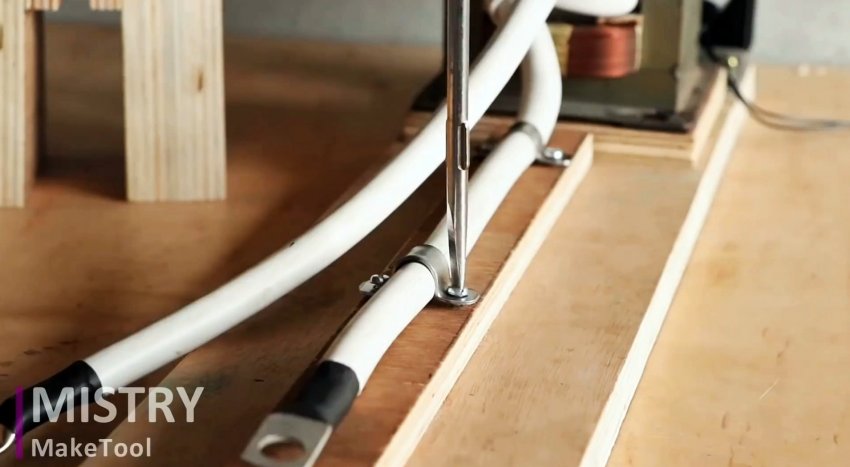

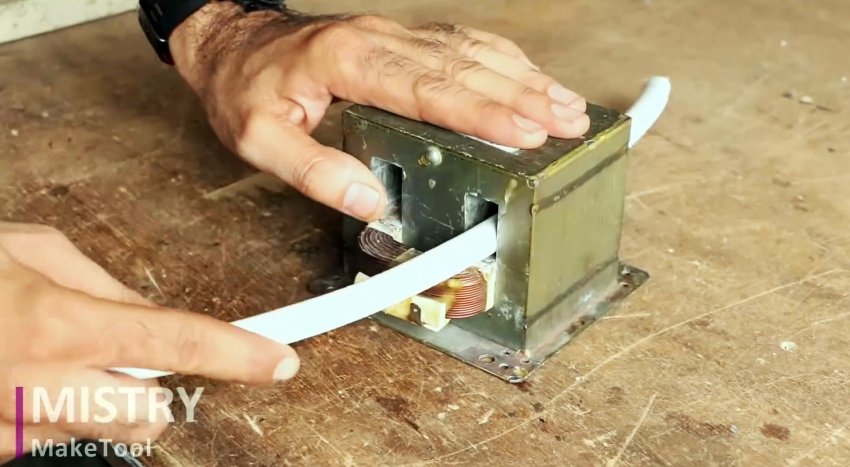

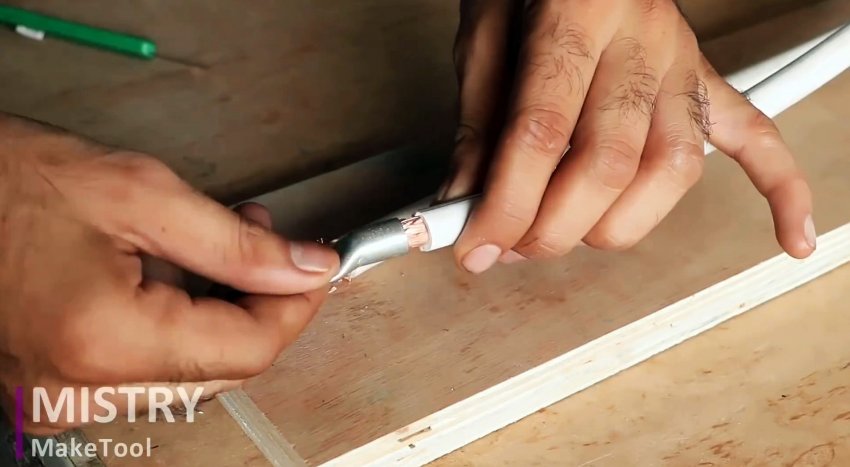

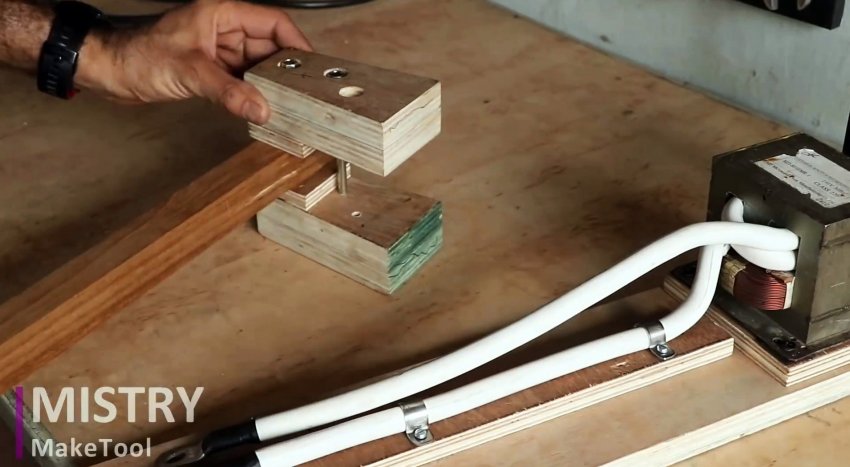

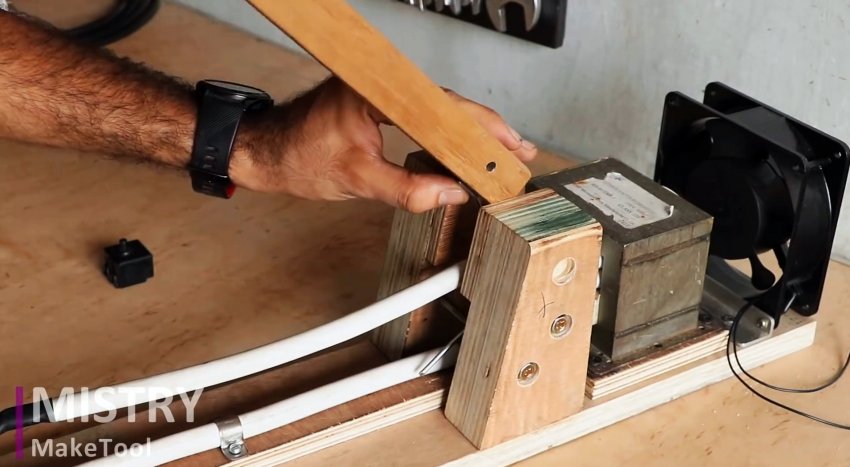

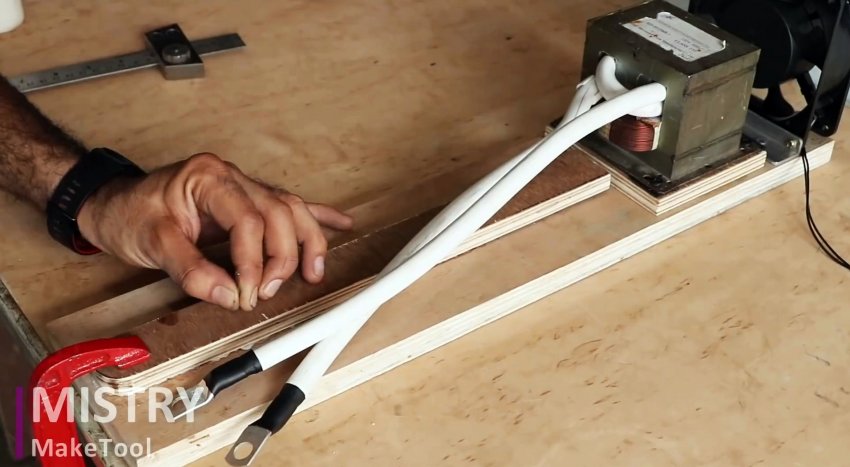

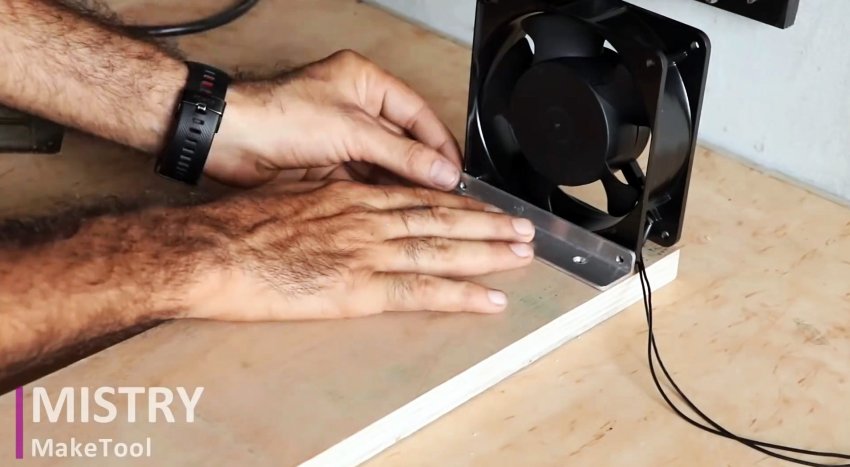

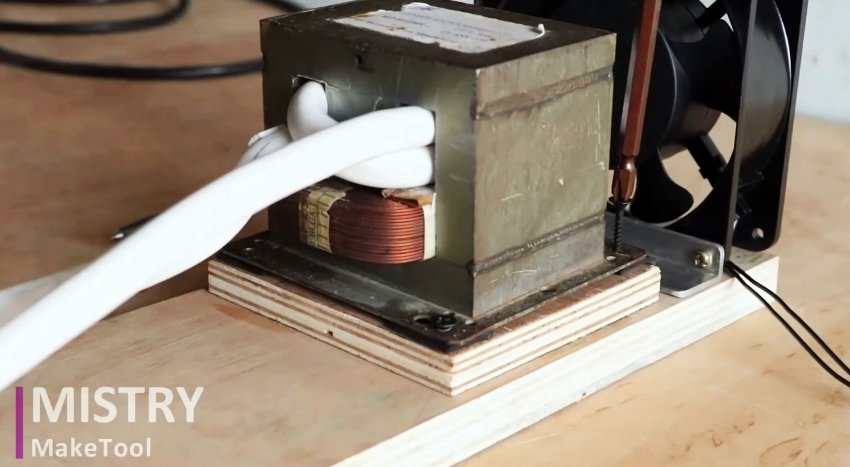

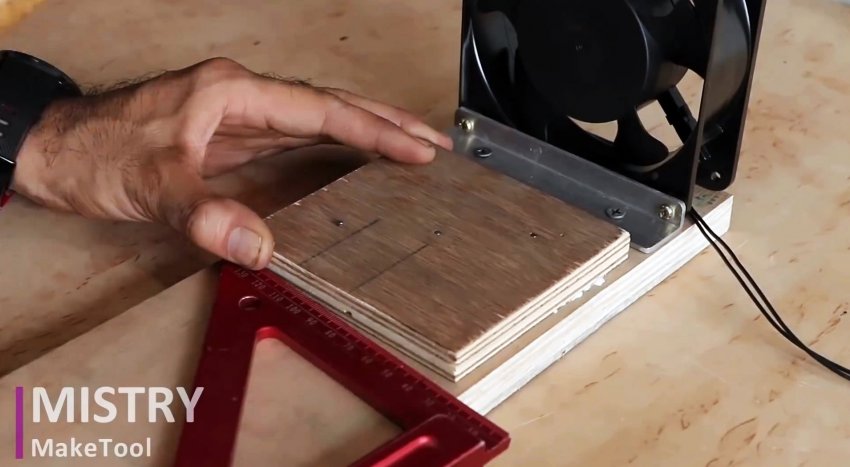

В домашней мастерской всегда найдется дело для аппарата точечной сварки, но самый простой из них в магазине стоит от нескольких тысяч рублей. Если из старой микроволновки извлечь трансформатор, то такой аппарат можно сделать своими руками при минимальных затратах. Заводим в образовавшиеся отверстия кабель двойной петлей, заранее удалив наружную оболочку. Подравниваем концы кабеля, оголяем жилы и обжимаем их наконечниками с помощью обжимных клещей. На линии контакта надеваем термоусадочные кембрики, отрезаем лишнее и с помощью огня зажигалки производим их усадку (герметизацию). К полосе многослойной фанеры поперечно по торцу с помощью уголка из алюминия крепим вентилятор. Квадрат многослойной фанеры приклеиваем и прибиваем гвоздями к полосе перед вентилятором. Закрепляем на нем трансформатор через прокладки, нарезанные из наружной оболочки кабеля. Впритык к основанию трансформатора приклеиваем и прибиваем по центру нижней полосы узкую полоску фанеры. Два одинаковых фанерных квадрата склеиваем по большим плоскостям и разрезаем на две равные части по косой линии. К узким краям полученных фрагментов приклеиваем и прибиваем две короткие накладки из фанеры, повторяющие их контуры. Один конец кабеля крепим к узкой полосе двумя скобами. Части с косиной и накладками ставим на основание и прижимаем к трансформатору вертикальной стороной так, чтобы между ними сверху свободно качался брус из дерева. Выполняем на боковой стороне фрагмента с косиной сверху отверстие, проходящее точно посередине накладки. Ниже накладки в стойках сверлим еще два отверстия. В верхнее отверстие вставляем болт, вокруг которого будет качаться деревянный брус между двумя стойками. Наносим клей на большие основания фрагментов с косиной и устанавливаем на место. Снизу через основание закрепляем их шурупами. В расчетном месте деревянного бруса-качалки вырезаем углубление для установки переключателя. Заостряем концы двух медных стержней, используя диск болгарки. Под наконечник нижнего конца кабеля укладываем диэлектрическую прокладку и закрепляем ее через отверстия скобы шурупами. Сверху в наконечник нижнего кабеля вставляем плоским концом медный стержень и вкручиваем его в медную гайку под наконечником. Сверху накручиваем вторую гайку из меди и прочно затягиваем. Второй медный стержень заостренным концом вниз таким же образом закрепляем к верхнему наконечнику конца кабеля. Упираем нижний усик пружины в нижний стягивающий болт, а верхний – в ось качания деревянного бруса. Верхний конец кабеля скобой крепим снизу к брусу из дерева, подложив диэлектрическую прокладку. Прорезь сверху бруса под переключатель закрываем пластинами, приклеивая по бокам бруса. Из металлического листа сгибаем кожух на ручном гибочном станке для трансформатора и вентилятора. В его стенках выполняем гнезда и отверстия. В дне прорези под переключатель сверлим два отверстия под провода и подсоединяем их к переключателю. Одну из жил провода, идущего от переключателя, подсоединяем к концу обмотки трансформатора. Провод с тремя жилами пропускаем через отверстие в кожухе и закрепляем его хомутом к алюминиевой пластине. Одну жилу крепим к массе. Вставляем индикатор и выключатель в предназначенные для них места в кожухе и соединяем их согласно схеме. Закрепляем кожух понизу шурупами к основанию. К низу основания в шести местах прикручиваем пластиковые опоры. Включаем вилку питающего кабеля в розетку, выключатель переводим в положение «Включено», и при светящемся индикаторе, приступаем к сварке деталей, прижимая верхний электрод к свариваемым деталям, лежащими на нижнем электроде. После окончания сварки выключатель переводим в положение «Выключено» и вытаскиваем вилку из розетки. Смотрите видео 7 полезных и супер интересных самоделок из микроволновки - https://sdelaysam-svoimirukami.ru/7358-7-poleznyh-samodelok-iz-mikrovolnovki.html
