Полезные хитрости: способы красиво сварить три или четыре металлических профиля - «Сделай сам»

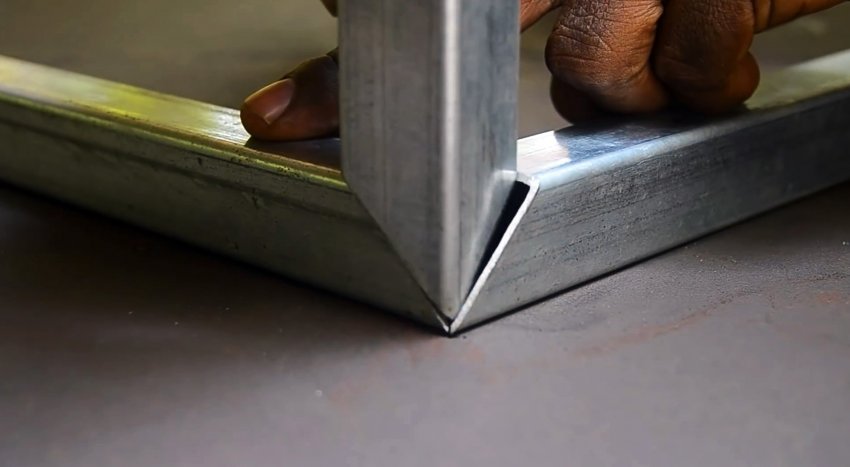

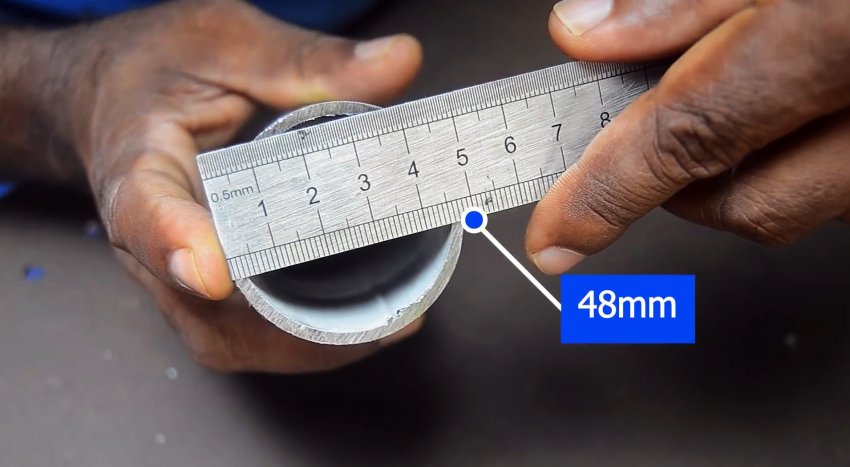

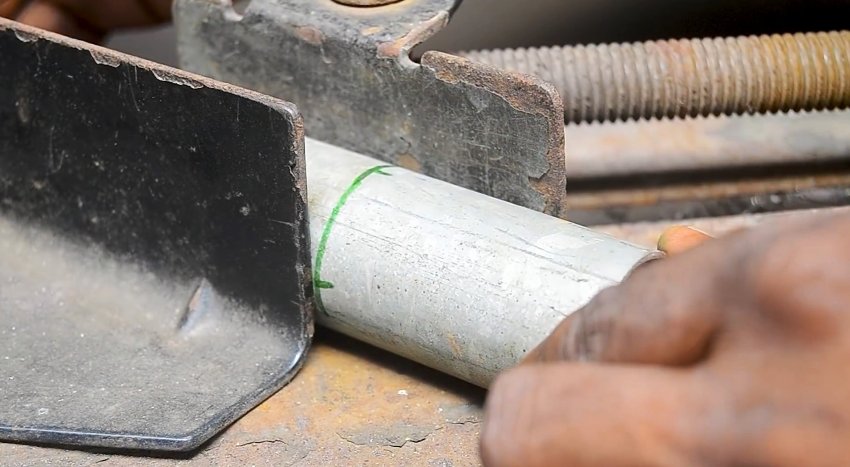

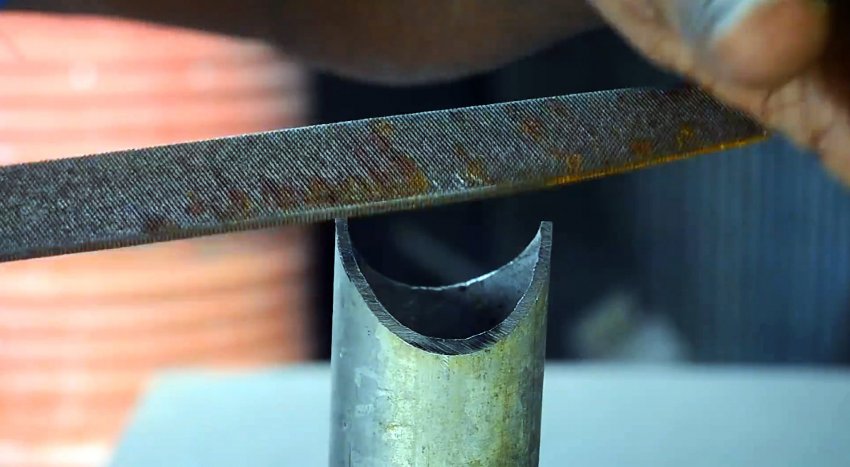

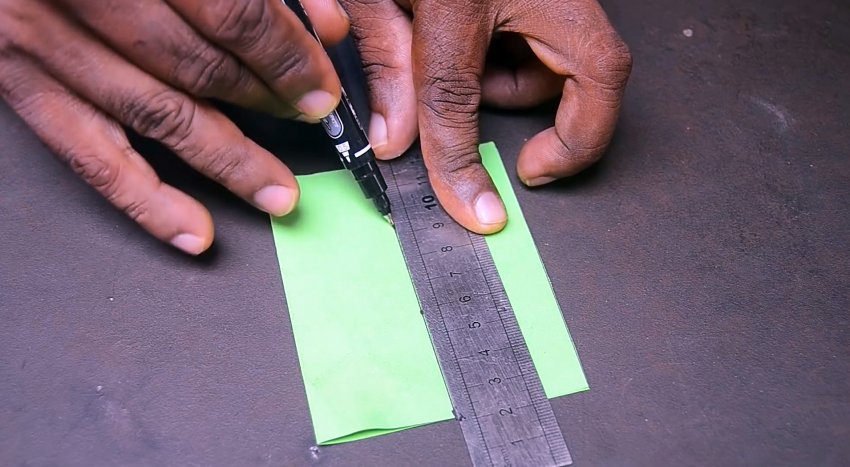

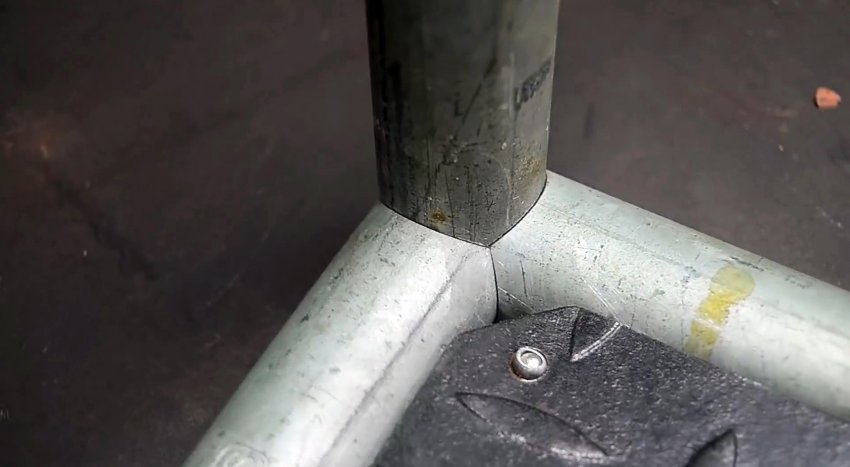

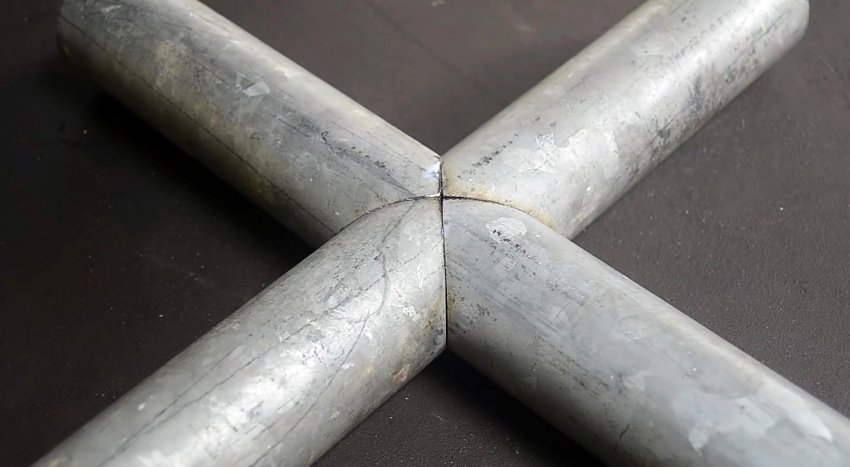

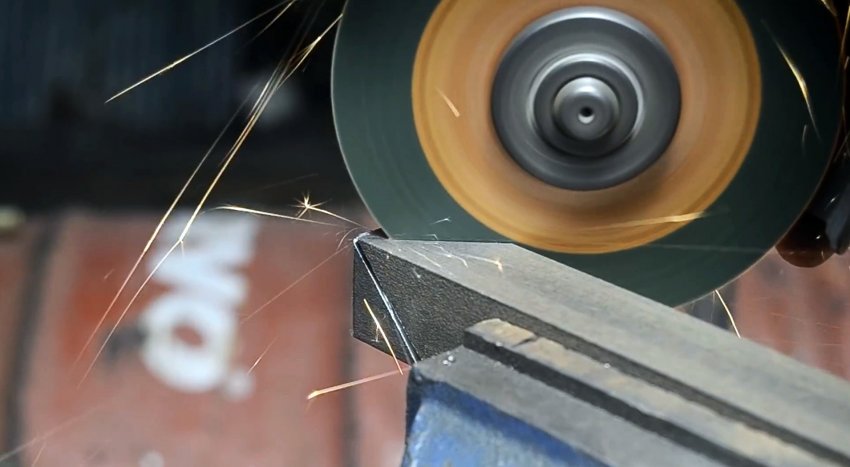

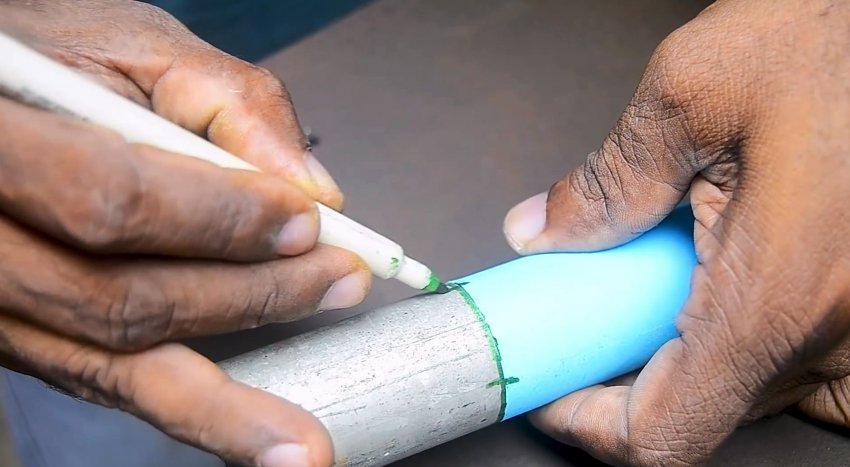

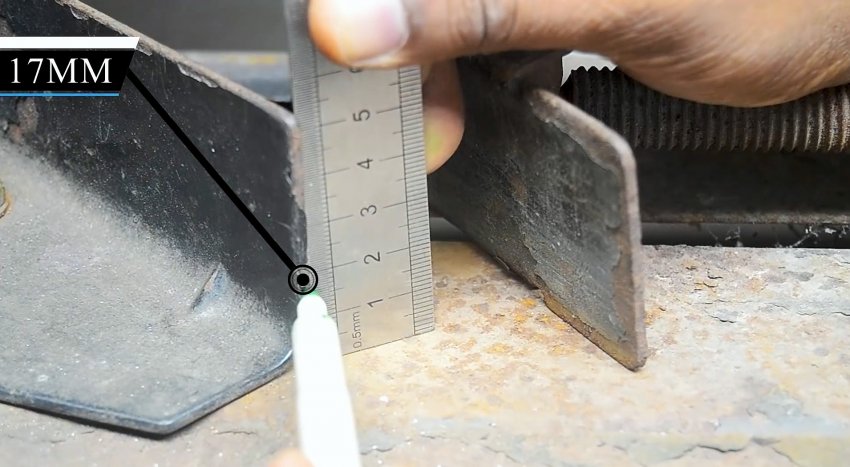

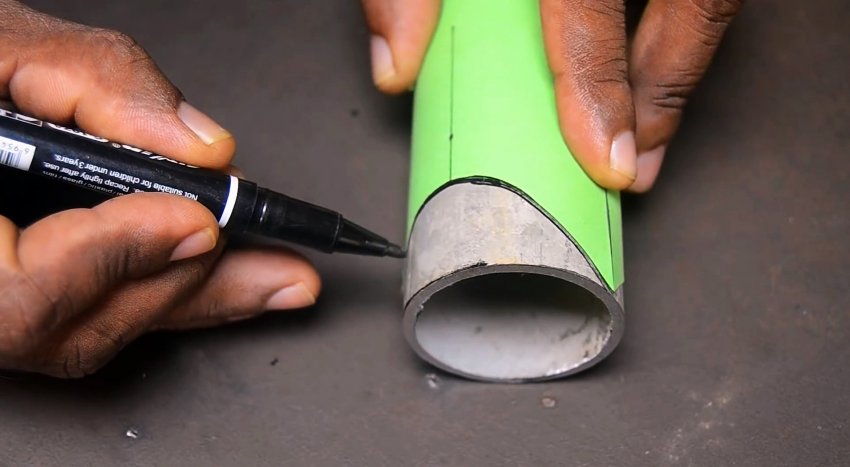

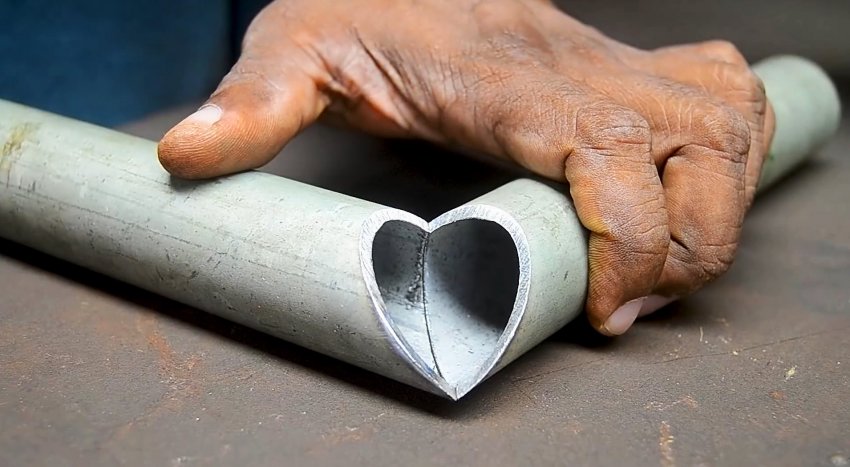

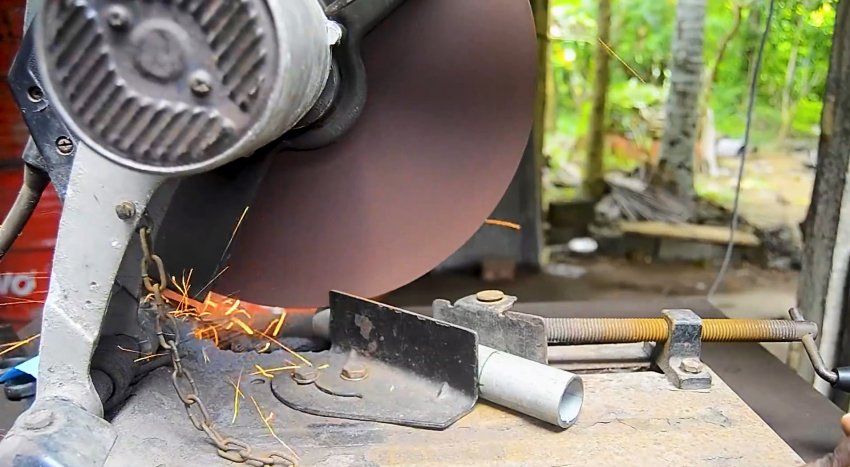

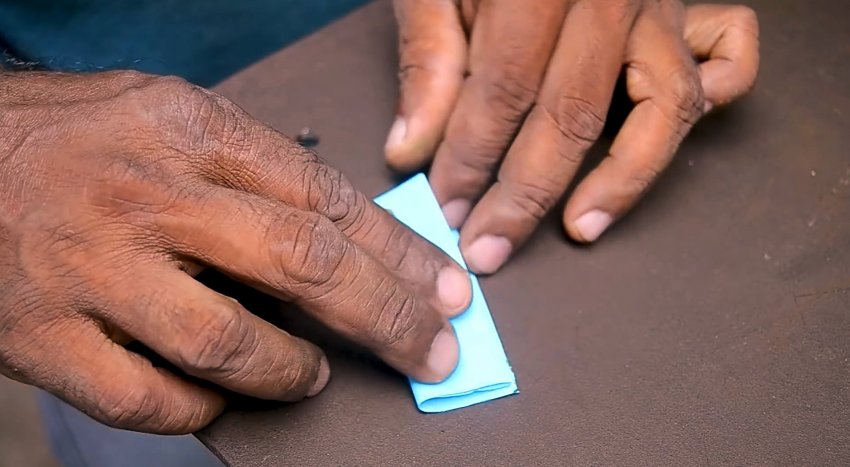

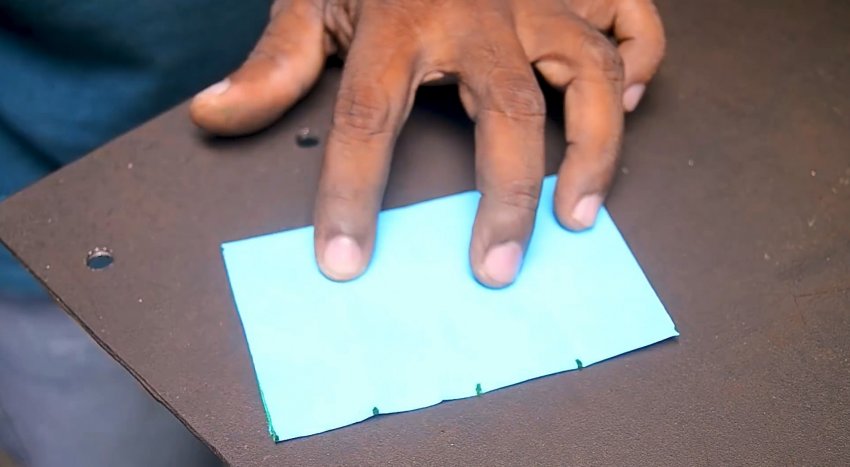

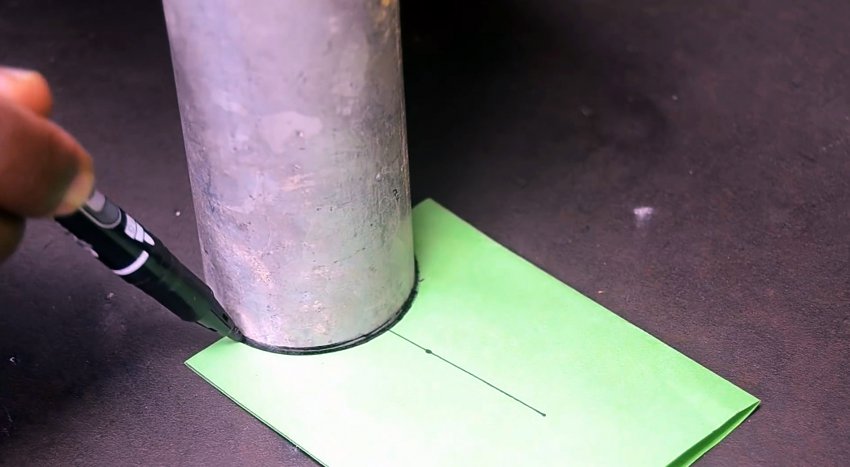

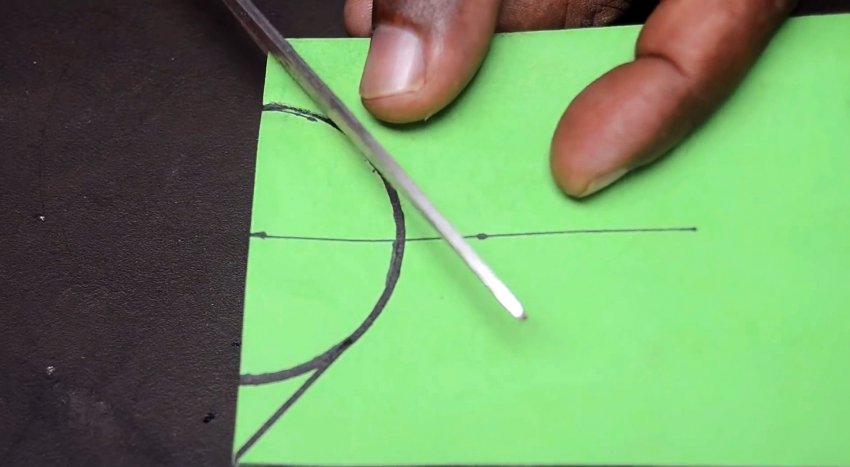

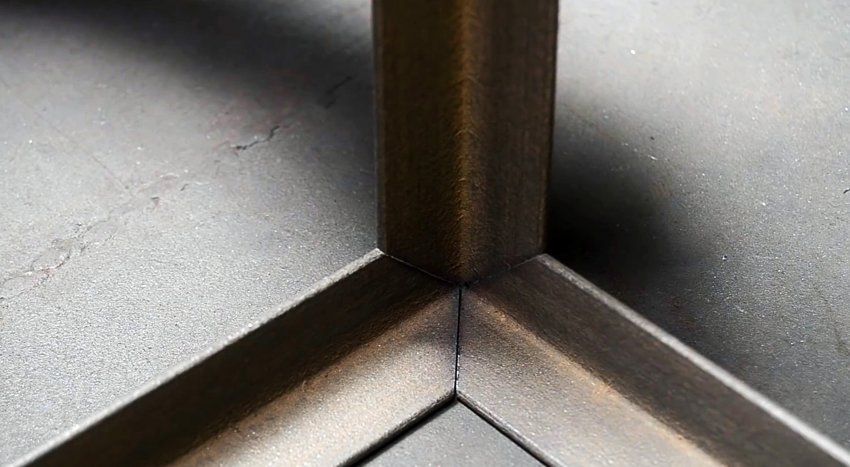

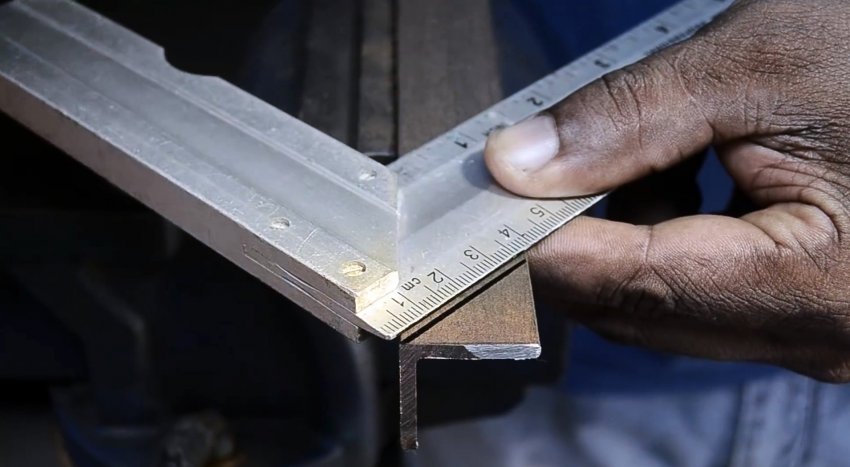

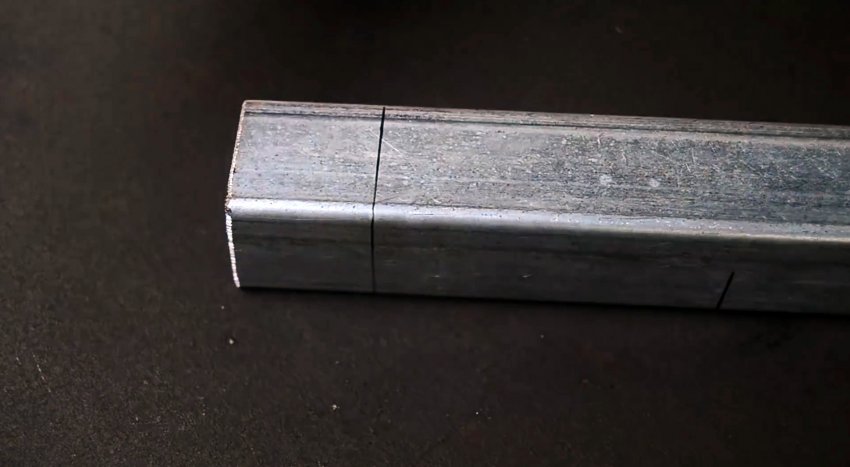

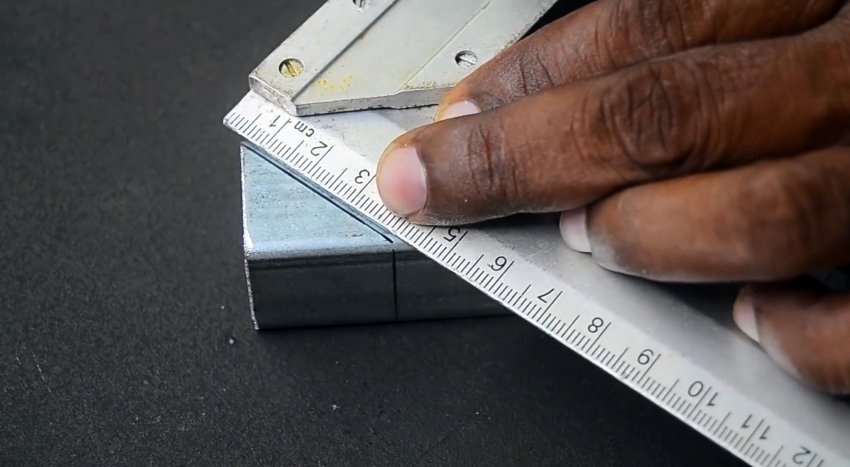

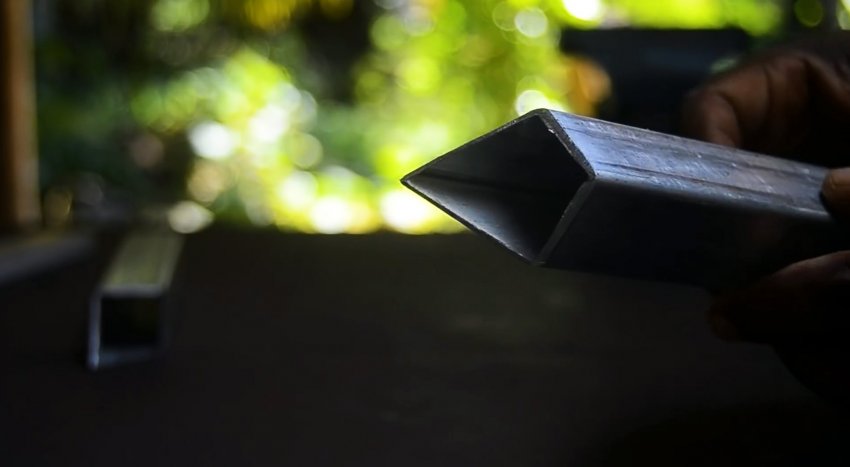

При прокладке металлических трубопроводов и сваривании металлоконструкций приходится выполнять сложные соединения. Распространены ситуации сваривания трёх профилей в разных плоскостях, например, при создании стеллажей. При монтаже систем отопления встречается перекрёстное соединения труб – когда под прямым углом в одной плоскости стыкуется четыре профиля. Соединение внахлёст нарушает геометрию и ухудшает внешний вид изделия. Зная пару секретов, можно варить надёжные конструкции с эстетичным внешним видом. Лишняя часть бумажки отрезается. Далее – сворачивается вдвое по длине. Посредине в направлении ширины проводится разметочная линия. Линейкой или штангенциркулем (точнее) измеряется внешний диаметр трубы. По обе стороны от линии на расстоянии радиуса трубы ставятся две отметки. На центральной линии также откладывается радиус трубы. Она (или обрезок) устанавливается между трёх отметок и обводится. С обоих углов листа проводятся касательные к полукругу. По ним вырезается ненужная часть бумажки. Каждая из четырёх труб оборачивается листиком, на них переносится разметка. Ненужные части отрезаются болгаркой, места соединения дорабатываются напильником либо надфилем. Конструкция готова к свариванию. Соединение трёх уголков в разных плоскостях Для состыковки трёх уголков, например, при сваривании полок, стеллажей, ящиков, их стороны нужно правильно обрезать. При помощи угольника, установленного под 45 градусов, проводятся отметки от ребра жёсткости по обе его стороны к краям профиля. Три уголка обрезаются УШМ, места соединения обрабатывается напильником. Конструкция готова. Соединение трёх «квадратов» Метод аналогичный состыковке уголков с поправкой на геометрию металлопроката. На одной стороне профиля откладывается диагональ, начиная с левого верхнего угла. На следующей (за часовой стрелкой) – перпендикуляр к длине профиля, который начинается в месте окончания диагонали. Он продолжается на следующей стороне. На последней плоскости откладывается диагональ, которая начинается в месте окончания перпендикуляра. Подготовка завершена. Соединение трёх труб в разных плоскостях Аналогично первому случаю труба оборачивается бумажкой, и последняя обрезается равной длине окружности. Листик сворачивается вдвое по длине, затем – второй раз. Бумажка разворачивается, на ней отмечаются места изгибов. Труба опять оборачивается листом. На неё переносятся отметки и соединяются линией. На тисках на высоте радиуса трубы ставится отметка. Первая метка на трубе совмещается с отметкой на тисках. Заготовка обрезается на станке под углом 45 градусов. Труба поворачивается против часовой стрелки ко второй отметке и снова обрезается под 45 градусов. Профили соединяются. При точной разметке зазоры получаются минимальными. При работе с УШМ и станком для резки профиля стоит соблюдать технику безопасности: пользоваться очками и наушниками. Не стоит торопиться обрабатывать заготовки сразу после обрезки – они горячие. Рекомендуется работать в перчатках, ведь кромки металла острые. Смотрите видео Угловая струбцина из древесины для сборки под прямым углом - https://sdelaysam-svoimirukami.ru/5752-uglovaja-strubcina-iz-drevesiny-dlja-sborki-pod-prjamym-uglom.html
