Как сделать стереофонический компьютерный микрофон с достойным качеством звука - «Сделай сам»

Условно её можно разбить на 4 блока. Первый из них - преобразователь питания (верхний левый угол), создающий из однополярного напряжения 5 вольт, поступающего на вход от USB разъёма, двухполярное с напряжение по...
Как сделать стереофонический компьютерный микрофон с достойным качеством звука - «Сделай сам»




Условно её можно разбить на 4 блока. Первый из них - преобразователь питания (верхний левый угол), создающий из однополярного напряжения 5 вольт, поступающего на вход от USB разъёма, двухполярное с напряжение по 5 вольт в каждом плече, таким образом, общий размах будет составлять уже 10 вольт. Двухполярное напряжение, во-первых, необходимо для работы операционного усилителя (ОУ) с переменным звуковым сигналом, а во-вторых, амплитуды 5 вольт попросту недостаточно для микросхемы ОУ. Преобразователь содержит минимум деталей, особенно важными из которых являются диод – он обязательно должен быть Шоттки, и индуктивность на 1000 мкГн, подойдёт любая на ферритовом сердечнике. Работает преобразователь на микросхеме МС33063, которая довольно часто применяется для создания различных импульсных преобразователей и продаётся в любом радиомагазине.


Вторая часть – двухзвенный CLC фильтр (верхний правый угол), очищающий питание микрофона от различных помех, которыми буквально кишит напряжение, получаемое с USB выхода, и которые дополнительно создаёт импульсный преобразователь. Фильтруются оба плеча питания, причём для максимально качественной фильтрации требуется по два звена на каждое плечо, соответственно понадобится 4 индуктивности по 2000-3000 мкГн и 6 конденсаторов. Каждый электролитический конденсатор зашунтирован танталовым (можно взять керамический) для дополнительной фильтрации ВЧ помех. При желании схему можно запитывать от любого источника 9-12 вольт, создавая вместо двухполярного питания искусственную среднюю точку делителем из резисторов, в этом случае не понадобится ни преобразователь, ни CLC фильтр, однако, питание от USB весьма удобно для компьютерного микрофона.


3 и 4 части – непосредственно усилители, идентичные для правого и левого каналов, таким образом, звук с микрофона будет в формате стерео. Применяется малошумящий операционный усилитель NE5532, вместо него также можно использовать TL072 или TL082, все они сдвоенные, для усиления двух каналов потребуется всего одна микросхема. С помощью подстроечных резисторов PR1, PR2 можно регулировать коэффициент усиления отдельного для каждого из каналов. После сборки микрофона их необходимо будет отрегулировать так, чтобы амплитуда сигнала в обоих каналах была одинакова, а уровень сигнала не перегружал вход компьютера. В качестве самих звукоснимателей используются электретные капсюли-микрофоны, точно такие же, какие применяются в сотовых телефонах или гарнитурах.


Сборка микрофона

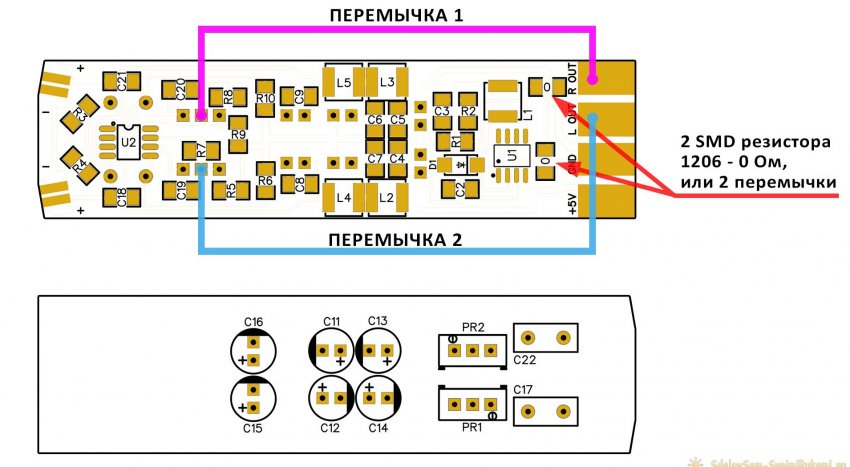

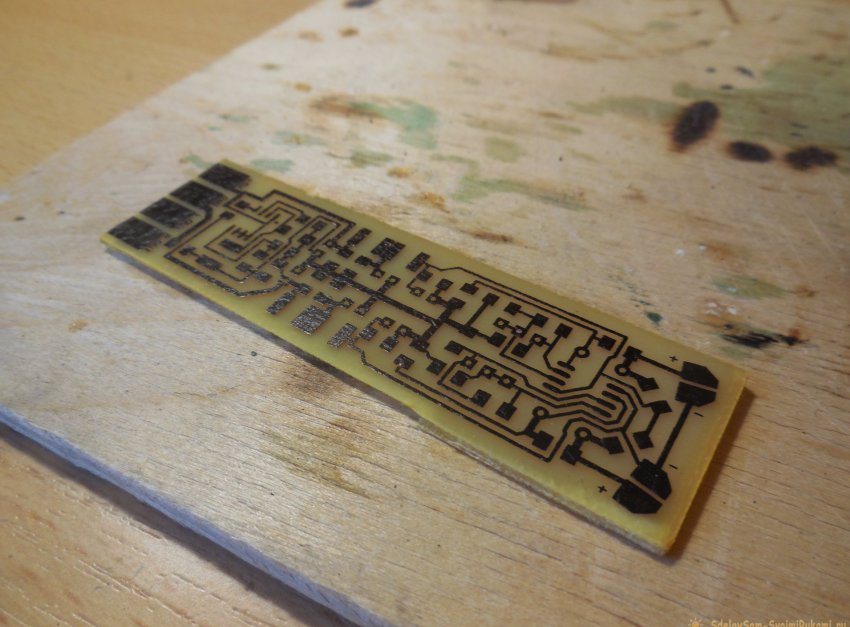

Для того, чтобы электроника микрофона не занимала много места и легко поместилась в любой подходящий корпус, для сборки применяются SMD компоненты. Из выводных используются только электролитические конденсаторы в CLC фильтре и разделительные конденсаторы в усилителях, так как их предпочтительнее взять плёночные. Индуктивности в фильтре также можно использовать выводные, если под рукой нет SMD, как я и сделал. Сама печатная плата выполняется методом ЛУТ, найти рисунок дорожек для печати и схему расположения элементов можно будет в архиве.



plata.zip
[454.04 Kb] (cкачиваний: 121)

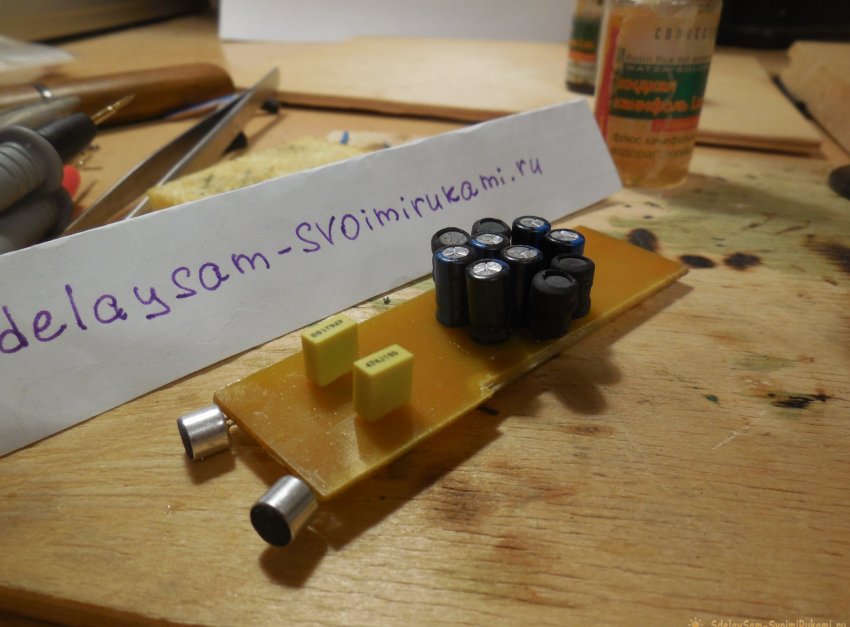

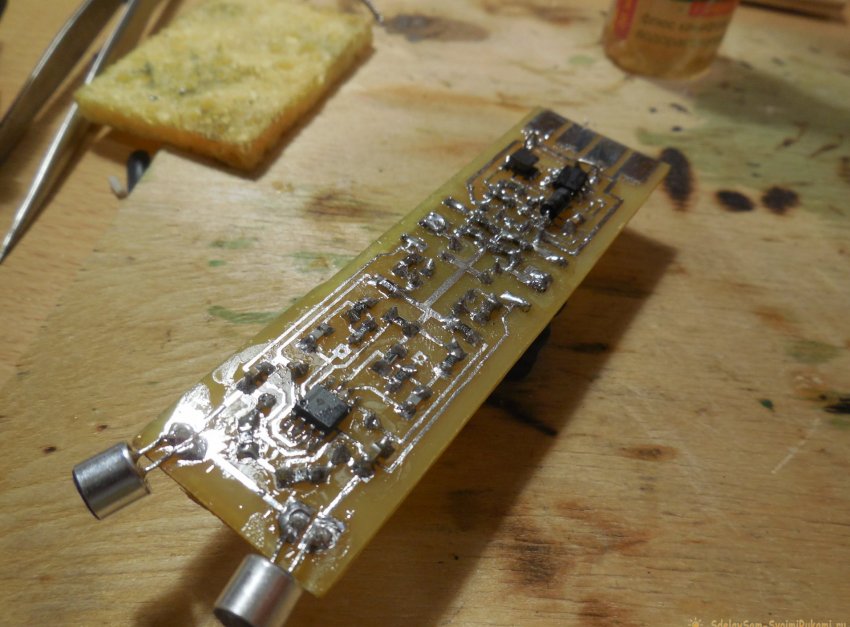

Электретные капсюли припаиваются прямо на плату с торца. С другой стороны платы находятся клеммы для подключения выходов (правый, левый) и питания 5 вольт. Минус питания и земля сигнала – один и тот же контакт. После пайки плату обязательно стоит отмыть от флюса (на фото процесс сборки).






Установка в корпус

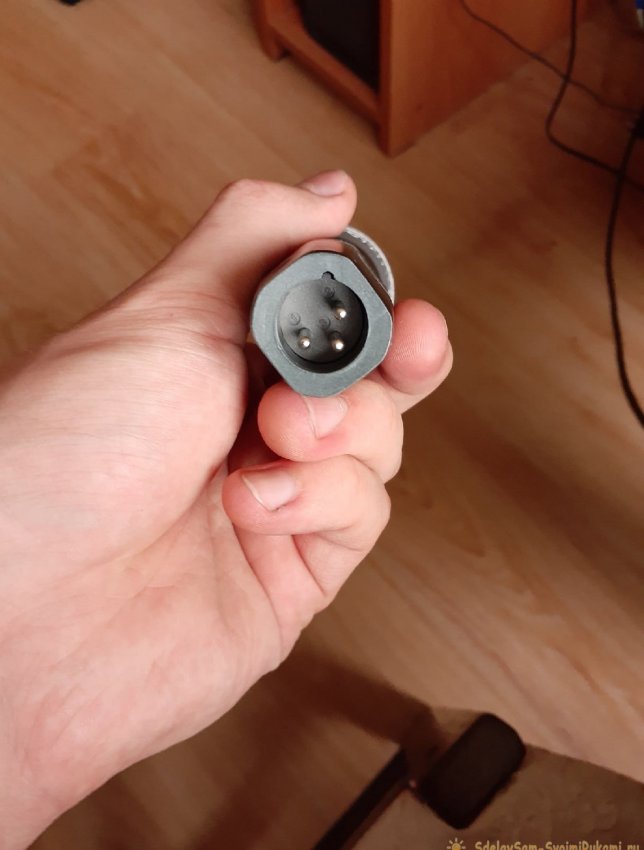

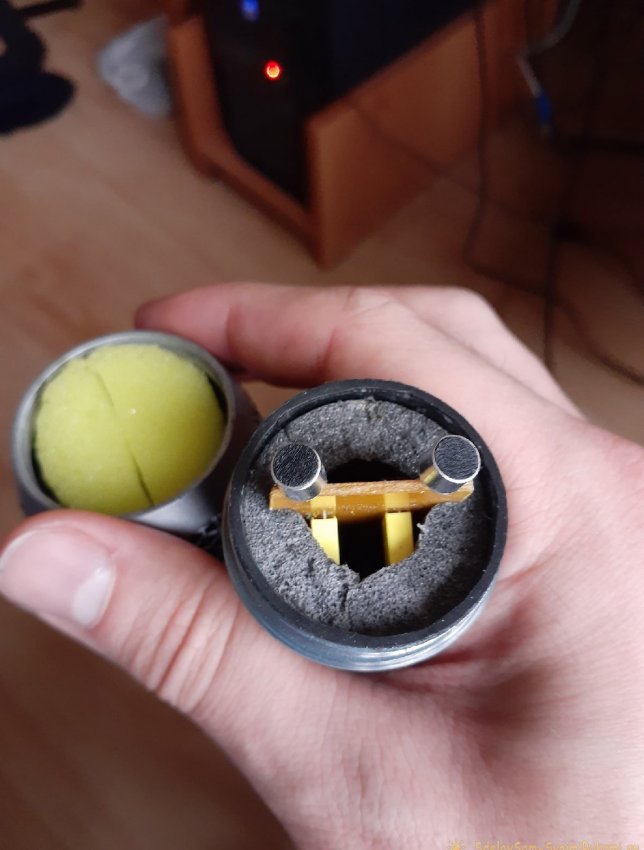

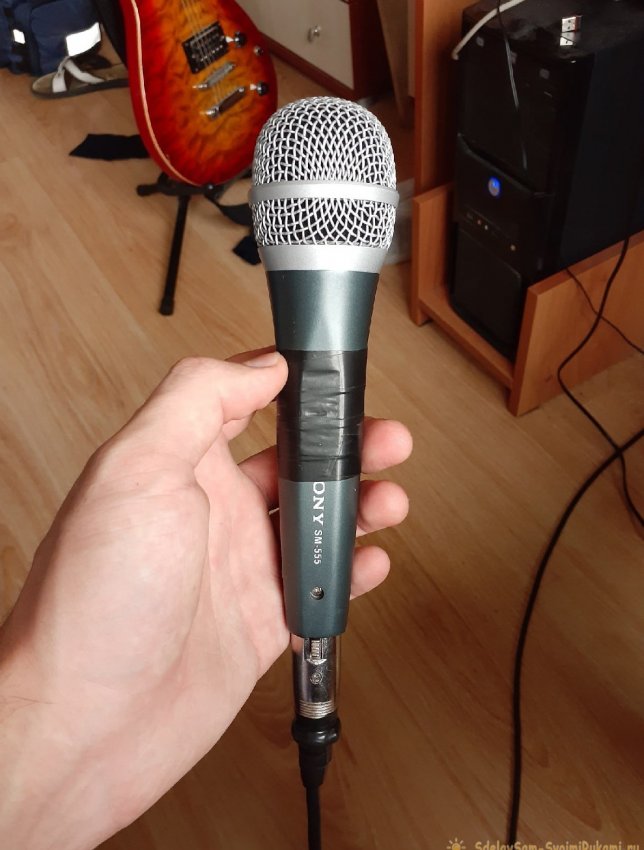

Плата устанавливается в корпус, который не только позволит удобно пользоваться микрофоном, но и защитит электронику от электромагнитных наводок. Корпус может быть любым по форме, главное, чтобы был металлическим – его нужно будет соединить с землёй схемы. Неплохим вариантом станет ненужный корпус от дешёвого микрофона, который можно купить буквально за 100-200 рублей. В него отлично встаёт прямоугольная плата, для подключения выхода можно использовать штатный XLR разъём, либо просто вывести цельный экранированный провод с жилами для правого и левого канала и линии 5 вольт, подпаяв на его конец штекеры 3.5 мм и USB.






Испытания микрофона


Правильно собранный микрофон с отрегулированным уровнем усиления даёт достаточный по амплитуде сигнал с естественным, чистым звуком. На видео ниже пример записи акустической гитары, сделанный на собранный микрофон.
