Предлагаемая картофелекопалка в отличие от первоначального варианта выполнена с регулируемым углом атаки лемеха и короткими прутками. В результате она может работать по любому грунту и оказывать меньшее сопротивление. Поэтому мотоблок может работать без грунтозацепов и утяжелителей. Сделать новый вариант картофелекопалки под силу любому взрослому человеку с навыками обращения с металлом.

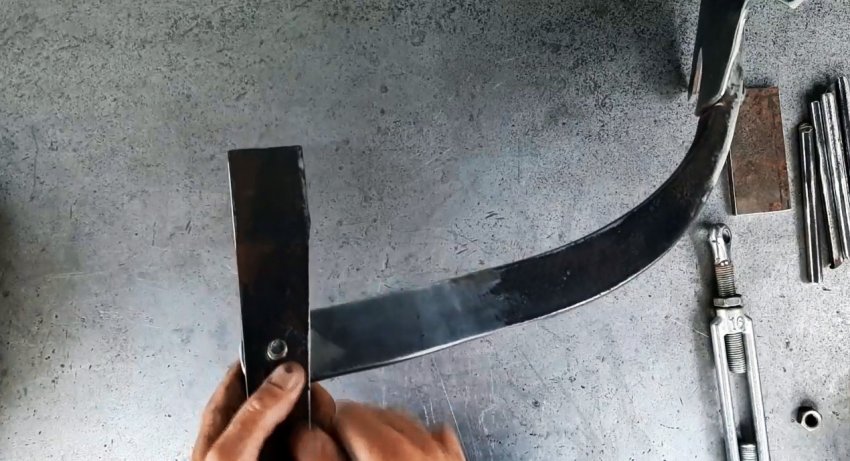

На конце стойки культиваторной лапы сверлим отверстие диаметром 1,2 см и с помощью болта и гайки крепим по сторонам стойки 2 пластины с отверстиями. Между узкими краями пластин размещаем одну из проушин талрепа М16 и также закрепляем болтом с гайкой.

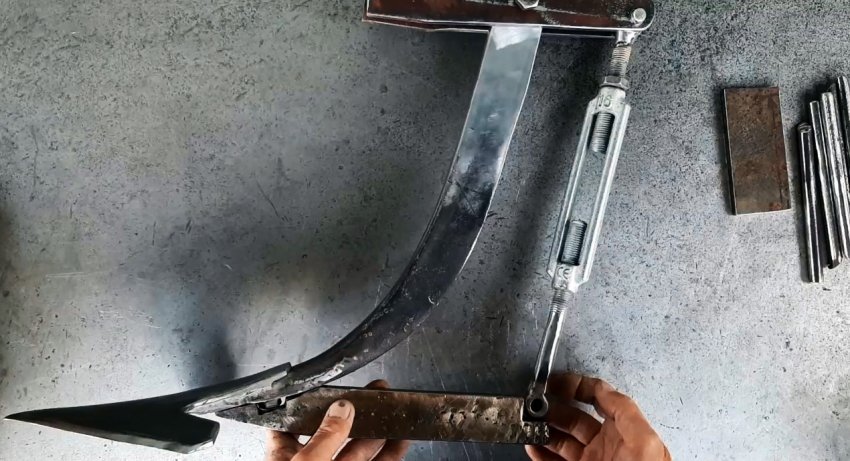

К нижней части стойки прижимаем скошенный край сварной полевой доски из двух квадратных прутков 2?2 см и привариваем их друг к другу. К краям выреза с другого конца полевой доски привариваем две толстые шайбы с обточкой под прямой угол. Между шайбами устанавливаем нижнюю проушину талрепа и закрепляем болтом и гайкой.

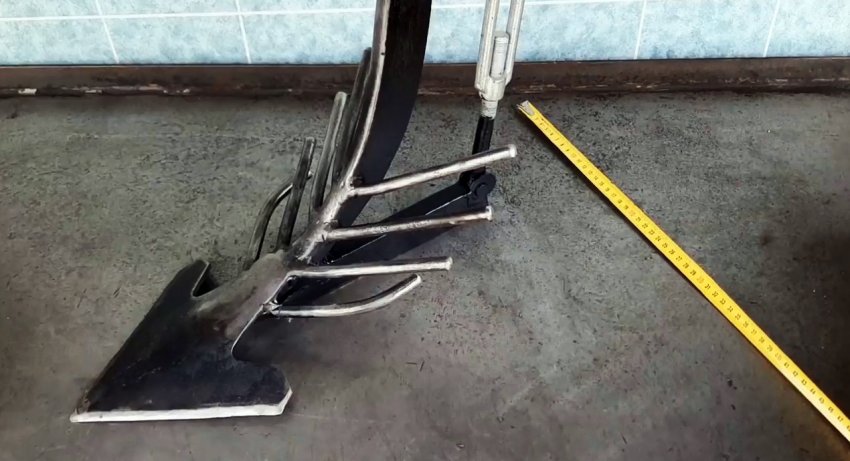

Привариваем по горизонтали с каждой стороны стойки культиваторной лапы по 4 круглых прутка. Причем изогнутые прутки привариваются первыми, и они составляют нижний ряд. Расстояние между прутками по вертикали – 4 см.
Расстояние между основаниями верхних прутков до земли – 12 см, а от концов – 17 см. Поперечное расстояние между концами верхних прутков – 23 см. Высота самой лапы – 50 см.

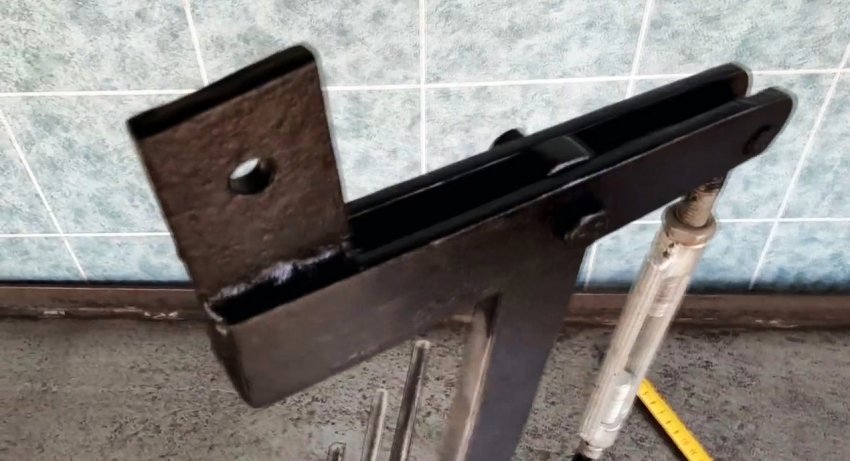

Между горизонтальными пластинами с широкого их края привариваем вертикально пластину 12?5?1 см с отверстием в центре. С ее помощью картофелекопалка будет подсоединяться к сцепному устройству мотоблока или мотокультиватора.

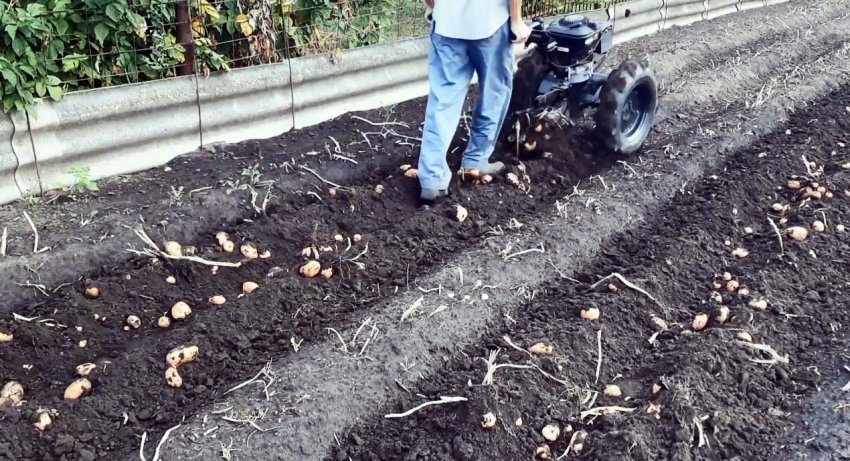

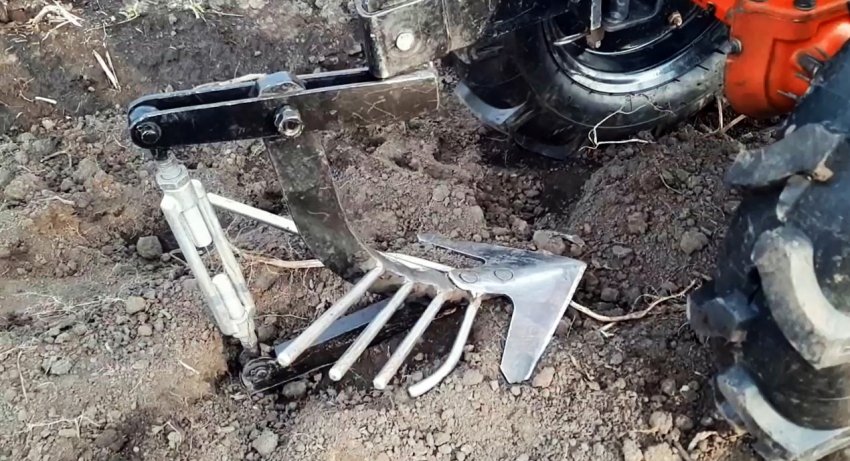

Такая конструкция картофелекопалки с регулируемым углом атаки лапы в зависимости от свойств грунта и короткими прутками, предназначенными не для просеивания земли, а для ее расталкивания, обеспечивает малое сопротивление и, поэтому на мотоблок нет необходимости устанавливать грунтозацепы или утяжелители.
