Самодельные конденсаторы малой ёмкости - «Сделай сам»

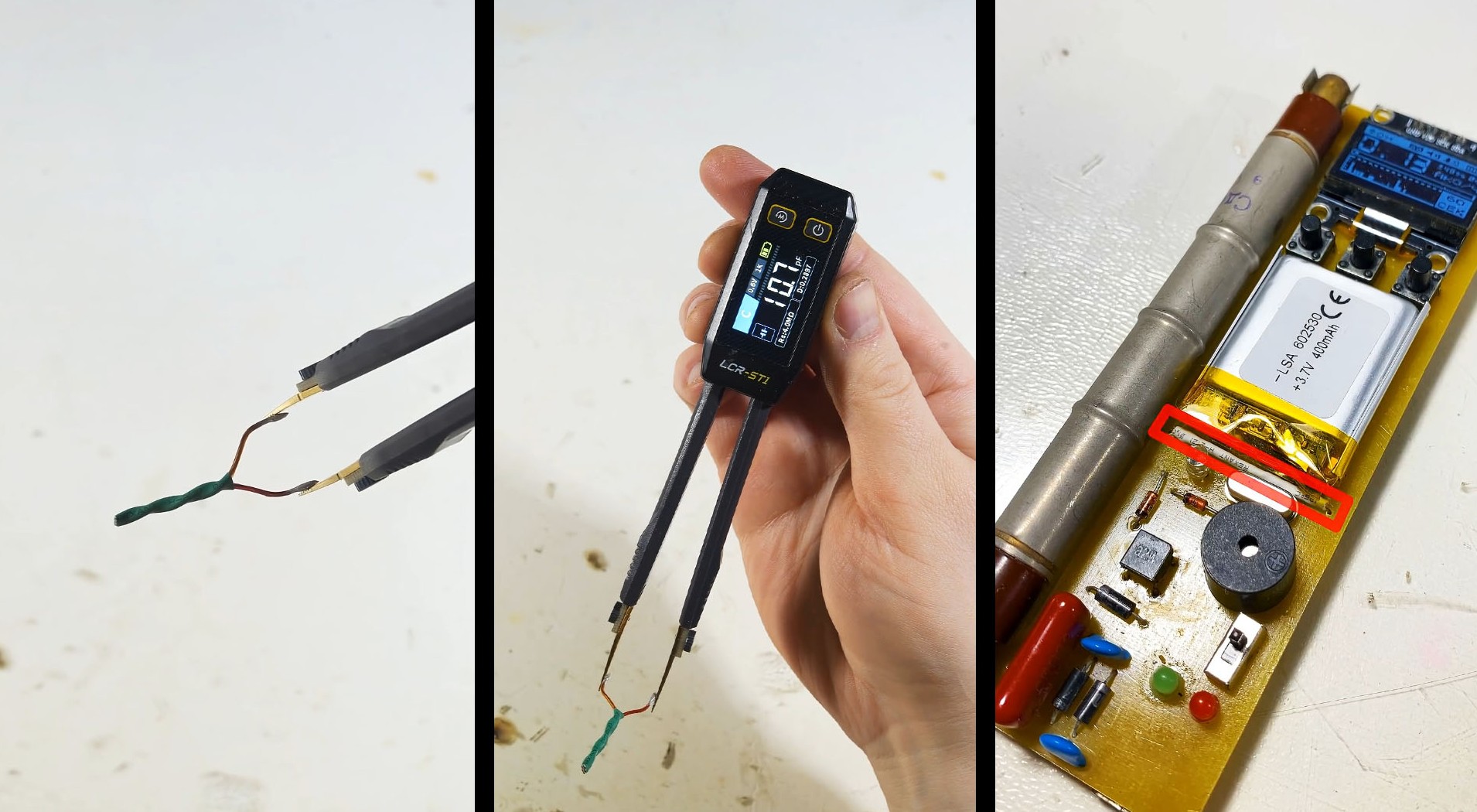

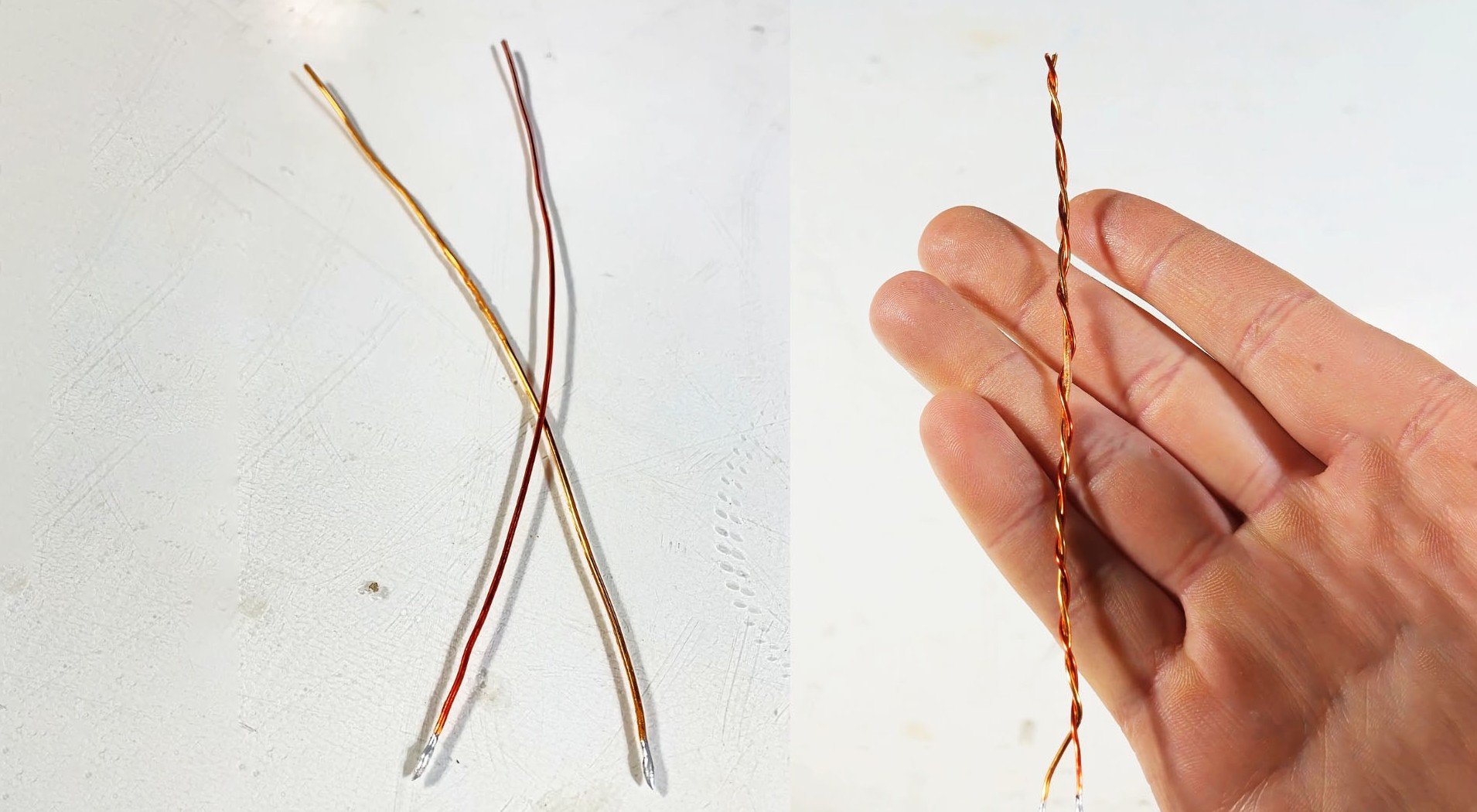

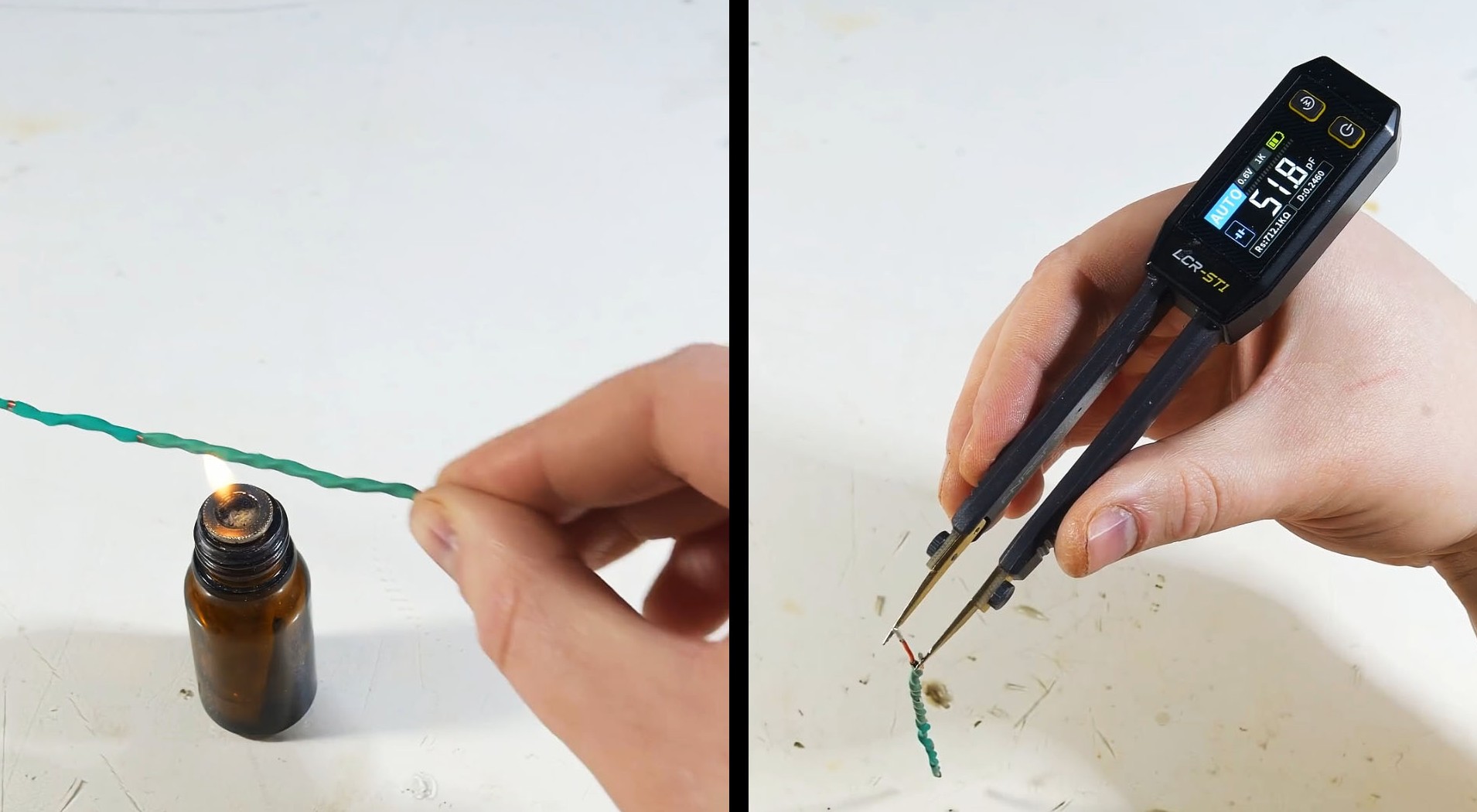

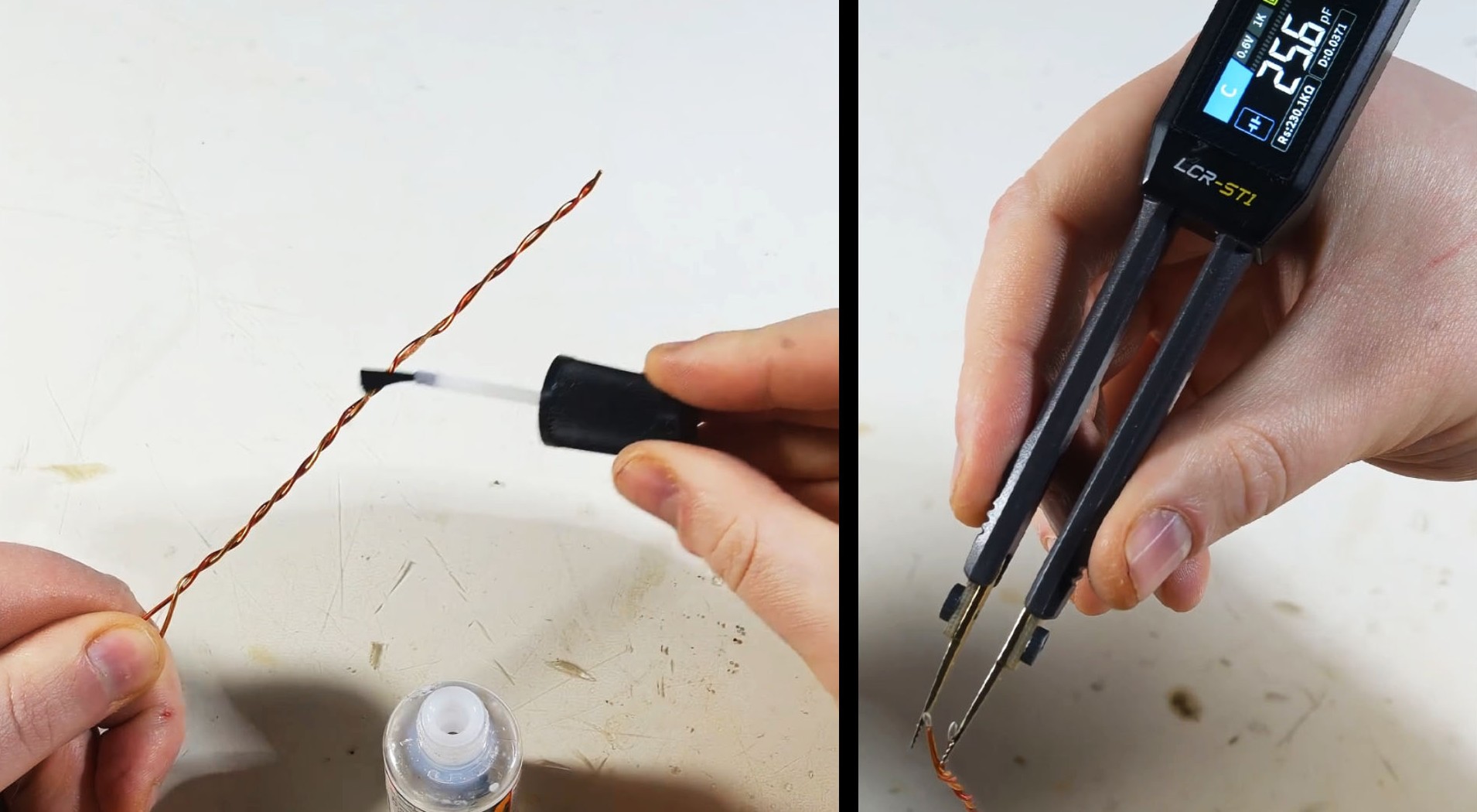

В мире электроники конденсаторы — один из базовых и наиболее распространённых компонентов. Они встречаются в схемах любой сложности: от простых фильтров до высокоточных измерительных приборов. Однако не всегда удаётся подобрать конденсатор с нужными параметрами, особенно когда речь идёт о малых ёмкостях или нестандартных условиях эксплуатации. Я дополнительно покрыл его лаком в несколько слоёв, и ёмкость увеличилась до 25 пФ. Упаковал конденсатор в термоусадочную трубку, и ёмкость стала 51 пФ. Отрезок в пару сантиметров самодельного конденсатора обладает ёмкостью в 10 пФ. Именно такие самодельные конденсаторы малой ёмкости я часто использую в схемах своих дозиметров радиации. Я взял кусочек фольгированного текстолита для изготовления плат и разрезал скальпелем его медное покрытие. Получился конденсатор на 8 пФ. Аналогичный конденсатор малой ёмкости из медных дорожек на плате я использовал в схеме своего конденсаторного микрофона, на которой озвучено это видео. Даже простой текстолит с двусторонним медным покрытием тоже обладает ёмкостью и способен накапливать заряд. Конденсаторы являются одними из самых распространённых электронных компонентов, но иногда приходится изготавливать самодельные конденсаторы малой емкости. Смотрите видео
