Как сделать простой и мощный усилитель 500 Вт - «Сделай сам»

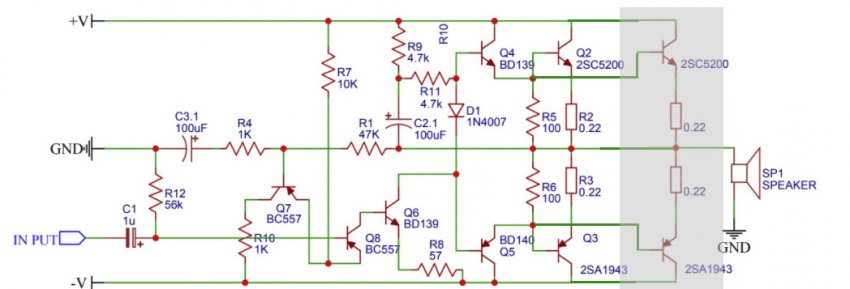

Двухтактный усилитель с отрицательной обратной связью построен на 6 транзисторах. Но чуть позже будут добавлены еще 2 выходных транзистора, для эффективной работы и уменьшения теплоотдачи. ...[/u]
![Как сделать простой и мощный усилитель 500 Вт - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-prostoj-i-moschnyj-usilitel-500-vt-sdelaj-sam-1.jpg)
Двухтактный усилитель с отрицательной обратной связью построен на 6 транзисторах. Но чуть позже будут добавлены еще 2 выходных транзистора, для эффективной работы и уменьшения теплоотдачи.
Схема выпрямителя:
![Как сделать простой и мощный усилитель 500 Вт - «Сделай сам»](/uploads/posts/2024-07/kak-sdelat-prostoj-i-moschnyj-usilitel-500-vt-sdelaj-sam-3.jpg)
Блок питания двуполярный, построен по классической мостовой схеме с отводом от средней точки трансформатора.

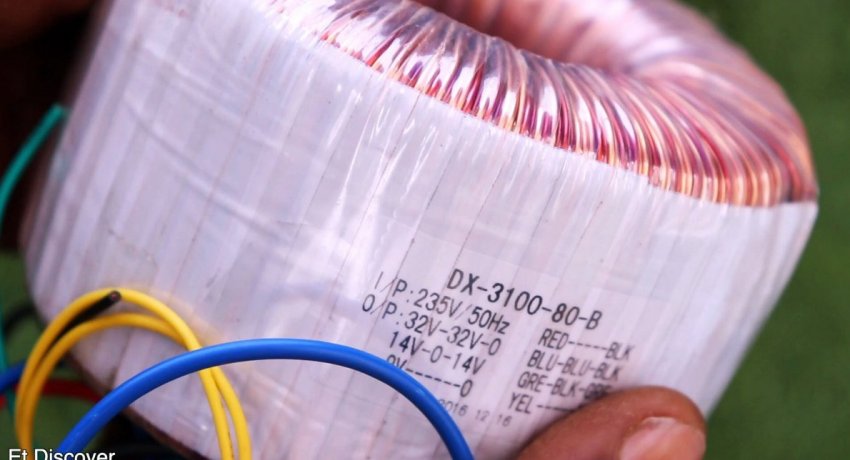

Трансформатор выдает 32 В на плече, в итоге после выпрямления получается двуполярное питание 40 Вольт.
Как сделать мощный аудио усилитель на 500 Вт

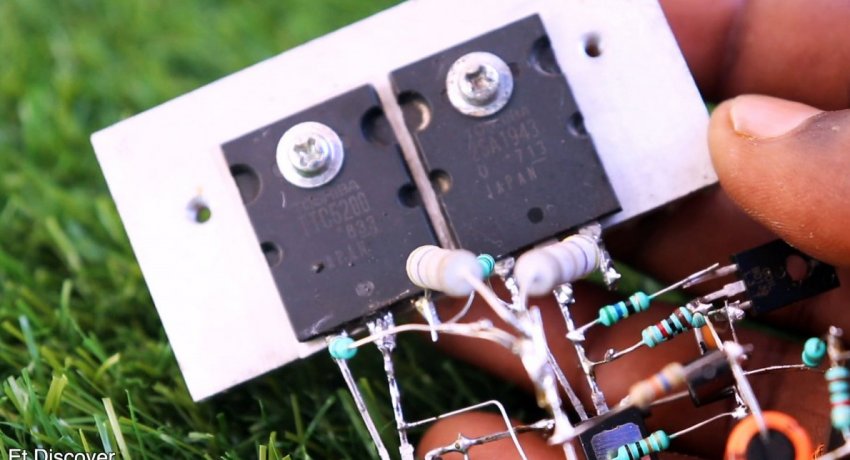

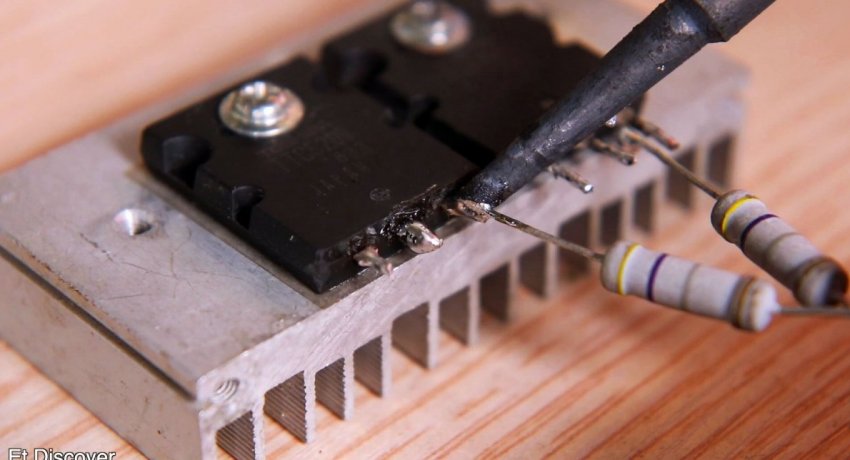

Сначала соберем усилитель навесным монтажем и проверим его работу. Припаиваем резисторы к выходным транзисторам.

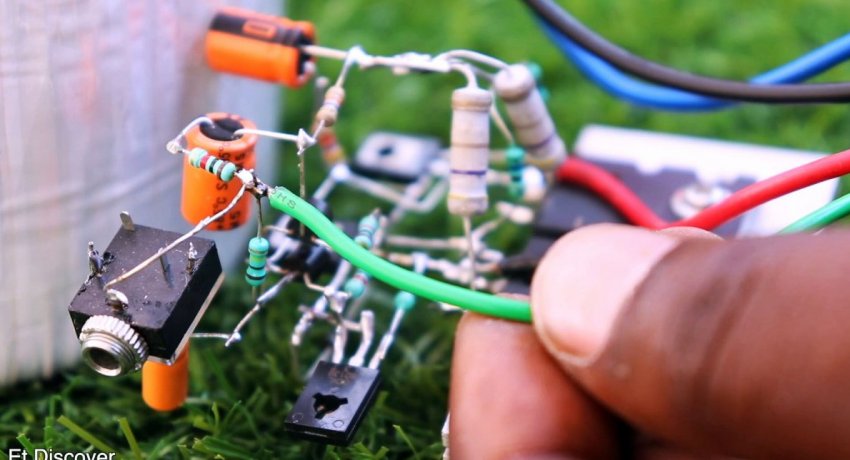

Собираем навесной монтаж всего усилителя.

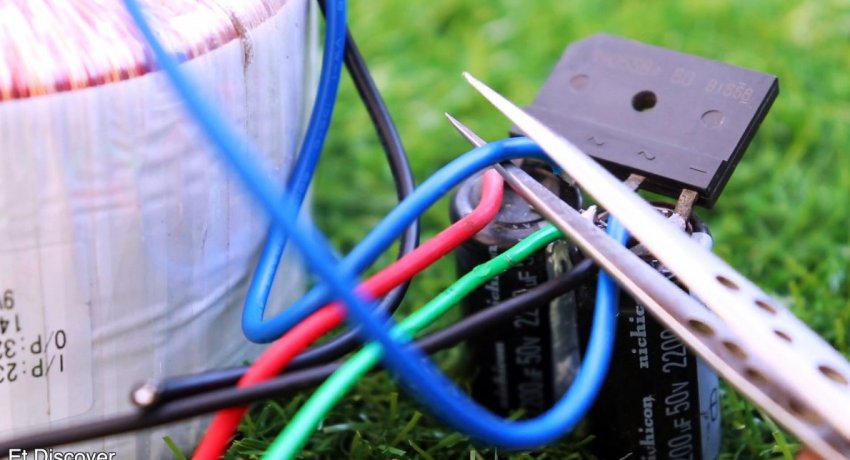

Паяем выпрямитель и подключаем к трансформатору.

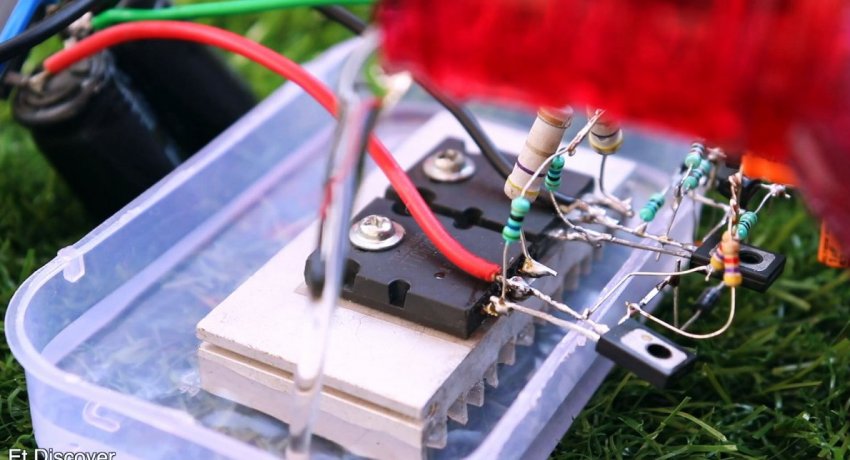

Радиаторы небольшие, для максимальной отдачи погружаем их в воду. Этот лайфхак точно не даст выходным каскадам перегреться в случае чего.
На смартфон устанавливаем приложение звукового генератора. Подаем с него звук на усилитель.

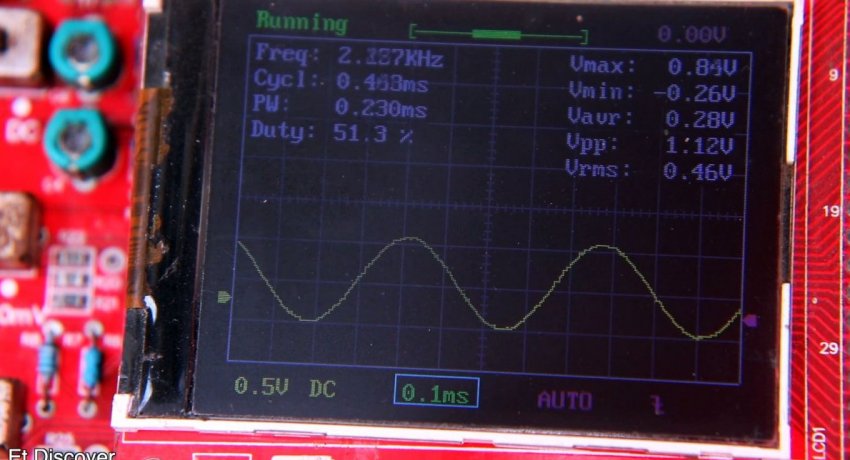

Подаем питание на схему усилителя и проверяем работу.

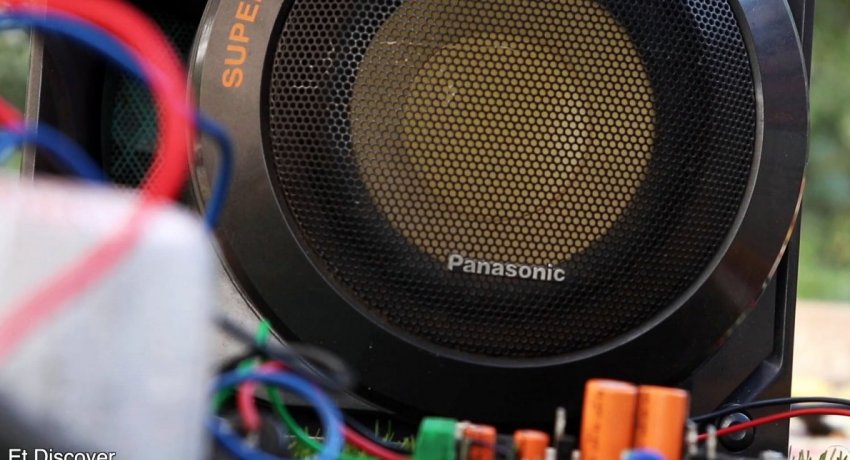

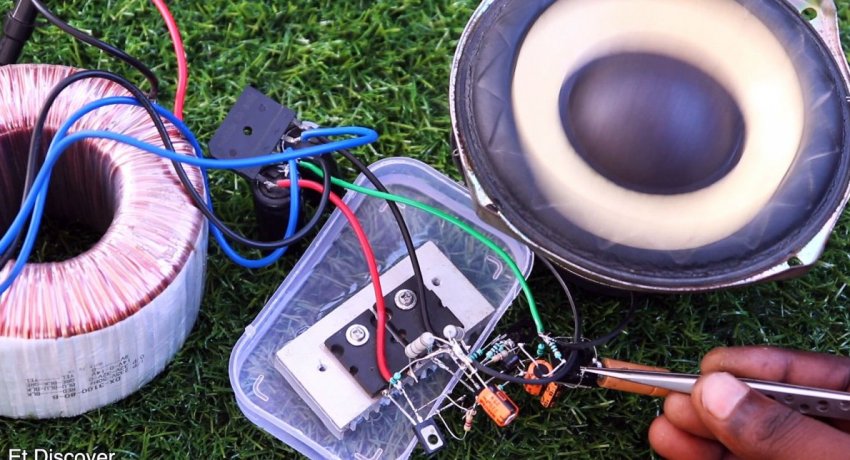

Динамическая головка двигалась настолько сильно, что не выдержала, задымилась и вышла из строя.
Решено было перенести усилитель на плату и добавить два выходных каскада паралельно имеющимся на тех же деталях.

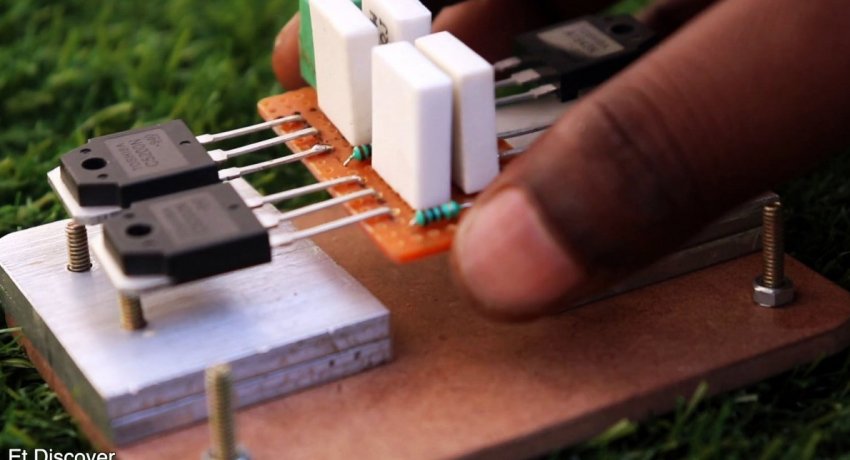

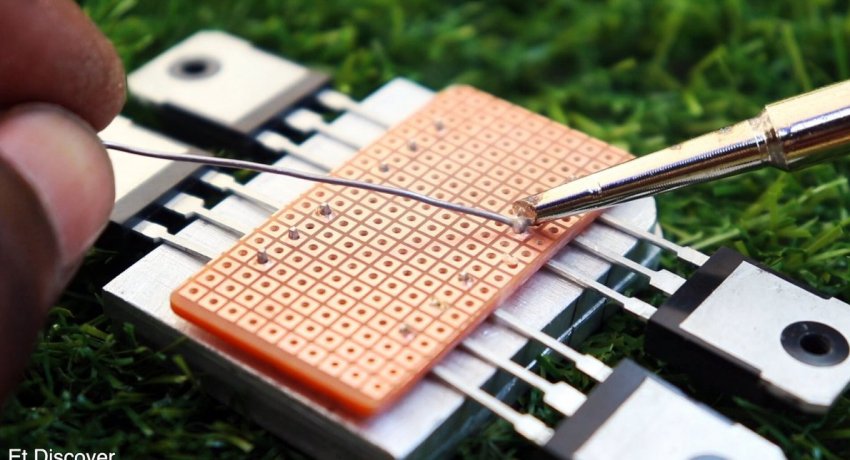

Припаиваем транзисторы к универсальной плате.
Устанавливаем выходные каскады транзисторов на радиаторы.

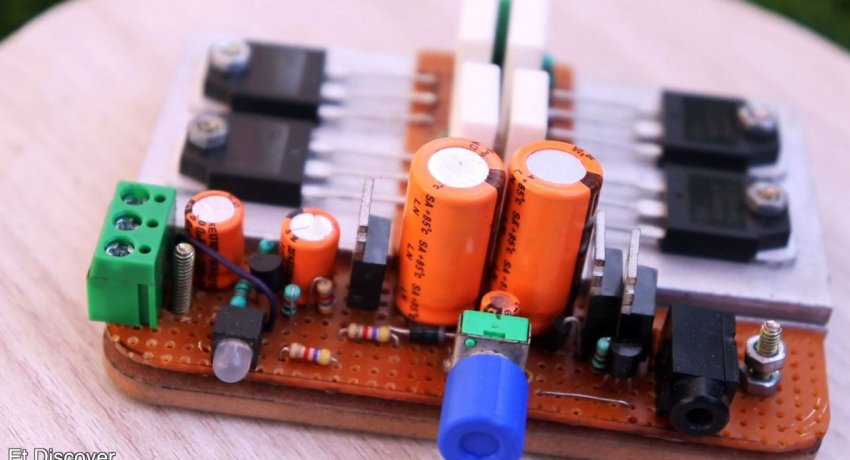

Собираем весь усилитель по схеме.
Подключаем к мощной колонке и проверяем работу.
Данный усилитель не имеет никакой защиты, поэтому нужно быть очень аккуратным при подключении, не допускать замыканий или перегрузок акустических систем.
