Как из старого маломощного мотора сделать полезный станок для фигурной резки металла - «Сделай сам»

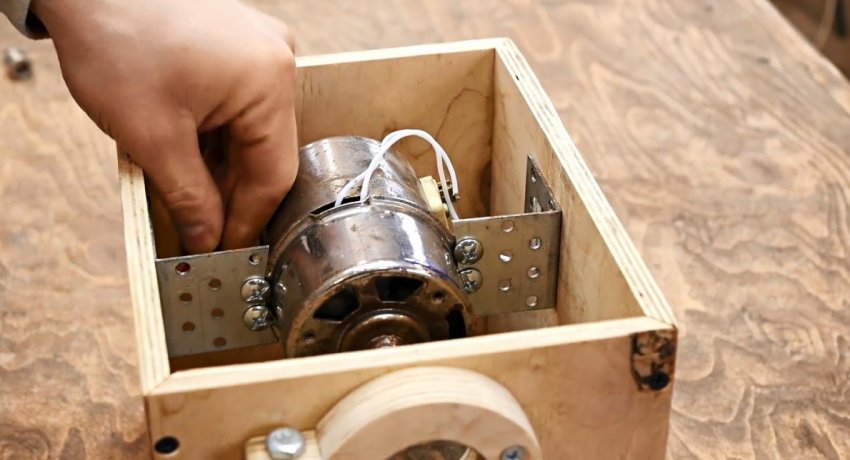

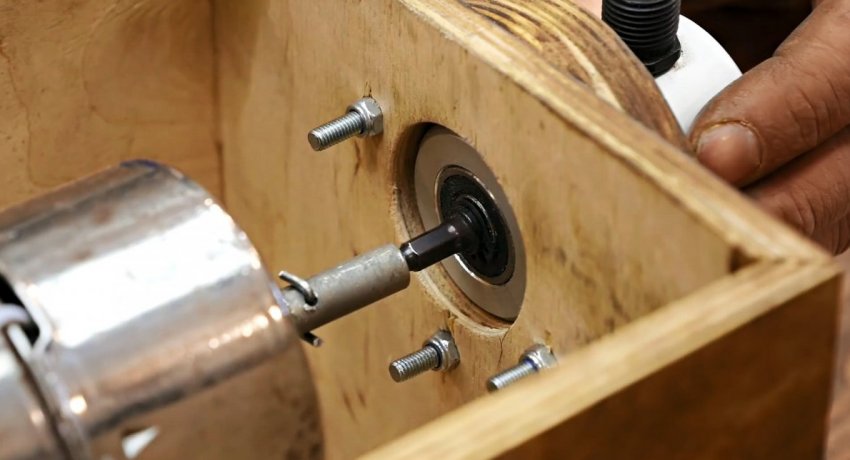

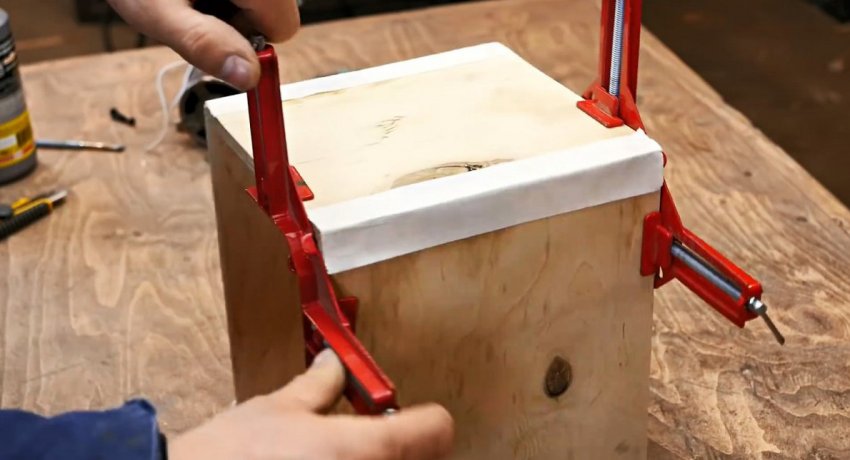

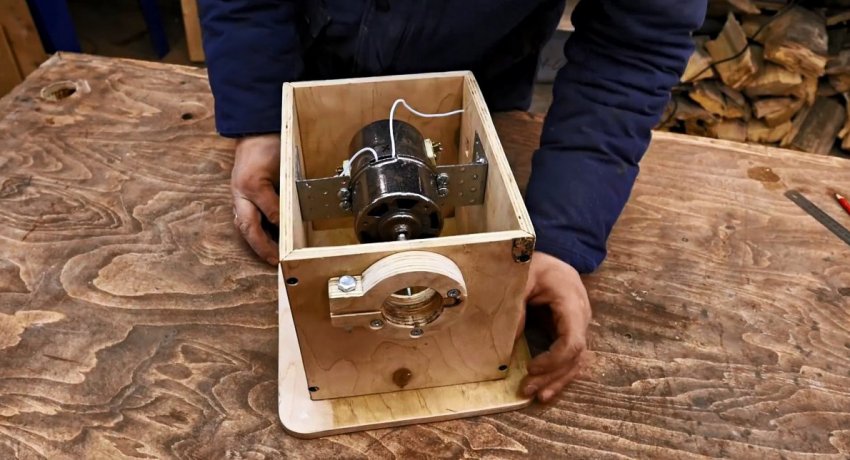

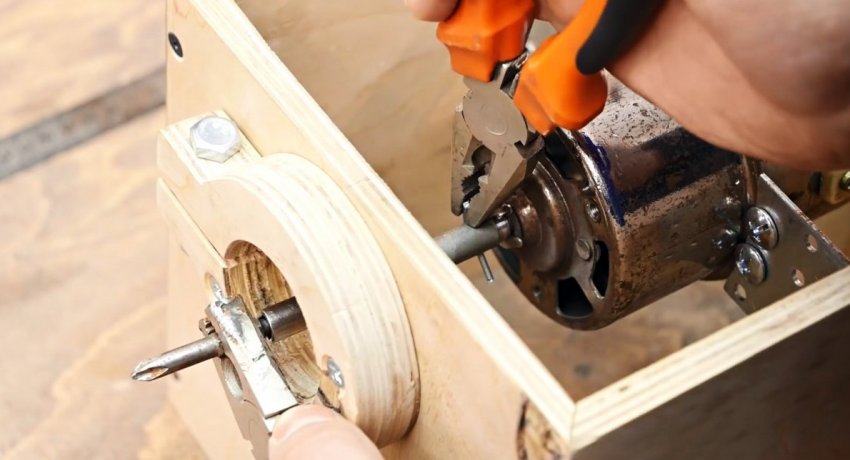

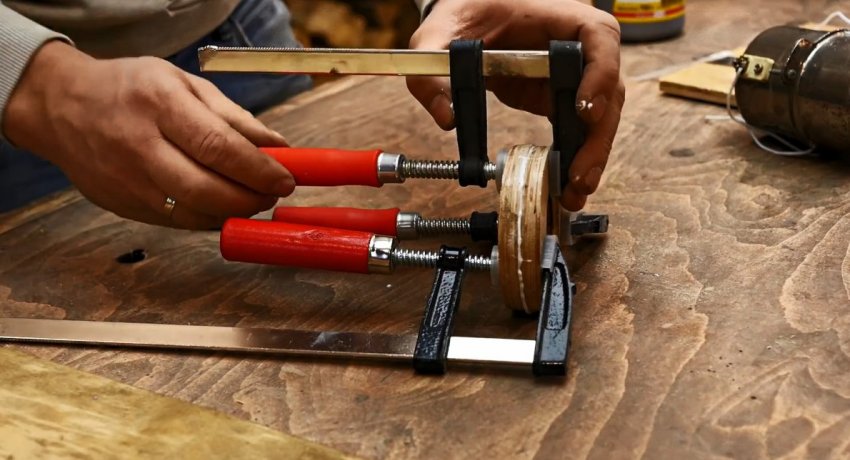

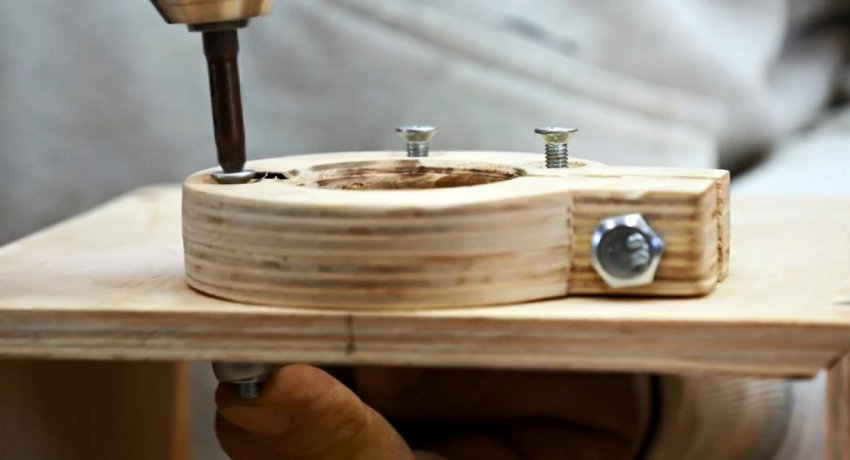

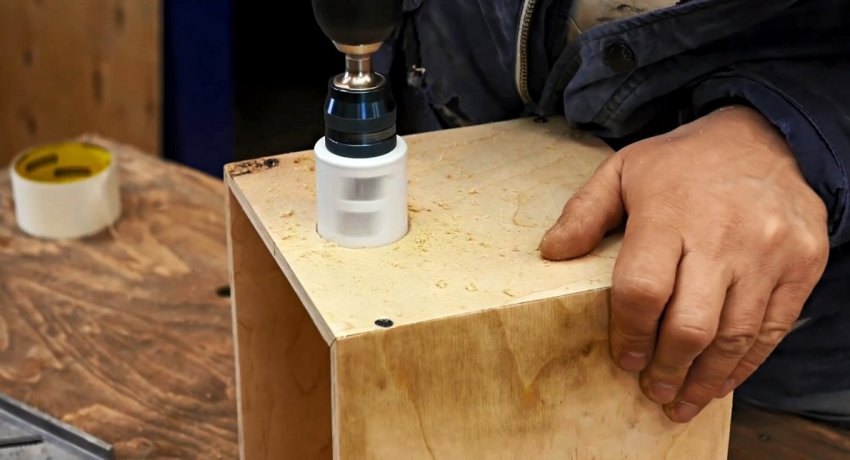

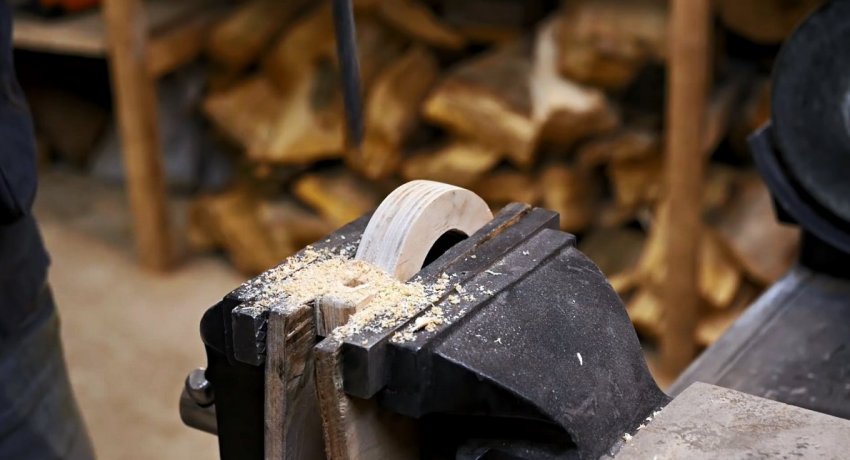

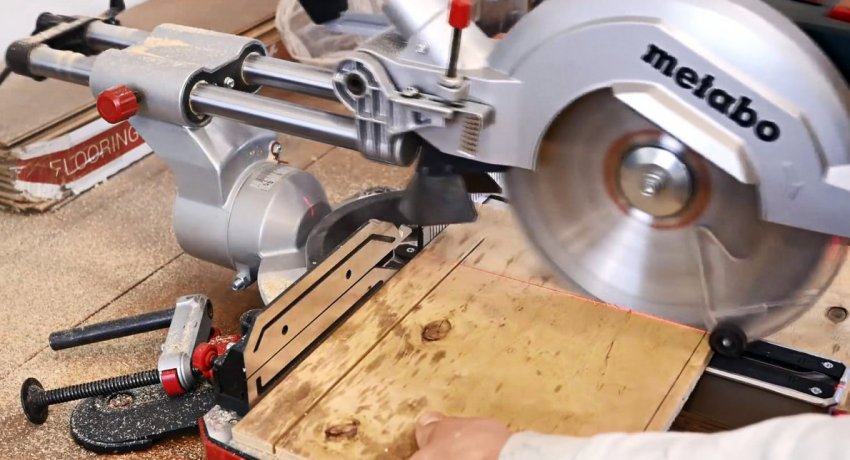

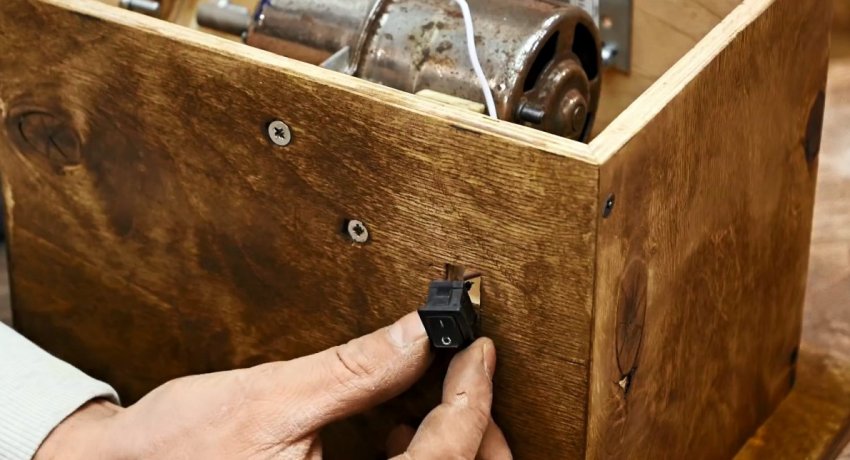

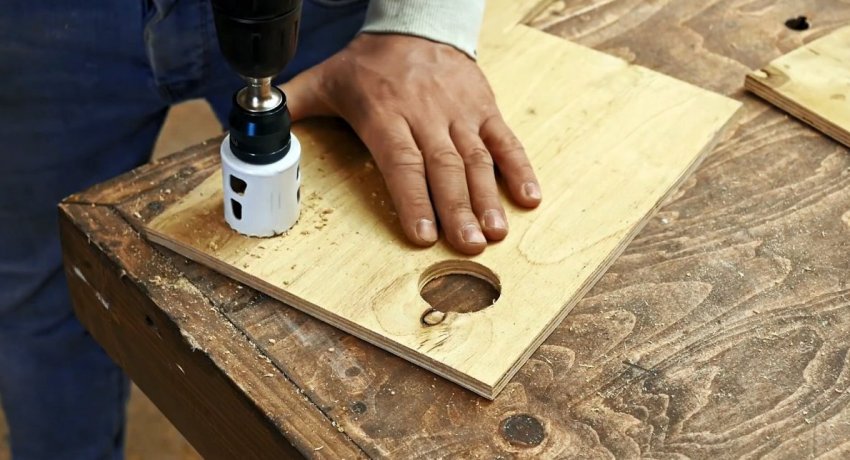

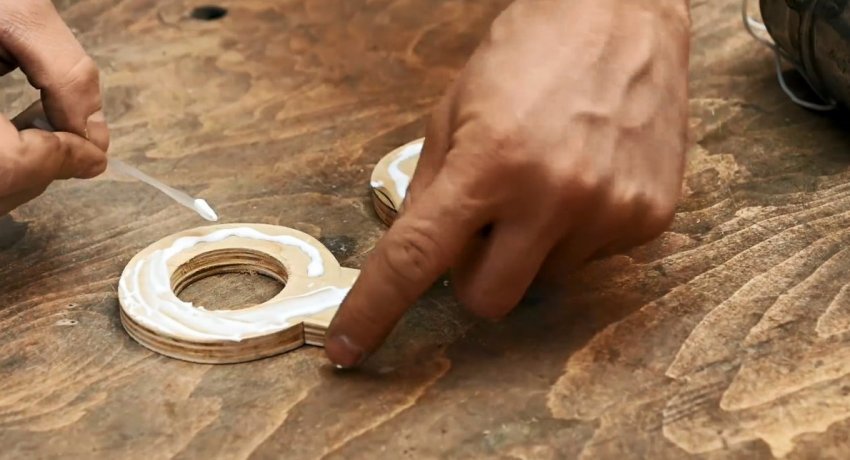

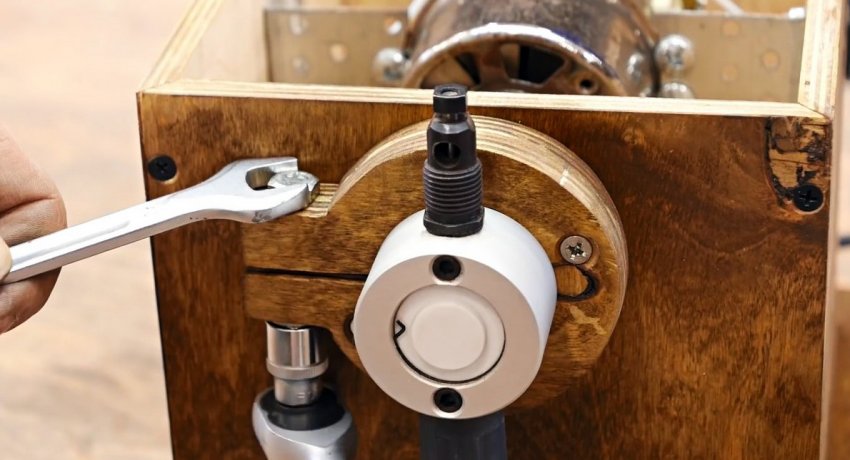

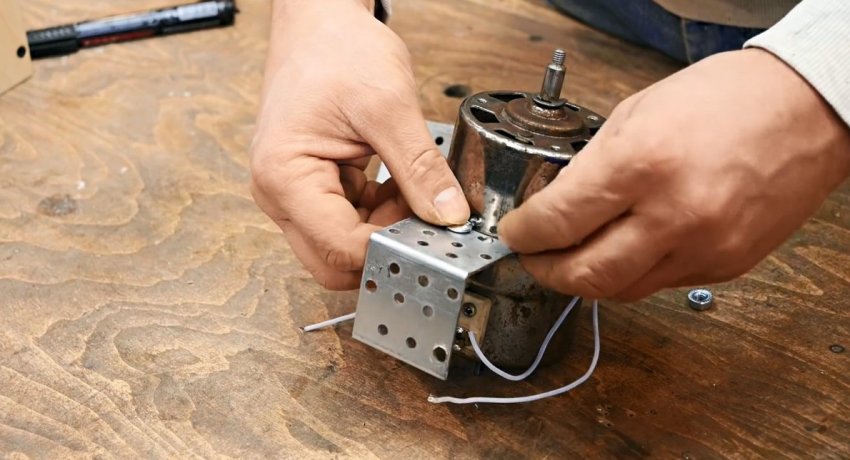

Для фигурной резки кровельных материалов из листового металла и стальных листов, используется насадка на дрель сверчок. Такие высечные ножницы режут отлично, но их сложно удерживать в руках, поэтому вырез получается с отклонениями по разметке. Чтобы устранить этот недостаток насадки, можно сделать на ее основе небольшой легкий станок. электродвигатель; монтажные уголки – 2 шт.; кнопка включения; провод с вилкой. Процесс изготовления станка Из фанеры нужно изготовить хомут для крепления насадки. Для этого вырезается 2 детали в виде колец с проушиной. Они склеиваются вместе. Для изготовления корпуса станка необходимо вырезать из фанеры 4 прямоугольника. Их размер подбирается в зависимости от габаритов двигателя. На каждой заготовке подрезаются 2 противоположные фаски под 45°. Затем детали соединяются малярным скотчем в линию, фаски смазываются клеем, и заготовки склеиваются в короб. По углам он дополнительно фиксируется саморезами. Когда заготовка хомута высохнет, ее нужно отшлифовать. Затем проушина разрезается вдоль внутрь кольца. Сбоку в ней просверливается отверстие, чтобы стягивать ее болтом М6. В коробе делается отверстие. Нужно его сопоставить с кольцом хомута, и прикрутить последний с наружной стороны. К корпусу двигателя прикручивается 2 уголка. С ними тот должен плотно входить внутрь короба. Мотор прикручивается так, чтобы вал выходил на центр отверстия с хомутом. На вал двигателя набивается втулка из трубки. Ее нужно зафиксировать. Для этого просверливается отверстие в валу и втулке, затем забивается штифт. Из фанеры вырезается дно для короба. Оно прикручивается, и станина окрашивается. Сбоку врезается кнопка включения. Через нее к двигателю прокладывается кабель питания с вилкой. В хомут вставляются высечные ножницы. Их вал должен плотно войти во втулку. Затем хомут поджимается. В завершение на станок прикручивается столешница из фанеры с вырезом под ножницы. В результате получаем удобный станок для раскроя листовой стали. В зависимости от параметров ножниц, он может работать с металлом сечением до 1,2 или 1,8 мм. Также он отлично справляется с пластиком и тонкой фанерой до 2 мм. Смотрите видео
