Как сделать удлинитель для наушников с микрофоном - «Сделай сам»

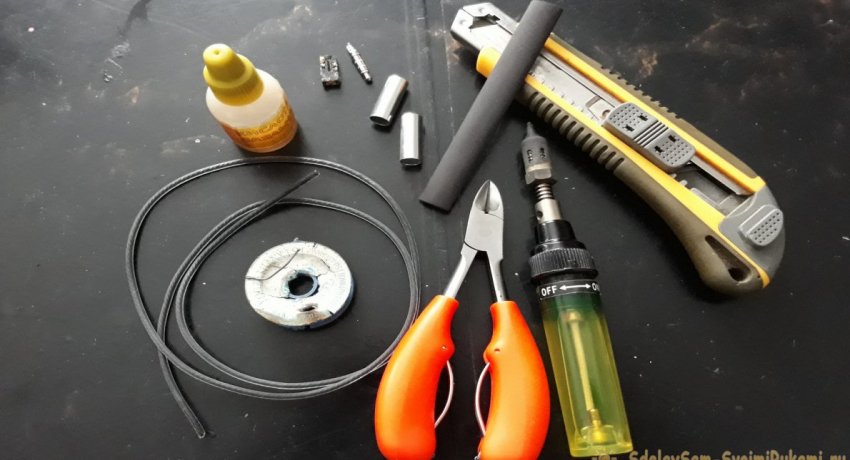

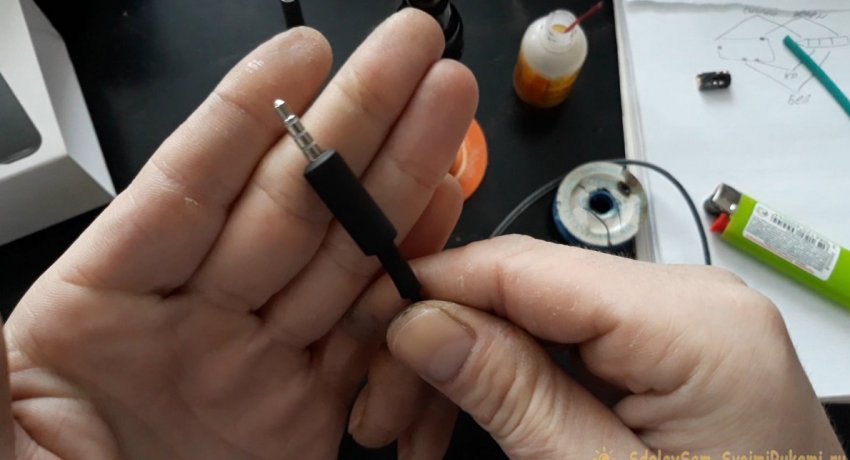

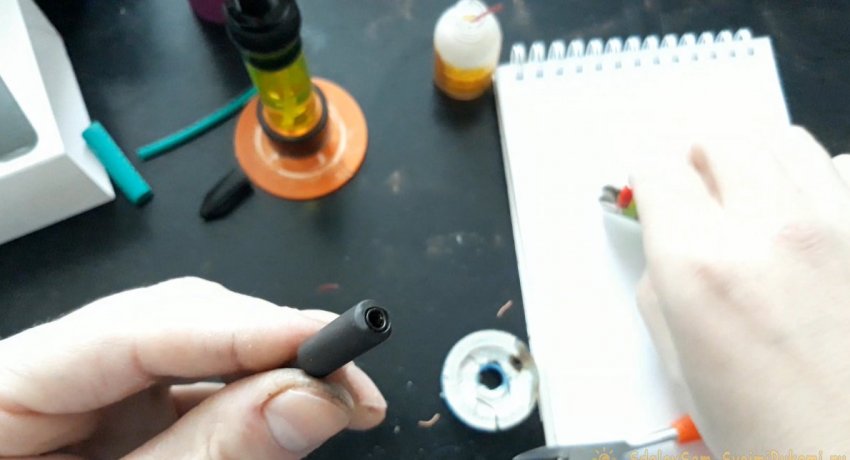

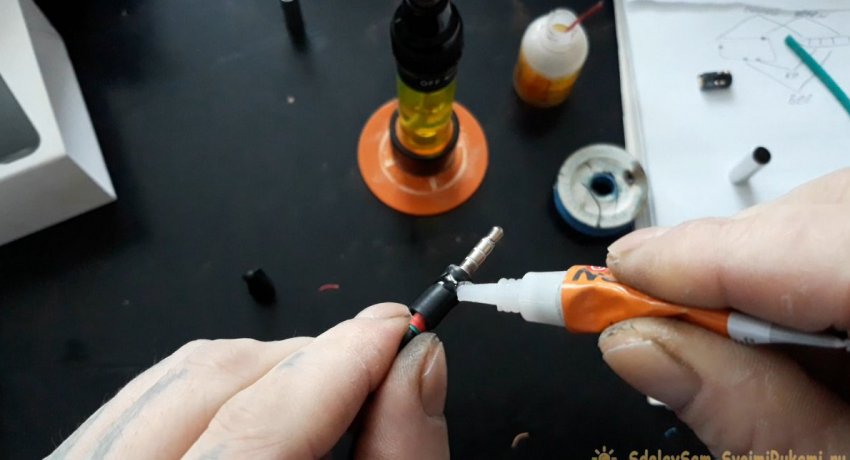

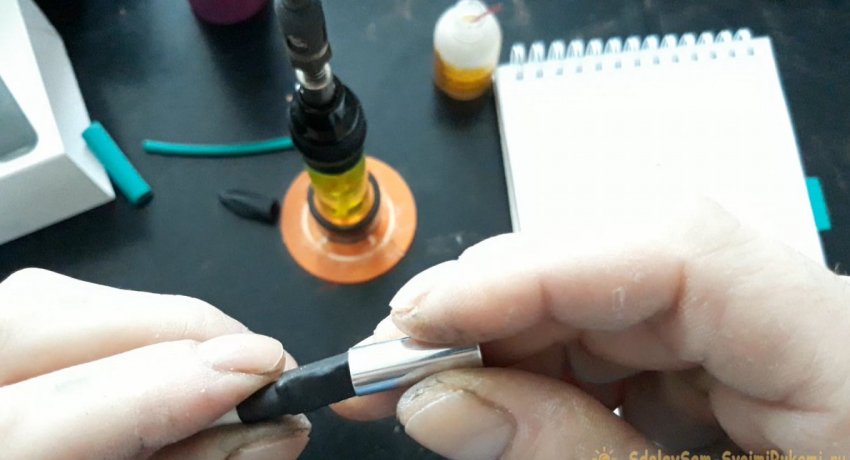

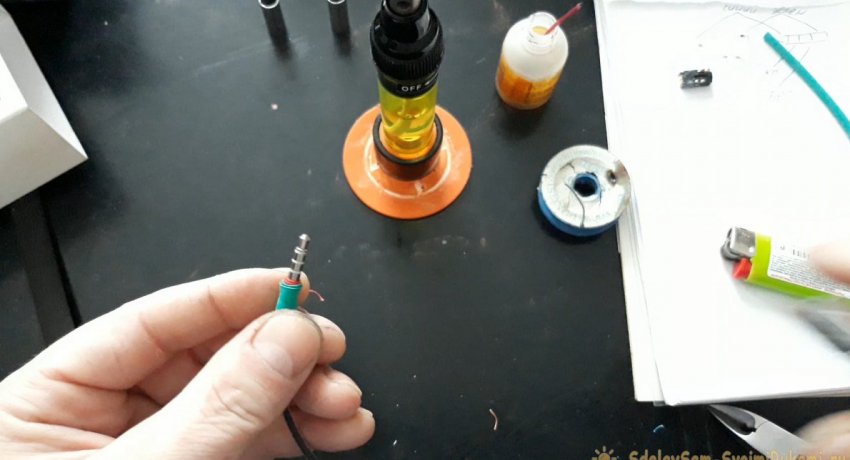

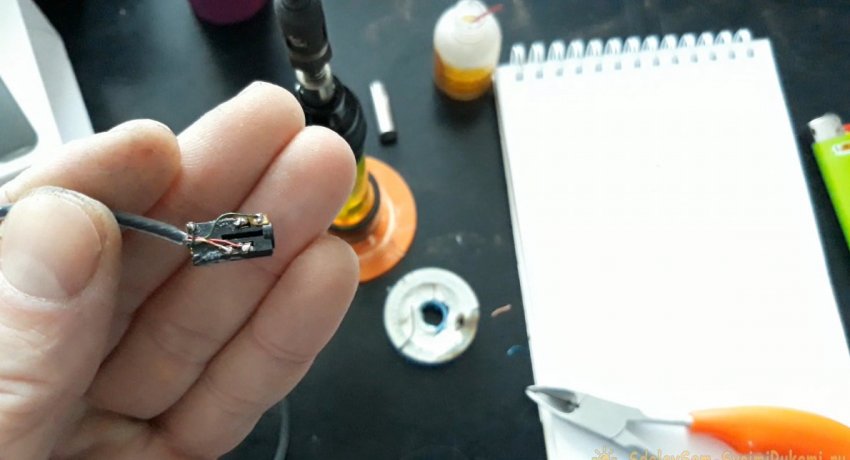

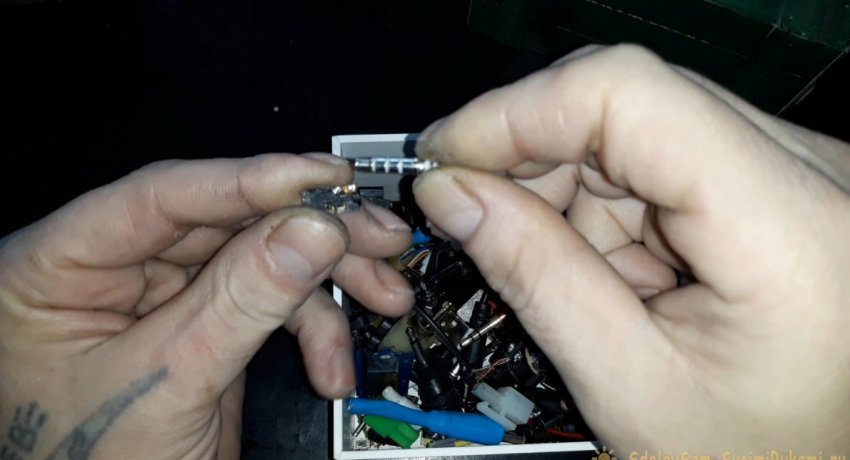

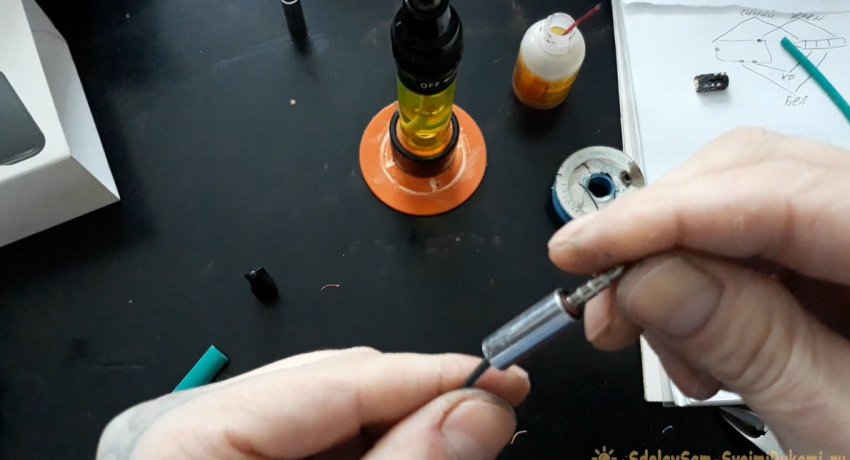

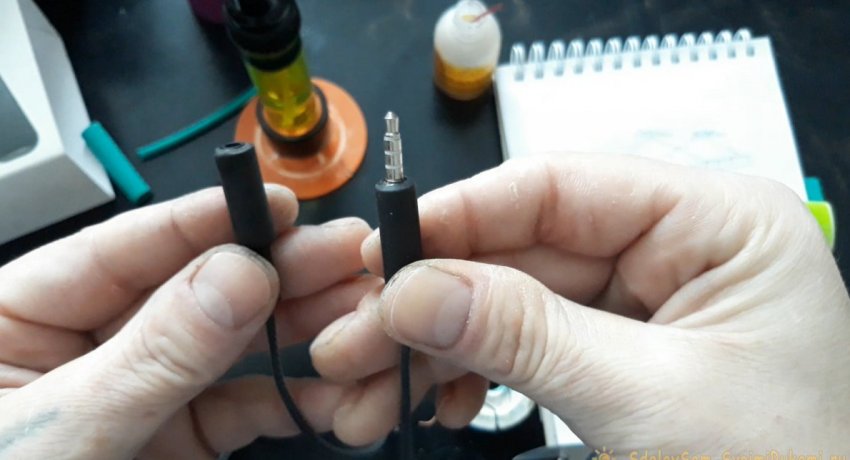

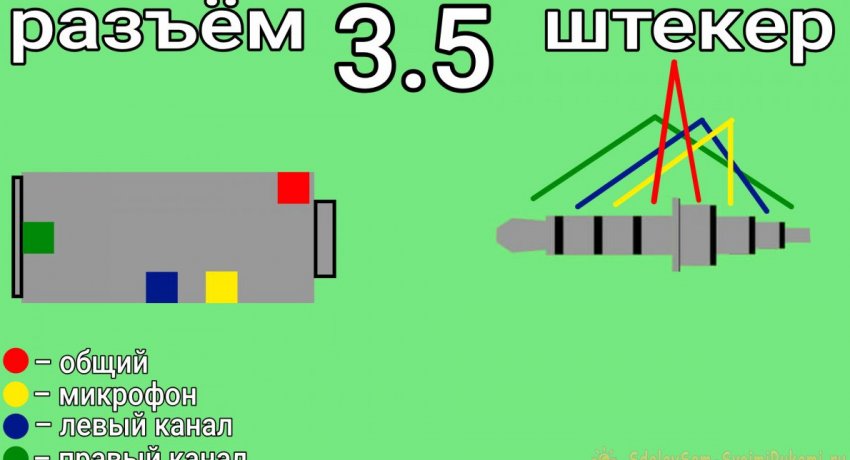

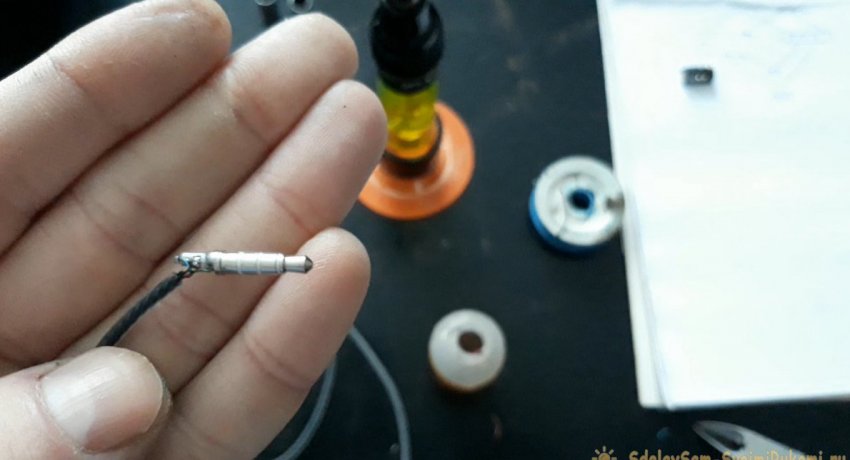

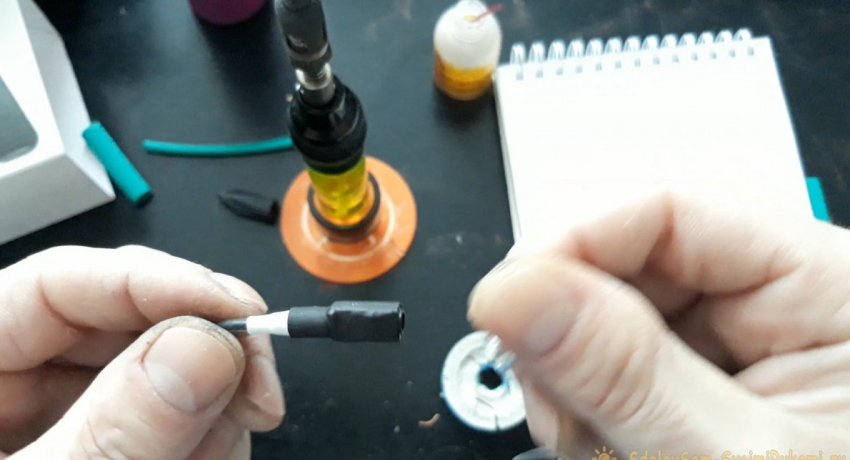

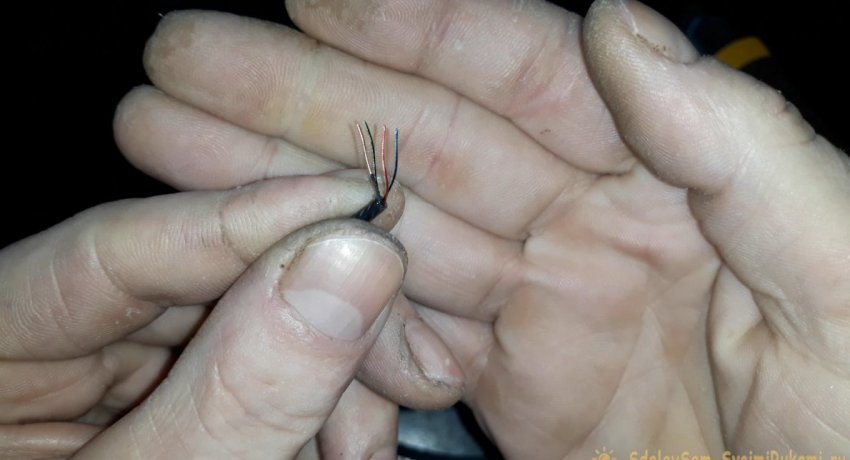

Конкретно, речь идёт о наушниках с микрофоном, с четырёх полюсным соединением. Понадобится Кабель четырёхжильный, тонкий, можно от старых наушников. Небольшие кусачки. Паяльник, с оловом и флюсом. Нож канцелярский. Ножницы. Термоусадочные трубки, разных калибров. Клей секундный. Две металлические трубки, диаметром в 7 мм, и длиной в 25 мм. Четырёх полюсный штекер 3.5 и соответствующий разъём к нему. Сборка удлинителя для наушников Работа эта недолгая – у меня ушло около 20 минут. Хотя, довольно нудная. Вся работа, в основном, заключена в пайке мелких деталей. Итак, подбираем нужный нам, четырёх полюсный штекер и разъём к нему. Зачищаем кончик кабеля. Я взял 50 см кабеля. Этого вполне хватит, на мой взгляд. Чтобы не запутаться в контактах штекера и разъёма, я наспех нарисовал простую схему на бумаге. А для желающих спаять подобный удлинитель, я нарисовал в фоторедакторе более подробную схему: Цвета проводков в разных кабелях могут отличаться, но главное не перепутать контакты. А именно: соединить контакты, которые контактируют друг с другом в разъёме и штекере, одним и тем же цветом! Далее, подгоняем кусачками проводки до нужных контактов штекера, лудим их, и припаиваем к штекеру. Теперь изолируем и закрепляем всё это дело термоусадочной трубкой, соответствующего калибра. А чтобы толщина оплётки соответствовала калибру трубки, я усадил на штекер ещё несколько трубок. Вот так: Можно, конечно, подогнать толщину и изолентой, но так оно надёжнее будет. Далее, капаем на получившуюся оплётку пару капель секундного клея, и надеваем приготовленный заранее отрезок трубки. Теперь надеваем на трубку чёрную термоусадку, с запасом в миллиметров 10, и усаживаем её зажигалкой. Вот что в итоге получится: Штекер готов. Ну, и повторяем соответствующую процедуру с другой стороны кабеля, с разъёмом. Только не забываем посматривать на схему, дабы не ошибиться с контактами. Так же не забываем накинуть на кабель нужное количество термоусадочных трубок, для изоляции разъёма – после припайки разъёма, сделать этого не получится. Невнимательность будет стоить ещё десяток минут работы, и нескольких термо трубок. Ну, вот удлинитель и готов. Сначала я проверил его на телефоне. Микрофон и регулятор громкости работают без изменений. Звук так же без шумов и искажений. Затем проверил на мп-3 плеере – всё, как и прежде звук чистый. Теперь зимой можно подключать наушники к телефону, как гарнитуру, чтобы не морозить рук при разговоре, а летом, в укороченном варианте носить эти же наушники на шее, с болтающимся на них плеером, если Вы в футболке без карманов. И всё это с одной парой наушников! Смотрите видео Также посмотрите как можно из двух сломанных наушников собрать одни рабочие - https://sdelaysam-svoimirukami.ru/5122-sobiraem-odni-naushniki-iz-dvuh.html
