Разница, по-моему, более чем очевидна! А о том, как все эти купленные части собрать воедино, и правильно и быстро подключить, я сейчас и постараюсь более подробно изложить. Работа эта недолгая, увлекательная и занятная.
Понадобится

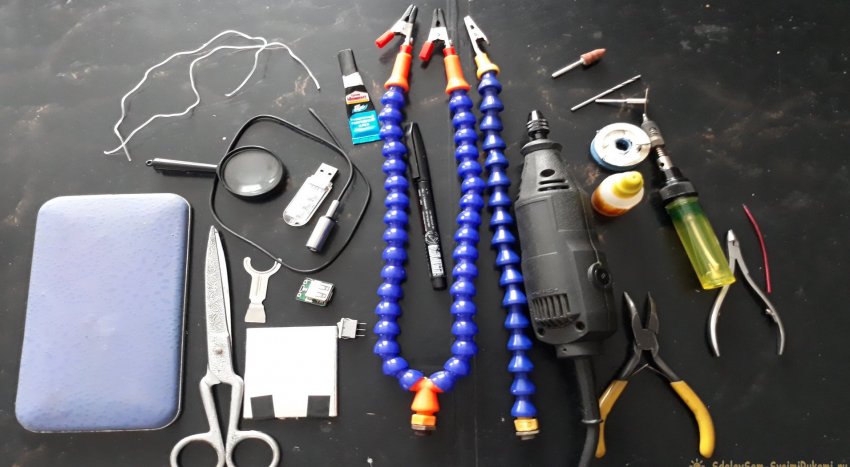

Материал:
- Гибкие держатели, 3 шт. (можно больше, на своё усмотрение) - http://ali.pub/5j721g
- Небольшая лупа - http://ali.pub/5j7264
- USB-лампочка - http://ali.pub/5j728n
- USB-вентилятор - http://ali.pub/5j72mu
- Основа для станции, что-то типа небольшой чаши с низкими краями (я взял крышку старого футляра от бритвы).
- USB-разъём с кабелем длиннее гибкого держателя.
- Модуль зарядки на 3,7 вольт с выходом на 5 вольт - http://ali.pub/5iw0ad
- Плоский аккумулятор (можно от старого телефона) - http://ali.pub/5iw03r
- Выключатель.
- Тонкая проводка (около 30 см.)
Инструмент:
Мини дрель с режущим диском и свёрлами. Паяльник с припоем. Кусачки. Плоскогубцы. Ножницы. Секундный клей. Пистолет с горячим клеем. Изоляционная лента. Маркер.
Сборка держатель третья рука

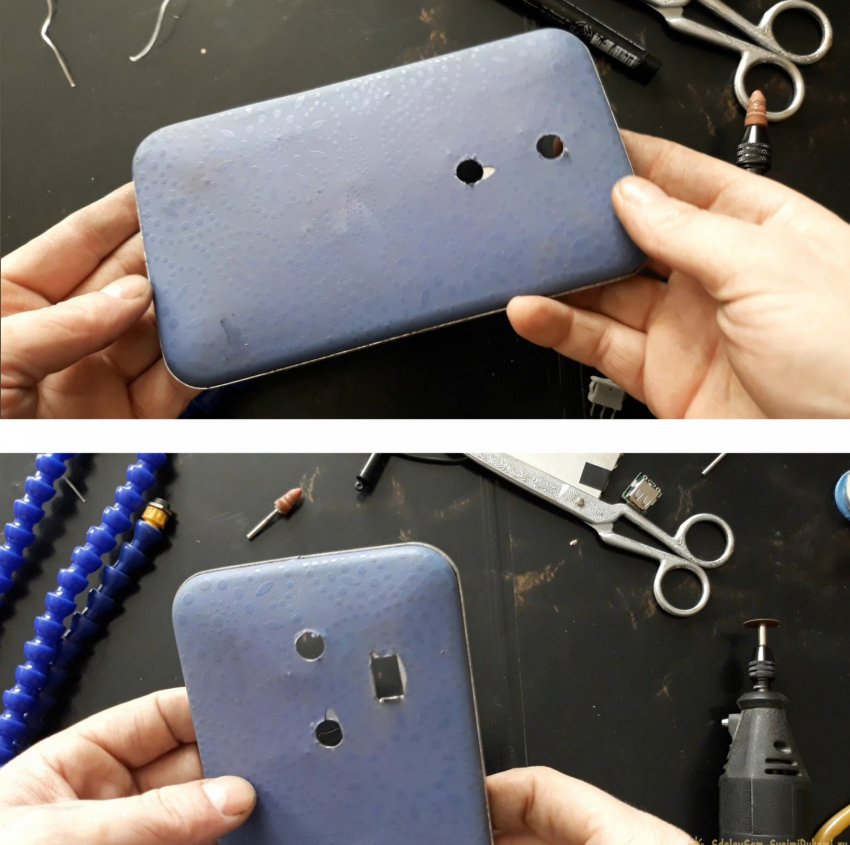

Для начала подготовим основу. В ее роли может выступить что угодно, что влезет в ящик для паяльника, и что имеет полость внутри – корпус от старого роутера, ресивера, или крышка от какой-нибудь прямоугольной крепкой коробочки. Делаем на ней маркером разметку, в тех местах, где на Ваш взгляд, будет наиболее удобное положение для держателей, выключателя, и входа для модуля зарядки. Высверливаем и вырезаем отверстия для держателей, выключателя, и модуля.

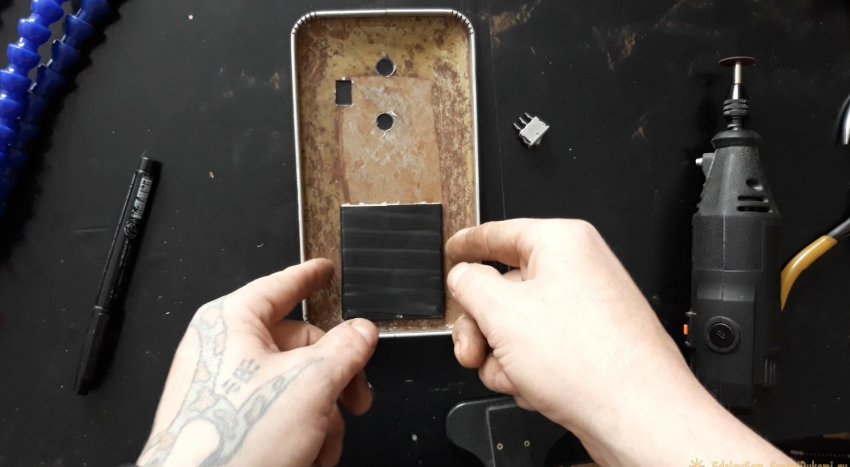

Далее, приклеиваем на секундный клей, к противоположной от отверстий стороне, аккумулятор. Если на нём отсутствует, или повреждена изоляция, то изолируем его изолентой.

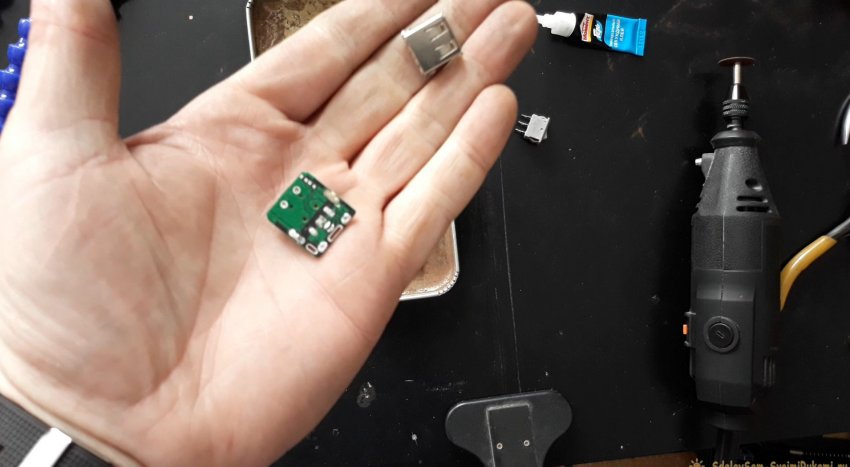

Теперь «отредактируем» модуль зарядки! От него нужно отделить USB-разъём, чтоб в дальнейшем он не мешал пайке.

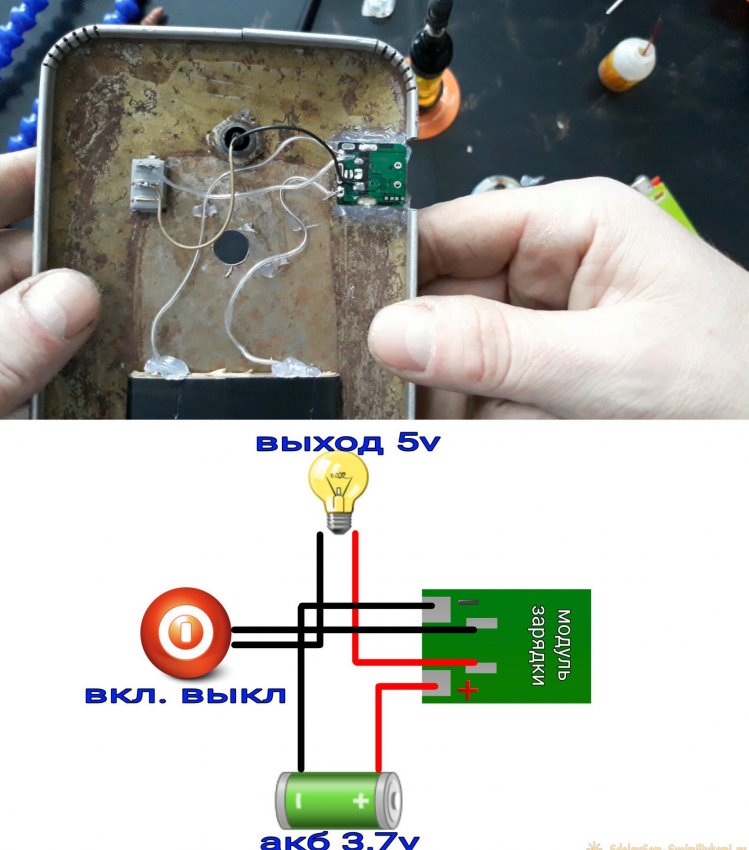

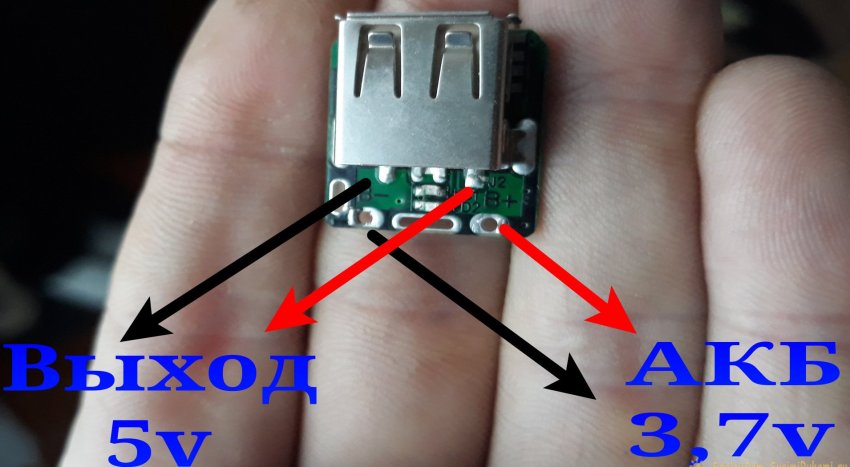

Я его тупо отпилил режущим диском. Можно отпаять, если не лень. Главное – не повредить контакты, и иметь к ним доступ. Контакты нам нужны только «плюс» и «минус», которые выводят на USB 5 вольт. Вот схема:

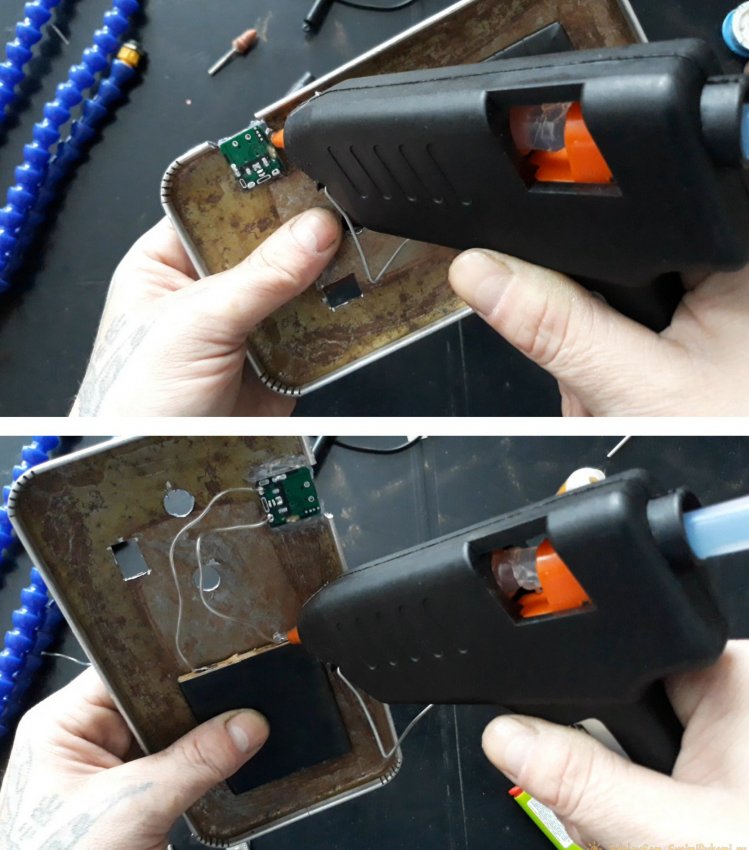

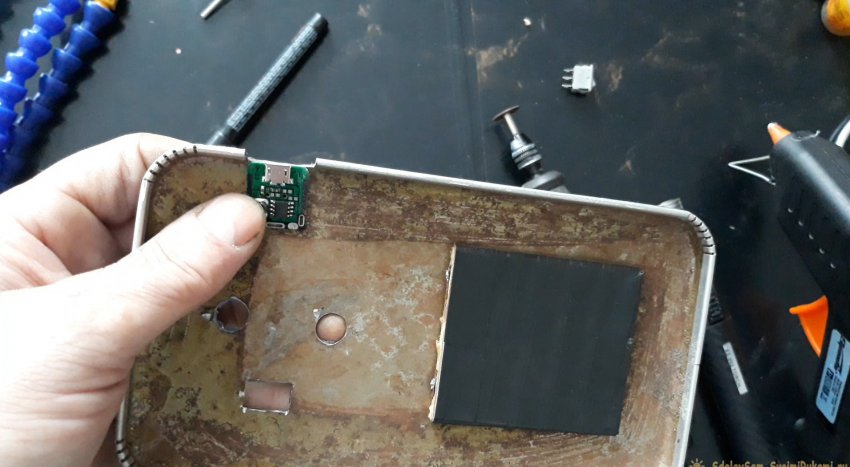

Далее, клеим на горячий клей модуль зарядки, к соответствующему выходу в корпусе.

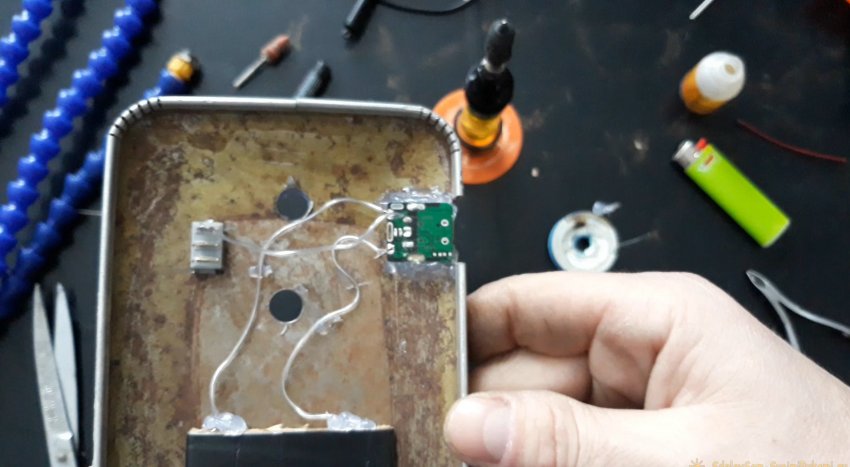

При помощи паяльника, соединяем проводами контакты аккумулятора, и входные контакты модуля. Соблюдаем полярность! Тут же необходимо заизолировать контакты аккумулятора. Вот так:
Теперь соединяем проводом один выходной контакт модуля, и один контакт выключателя:

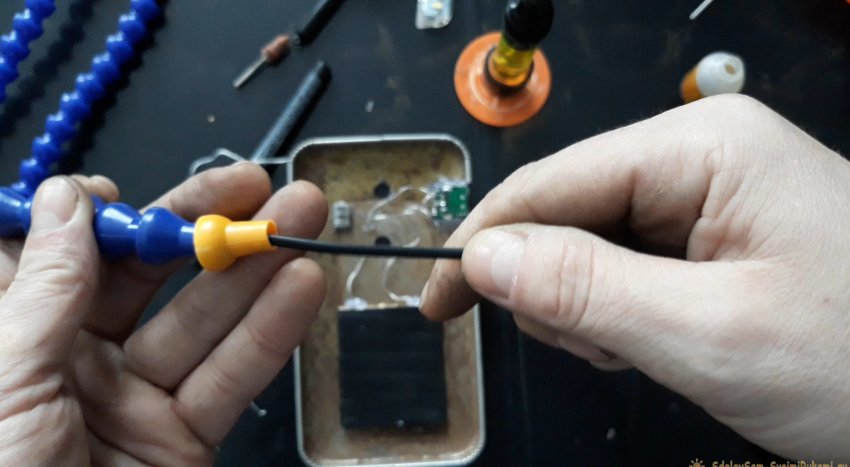

Далее, снимаем с одного из гибких держателей крокодильчик, и продеваем в держатель кабель USB-разъёма.

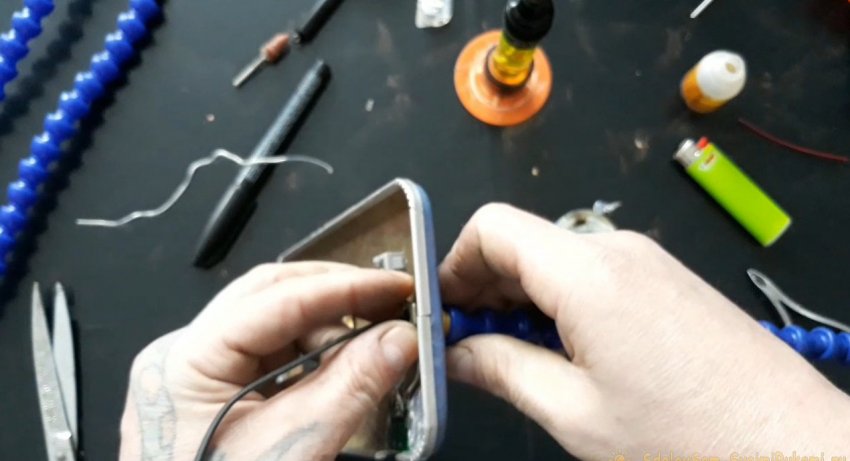

Продеваем остаток кабеля в отверстие корпуса, и устанавливаем на корпус держатель.

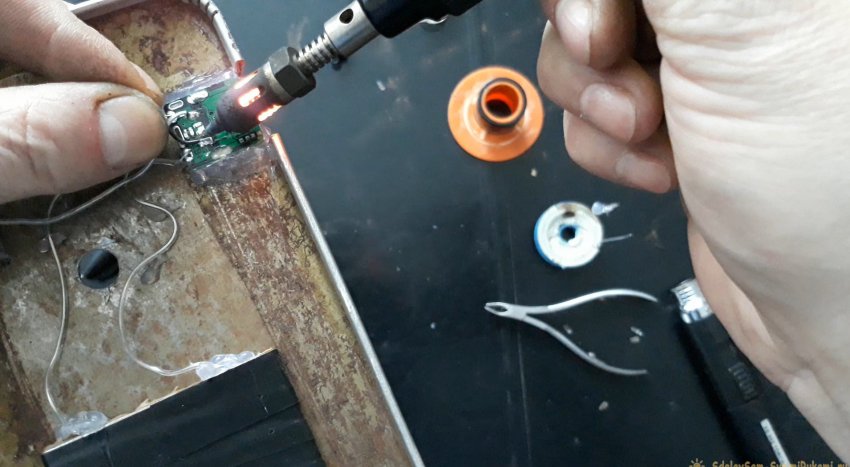

Он крепится при помощи резьбы и гайки, которая идёт с держателем в комплекте. Зачищаем провода от USB-разъёма, и припаиваем их к оставшимся контактам на модуле и на выключателе.
Так же, не забываем про полярность; красный проводок от кабеля разъёма – это плюс, а чёрный – минус. Вот что в итоге должно получиться:

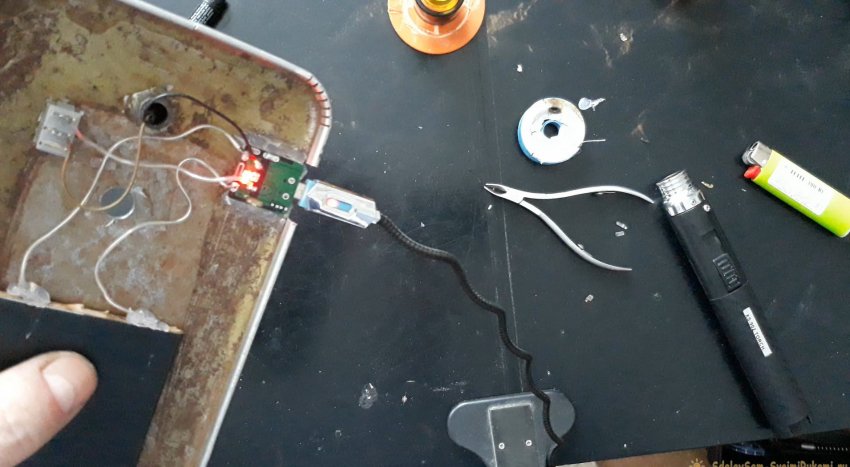

Проверяем на работоспособность. Подключаем к модулю кабель зарядки. Красный мигающий – идёт зарядка аккумулятора.

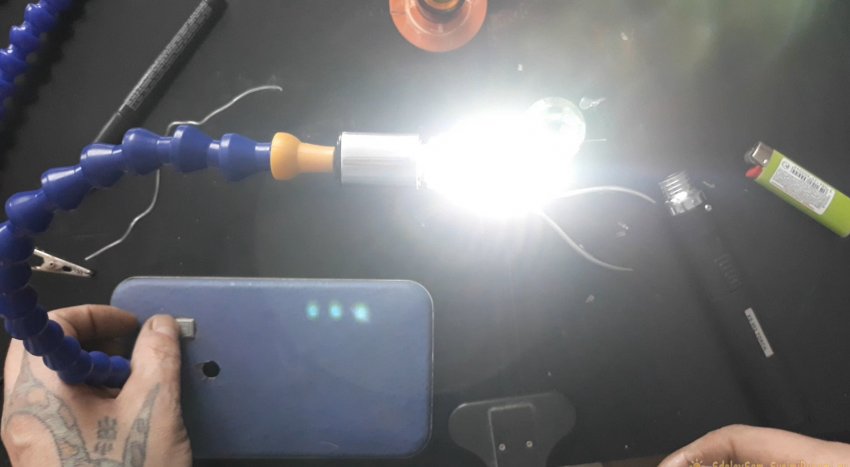

При включении лампы, загорится ровный синий – значит, аккумулятор отдаёт заряд на лампу.
Осталось установить оставшиеся держатели.

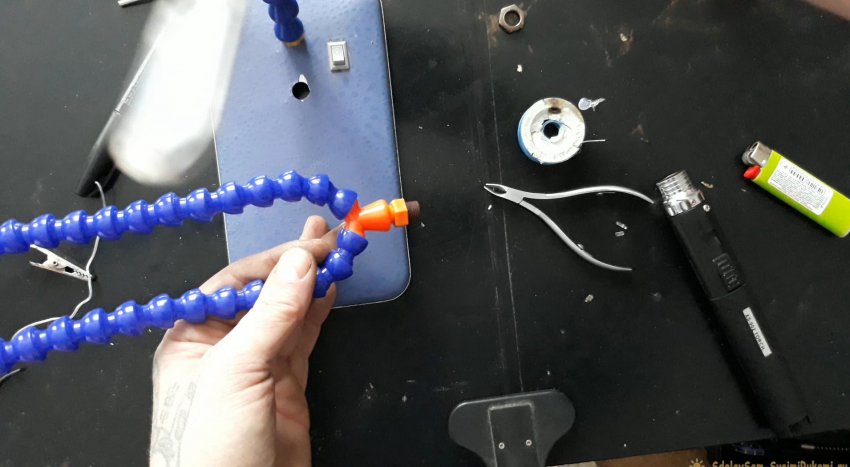

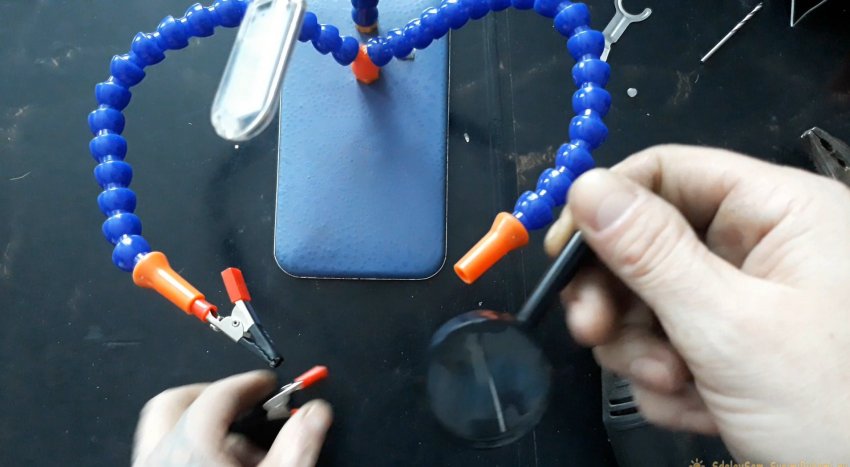

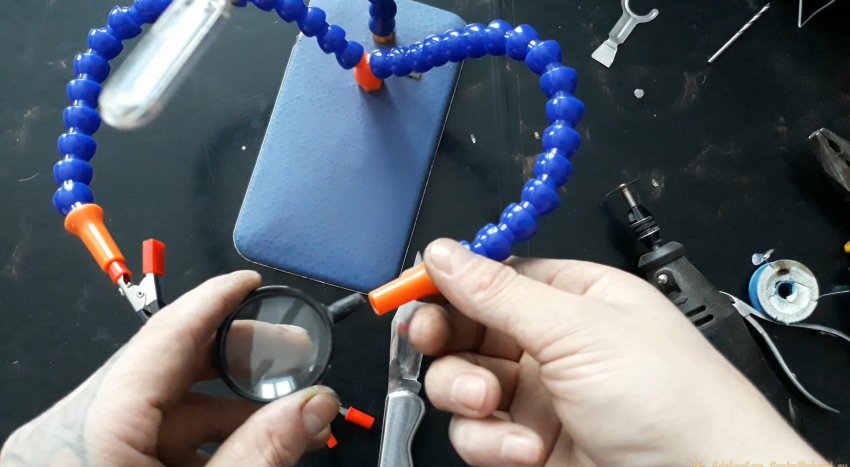

Теперь вынимаем из любого свободного, понравившегося Вам, держателя крокодильчик, и примеряем к освободившейся трубке лупу:

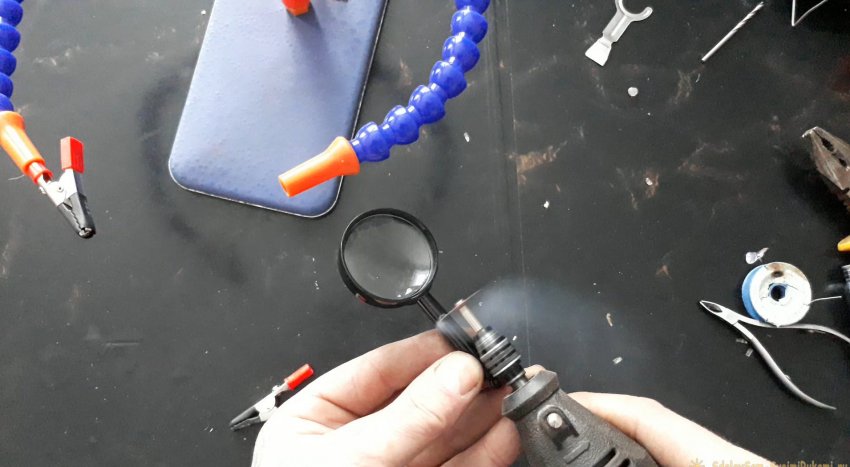

При помощи режущего диска и ножа подгоняем рукоятку лупы, под внутренний диаметр трубки, и устанавливаем лупу в держатель.
При необходимости, можно установить крокодильчик обратно.

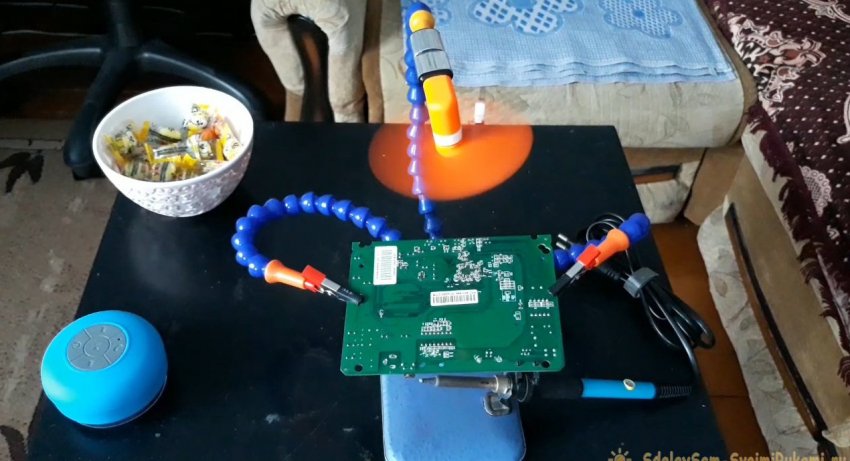

Так же, вместо лампы, можно установить в USB-разъём маленький вентилятор, для быстрого охлаждения паяемой платы или микросхемы.

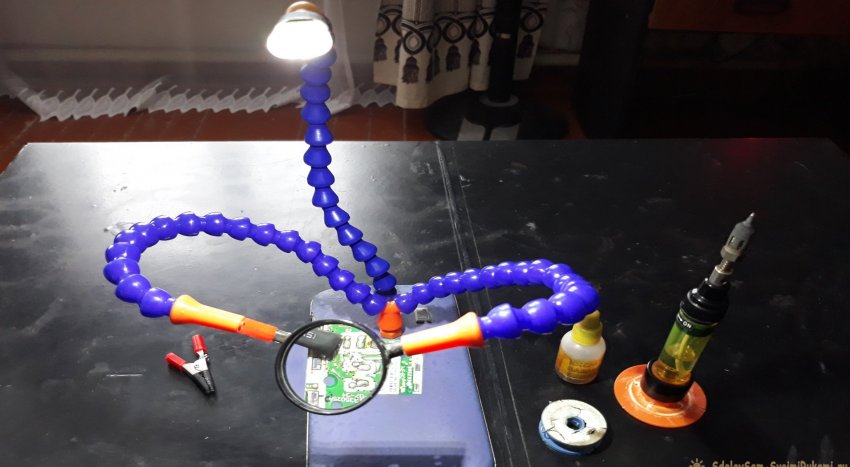

На этом держатель третья рука с лупой и подсветкой готов. Можно, конечно, вместо трёх держателей, установить и четыре, и шесть. Да хоть десять! Всё равно, получится дешевле, чем в магазине. Но, на мой взгляд, и трёх держателей хватит вполне. Ведь их окончания можно менять, в зависимости от надобности.
