Как починить и переделать клеевой пистолет с 220 В на 12 В - «Сделай сам»

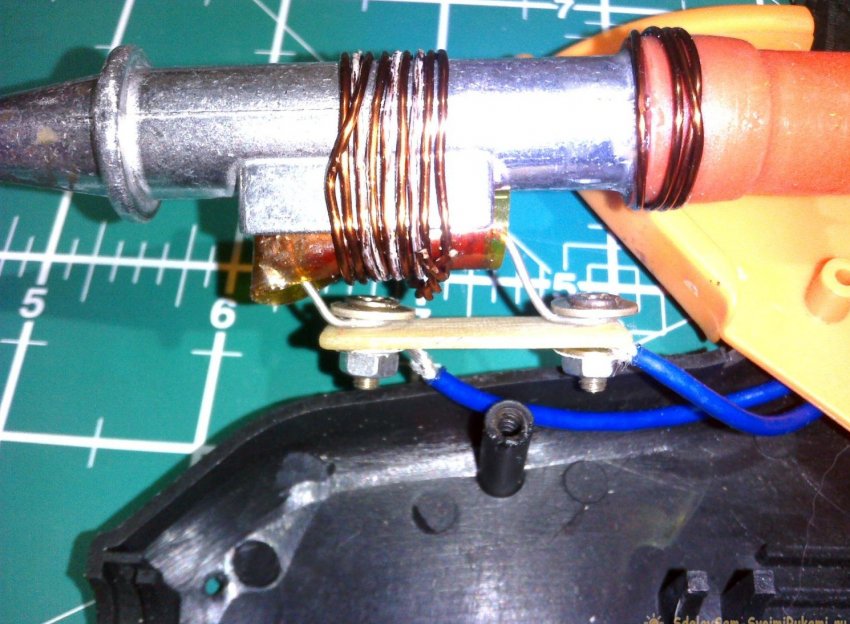

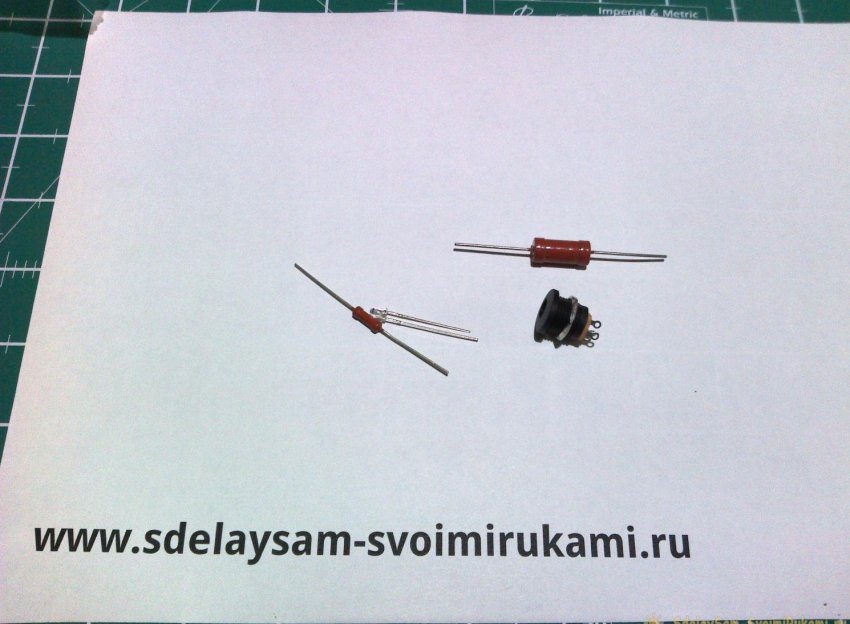

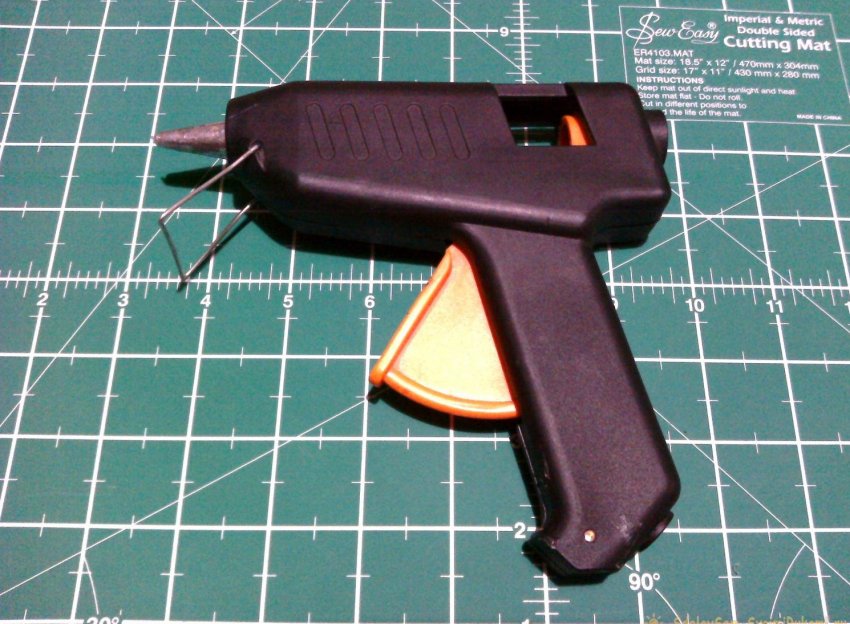

Термоклей уже довольно давно получил широкое распространение и стал почти незаменимым как среди самодельщиков и рукодельниц, так и в быту вообще. Он легко наносится на поверхности, обладает хорошей адгезией, бывает разных цветов, создает достаточно прочный клеевой шов. Однако большинство термопистолетов для нанесения такого клея имеют позисторный PTC нагреватель в максимально дешевом и весьма ненадежном исполнении. По сути это керамический нагревательный элемент, зажатый между двух проводящих пластин, к которым подведены сетевые провода. При нагреве латунные пластины расширяются и деформируются, что рано или поздно приводит к их замыканию. И все же это не повод покупать новый инструмент. Термопистолет еще можно отремонтировать и даже сделать более безопасным. Нужно только немного модифицировать его. Ремонт-модернизация пистолета для термоклея своими руками Фото перегоревшего «пациента»: Понадобится Для того, чтобы переделать имеющийся или починить уже сгоревший термопистолет, потребуется всего несколько деталей, которые можно купить в любом магазине радиодеталей или заказать через интернет: резистор МЛТ-2 сопротивлением 20 Ом; медная проволока примерно 1 мм в диаметре; блок питания 9-16 вольт, с выходным током 1 и более ампер (например, от ноутбука); подходящий разъем питания. Опционально: любой светодиод 3-5 мм и резистор 3 кОм; термостойкий каптоновый скотч. 20-омное сопротивление заменит собой нагреватель, и желательно использовать именно отечественный резистор с корпусом МЛТ-2. Во-первых, он рассчитан на мощность гораздо больше номинальных 2 Ватт и способен выдерживать длительный нагрев без каких-либо последствий для себя. Во-вторых, по размерам он идеально подходит на место старого нагревателя. Разбираем клеевой пистолет (не забыв вытащить вилку из розетки) и извлекаем сопло с закрепленным на нем нагревателем. Обычно здесь все покрыто толстым слоем застывшего термоклея, поэтому берем канцелярский нож и аккуратно отчищаем сопло снаружи. Можно немного помогать себе зажигалкой, чтобы размягчить остатки клея. ВНИМАНИЕ! При работе с ножом соблюдайте технику безопасности! Затем снимаем старый нагреватель. Обычно он завернут в каптоновый скотч – специальную цветную (чаще оранжевую или зеленую) пленку, способную выдерживать температуру до 400 °C. Этот скотч также можно купить с остальными радиодеталями в виде вот такого мотка: Если у вас такого не окажется – не беда. Аккуратно снимаем старый скотч с нагревателя и откладываем в сторону. Сам нагреватель теперь можно выбросить, больше он не понадобится. Выводы резистора следует загнуть кольцами и при помощи винтов соединить их с проводами. Для надежности я также закрепил винты на пластинке текстолита (подойдет и любой другой негорючий изоляционный материал). Теперь заворачиваем резистор в каптон, ставим его на место нагревателя и крепко приматываем к соплу проволокой. Дополнительно обматываем проволокой место соединения сопла и резиновой трубки, в которую вставляется клеевая палочка – это предотвратит затекание клея внутрь корпуса. Вторые концы проводов нужно припаять к разъему питания – здесь полярность не имеет значения, поэтому соединять можно как угодно. По желанию, для индикации включения термопистолета, можно добавить светодиод с токоограничительным резистором, как в приведенной выше схеме. Лучше, если он будет неярким, чтобы его свет не бил в глаза и не отвлекал при работе. Помните, что у светодиодов есть анод (плюс) и катод (минус): Осталось расширить напильником отверстие для сетевого провода, чтобы на его место можно было установить разъем питания, и высверлить (или проколоть нагретым шилом) где-нибудь отверстие для светодиода. После сборки можно проверять клеевой пистолет в деле. Следует только учитывать, что резистору требуется чуть больше времени на нагрев до нужной температуры. После такой модификации в инструменте больше нет сетевого напряжения, что делает его гораздо безопаснее и практически исключает возможность поражения электрическим током. Видео работы клеевого пистолета: Смотрите видео Также читайте как сделать паяльник с моментальным нагревом из клеевого пистолета - https://sdelaysam-svoimirukami.ru/6061-momentalnyj-pajalnik-iz-kleevogo-pistoleta-i-jenergosberegajuschej-lampy.html
