Сила по щелчку кнопки: Электромагнитная масса для сварки своими руками - «Сделай сам»

Те, кто попробовал ставить магнитный контакт на массу сварки, могли оценить его удобство, но также столкнулись и с недостатками такого приспособления. Он постоянно собирает на себя металлическую стружку,...
Сила по щелчку кнопки: Электромагнитная масса для сварки своими руками - «Сделай сам»


Те, кто попробовал ставить магнитный контакт на массу сварки, могли оценить его удобство, но также столкнулись и с недостатками такого приспособления. Он постоянно собирает на себя металлическую стружку, к тому же его сложно отрывать, если магнит не предусматривает удобную ручку. Все преимущества такого контакта имеет электромагнит, при этом он лишен описанных недостатков. Такое приспособление очень простое в изготовлении, поэтому его сможет сделать каждый.

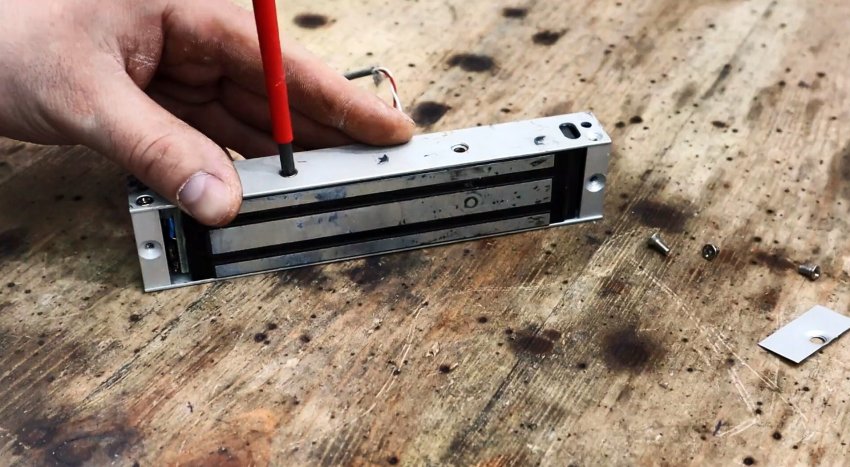

Нужно снять его кожух и заглушки, чтобы добраться до рабочей части.

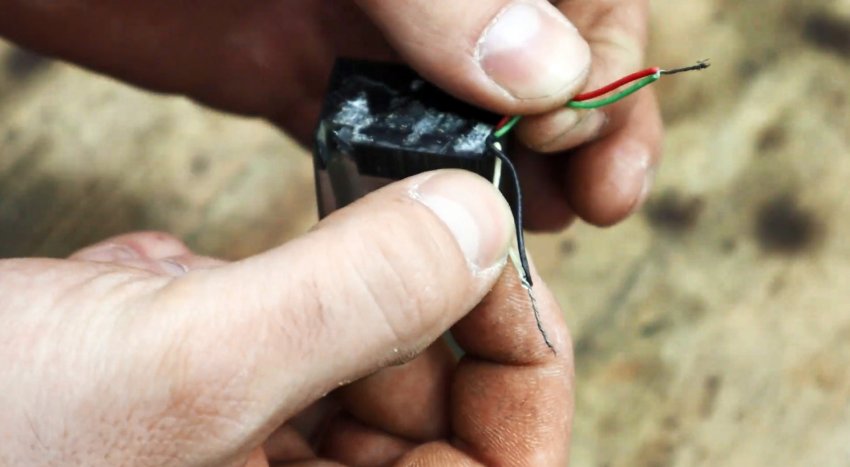

Из нее требуется удалить плату управления. Важно запомнить последовательность проводов на ней. Они зачищаются и скручиваются попарно: первый и третий, второй и четвертый. Также встречаются замки всего с двумя проводами, с ними все еще проще.

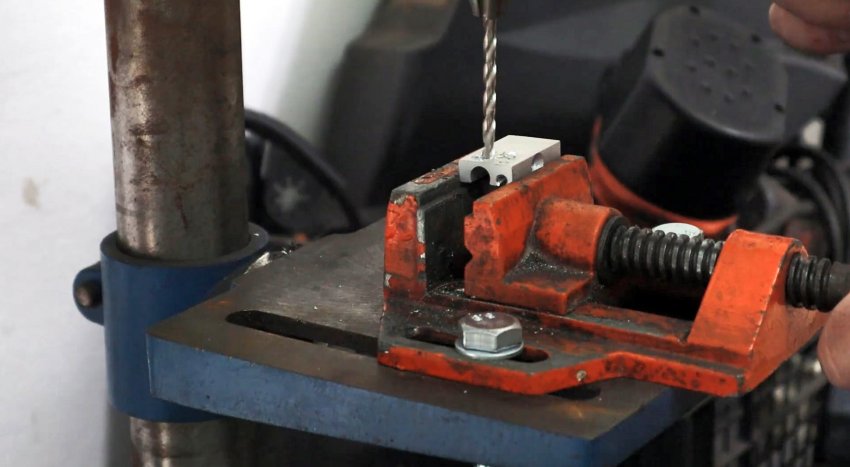

Одну из заглушек нужно рассверлить под диаметр питающего кабеля.

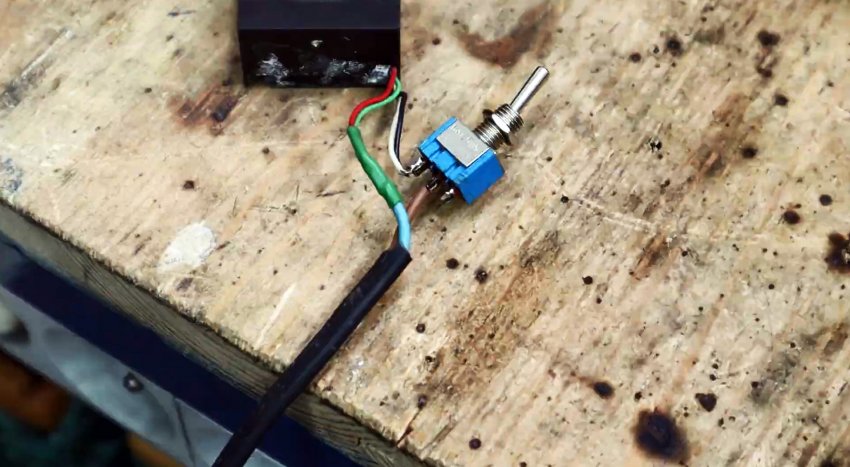

Затем тот припаивается к проводам электромагнита через тумблер. Соединения, которые могут коротнуть, изолируются.

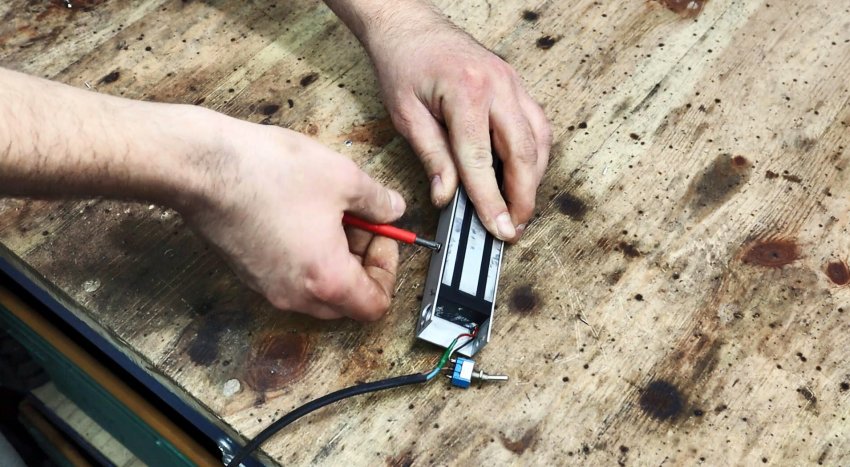

Далее нужно вернуть кожух на электромагнит.

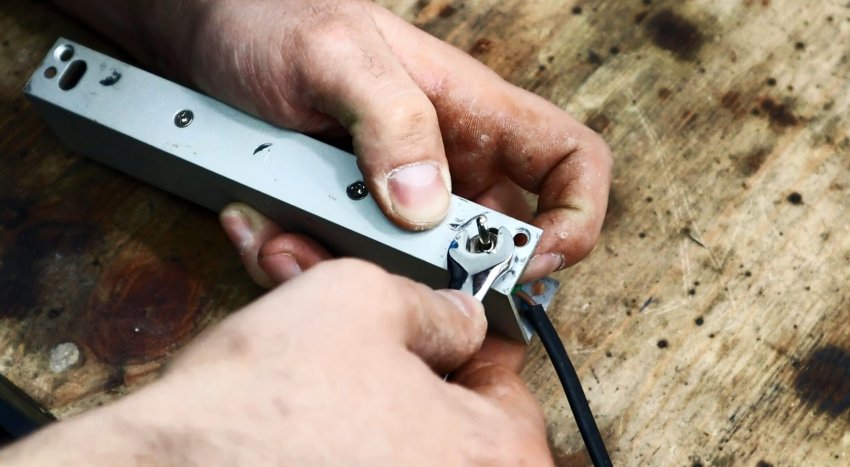

В месте размещения платы теперь можно установить тумблер. Для этого потребуется рассверлить для его переключателя отверстие. Далее устанавливаются штатные заглушки и накладки.

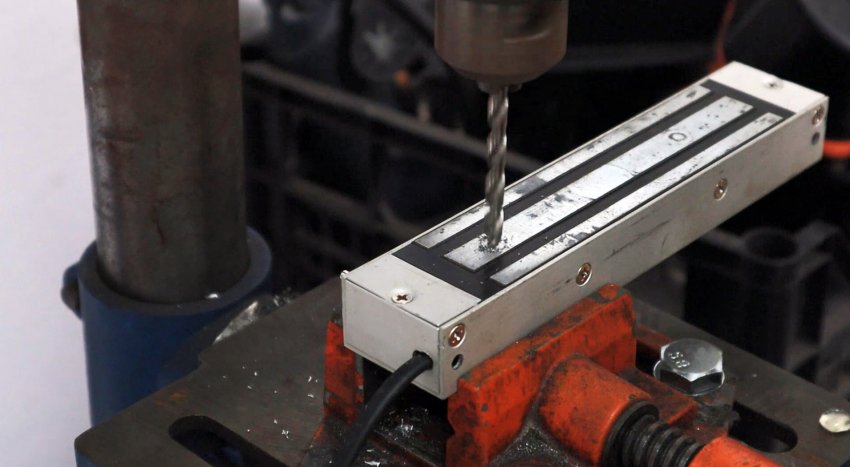

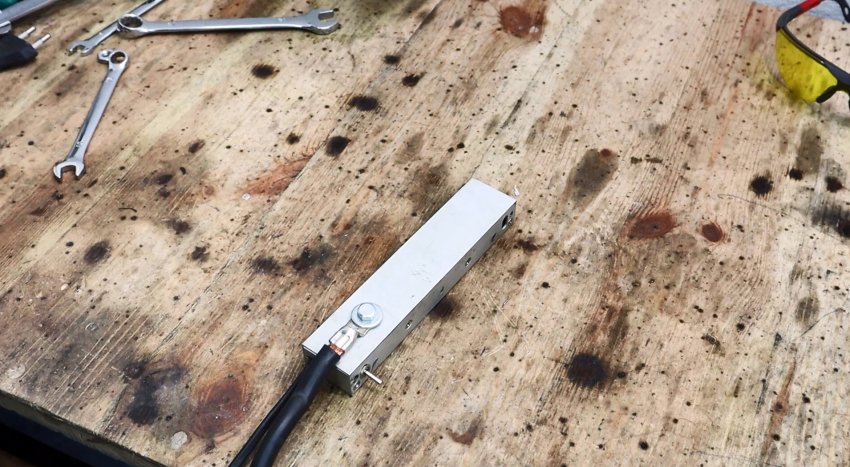

В центре электромагнита на тыльной стороне просверливается отверстие, и в нем нарезается резьба. Затем к нему прикручивается кабель массы от сварки.

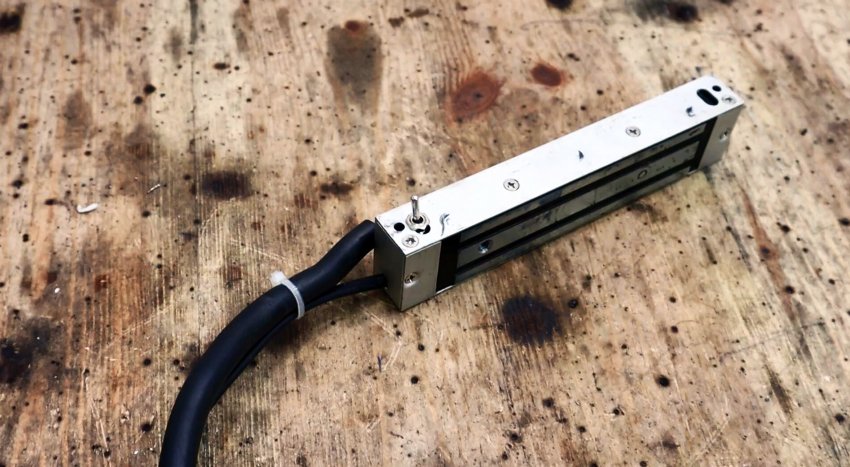

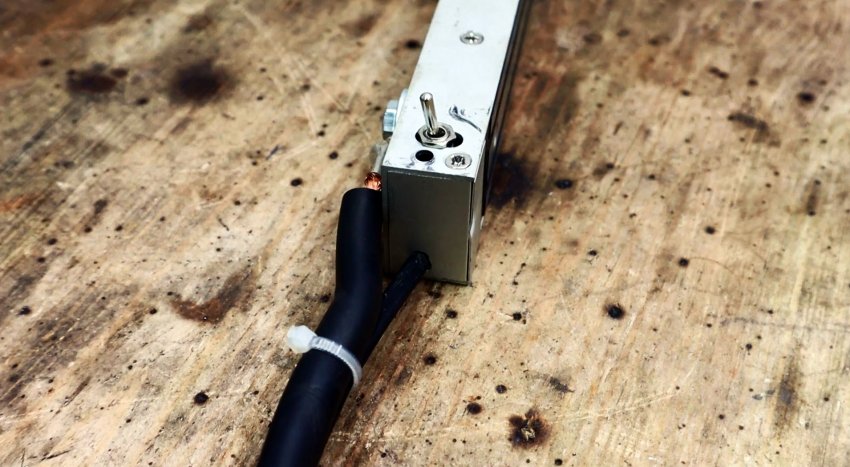

Провод питания электромагнита и кабель массы собираются вместе стяжками. Затем контакт подсоединяется к блоку питания 12 В.

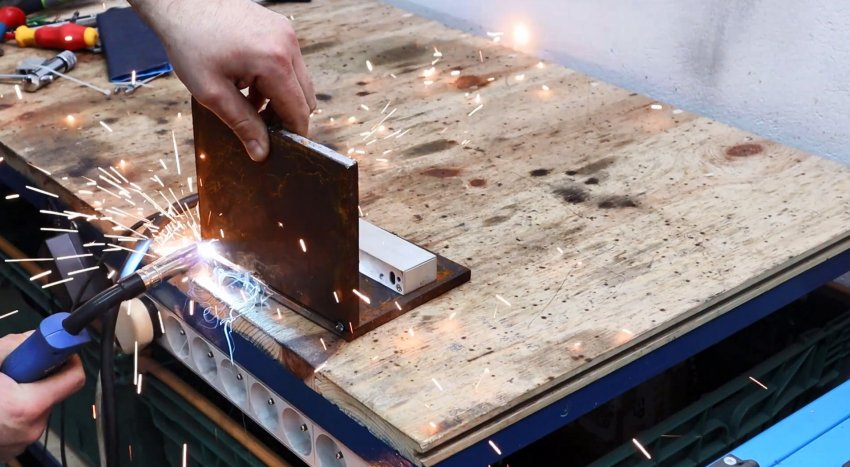

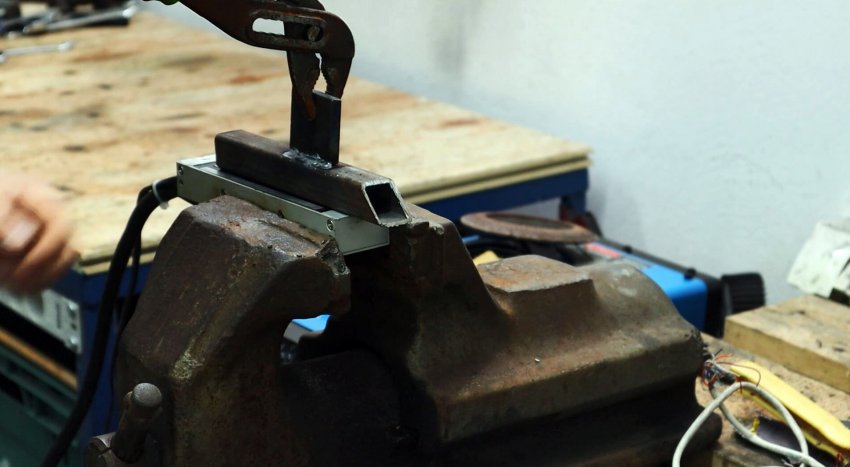

Он сам, для удобства, размещается на корпусе сварочного аппарата. Теперь переключая тумблер, можно включать и выключать магнит.




Смотрите видео



Посмотрите, как можно сделать магнитный контакт из старого динамика - https://sdelaysam-svoimirukami.ru/4672-magnitnyj-kontakt-svarschika.html
