Самодельный установщик резьбовых заклепок своими руками - «Инструмент сделай сам»

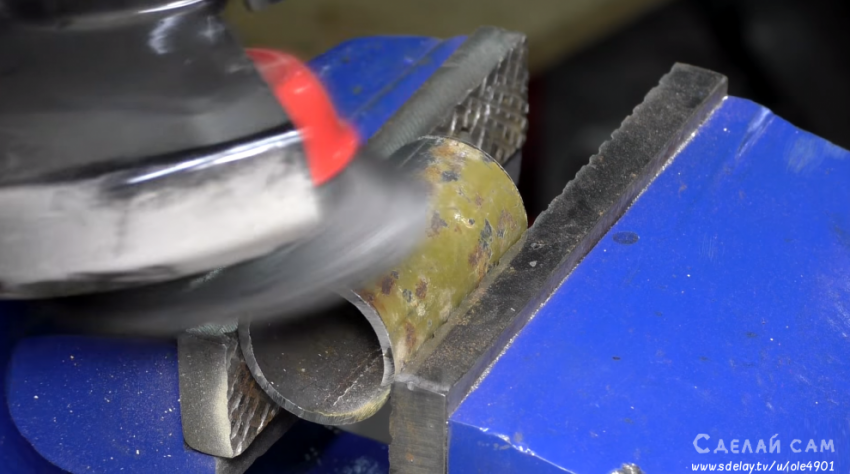

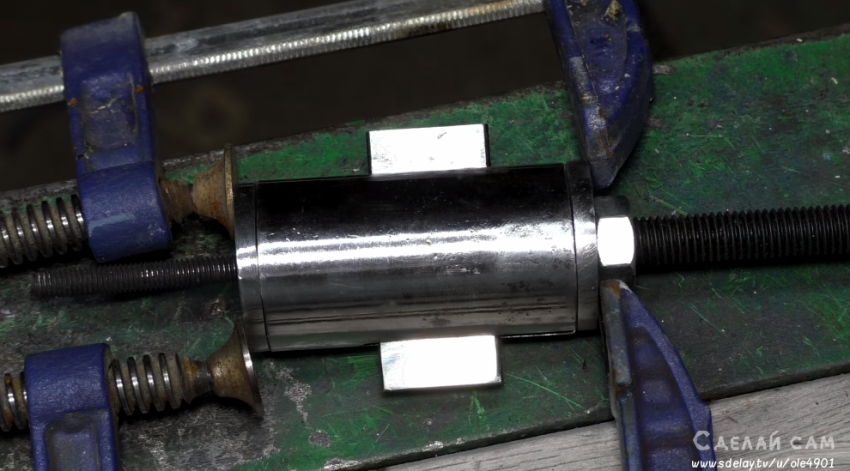

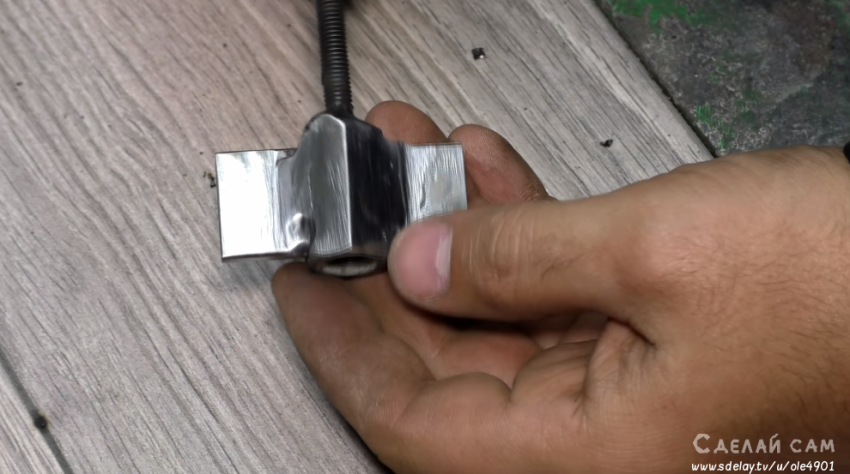

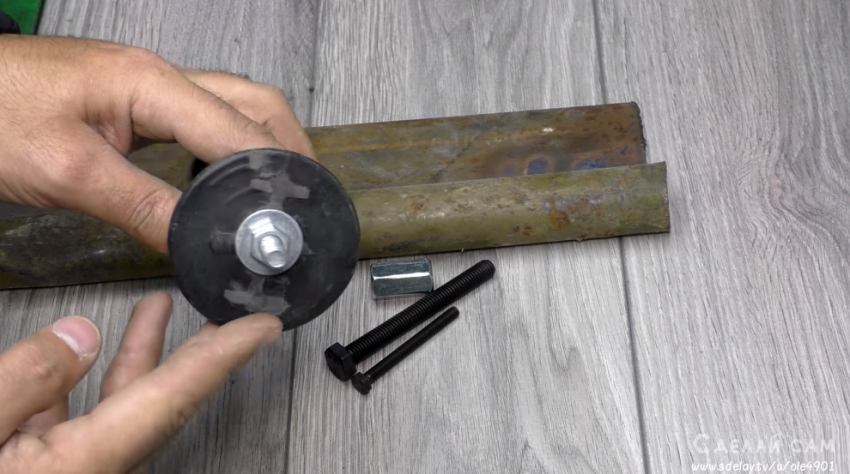

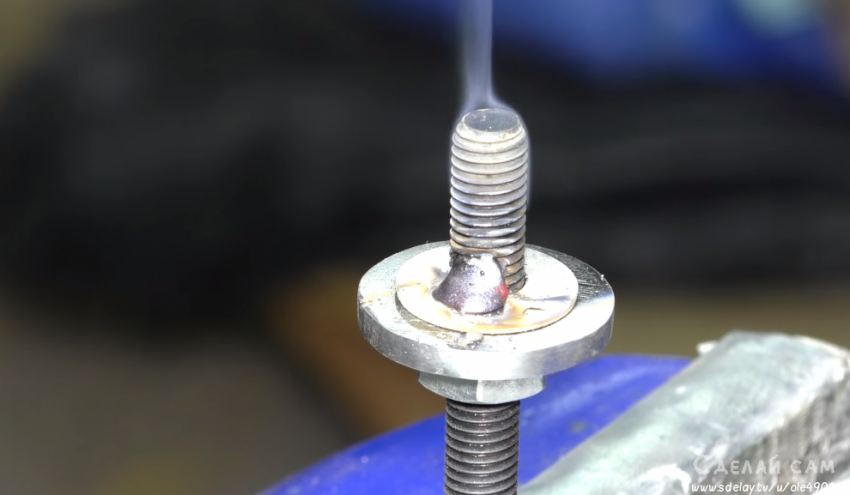

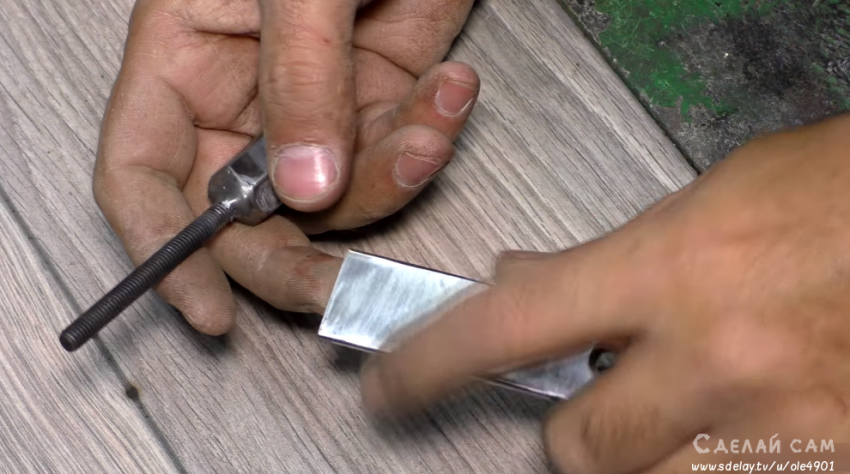

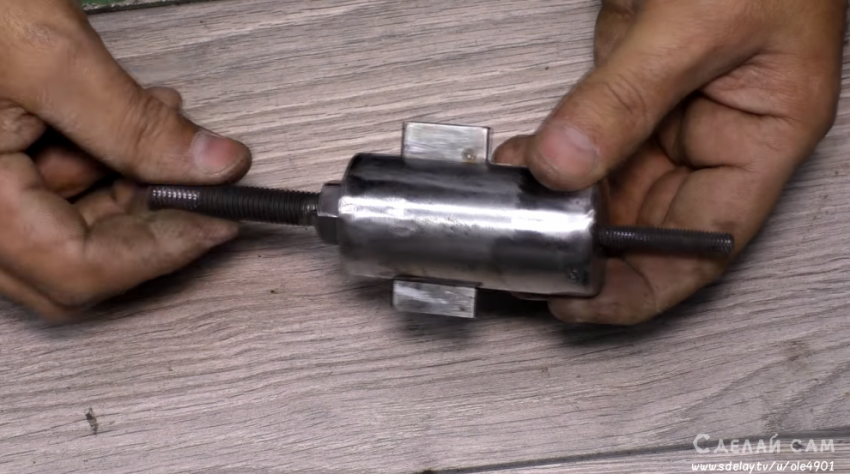

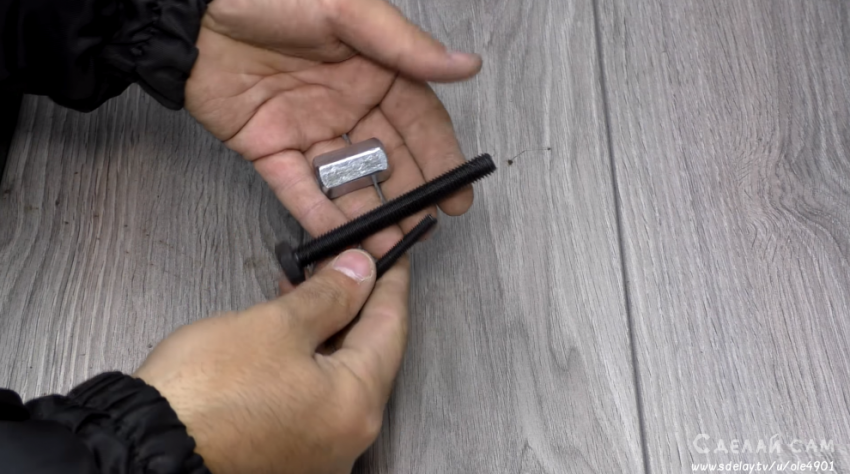

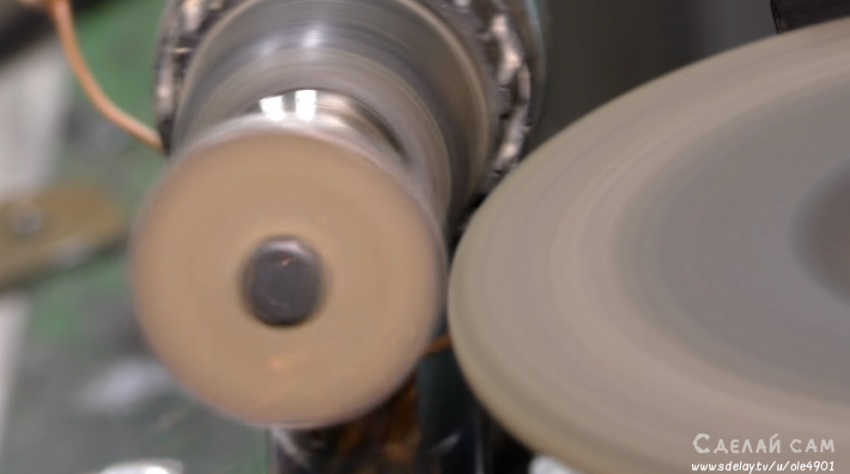

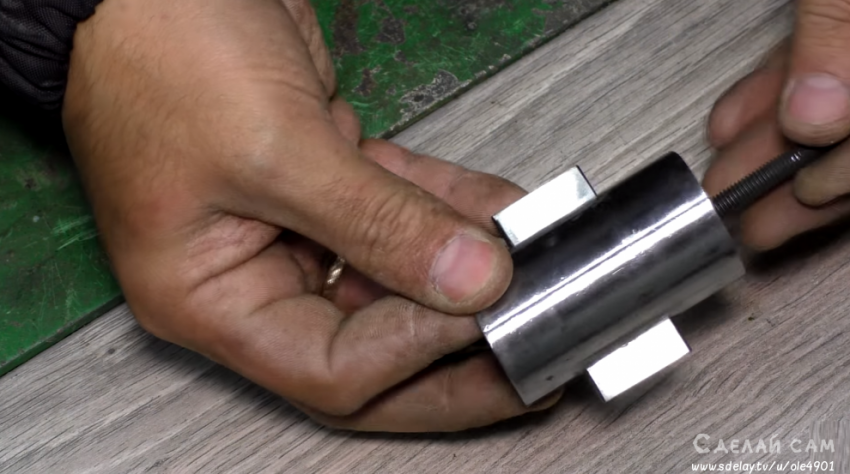

Наверняка, каждый, кто когда-то делал что-нибудь серьезное из металла сталкивался с необходимостью такой штуки, как установщик резьбовых заклепок. Кто-то покупает нужный инструмент (а стоит он очень даже не дешево), что-то вместо резьбовых заклепок просто просверливает отверстия, уплотняя проходы резиновыми прокладками для фиксации. Конечно, второй вариант хоть и проще, но намного менее развитый. Так как в случае с подвижными элементами, такой вариант не подходит. Вашему вниманию представляю свой вариант устройства, сделанного своими руками. Нам понадобятся каленые болты М6 и М10, а также увеличенная гайка под 10 резьбу. Также понадобится: кусок трубы диаметром 33 мм, кусок металла, ручка от электроинструментов. От трубы отрезаем кусок длиной 60 мм. Зачищаем от остатков краски и ржавчины. Это будет корпус. Из листа металла вырезаем 2 крышки, для корпуса. С помощью токарного станка или болгарки ровняем края. К болту М6 привариваем удлиненную гайку. Из листа металла вырезаем два прямоугольника (лепестка). Привариваем с двух сторон к удлиненной гайке, предварительно зажав все в клещи. Зачищаем следы сварки. В корпусе (из трубы) вырезаем по бокам два надреза (40 мм). Для фиксации лепестков нашего толкателя. Привариваем ограничительную шайбу к второй части устройства. Вот как выглядит наше устройство в собранном виде. Следующий этап - обварка корпуса. После сварки вот что мы имеем. Остается только обрезать фиксаторы (лепестки). Далее стачиваем немного резьбу с края (под шуруповерт). Устанавливаем ручку. Установочник готов. Вот что мы имеем в конечном итоге. Смотрите также видео. Спасибо за внимание! Автор - Михаил Медведев Нереально крутая самоделка. Сделай и себе это простое приспособление Video of Нереально крутая самоделка. Сделай и себе это простое приспособление
