Как на основе большого подшипника сделать станок для изготовления цепей - «Сделай сам»

При наличии стального прута можно не покупать цепь, и сгибать ее из него. Для этого потребуется сделать несложный станочек. Его можно собрать буквально из металлолома и обрезков труб. За...
Как на основе большого подшипника сделать станок для изготовления цепей - «Сделай сам»


При наличии стального прута можно не покупать цепь, и сгибать ее из него. Для этого потребуется сделать несложный станочек. Его можно собрать буквально из металлолома и обрезков труб.

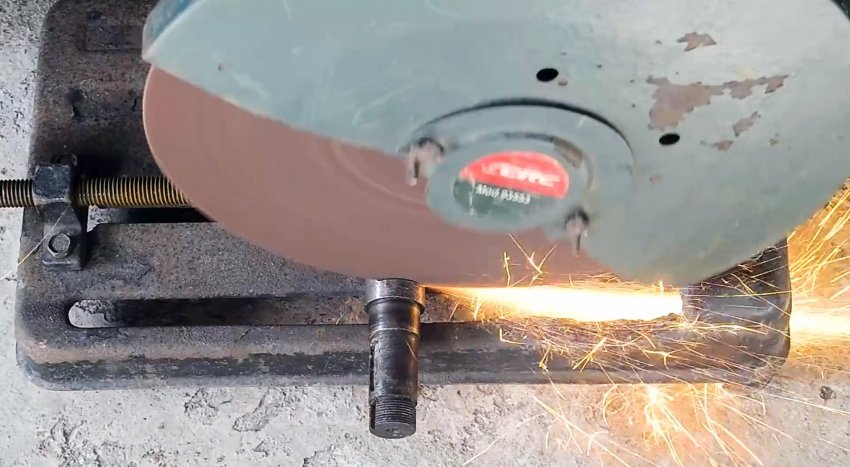

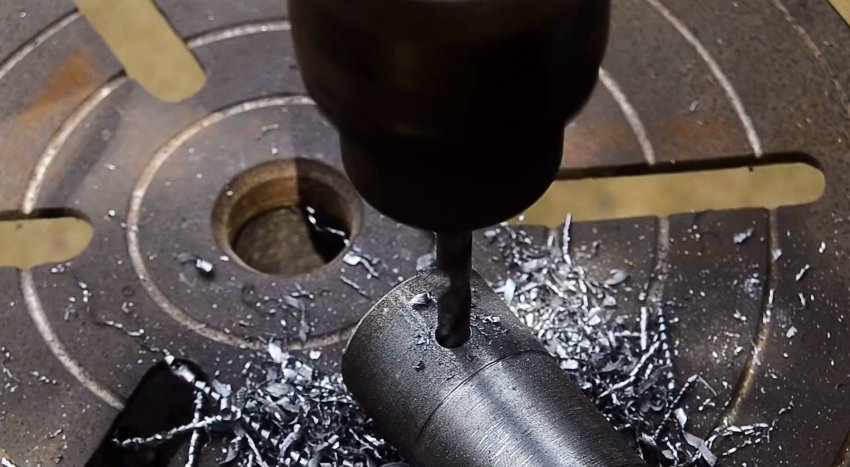

За 25 мм от края он просверливается сверлом 6-8 мм.

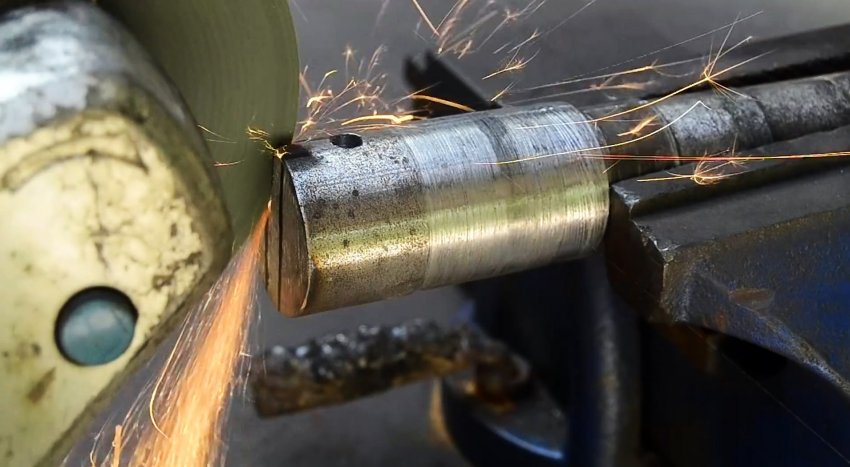

С торца с помощью болгарки нужно вырезать паз до отверстия.

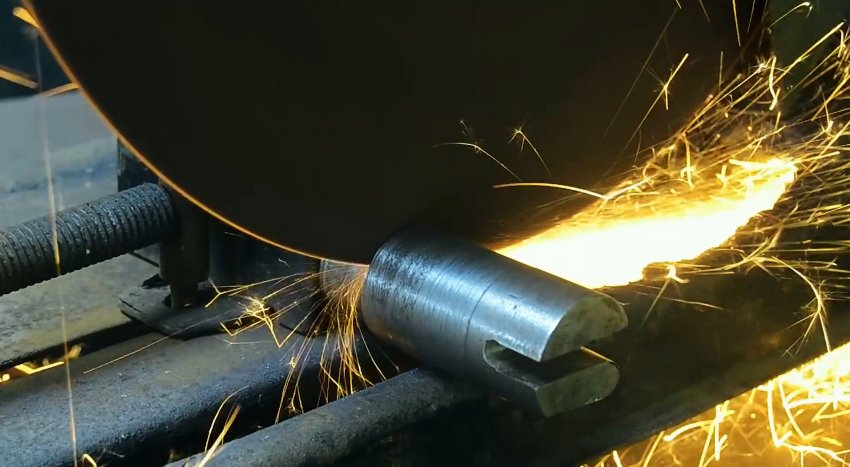

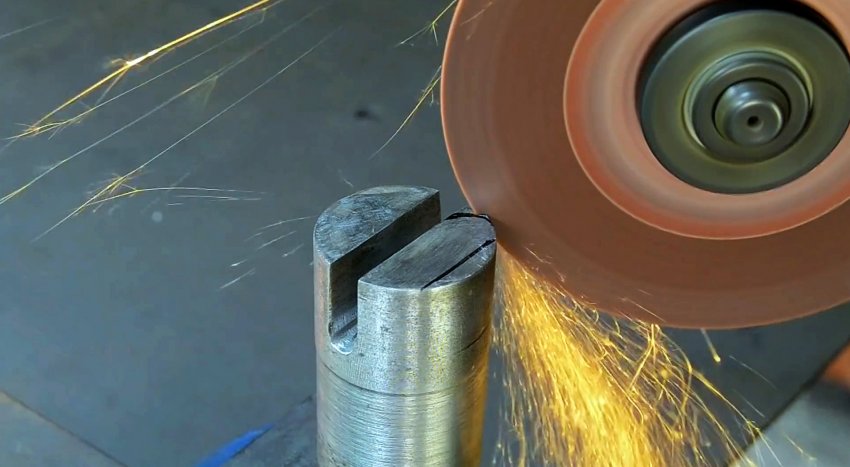

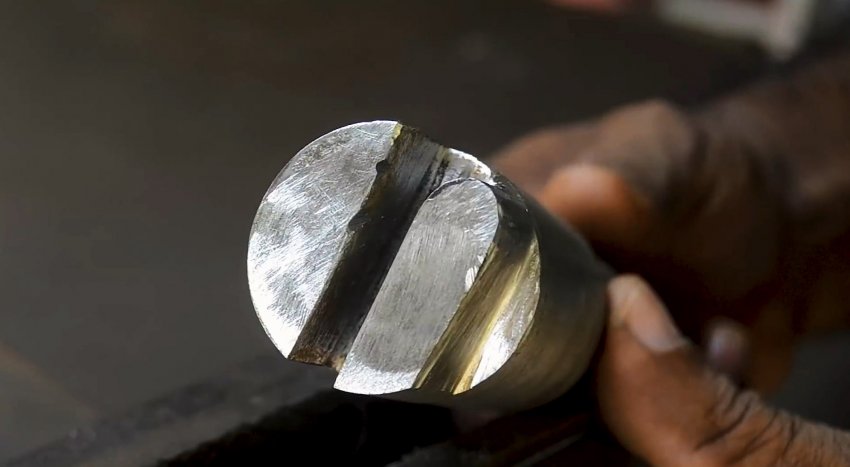

Один из шипов на торце вала требуется скруглить с одной стороны, а также срезать окружность на глубину паза. Именно он будет задавать форму звену цепи. Чем шире и длиннее будет шип, тем крупнее получится звено. После болгарки его следует подравнять напильником.

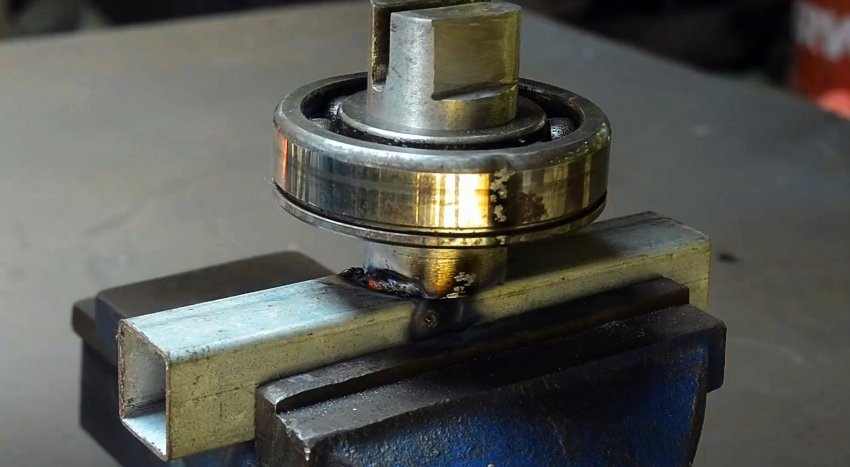

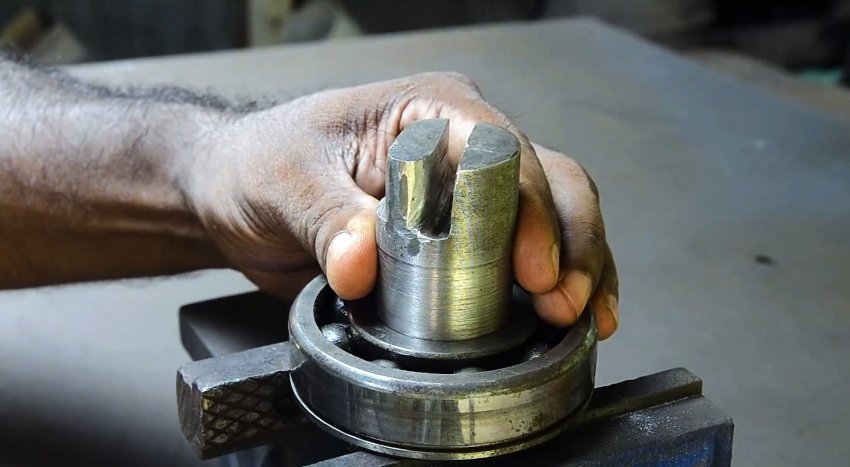

Вал запрессовывается в подшипник. Затем его нужно приварить на отрезок профильной трубы. Она нужна просто, чтобы удерживать станок в тисках.

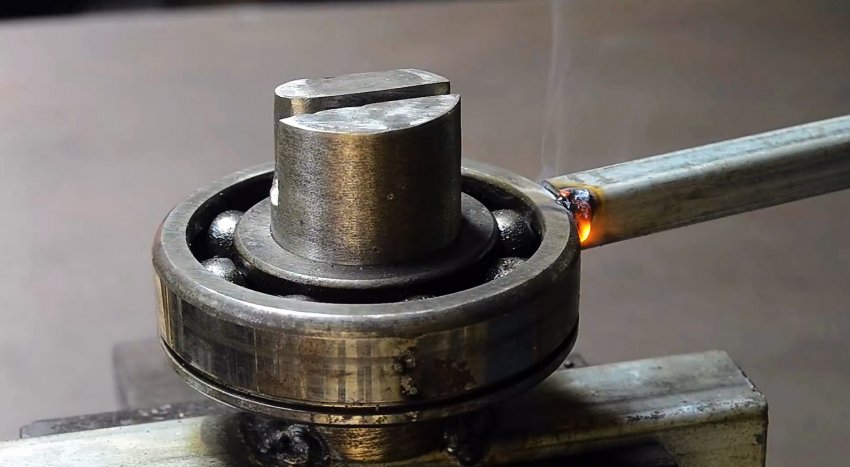

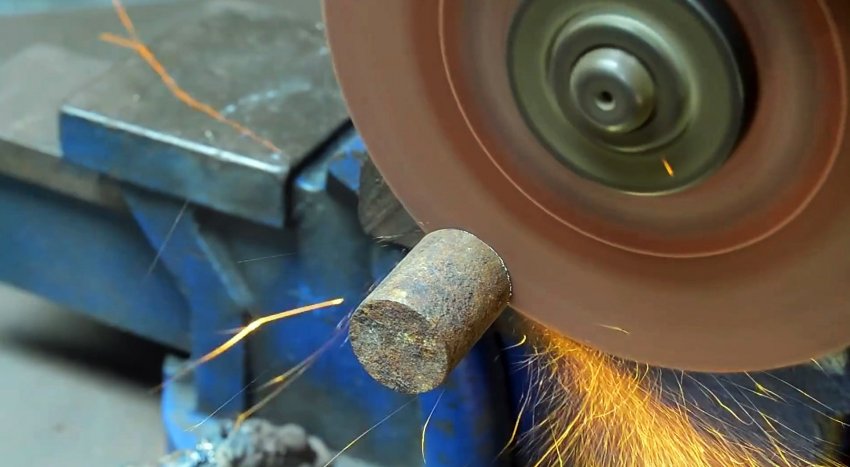

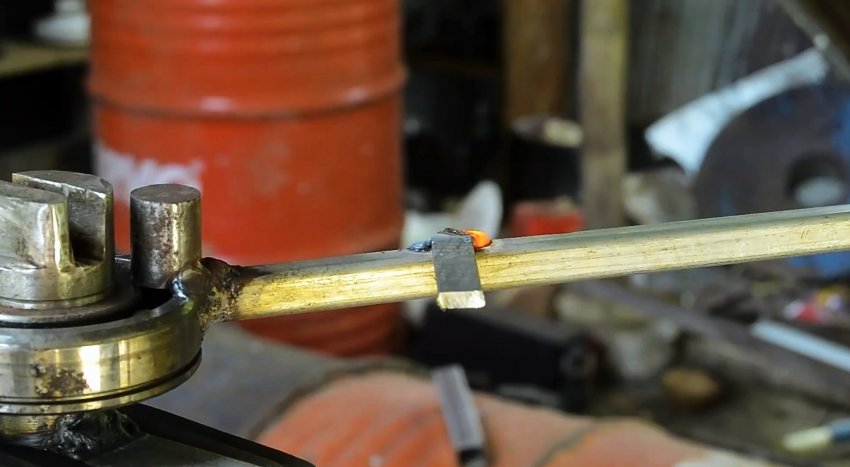

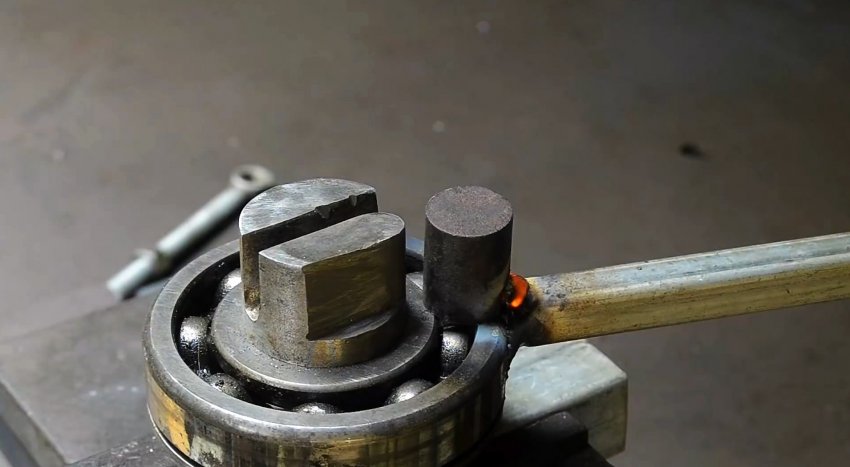

К подшипнику приваривается длинный рычаг, за который будет выполняться изгиб прутков в звенья. Напротив паза к обойме подшипника наваривается палец из кругляка длиной равной шипам. Между ними делается небольшой зазор, чтобы вставлять прутки.

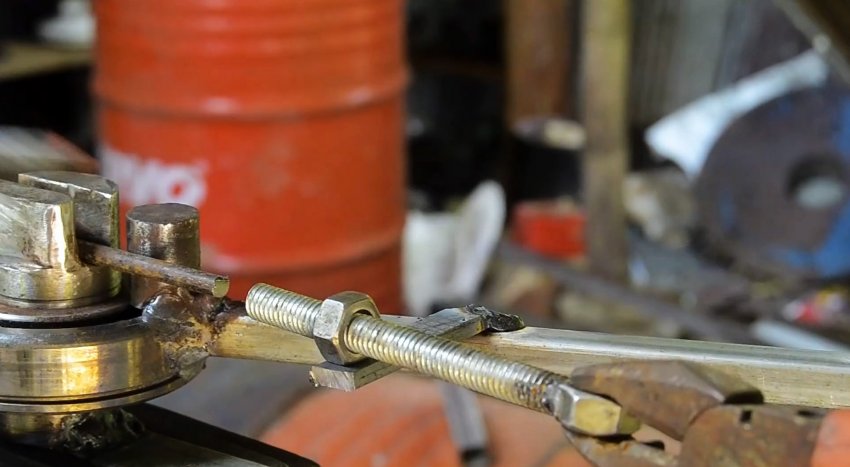

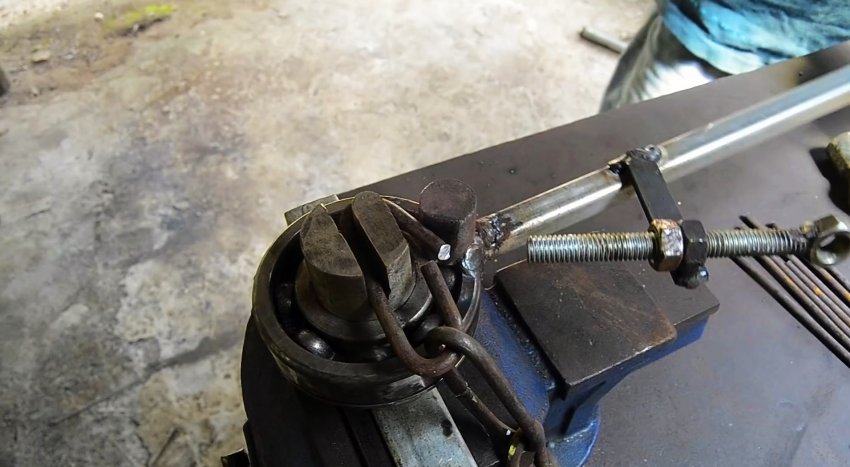

На рычаг наискось приваривается отрезок полосы. На его край нужно приварить гайку и закрутить в нее шпильку или длинный болт. Он послужит ограничителем для прутка, чтобы правильно его позиционировать при изгибе звена. Фиксировать положение болта можно дополнительной гайкой.

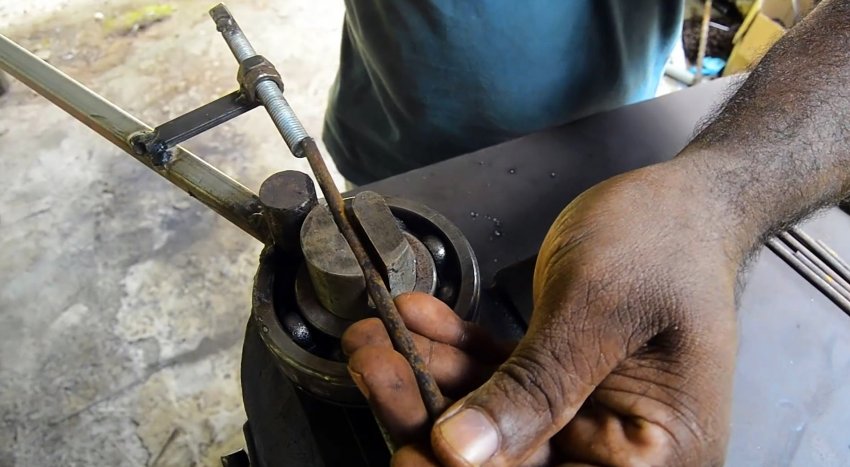

Чтобы воспользоваться станком, требуется нарезать прутки одинаковой длины, и зажать его в тиски. Опытным путем рассчитывается положение ограничителя.

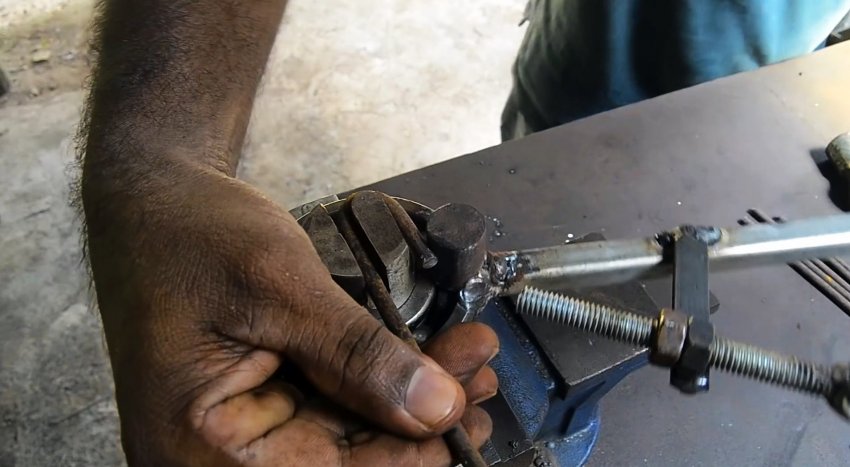

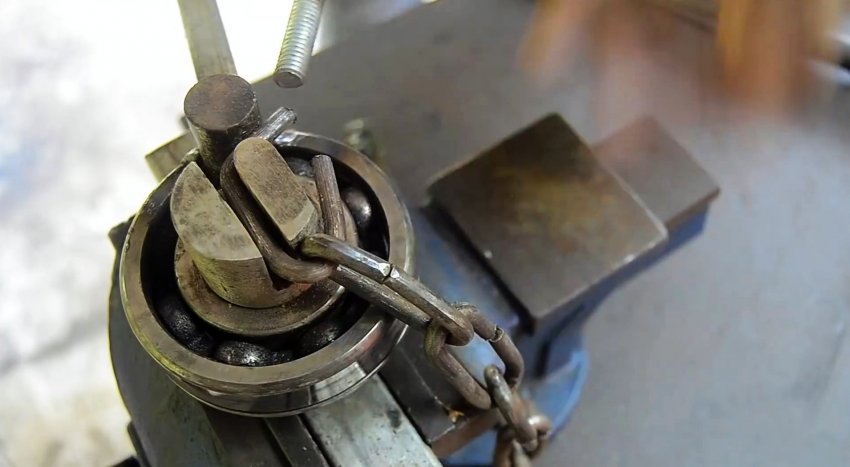

Затем сгибается первое звено. За ним делает один изгиб следующего. Заготовка соединяется с предыдущим звеном и загибается в кольцо.




Таким способом делается вся цепь. При необходимости звенья подравниваются молотком, после чего их желательно закрепить каплей сварки, так они точно не разогнуться.





Смотрите видео
