Как сделать направляющую для циркулярной пилы, лобзика и фрезера - «Сделай сам»

Существенного расширения функционала и точности деревообрабатывающего оборудования можно достичь применением специальных приспособлений. Такие аксессуары заводского производства продаются в магазинах, но они чаще узконаправленного применения (только для фрезера, только для дисковой пилы и т. д.), да и стоят недешево. Изготовим простую, но точную универсальную направляющую шину, которая подойдет для большинства деревообрабатывающих инструментов. Наше приспособление будет состоять всего из пяти деталей и главная среди них –
Как сделать направляющую для циркулярной пилы, лобзика и фрезера - «Сделай сам»


Существенного расширения функционала и точности деревообрабатывающего оборудования можно достичь применением специальных приспособлений. Такие аксессуары заводского производства продаются в магазинах, но они чаще узконаправленного применения (только для фрезера, только для дисковой пилы и т. д.), да и стоят недешево. Изготовим простую, но точную универсальную направляющую шину, которая подойдет для большинства деревообрабатывающих инструментов.




Наше приспособление будет состоять всего из пяти деталей и главная среди них – направляющая шина из многослойной фанеры произвольных размеров. Мы же для определенности выберем заготовку для шины 250?450 мм.

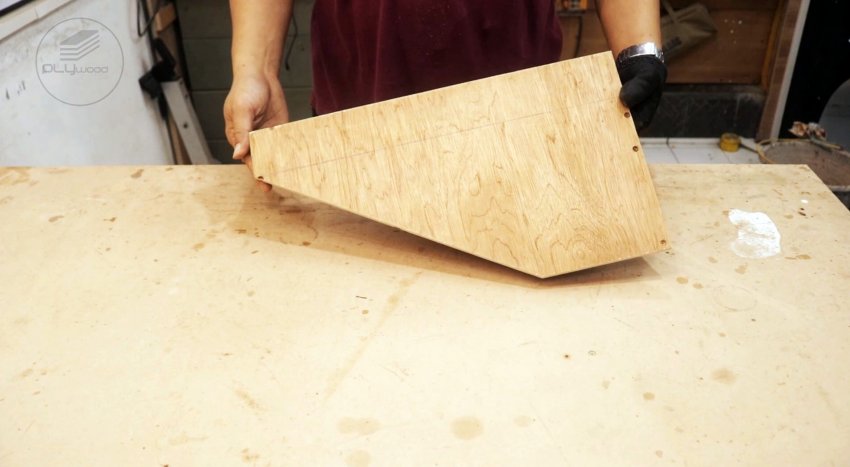

Откладываем от углов, расположенных по диагонали, по длинной стороне 150 мм, по короткой – 65 мм. Соединяем эти точки прямой линией и отрезаем дисковой пилой.

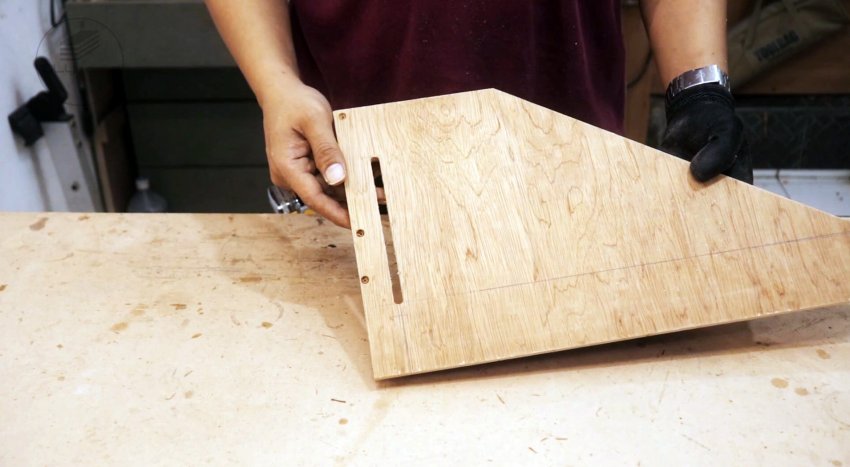

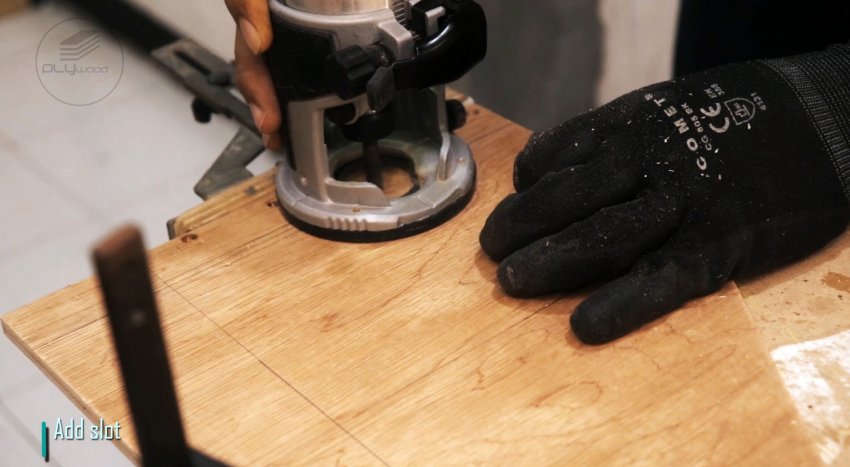

От торца шины в 250 мм откладываем 30 мм и проводим прямую линию, параллельную торцу. Устанавливаем в фрезер фрезу диаметром 8 мм и по намеченной линии в шине выполняем прорезь. Шлифуем ее с двух сторон шлиф-головкой.

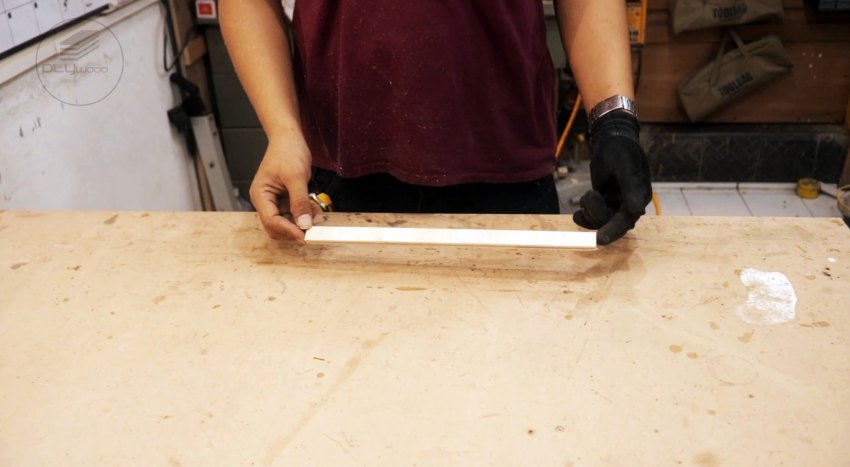

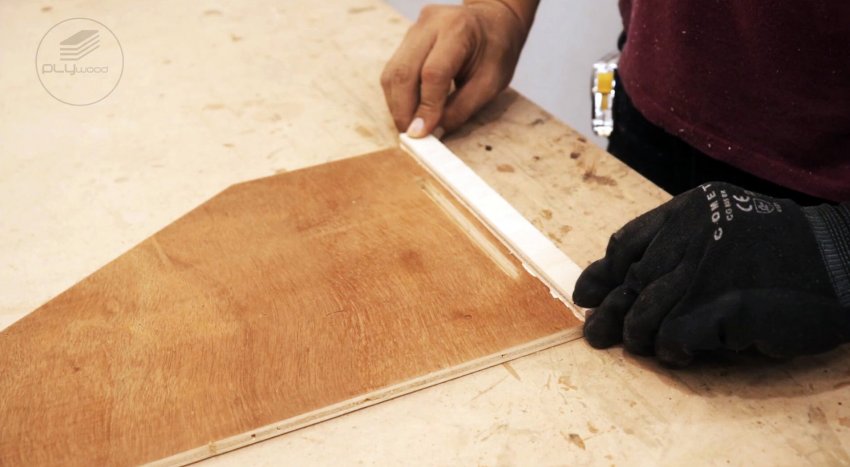

Вырезаем полоску фанеры 20?250 мм и приклеиваем к торцу направляющей шины. После высыхания клея внешние стороны этих деталей фрезеруем совместно ручным фрезером.

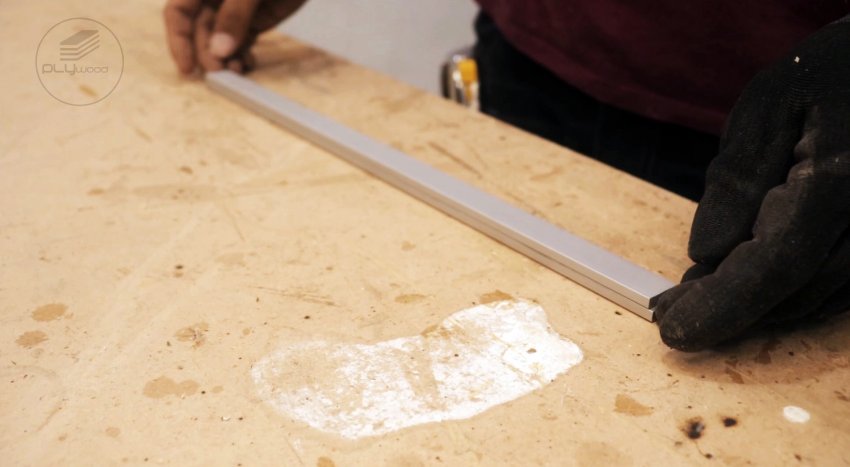

Две алюминиевые полосы по 385 мм склеиваем по длине с помощью двухкомпонентной эпоксидной смолы.




Укладываем на них направляющую шину так, чтобы совпали торцы, а также продольные оси прорези и алюминиевых отрезков.

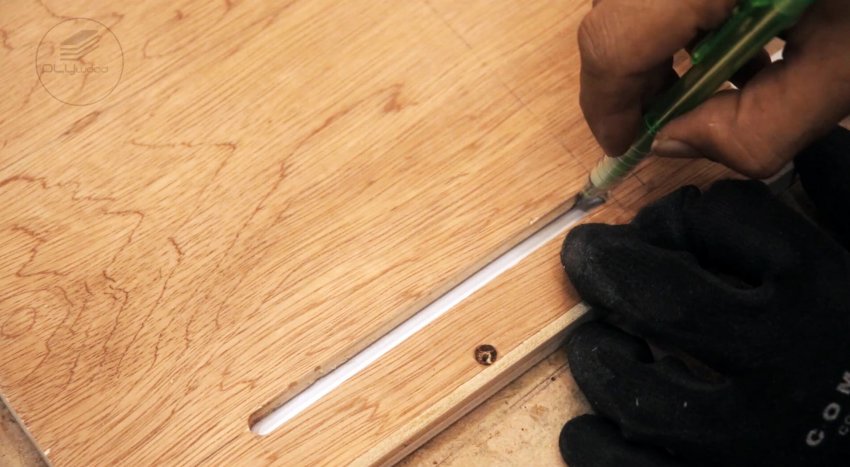

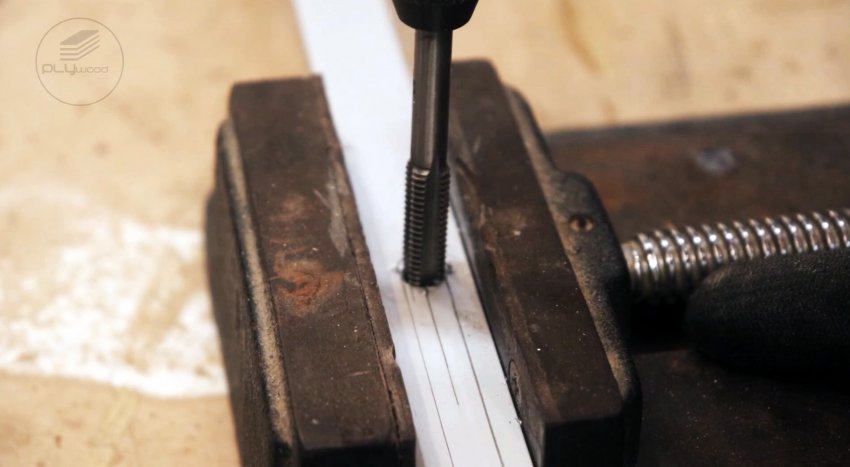

Переносим на поверхность алюминиевого отрезка контур прорези и отмечаем центр ее закругления. В этой точке в алюминиевых отрезках сверлим отверстие и нарезаем резьбу.

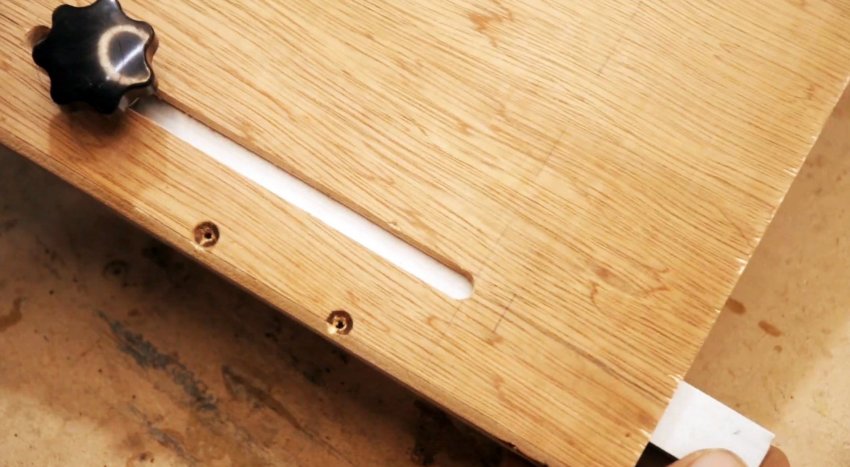

Через прорезь в направляющей шине, подложив шайбу, закручиваем в резьбовое отверстие алюминиевых полос барашковый болт.

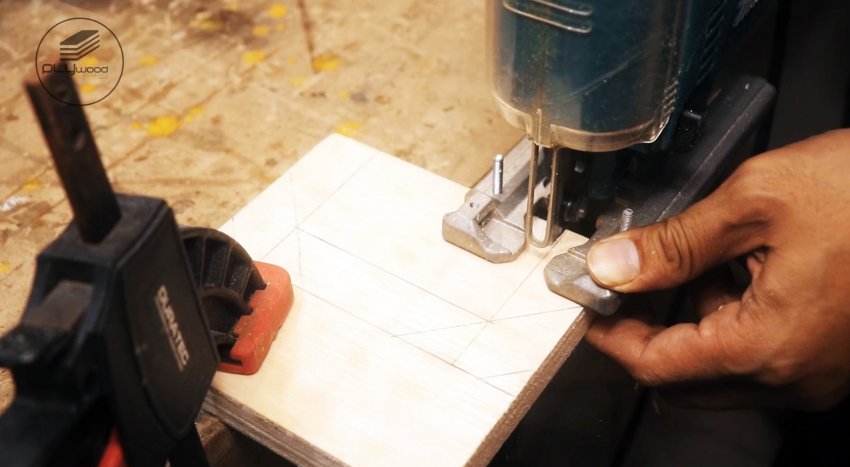

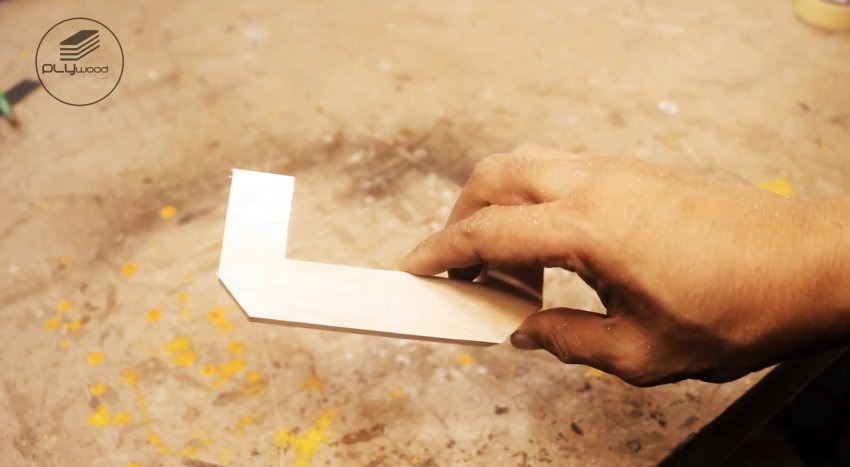

Размечаем и вырезаем ручку из куска многослойной фанеры с помощью лобзиковой пилы. После снятия кромок фрезером, крепим ее к направляющей шине с помощью клея и шурупов.




Как сделать направляющую для циркулярной пилы, лобзика и фрезера - «Сделай сам»


Теперь наша самоделка полностью готова для совместного использования со многими электроинструментами. Это может быть ручная дисковая пила, электролобзик, ручной фрезер и пр.

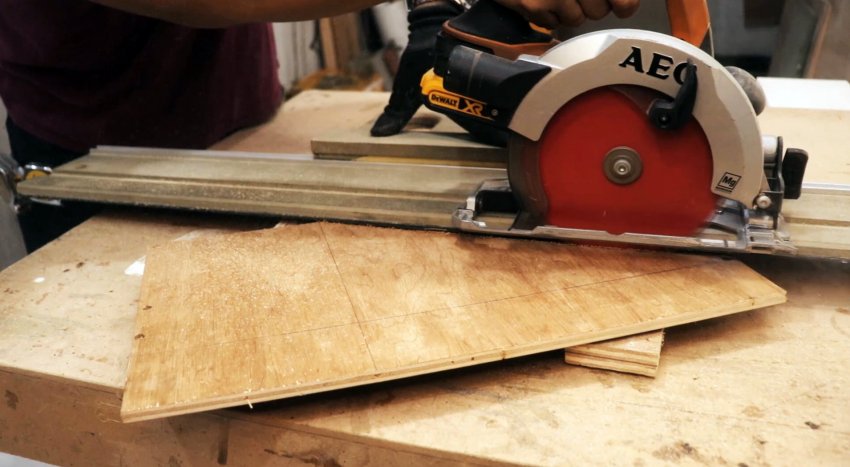

Замечаем расстояние до диска, фиксируем болтом. Производим рез циркуляркой.






Получился ровный рез.




Тоже самое можно проделать для лобзика или фрезера.





Смотрите видео
