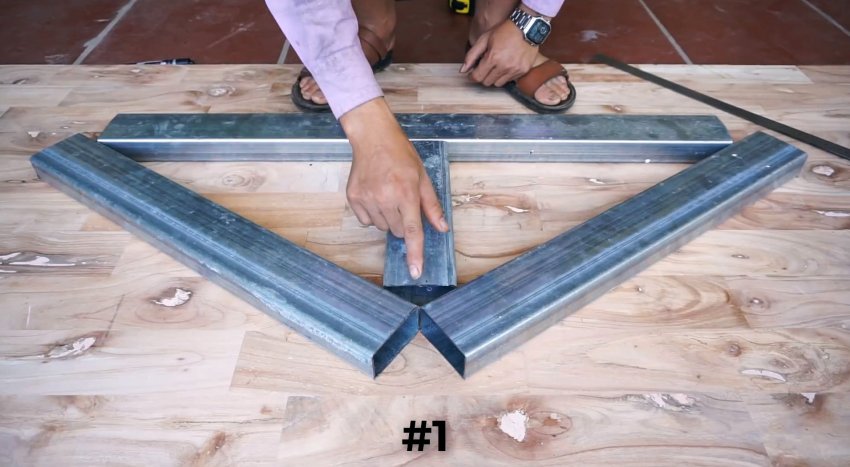

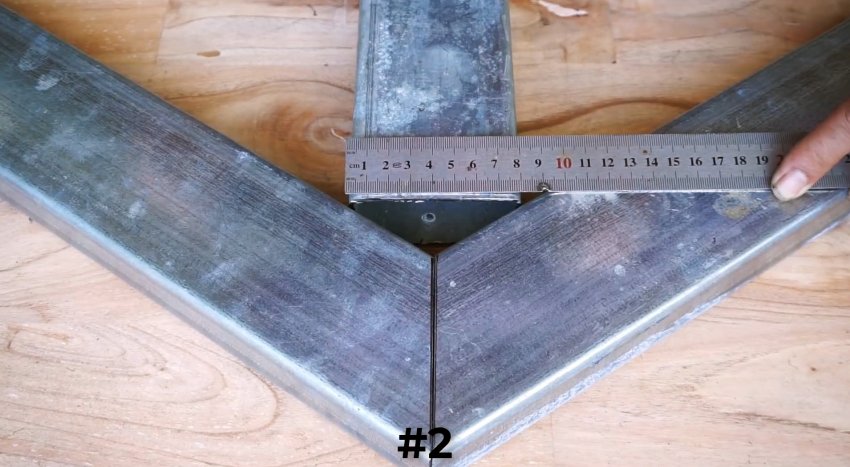

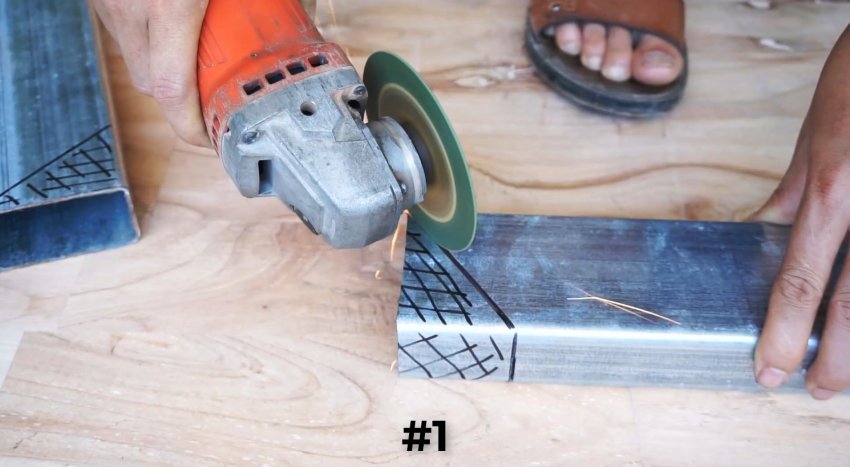

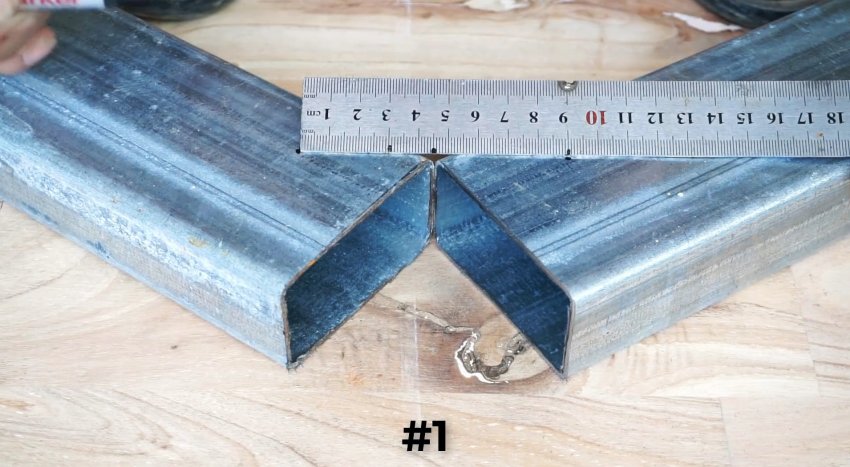

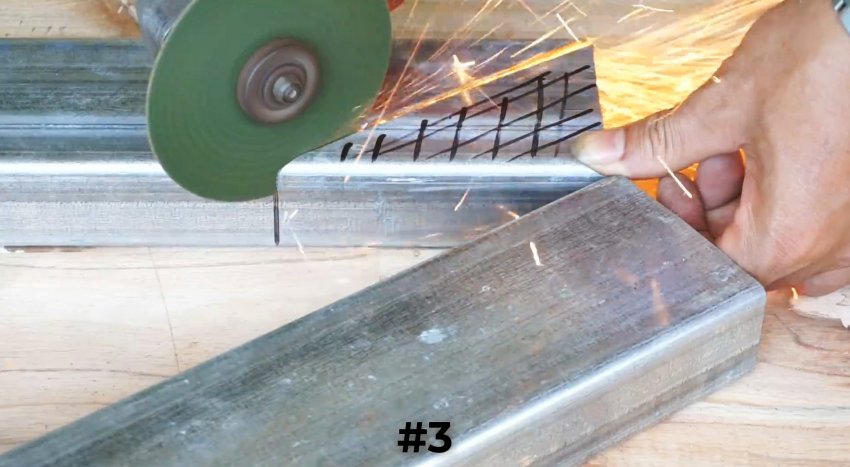

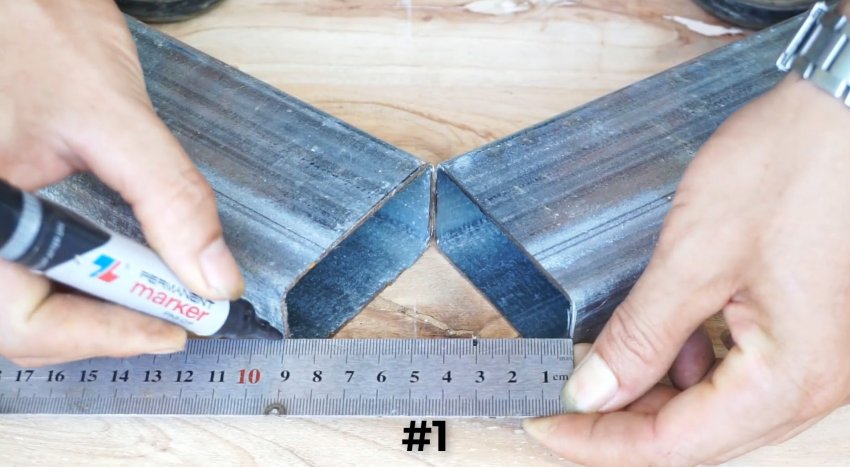

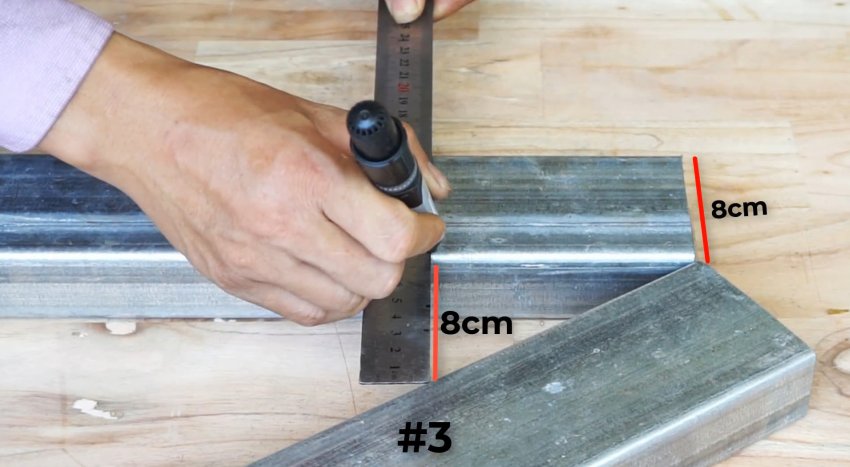

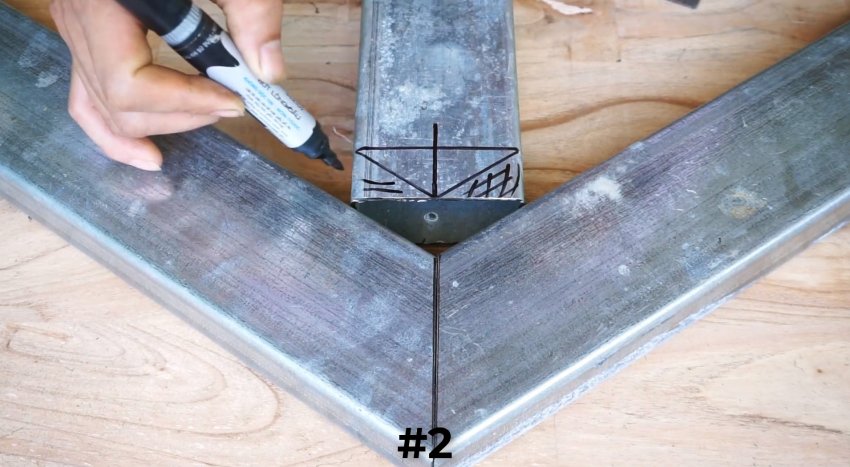

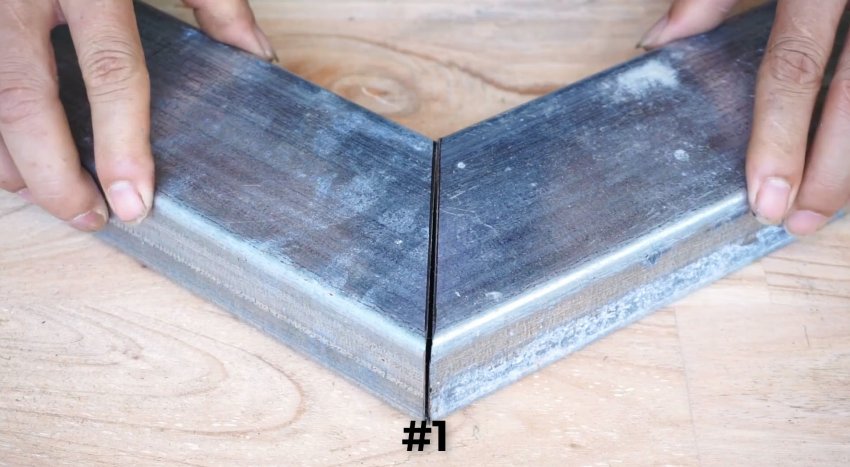

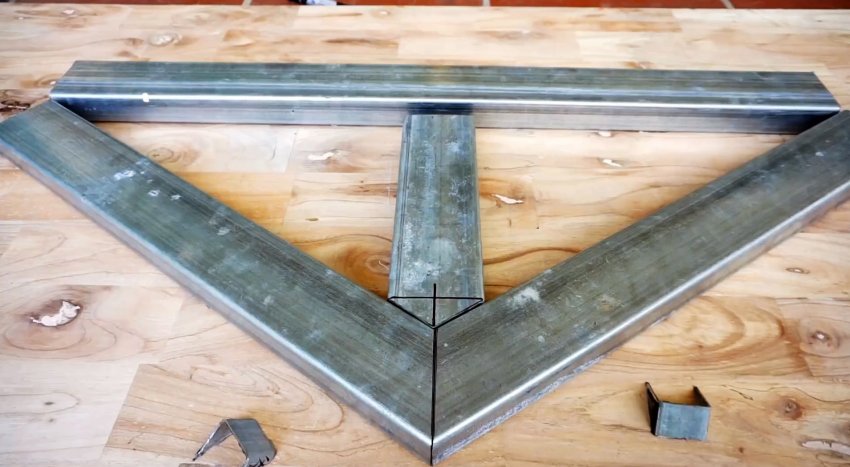

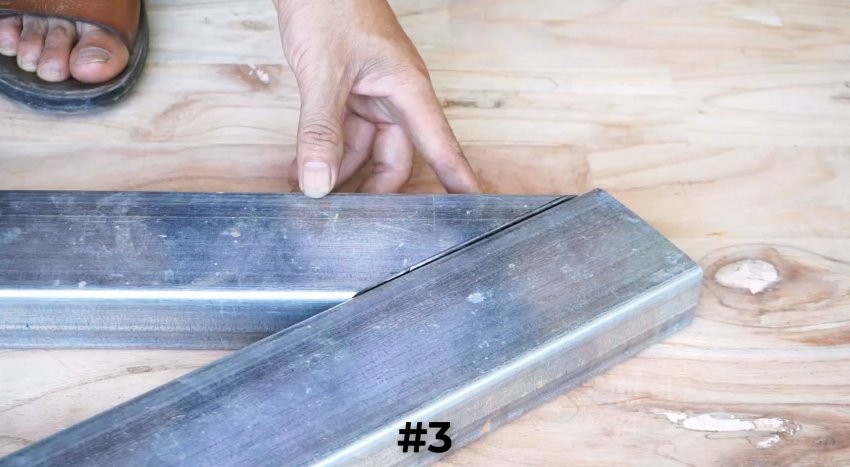

Соединяем профиль под прямым углом Для стыковки двух одинаковых отрезков примерно под прямым углом, что необязательно, измеряем линейкой наиболее удаленные точки на гранях торцов в их плоскости. На точку соприкосновения нижних граней отрезков укладываем линейку параллельно воображаемой линии, соединяющей точки наиболее удаленных граней. Откладываем в обе стороны половину расстояния наиболее удаленных точек граней и отмечаем их точками. Убеждаемся с помощью угольника, что отрезки имеют один и тот же угол наклона. Через отмеченные точки и точки наиболее удаленных граней проводим прямые линии до их пересечения со сторонами отрезков. Отрезаем по полученной линии с помощью болгарки концы элементов и соединяем их по линии реза. Вставка профиля в центр прямого угла К внутренней стороне полученного угла прикладываем вертикально торец короткого отрезка трубы и проводим прямую, как бы продолжающую линию соприкосновения двух одинаковых отрезков трубы. Измеряем расстояние от внешней точки соприкосновения торцов двух равных по длине отрезков до торца короткого отрезка. Откладываем это расстояние по сторонам короткого отрезка и проводим через них линию, концы которой соединяем с серединой торца. По полученным наклонным линиям отрезаем внешние боковые фрагменты и ломаную линию короткого отрезка вводим в соприкосновение с линией внутреннего угла двух наклонных элементов. Стыковка труб под любой угол Прижимаем поперечный отрезок к двум наклонным отрезкам и находим точку на наклонном отрезке, расстояние от которой до поперечного отрезка будет в точности равно ширине соединяемых профильных труб. От полученной точки по поверхности поперечного отрезка проводим наклонную линию до наиболее удаленной внешней точки ее торца и отрезаем по этой линии треугольный фрагмент. То же самое выполняем и на другом конце поперечного отрезка трубы. Приводим поперечную трубу в соприкосновение с двумя наклонными трубами и получаем еще два стыковых узла. Затем полученные стыки можно заварить или соединить с помощью пластин и болтов. Смотрите видео Надежное соединение профильных труб без сварки и болтов - https://sdelaysam-svoimirukami.ru/6408-nadezhnoe-soedinenie-profilnyh-trub-bez-svarki-i-boltov.html
