Как сделать ветрогенератор на базе асинхронного двигателя вентилятора - «Сделай сам»
Централизованная электрическая энергия не везде бывает, да и цена ее постоянно растет. Если сделать из старого потолочного вентилятора ветряк, то можно частично обеспечить себя электроэнергией и для этого не понадобятся дорогостоящие материалы. Справиться с такой работой под силу любому взрослому человеку.

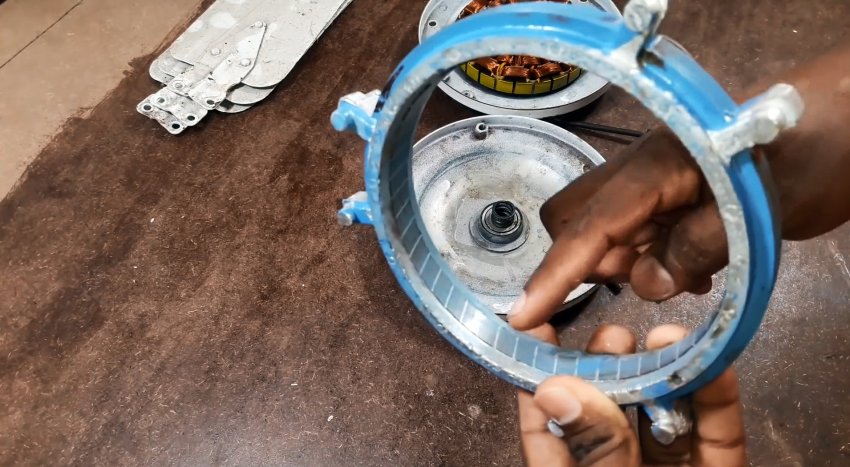

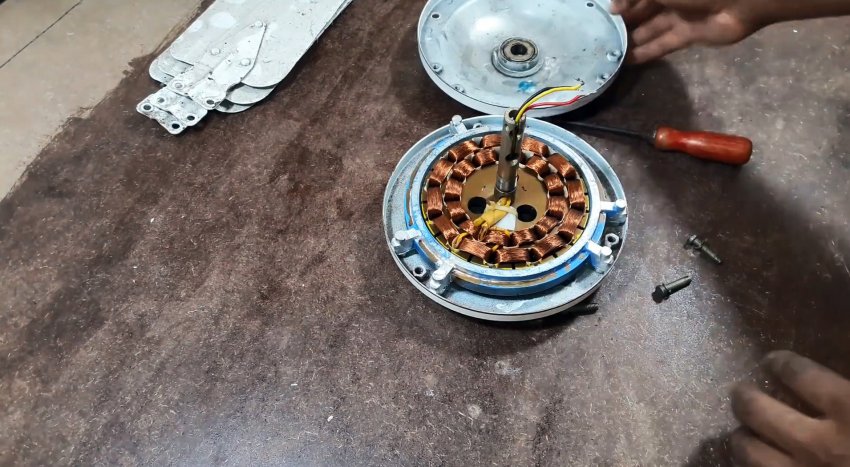

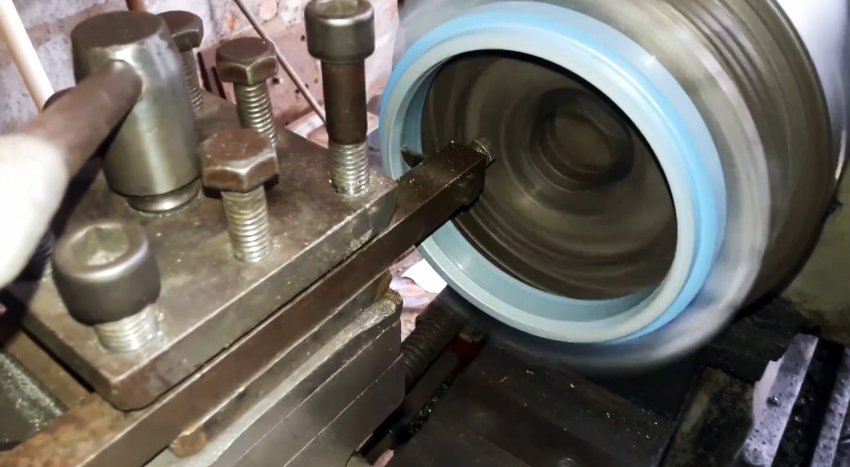

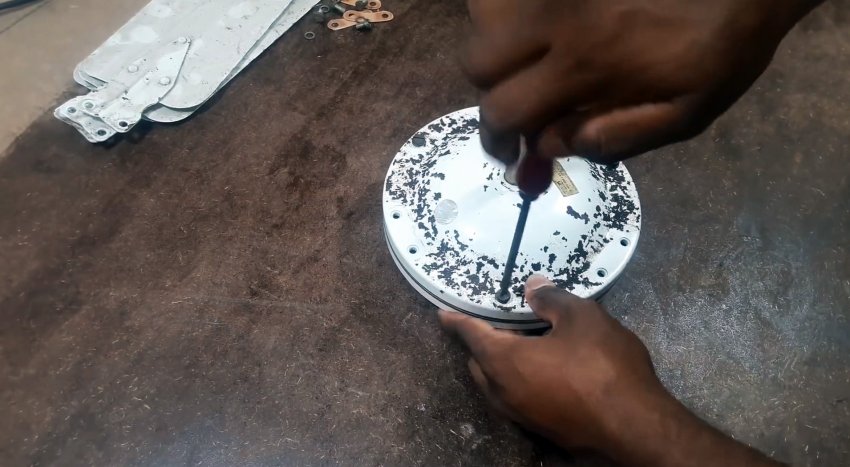

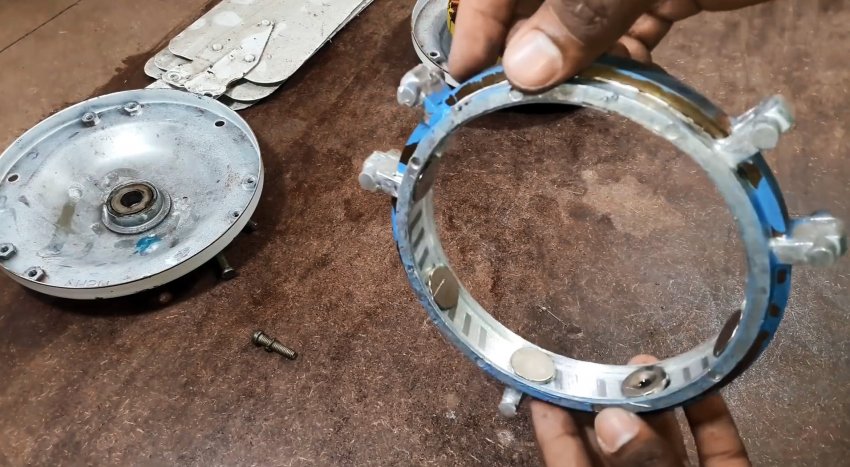

Демонтируем статор и протачиваем его изнутри под необходимый размер. Измеряем длину окружности статора и определяем шаг наклейки круглых магнитиков с помощью двухкомпонентного клея.
Собираем электрическую часть потолочного вентилятора с восстановленным статором, при вращении которого мультиметр теперь фиксирует напряжение на выходе.

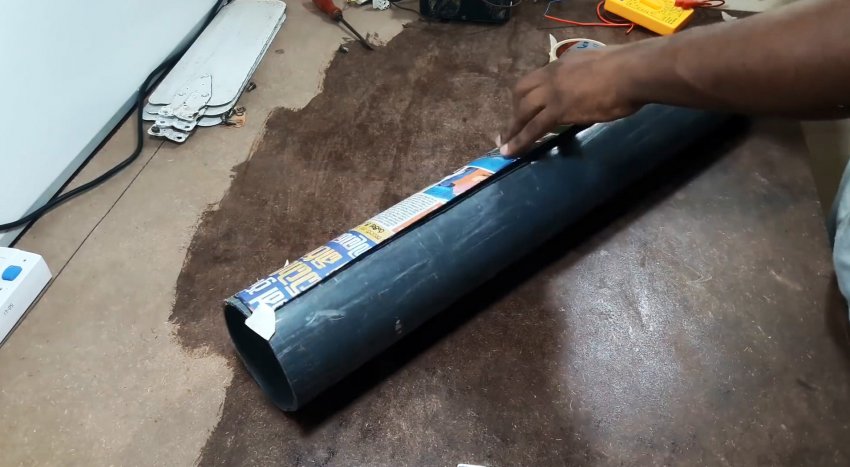

На газетном листе рисуем и вырезаем профиль лопасти, крепим его на поверхность трубы ПВХ, обводим контур и вырезаем три одинаковые лопасти.

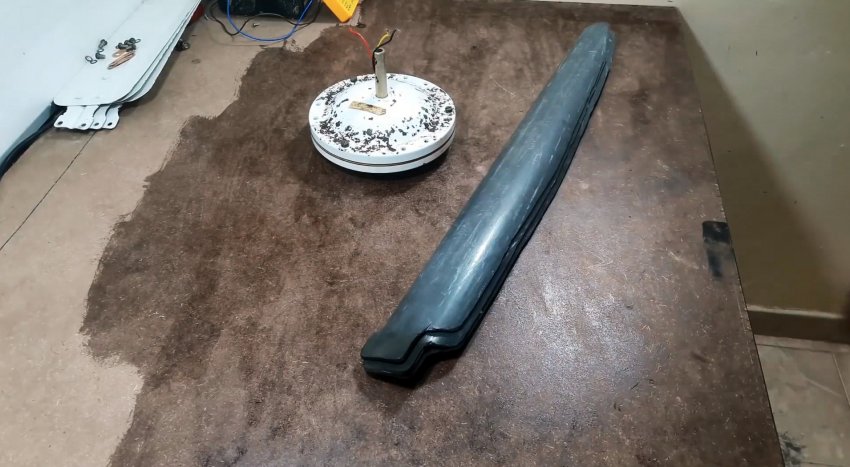

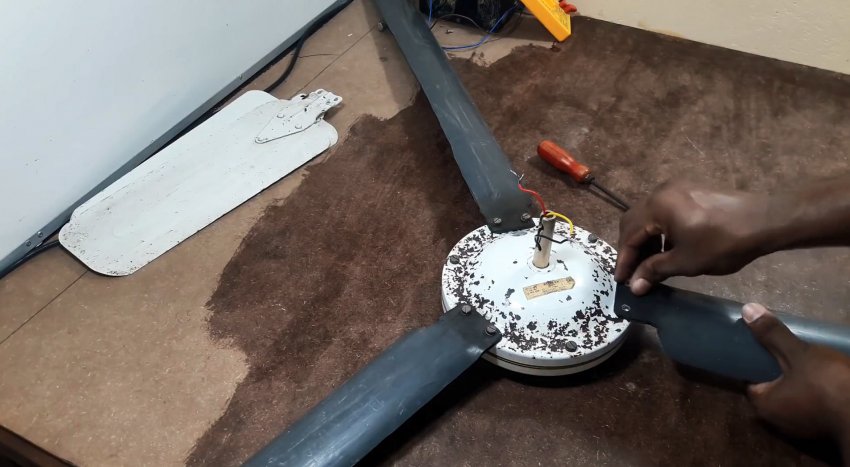

Используя старую лопасть, выполняем отверстия для крепления новых лопастей на корпусе вентилятора с помощью подходящих болтов.

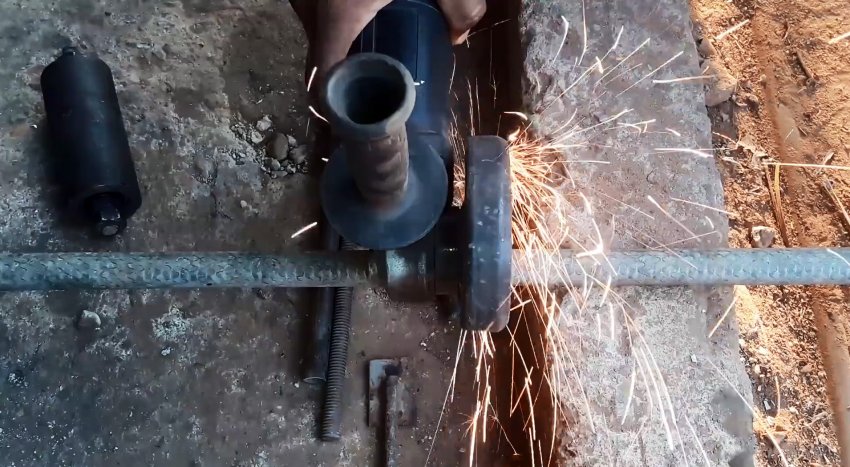

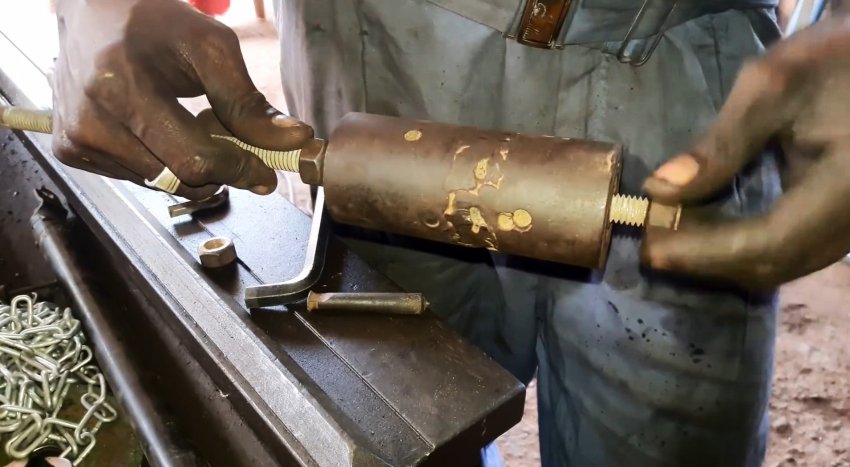

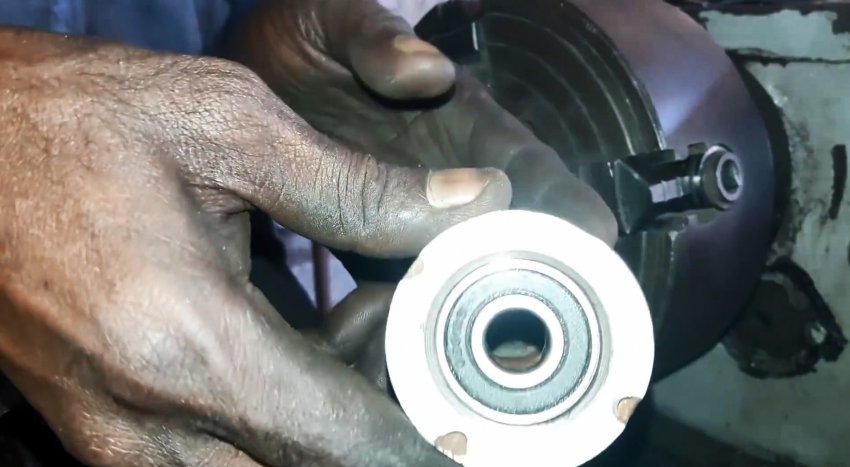

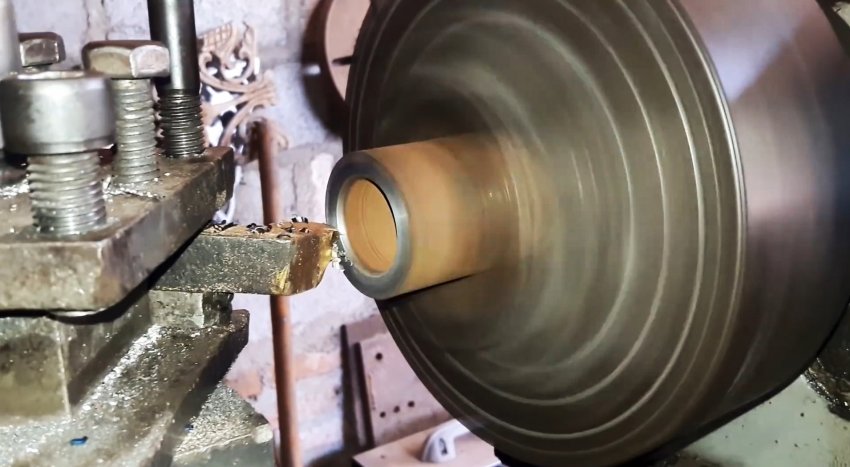

Подготавливаем на токарном станке отрезок толстостенной трубы и вставляем в его торцы подшипники качения. Через отверстия подшипников пропускаем стержень с наружной резьбой, накручиваем с двух сторон на него гайки и отрезаем излишнюю часть стержня.

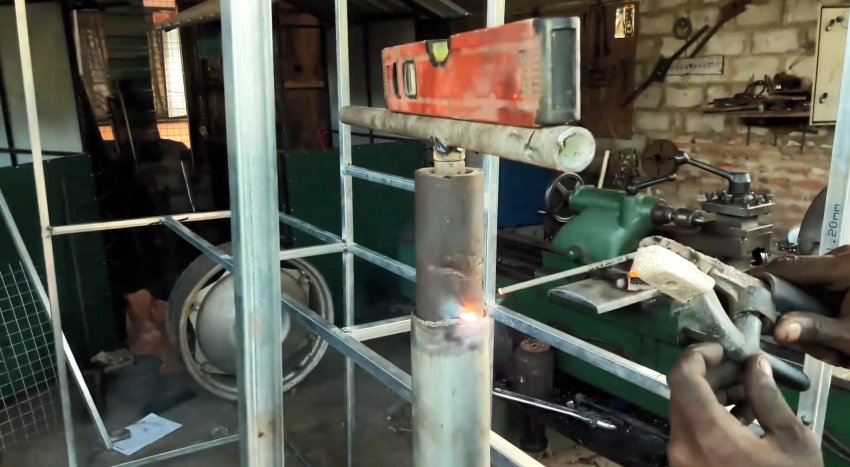

К одному из торцов стержня с резьбой в поперечном направлении привариваем отрезок круглой арматуры, несколько сдвинув от центра. Фрагмент толстостенной трубы с подшипниками одним торцом привариваем к торцу круглой стальной трубы, которая будет играть роль мачты.

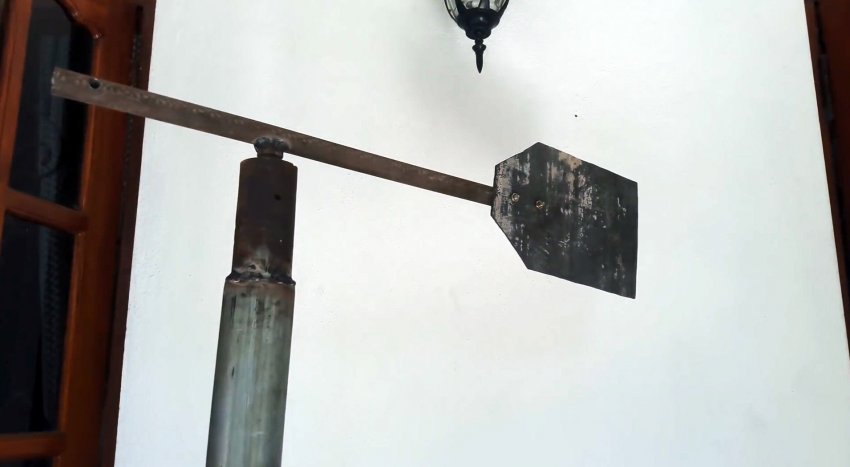

Из трубы ПВХ после ее разреза и распрямления, вырезаем прямоугольник со скошенными с одного края углами и прикручиваем к удлиненному концу круглой арматуры с помощью болтов и гаек.

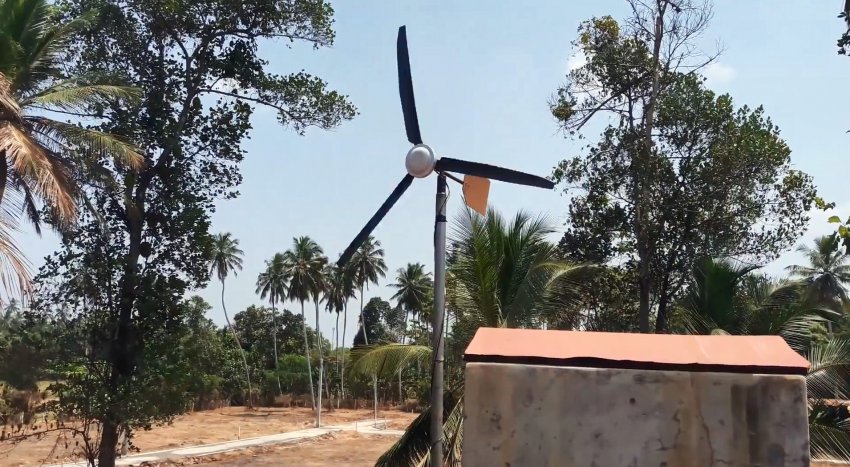

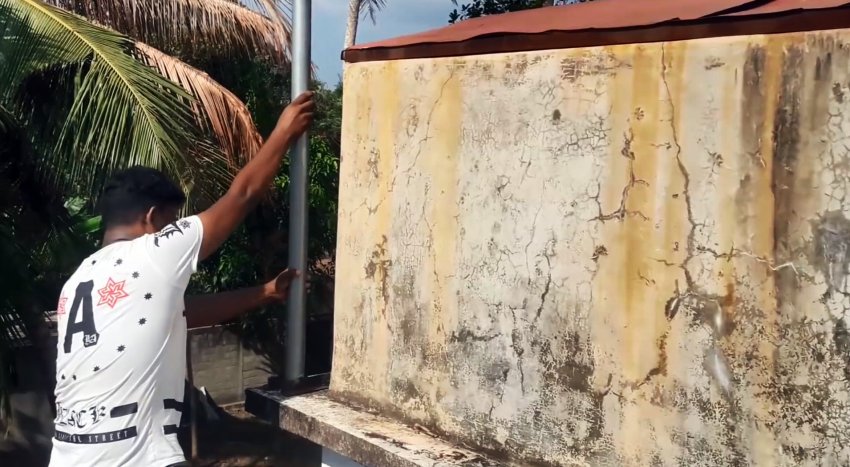

К низу мачты с ветряком на конце привариваем два уголка, которые через отверстия с помощью болтов прикручиваем к основанию.

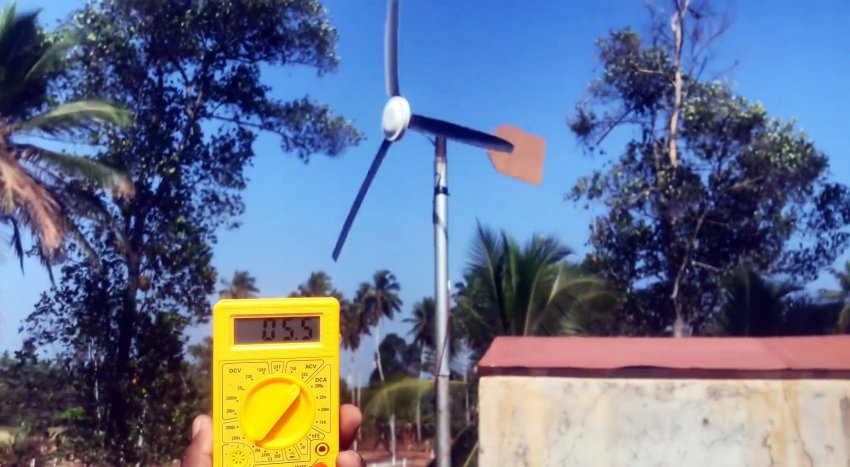

Провод от электрической части ветряка обвиваем вокруг мачты и внизу подсоединяем к приборам освещения, аккумулятору для зарядки и т. д.
