Лайфхак: как в 90-е микросхемы выпаивали при помощи шариковой ручки - «Сделай сам»


Данную хитрость я узнал в 90-е годы прошлого века, когда увлекался ремонтами бытовой техники. Время то было своеобразное: никаких навороченных паяльных станций, никаких паяльных фенов и другой необходимой сейчас техники. Все ремонты производились обычным паяльником 40-60 Вт мощности. Из флюса - только обычная канифоль. Конечно и техника в ремонте была в основном без мелочных СМД компонентов. Все микросхемы в DIP корпусах, отличались только по размеру.


Так вот, ниже хитрость из того времени. По сути, она может быть актуальна и сейчас, тем радиолюбителям, у которых нет паяльного фена или оловоотсоса.

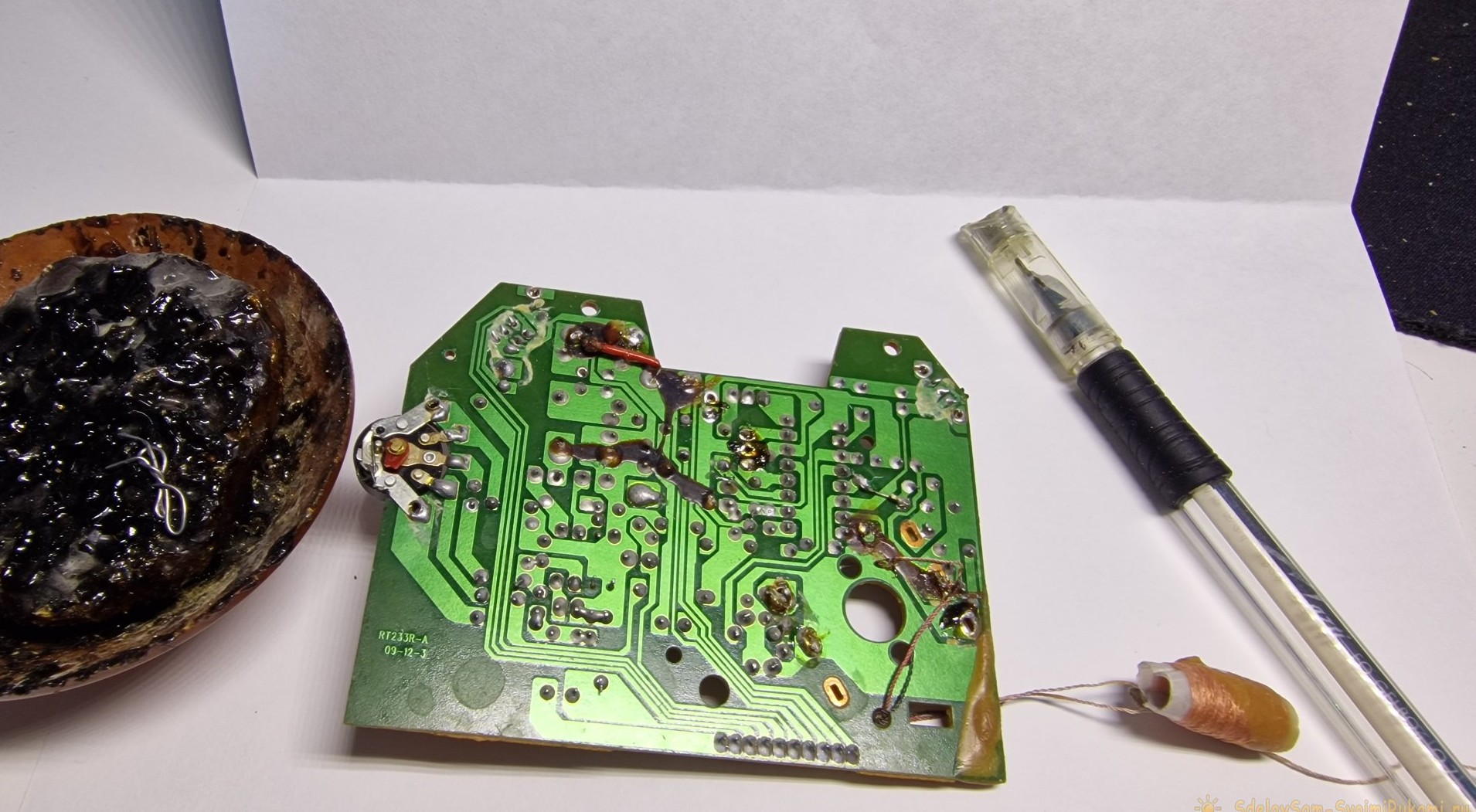

Плату желательно положить на лист бумаги, который будет идти вверх, так как припой от сидящего за столом будет лететь в противоположную сторону.


Сторону корпуса шариковой ручки, где был колпачок, прижимаем к губам, почти как сигарету.

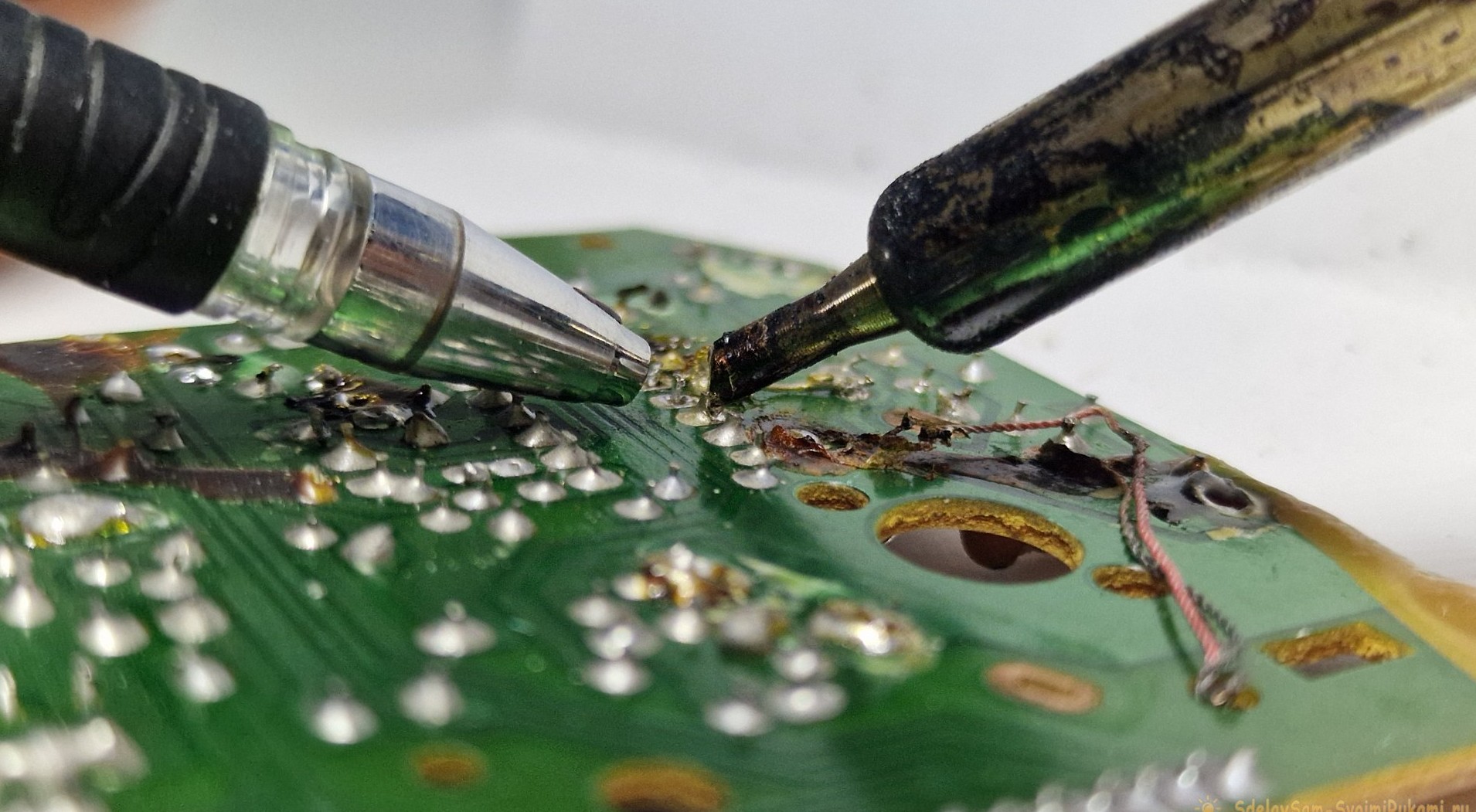

Разогретым паяльником нагреваем припой, одного контакта микросхемы. Острие ручки направляем на разогретый припой. Мгновенно удаляем жало паяльника и сильным «плевком» воздуха дуем в ручку. Припой слетает.


Для улучшения текучести припоя - периодически макаем жало паяльника во флюс.

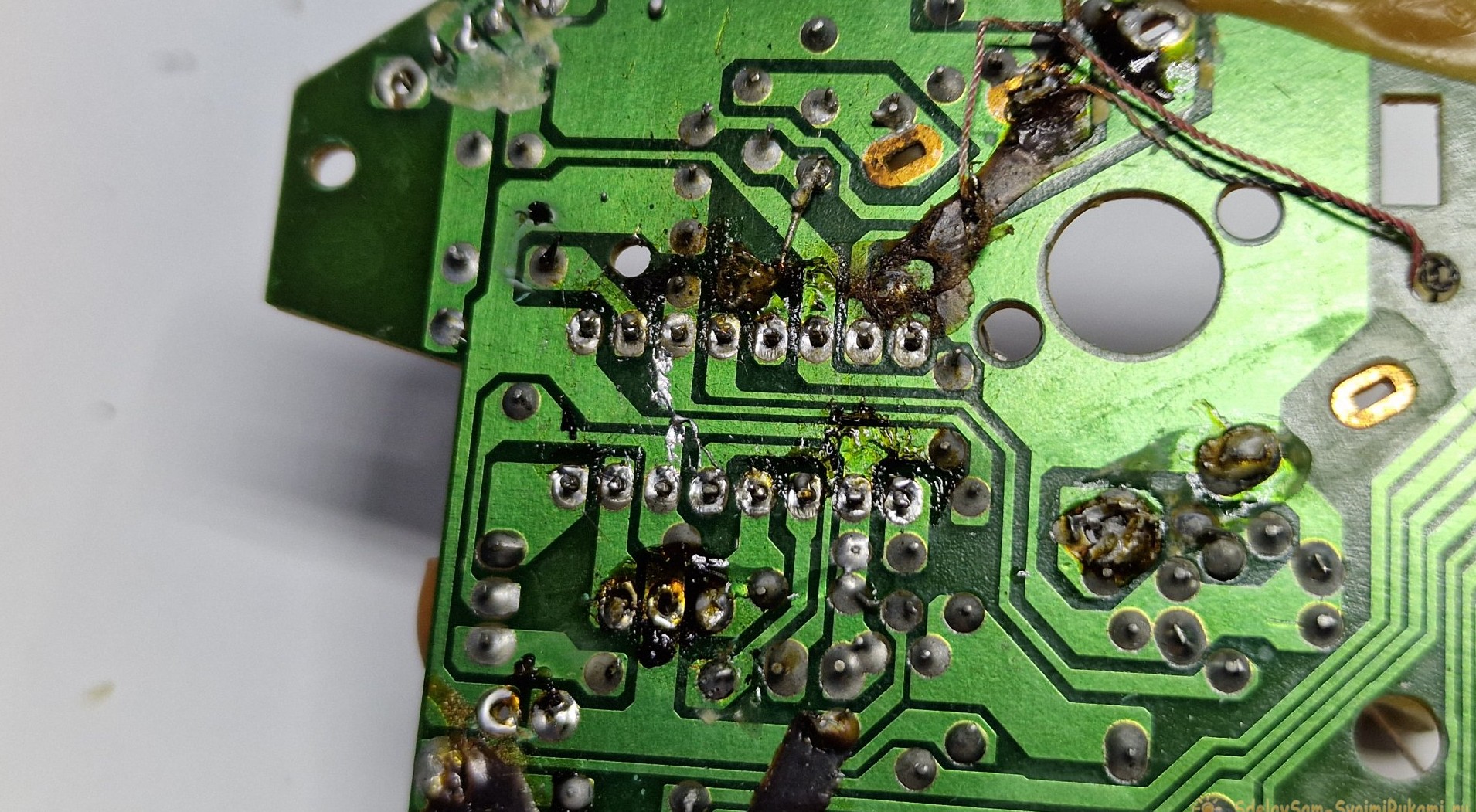

Таким образом проходимся по очереди по всем контактам микросхемы, сдуваем припой.

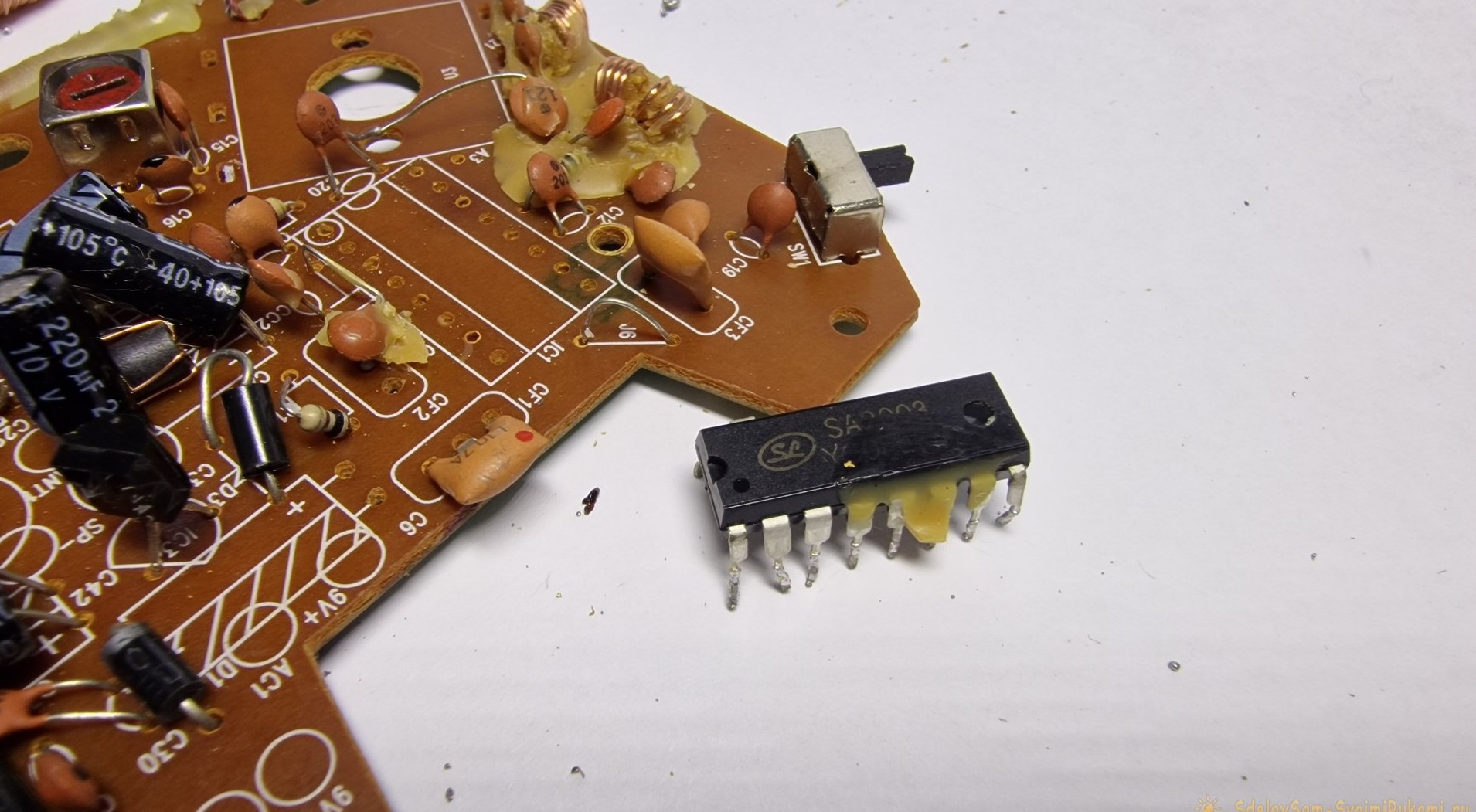

Остается поддеть микросхему плоской отвёрткой и все готово.




Далее необходимо собрать все брызги припоя по плате.


Да, способ специфический, но на мой взгляд тогда был лучший и быстрый, по сравнению с другими методами.
