Как сделать прибор ночного видения из готовых модулей - «Сделай сам»

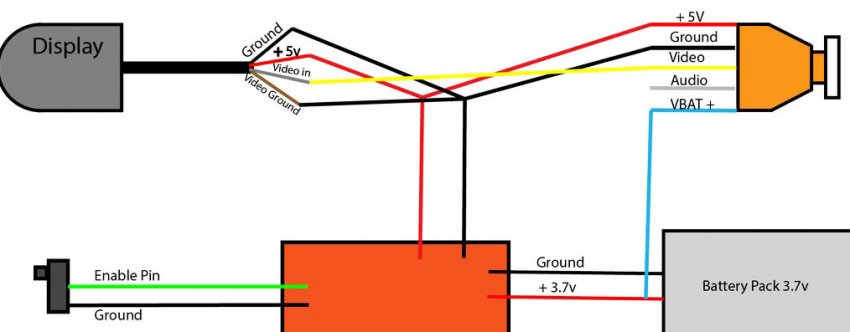

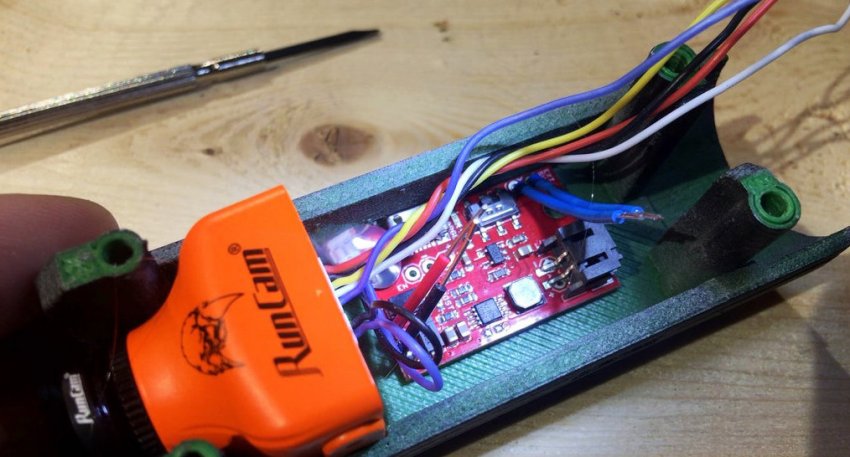

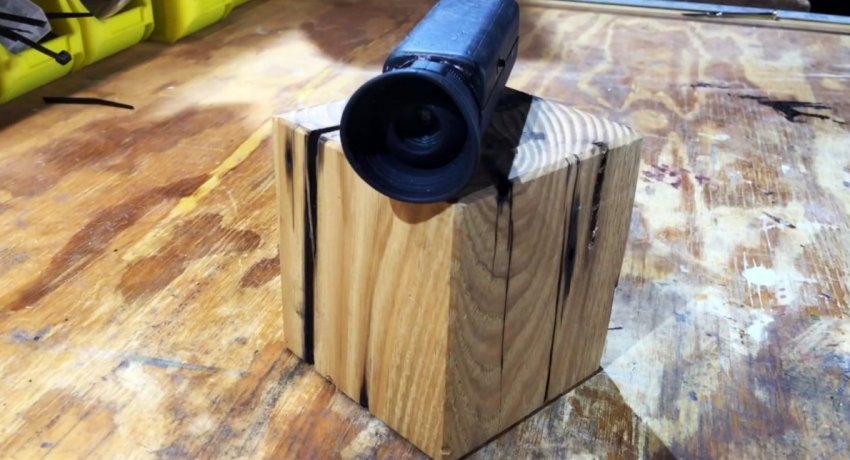

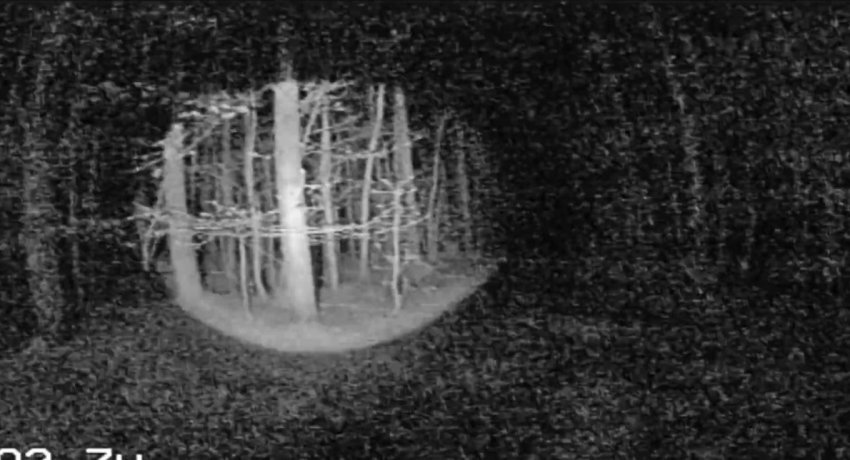

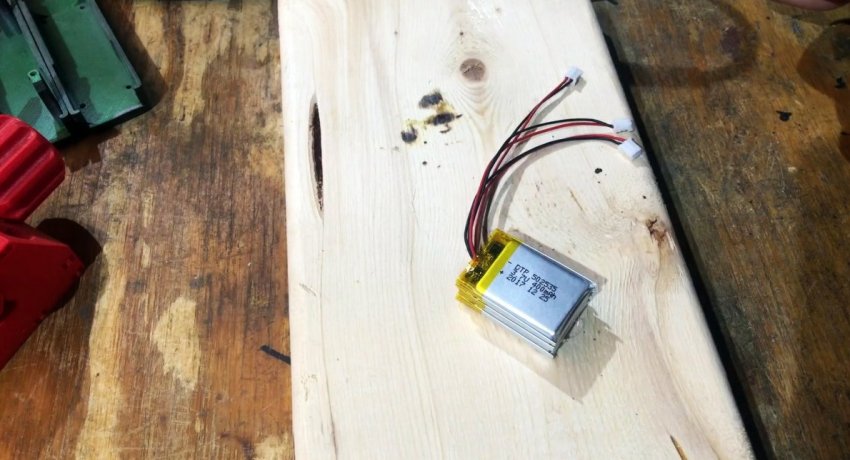

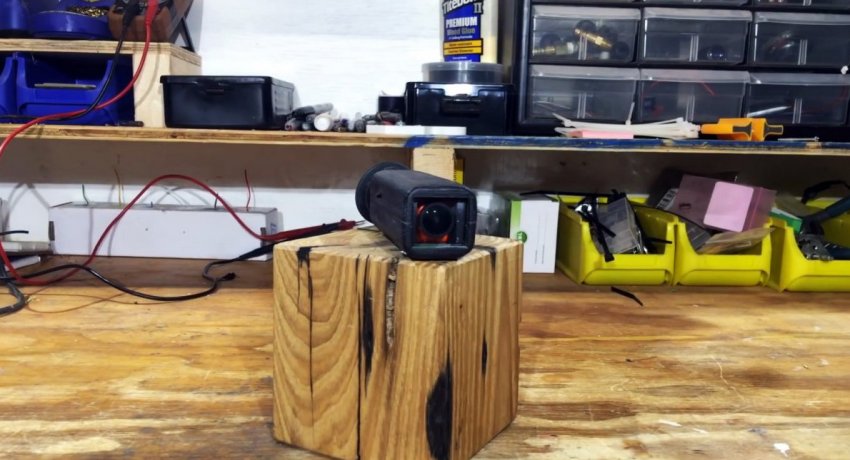

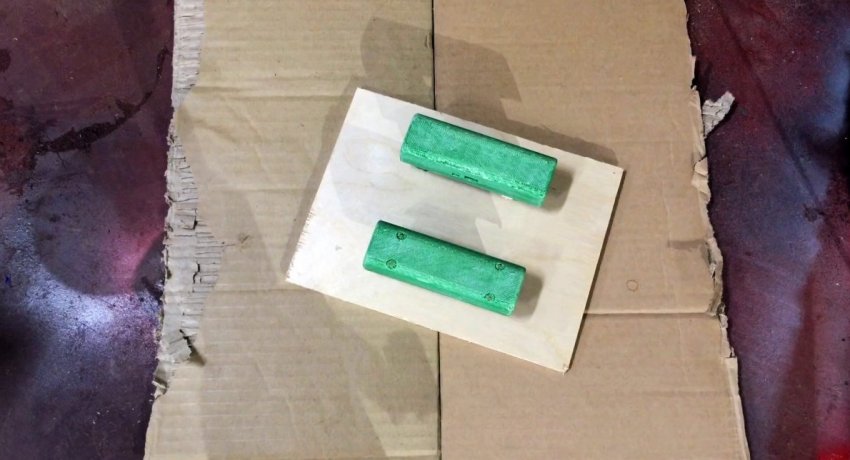

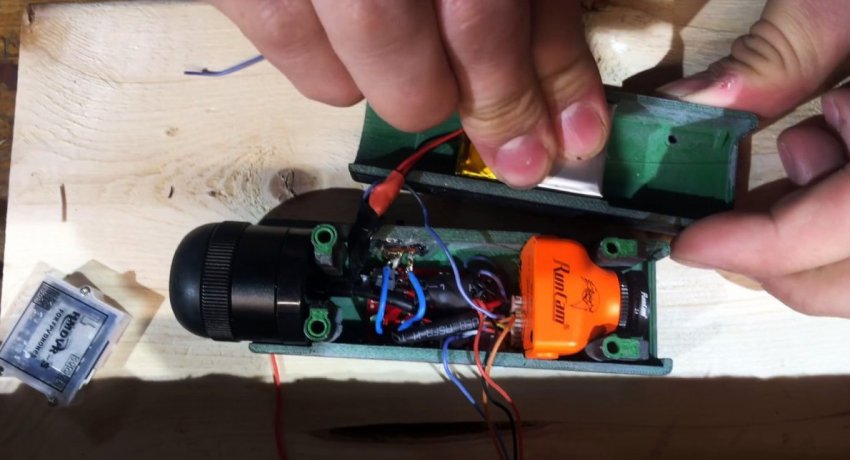

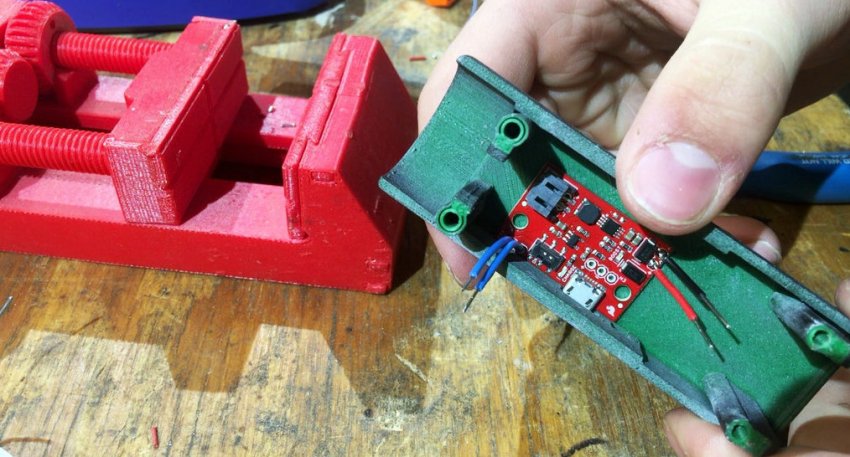

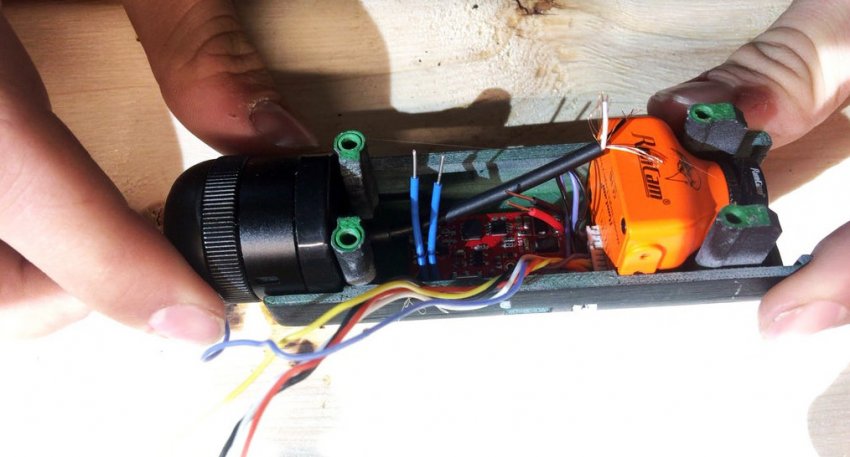

Блок-схема прибора Источником питания прибора ночного видения служат 3 параллельно соединенных аккумулятора 400 мА 3,7 В. Ток с батарей поступает на модуль преобразователя, который преобразует напряжение до 5 В (основное питание схемы). Данный модуль также является контроллером зарядки аккумуляторных батарей (можно заряжать аккумуляторы через микро USB). Питание 5 В подается на камеру и видео монокуляр. С камеры идет выход видео сигнала на вход окуляра. К модулю припаян выключатель питания. Изготовление прибора ночного видения своими руками Корпус напечатан на 3D принтере. Зачищен, загрунтован и покрашен. Если нет такого принтера, все можно сделать своими руками и склеить пластик самому. В корпусе делаются прорези под гнездо зарядки модуля и мини переключатель. Плата преобразователя приклеивается на горячий клей. Далее приклеивается камера. Устанавливается монокуляр. Аккумуляторы припаиваются параллельно друг другу. Приклеиваются на горячий клей на противоположную сторону корпуса. Спаиваем вывода согласно схемы. Если есть надобность, то можно сделать выход аудио-видео сигнала. Закрываем корпус и фиксируем винтами. Чувствительность прибора ночного видения вполне достаточна, чтобы было все видно при лунном свечении. В полной же темноте необходимо использовать инфракрасный фонарик - http://ali.pub/5e600i С ним все отлично видно в 100% темноте. Смотрите видео Если вам понравился этот материал, то скорее всего вас заинтересует статья: как сделать простой видео передатчик - https://sdelaysam-svoimirukami.ru/7042-kak-sdelat-peredatchik-dlja-mini-kamery-chtoby-prinimat-signal-na-ljubom-televizore.html
