Как из старого мобильника сделать охранную систему с датчиком движения - «Сделай сам»

Так вот, в настройки запишем свой номер на другой телефон. К этой кнопке подключим контакты, которые пойдут в схему. Как только датчик обнажит в помещении движение, он подаст сигнал на транзистор, тот в свою очередь замкнет кнопку сотового телефона и произойдет исходящий вызов на ваш смартфон. В результате чего вы будете оповещены о движении на охраняемом объекте.

Также смотрите подобный вариант сигнализации без датчика движения и без схем - https://sdelaysam-svoimirukami.ru/5086-prostejshaja-gsm-signalizacija-iz-starogo-telefona.html

Как сделать охранную систему с датчиком движения из кнопочного мобильника

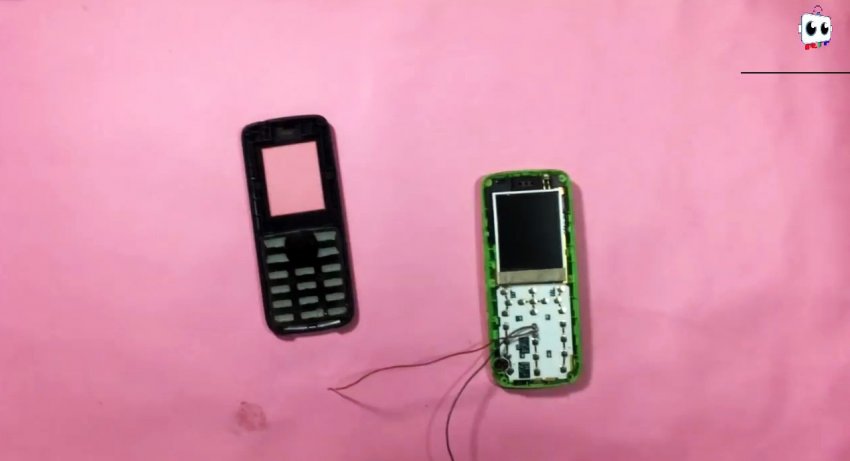

Разбираем сотовый телефон и при помощи канцелярского ножа срезаем верхний контакт кнопки и отгибаем его.

Далее, при помощи паяльника припаиваем два тонких проводка к контактам кнопки.

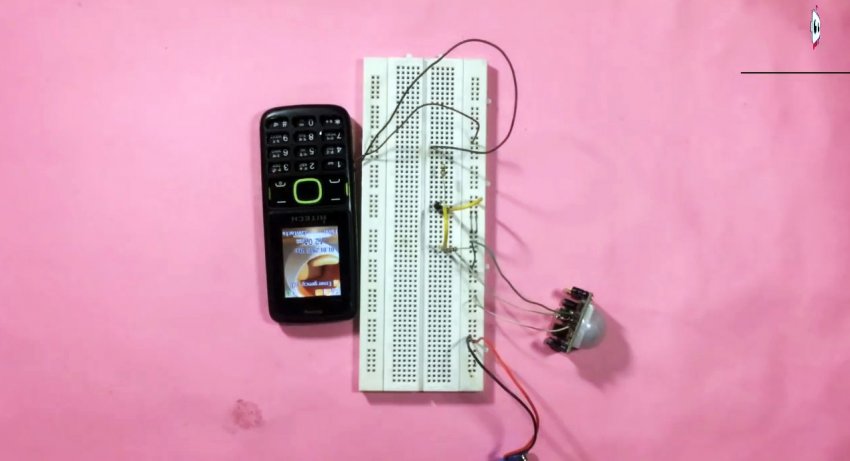

Собираем мобильник, предварительно сделав в корпусе прорезь для проводов. Собираем простую схему.

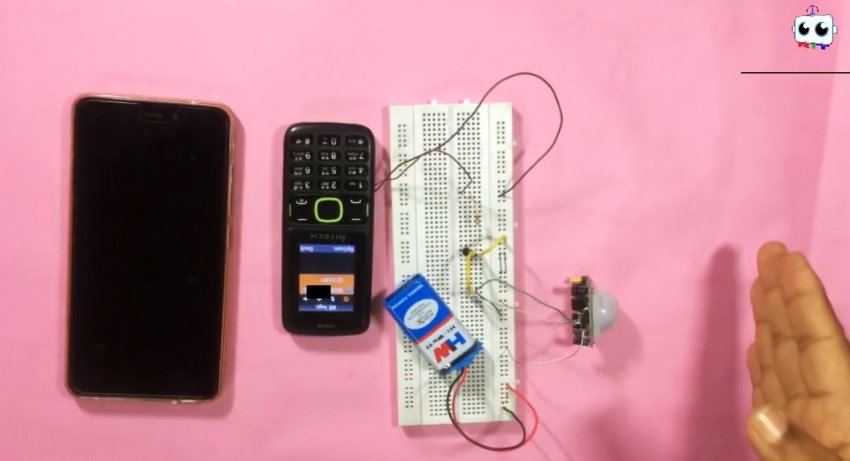

Подключаем питание 9 В и проверяем работу. Как только к поле зрения датчика попадет человек или его часть, то охранная система сработает.

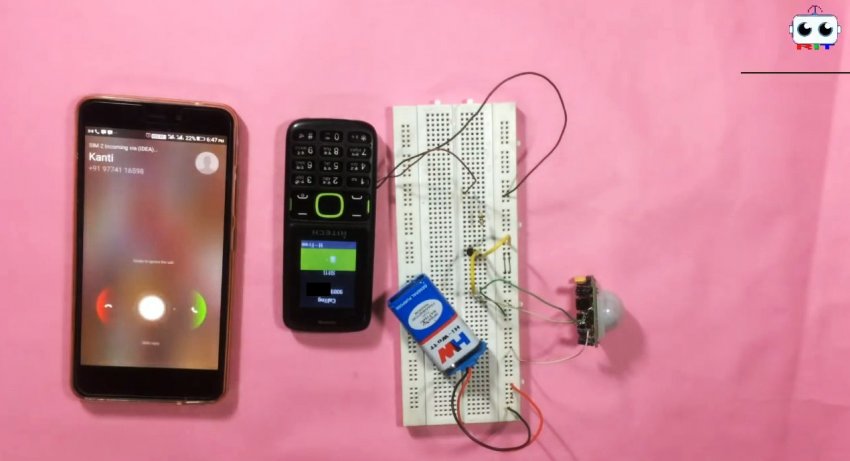

И на вашем смартфоне раздастся сигнал входящего вызова.

Как активировать систему и выйти из помещения чтобы сигнализация не сработала?

Если подать питание на систему, то через 1-2 секунды датчик будет готов к работе и сможет обнаружить движение в помещении. Этого времени может не хватить, чтобы выйти и закрыть дверь. Чтобы увеличить это время, сделайте так: выключите сотовый телефон, подайте питание на систему. А как будете готовы, нажмите кнопку включения на мобильнике. Пока он загружается и показывает заставки, а потом ищет сеть, у вас будет порядка 5-10 секунд. А этого времени вполне достаточно.

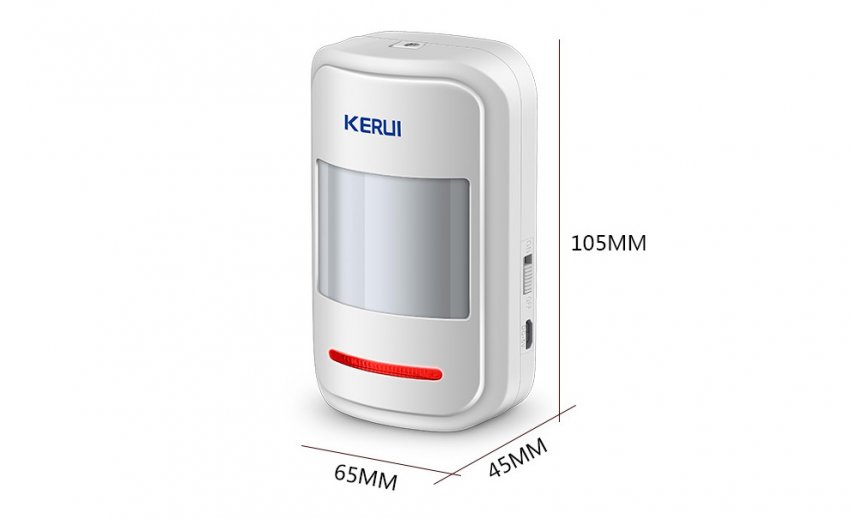

Также на АлиЭкспресс можно купить готовый GSM детектор движения - http://ali.pub/5j3jh8

Смотрите видео

Принцип работы очень прост. Почти каждый кнопочный сотовый телефон имеет функцию быстрого набора (настроить ее можно в меню телефона). Это когда зажимается одна кнопка и при ее удержании из памяти набирается номер, сохраненный для этой кнопки. Так вот, в настройки запишем свой номер на другой телефон. К этой кнопке подключим контакты, которые пойдут в схему. Как только датчик обнажит в помещении движение, он подаст сигнал на транзистор, тот в свою очередь замкнет кнопку сотового телефона и произойдет исходящий вызов на ваш смартфон. В результате чего вы будете оповещены о движении на охраняемом объекте. Также смотрите подобный вариант сигнализации без датчика движения и без схем - https://sdelaysam-svoimirukami.ru/5086-prostejshaja-gsm-signalizacija-iz-starogo-telefona.html Как сделать охранную систему с датчиком движения из кнопочного мобильника Разбираем сотовый телефон и при помощи канцелярского ножа срезаем верхний контакт кнопки и отгибаем его. Далее, при помощи паяльника припаиваем два тонких проводка к контактам кнопки. Собираем мобильник, предварительно сделав в корпусе прорезь для проводов. Собираем простую схему. Подключаем питание 9 В и проверяем работу. Как только к поле зрения датчика попадет человек или его часть, то охранная система сработает. И на вашем смартфоне раздастся сигнал входящего вызова. Как активировать систему и выйти из помещения чтобы сигнализация не сработала? Если подать питание на систему, то через 1-2 секунды датчик будет готов к работе и сможет обнаружить движение в помещении. Этого времени может не хватить, чтобы выйти и закрыть дверь. Чтобы увеличить это время, сделайте так: выключите сотовый телефон, подайте питание на систему. А как будете готовы, нажмите кнопку включения на мобильнике. Пока он загружается и показывает заставки, а потом ищет сеть, у вас будет порядка 5-10 секунд. А этого времени вполне достаточно. Также на АлиЭкспресс можно купить готовый GSM детектор движения - http://ali.pub/5j3jh8 Смотрите видео
