Как сделать подсветку дисплея для китайского мультиметра - «Сделай сам»

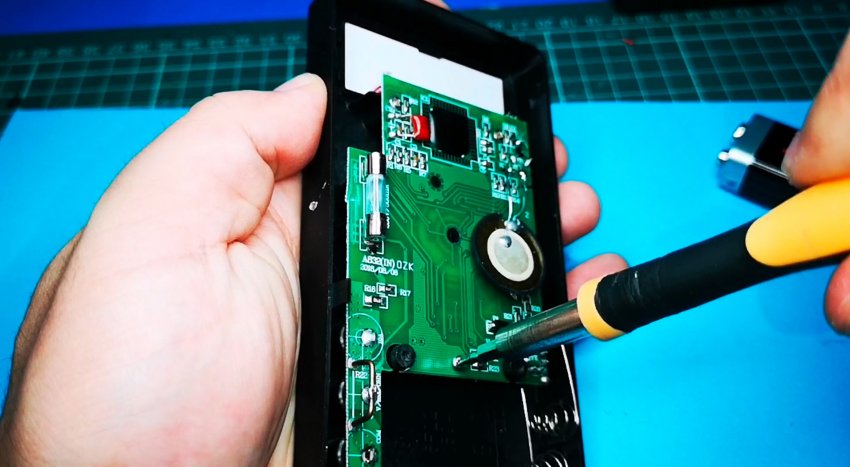

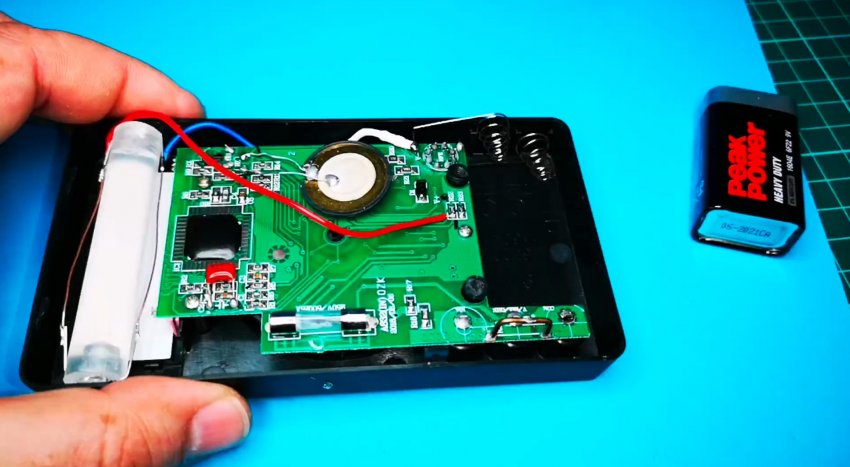

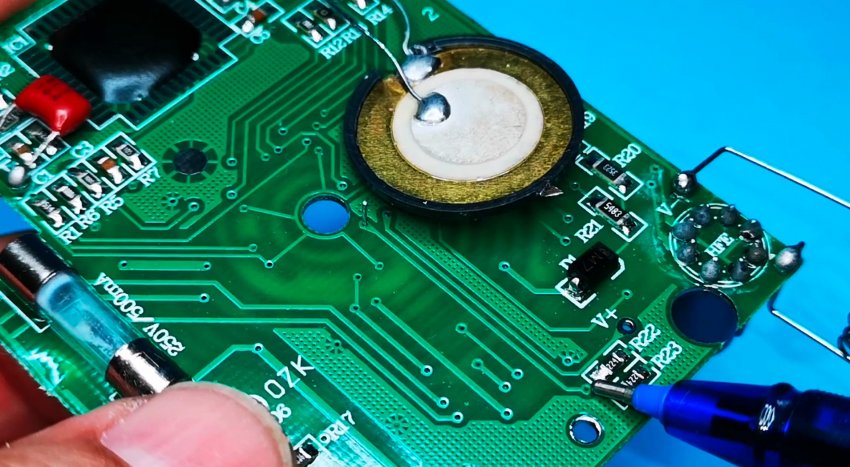

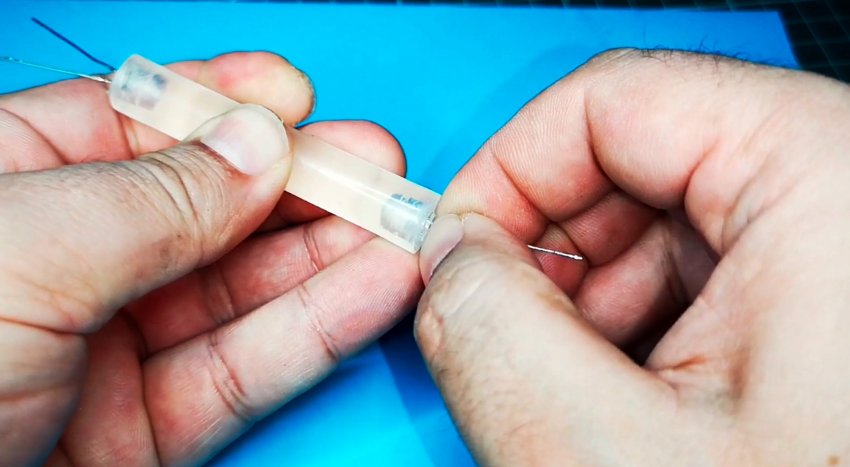

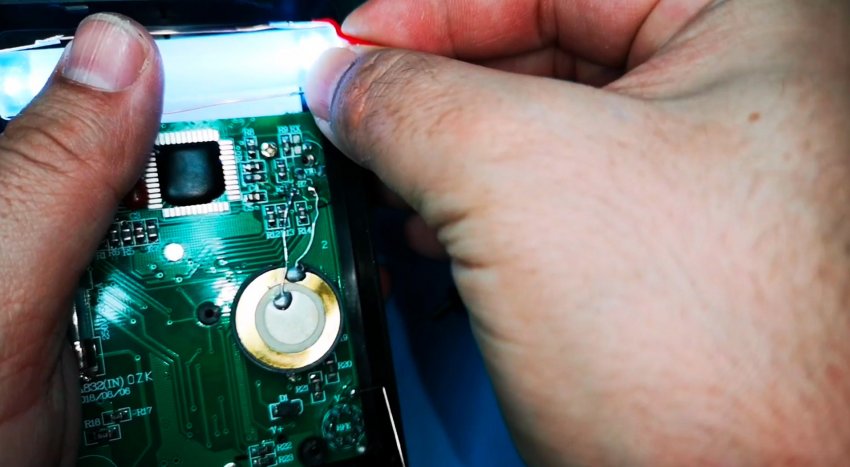

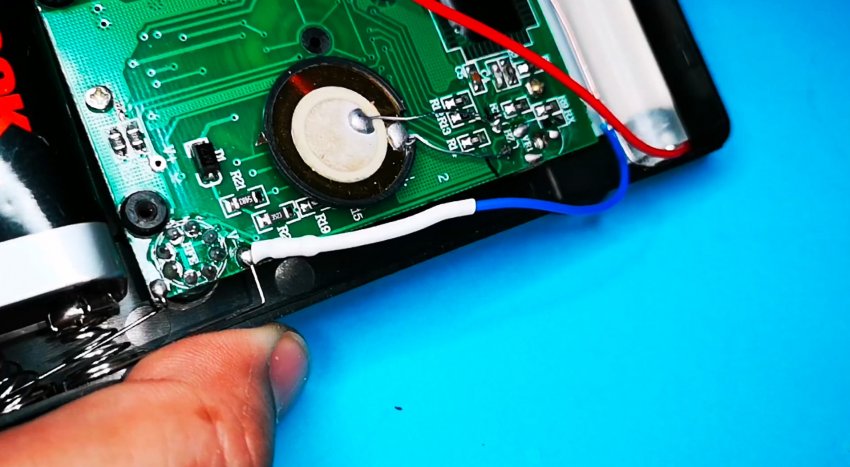

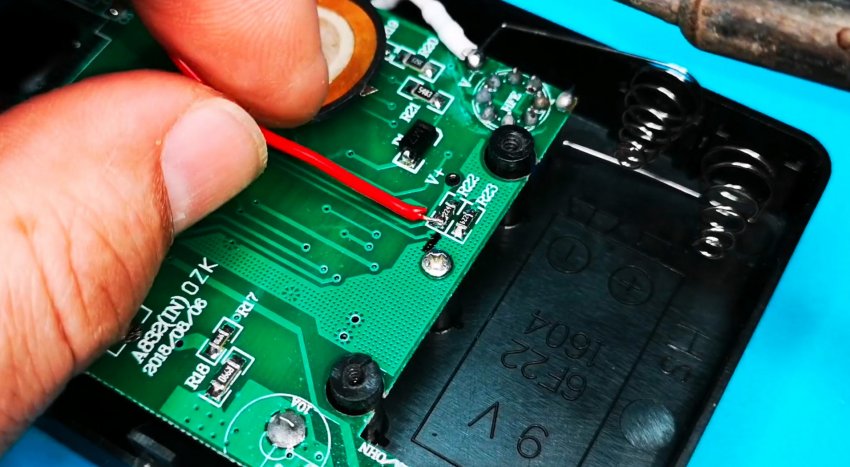

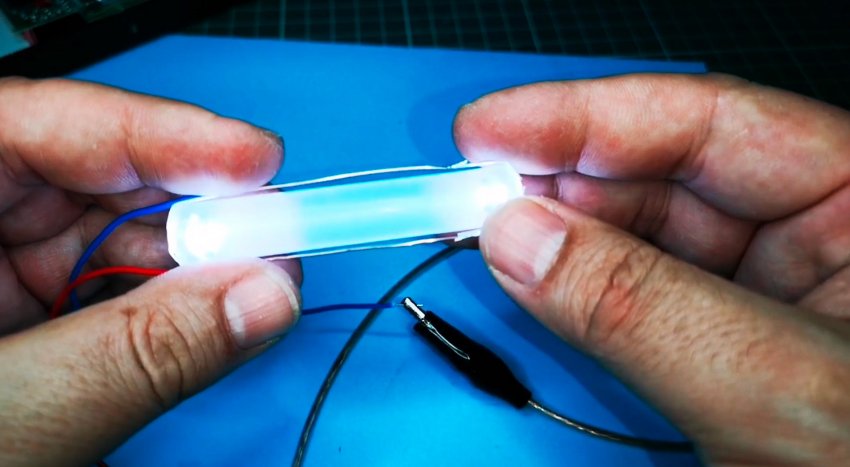

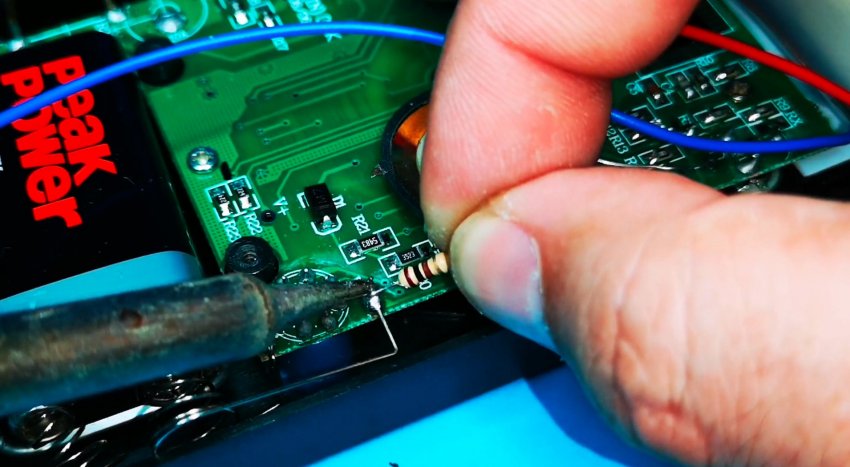

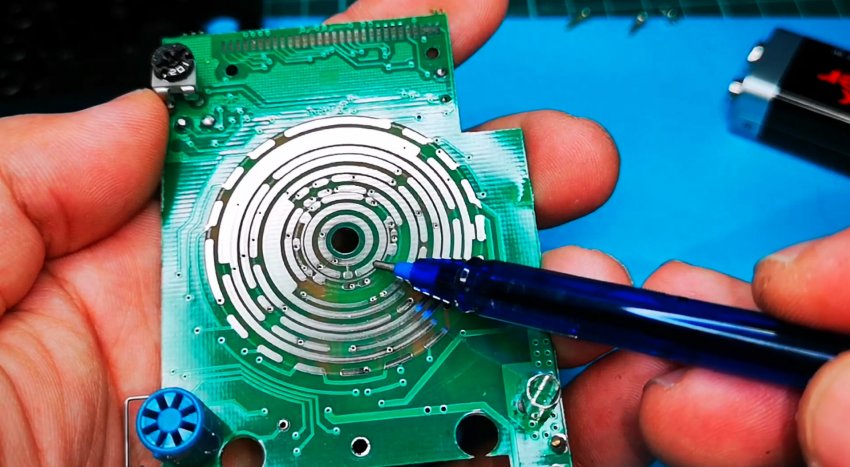

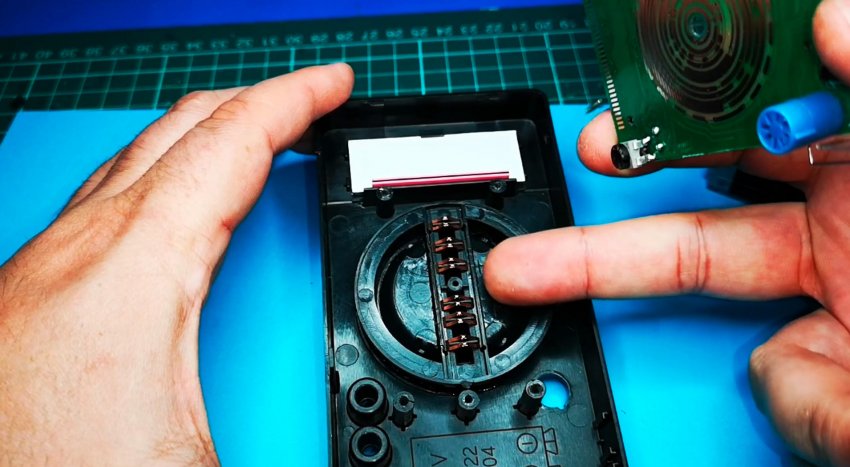

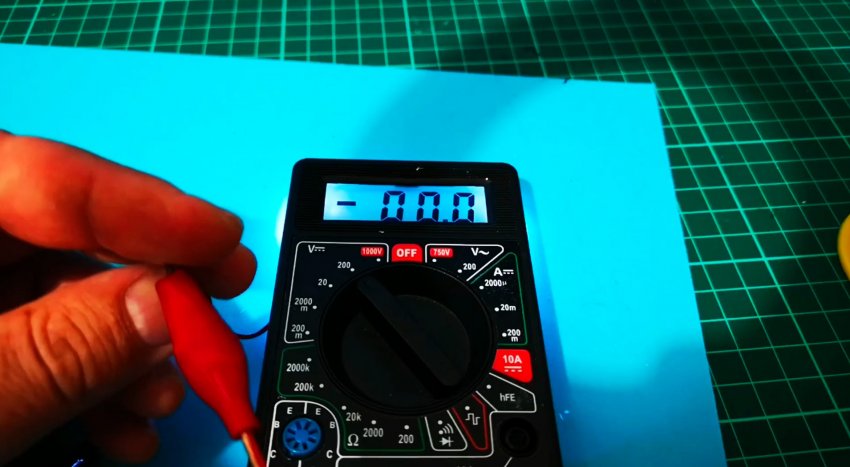

Вынимаем батарейку и откручиваем виты крепящие плату. Плату аккуратно вынимаем. Осторожно, не растеряйте внутренности: там могут быть металлические шарики фиксатора положений, пружинки, шлейф дисплея. Так как мультиметр выключается когда переключатель режимов находится в центральном положении, значит на плате должны быть дорожки, которые будут замыкаться бегунками в любом положении кроме центрального. Это будет подача питания от батарейки на схему. В данном примере это два первых кольца. Они замыкаются во время работы. Отследим по дорожкам платы где выход на питание. И визуально заменим его, к нему, в будущем, будем припаивать контакт от подсветки для автоматического ее включения. Плату устанавливаем обратно как было и фиксируем винтами. От стержня термоклея канцелярским ножом отрежем кусок по длине LCD дисплея. Просверлим, либо паяльником проделаем отверстия по бокам в этом стержне и установим светодиоды. Подключим их паралельно друг другу. Подадим питание и проверим работу. Приложим сзади к дисплею и посмотрим на подсветку. Получилась отличная, ровная и красивая подсветка. Минус от светодиодов припаяем к батарее через резистор. Его номинал подбирается по яркости свечения. Если вам нужно поярче - берите сопротивление пониже. Изолируем термоусадкой. Плюсовой провод припаиваем к контакту на плате замеченному ранее. Теперь при включении мультиметра подсветка загорается сама. Зафиксируем стержень с подсветкой горячим клеем. Закрываем корпус мультиметра, фиксируем саморезами. Теперь стало работать значительно удобнее. Для экономии батареи желательно соединять светодиоды последовательно и выбирать резистор с более высоким сопротивлением 1 кОм. Смотрите видео Также читайте как из мультиметра можно быстро сделать металлоискатель - https://sdelaysam-svoimirukami.ru/6958-kak-bystro-sobrat-metalloiskatel-iz-kitajskogo-multimetra.html
