Идея использования старого мобильного телефона или как сделать простой проектор для просмотра видео - «Сделай сам»
Неожиданное использование старого кнопочного телефона. Несколько деталей, вырезанных из картона, светодиодная лампа и линза. Вот и всё, что необходимо для изготовления проектора. Подробности ниже.

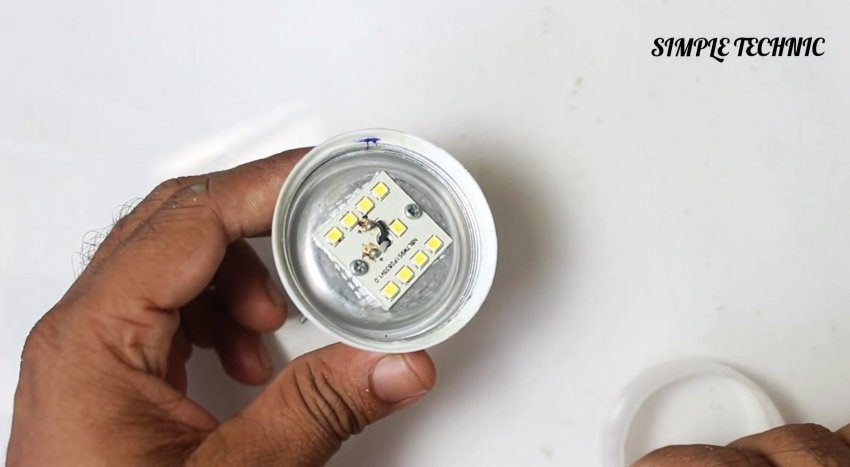

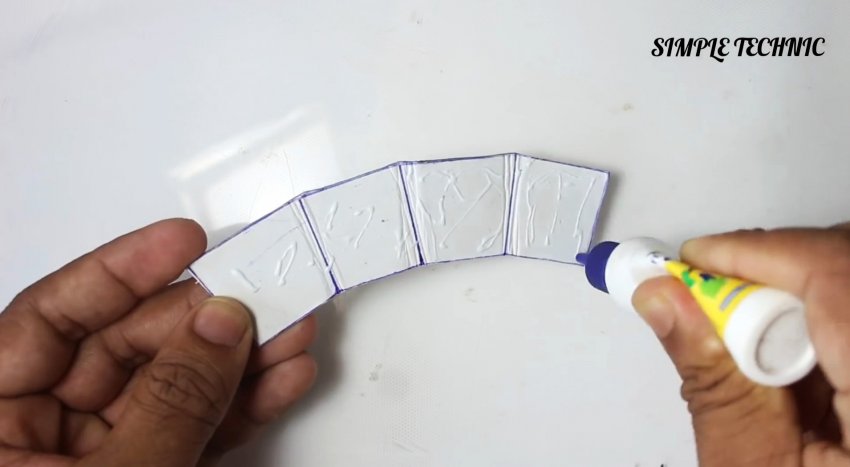

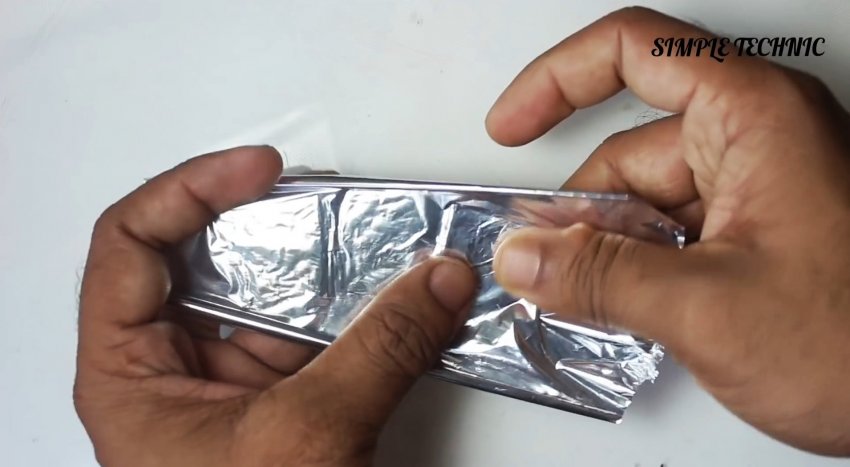

Необходим доступ к плате с расположенными на ней светодиодами. Чтобы светопередача была в одном направлении, из картона делается новый отражатель. Для лучшей светопередачи на грани отражателя наклеивается фольга.

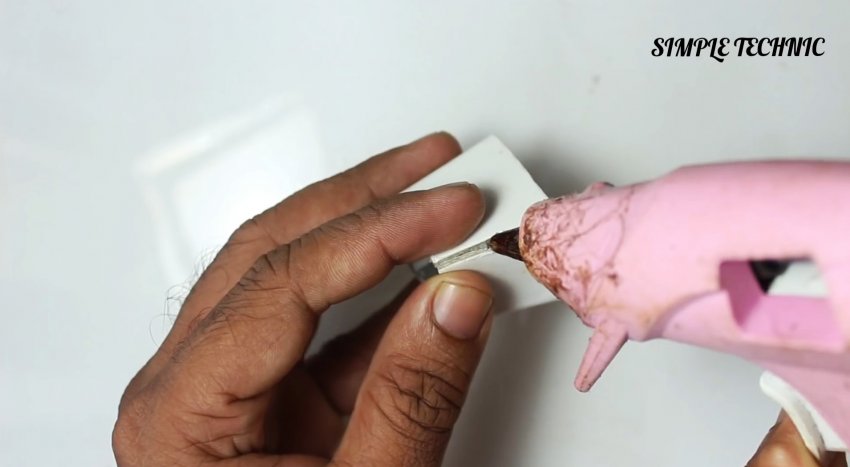

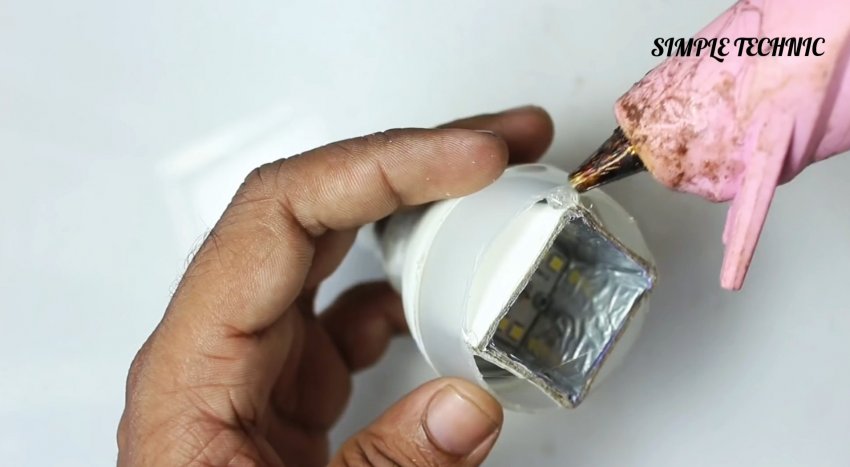

Готовая конструкция закрепляется на светодиодной лампе при помощи термоклея.

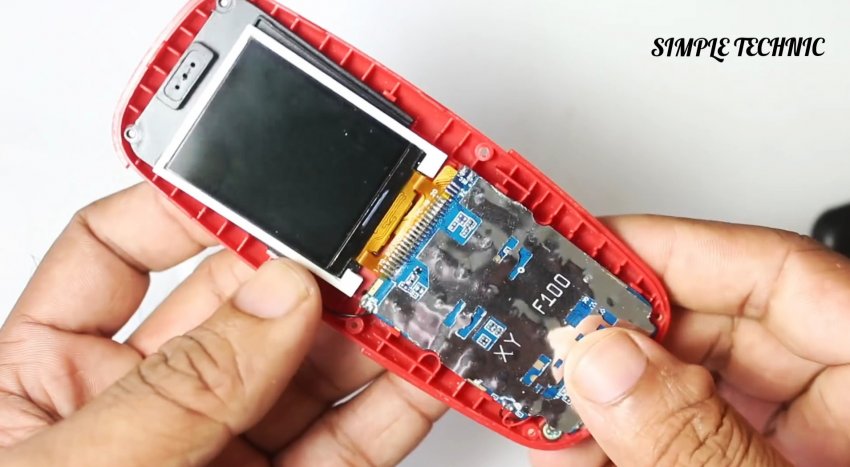

Следующие операции требуют предельной аккуратности и тщательности. Разбирается старый сотовый телефон. Цель разборки – доработка жидкокристаллической матрицы.

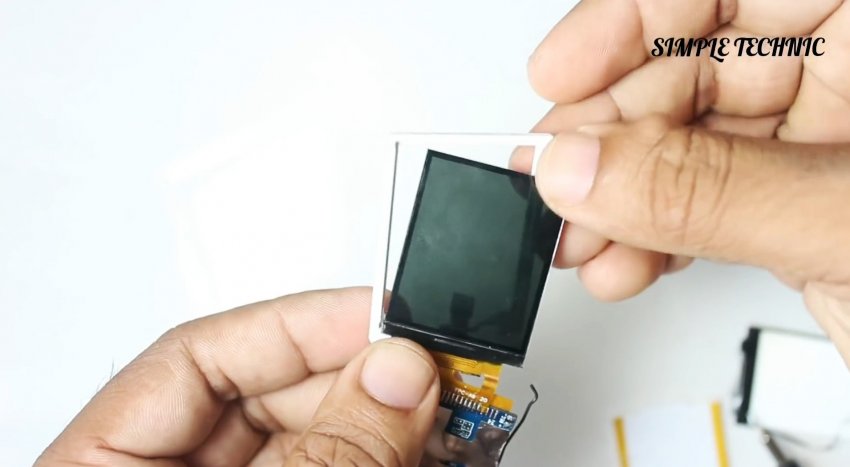

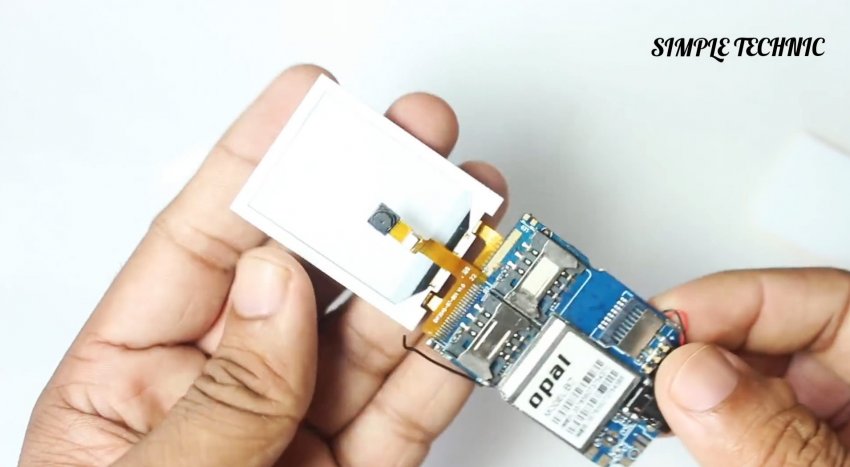

Аккуратно снимается пластиковый корпус аппарата. Удаляется динамик. С обратной стороны ЖК матрицы удаляются рассеиватель подсветки и все слои подложки. Главное – не повредить шлейф.

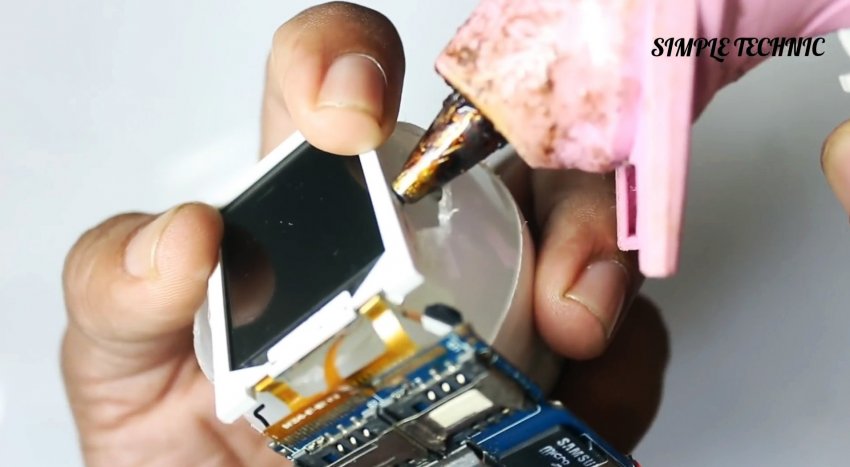

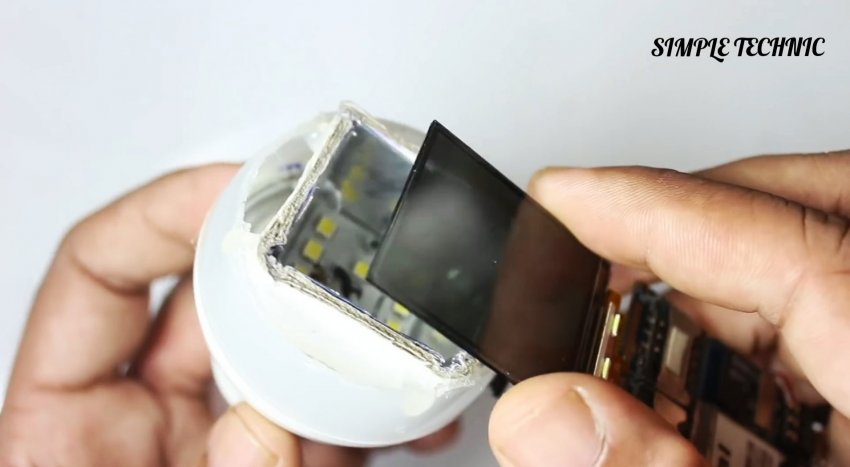

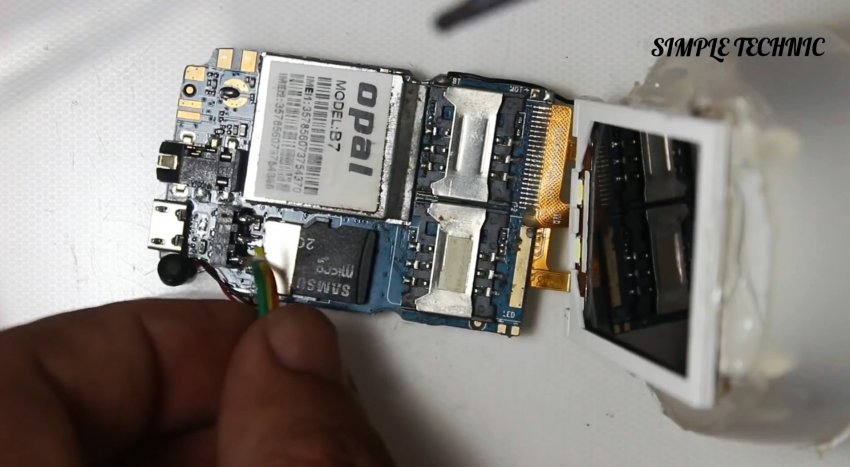

Итог работы – закрепление ЖК-экрана на изготовленном ранее новом отражателе светодиодной лампы. Всё тем же термоклеем.

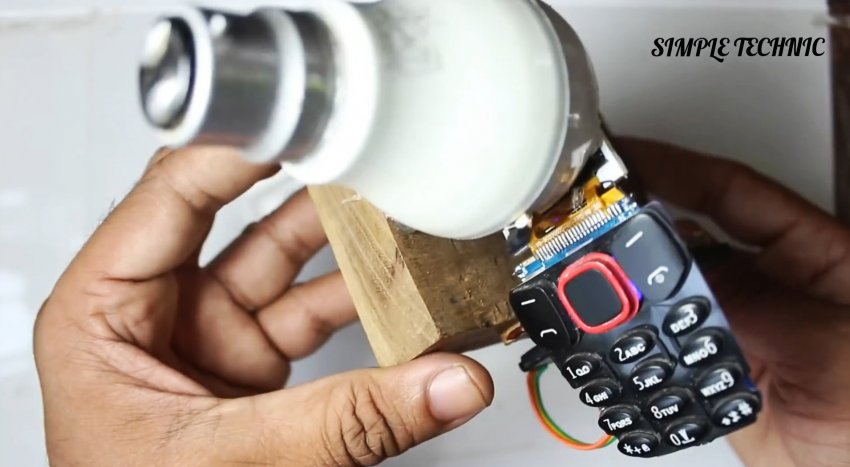

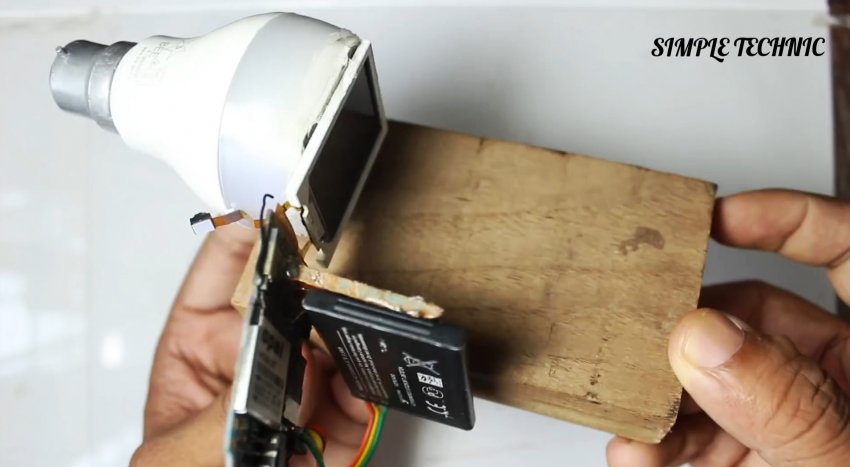

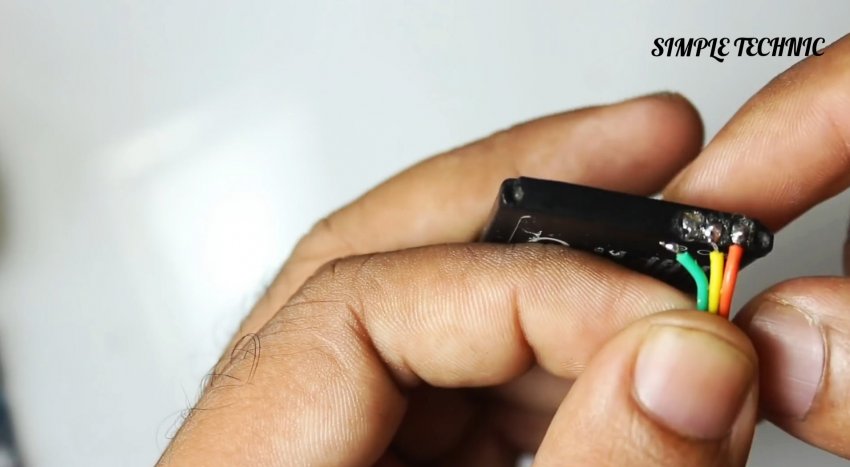

Не заморачиваемся по поводу изготовления основания конструкции. В ход идут подходящие обрезки деревянных изделий. Распаять клеммы телефонного аккумулятора и закрепить всю конструкцию на деревянном основании – несложная задача. Куда же без термоклея? Необходимо расположить конструкцию так, чтобы был свободный доступ к клавиатуре бывшего телефона. С неё будет осуществляться управление девайсом. Сделано.

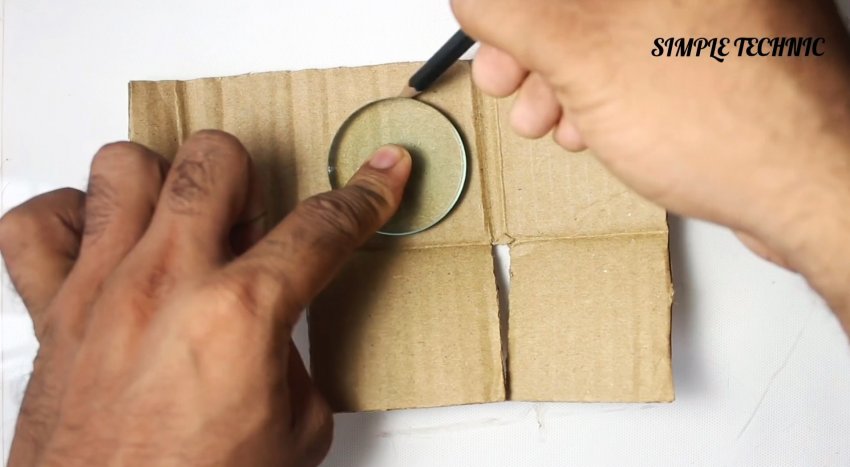

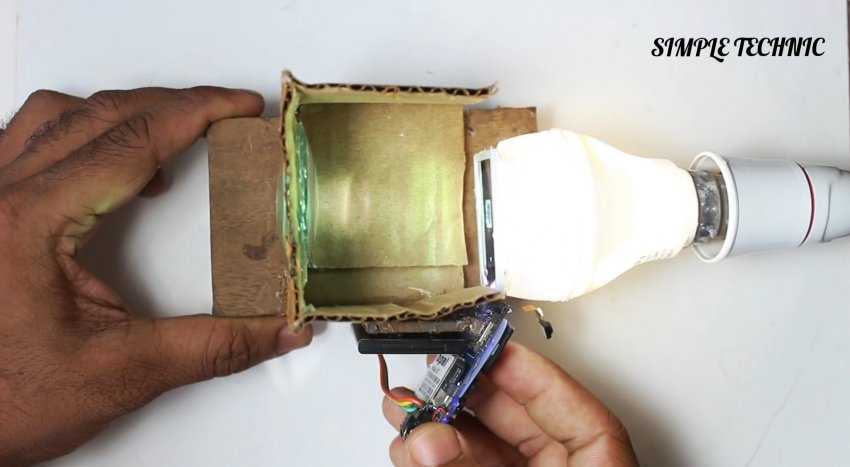

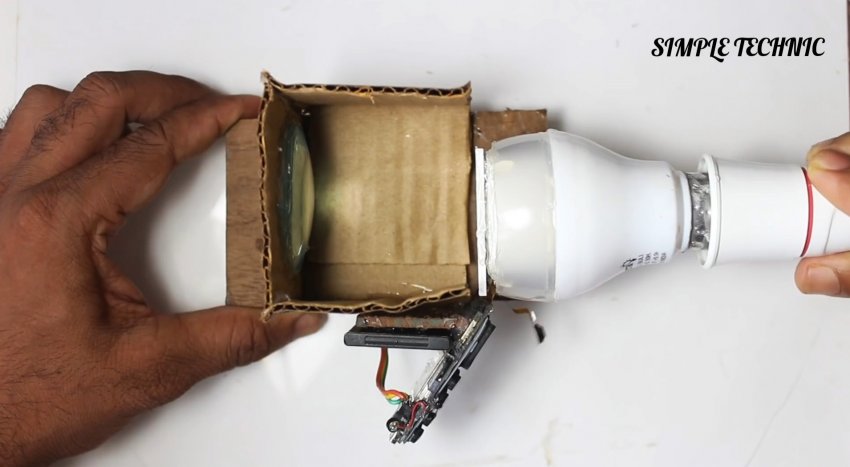

Чтобы транслируемое проектором изображение было больше размера спичечного коробка, необходимо установить дополнительную линзу. Все помнят старые советские телевизоры КВН? Никто не помнит… Ну, не важно. В помощь всё тот же картон и… термоклей!
А теперь проверка того, что получилось в итоге.

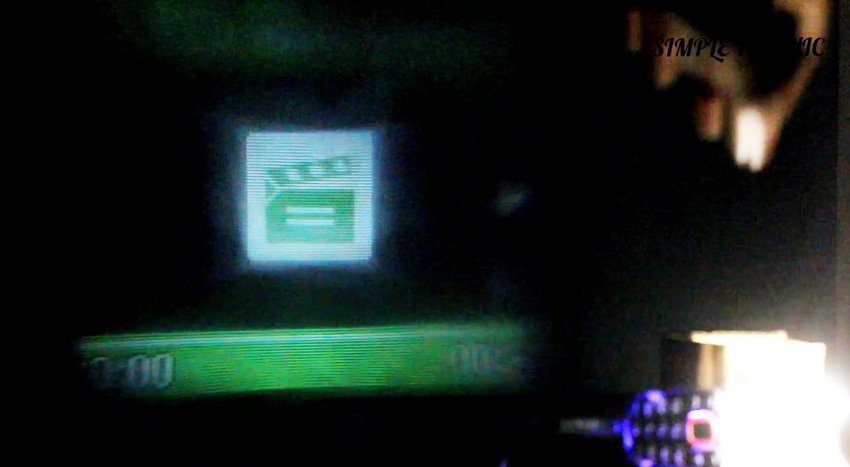

Подаётся питание на светодиодную лампу, на телефоне запускается видеофайл. Вау!
