9 способов правильного надежного соединения проводов без паяльника. Советы автоэлектрика - «Сделай сам»

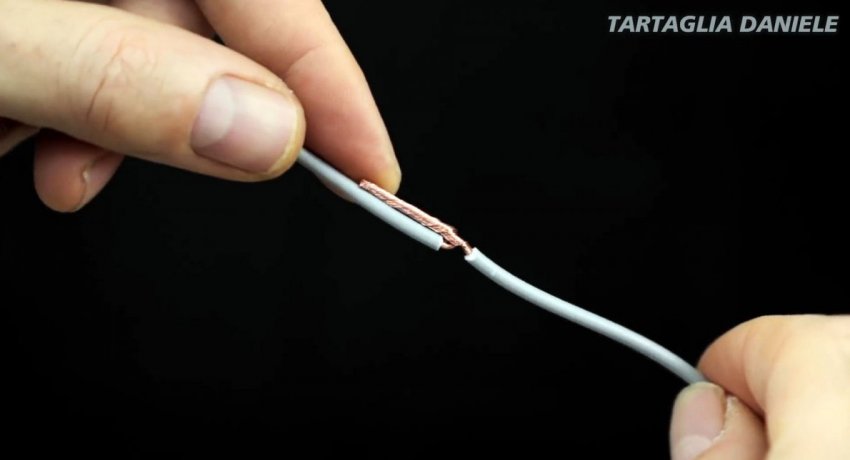

Затем они разводятся, скрутка подворачивается в сторону и сверху ставится термоусадка. Получаем влагостойкое соединение с достаточной длиной контакта для токопередачи без потерь. За счет обжатия термоусадкой оно не развяжется при натяжении. 2. Силовая скрутка Если провод со скруткой будет находиться под натяжением, то соединение лучше выполнить немного по-другому. Зачищенные жилы проводов складываются накрест по центру, и несколько раз перекручиваются между собой. Затем края наматываются каждый на противоположную жилу в направлении изоляции. Такая скрутка не разорвется даже без термоусадки. 3. Обычная соединительная гильза Края проводов зачищаются от изоляции, стыкуются в гильзе и обжимаются клещами для опрессовки. Получаем быстрое достаточно прочное, но не водостойкое соединение. 4. Соединительная гильза с термоусадкой Также можно использовать гильзу с термоусадкой. Она устанавливается клещами, как и обычная, но после этого дополнительно прогревается. После усадки такое соединение будет водостойким. 5. Термоусаживаемая гильза с припоем Для соединения можно применять термоусаживаемую гильзу с припоем. Нужно стыковать в ней края проводов, затем нагреть ее феном. Внутри нее находится припой, который спаяет жилы. Сама трубка имеет дополнительные уплотнительные кольца по краям, поэтому после усадки гарантированно не пропустит воду. 6. Клеммная колодка и обжимные наконечники Удобно соединять провода клеммной колодкой, но для этого на зачищенные жилы следует ставить обжимные наконечники. Этот способ позволяет при необходимости рассоединять линию. Его хорошо использовать для подключения осветительных приборов. 7. Плоский изолированный разъем Когда нужно очень компактно и быстро сделать разъединяемое соединение, можно используя плоские изолированные разъемы. Они обжимаются на краях проводов, затем соединяются между собой. Нужно учитывать, что такие разъемы не обеспечивают водостойкость. 8. Круглый изолированный разъем Также удобно использовать круглый разъем. Он предлагается в широком диапазоне размеров, в том числе и для проводов большого сечения. Круглый разъем тоже не обеспечивает влагостойкость. 9. Концевой клеммник Возможно сделать надежное соединение проводов выполнив их скрутку, и затем вставив ее в концевой клеммник и зажать его. Тот обеспечивает изоляцию, а также усиливает контакт. Один провод подворачивается и для надежности фиксируется стяжкой к клеммнику. Смотрите видео
