Как сделать мультиметр из трубы ПВХ для автоэлектрика и домашнего мастера - «Сделай сам»
Для ремонта аккумуляторного инструмента, проводки автомобиля и подобных задач, требуется мультиметр постоянного тока. Это устройство можно сделать своими руками из недорогих комплектующих с радиорынка...
![Как сделать мультиметр из трубы ПВХ для автоэлектрика и домашнего мастера - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-multimetr-iz-truby-pvh-dlja-avtojelektrika-i-domashnego-mastera-sdelaj-sam-1.jpg)
Для ремонта аккумуляторного инструмента, проводки автомобиля и подобных задач, требуется мультиметр постоянного тока. Это устройство можно сделать своими руками из недорогих комплектующих с радиорынка. Таким прибором получится замерять напряжение, делать прозвонку и прочую диагностику.

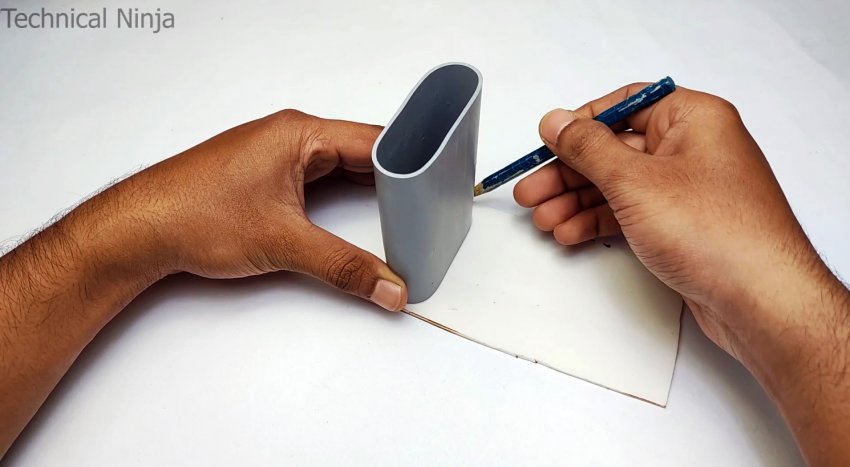

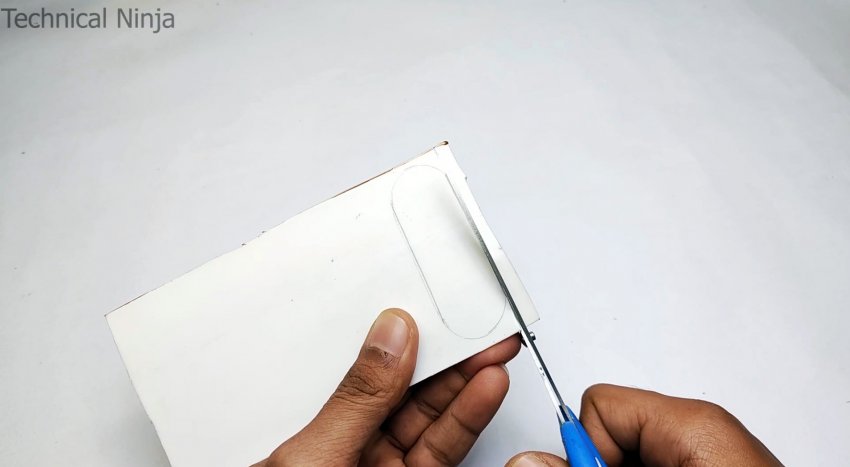

Края корпуса шлифуются. Из листового пластика вырезаются для него заглушки. Можно просто выровнять еще один кусок трубы и сделать их из него.

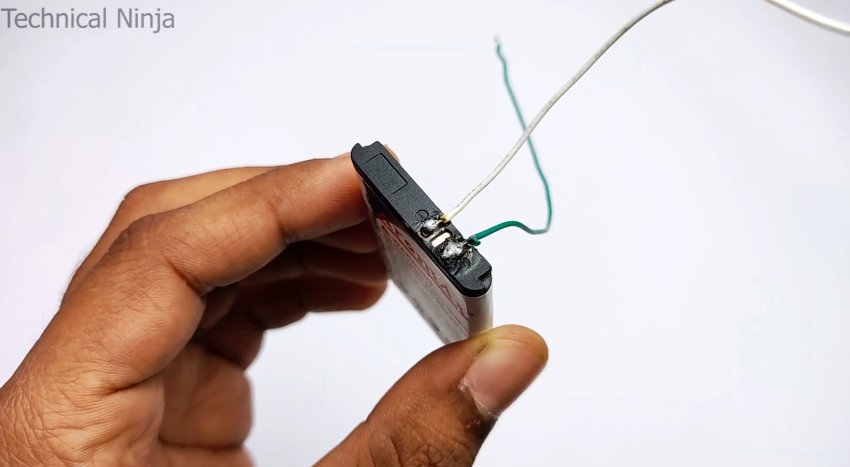

К боковым контактам батареи припаиваются короткие провода.

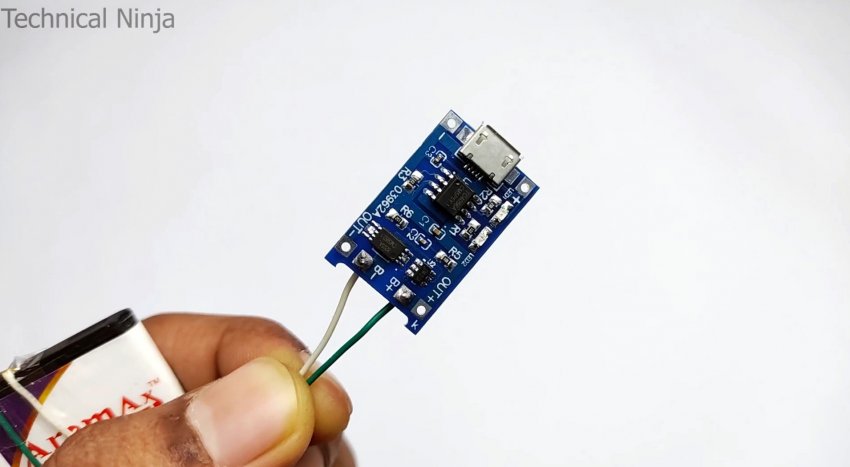

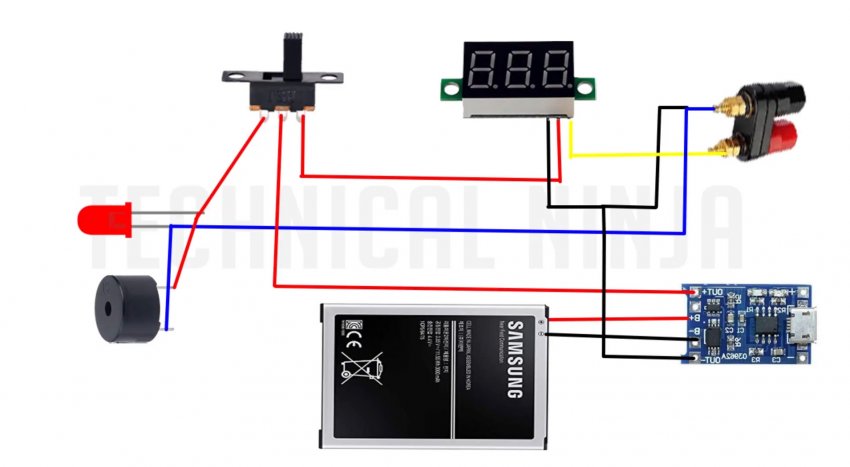

Дальше они подпаиваются к модулю зарядки согласно предложенной схеме.

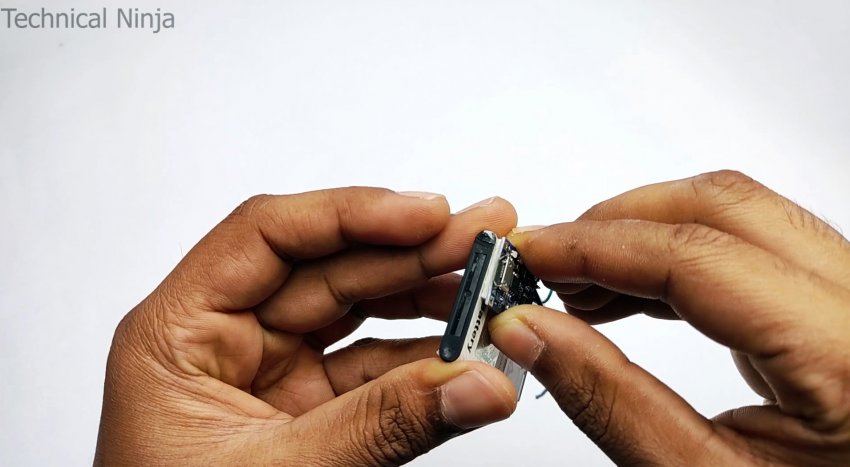

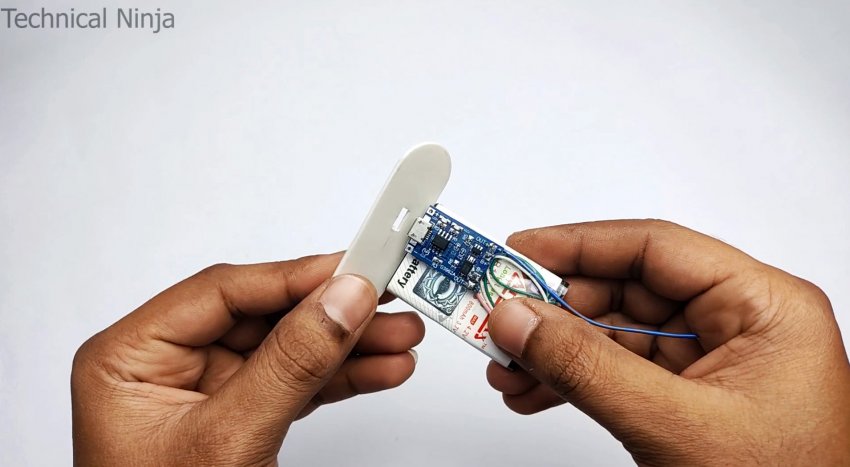

К контактам модуля припаивается 2 провода на выход, и он приклеивается к батарее.

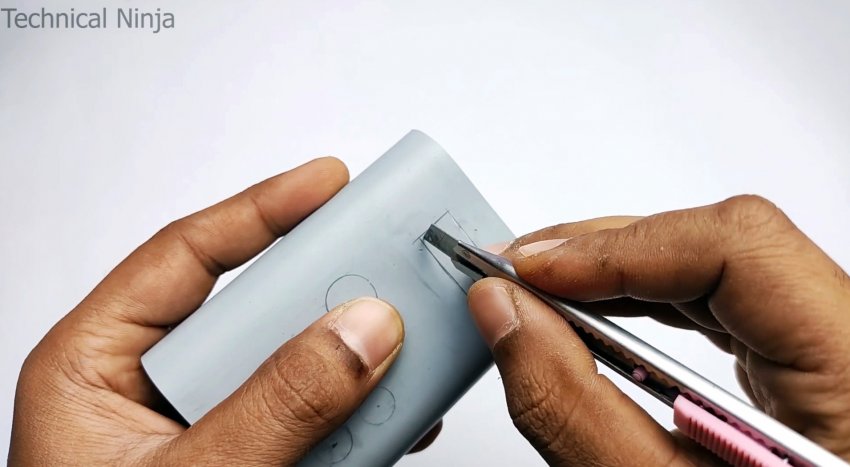

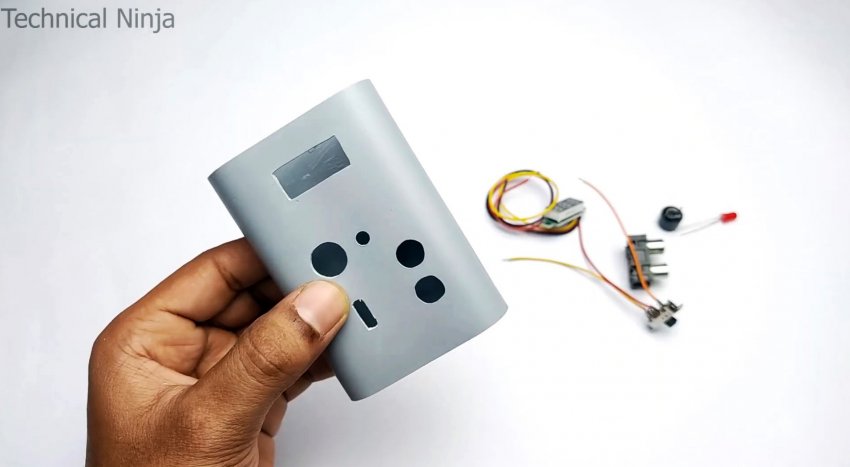

На лицевой стороне корпуса прорезаются окна, требуемые для установки зуммера, светодиода, вольтметра, переключателя, а также 2 гнезд для тюльпанов.

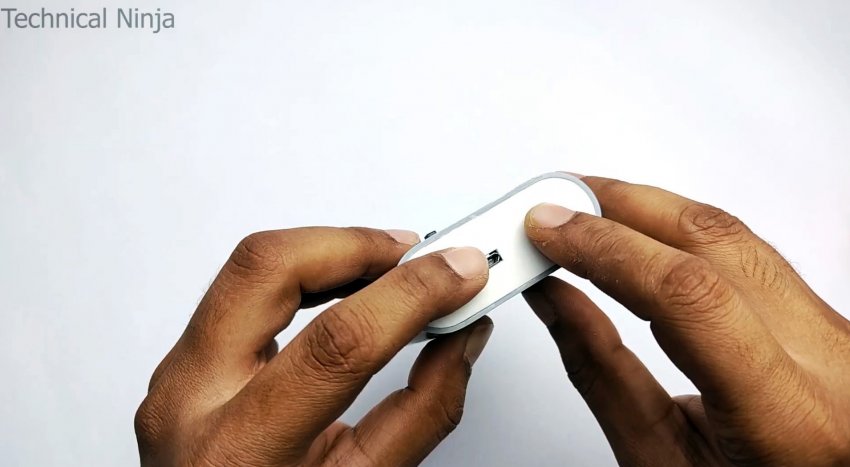

На одной заглушке прорезается отверстие под Micro USB кабель.

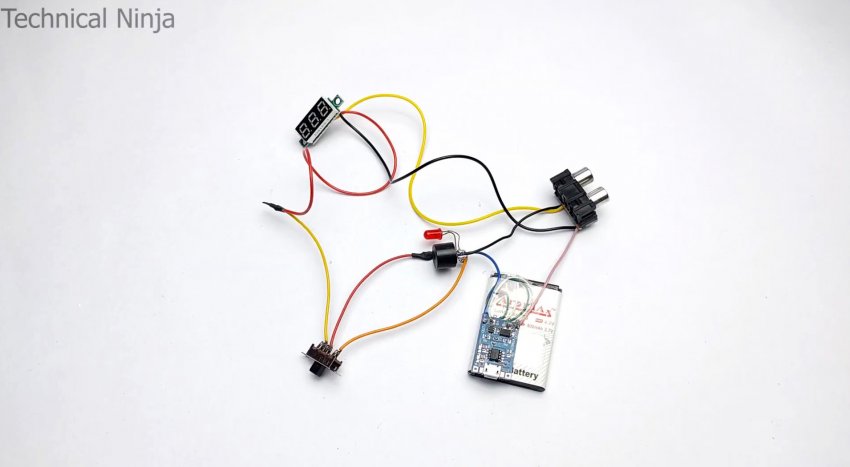

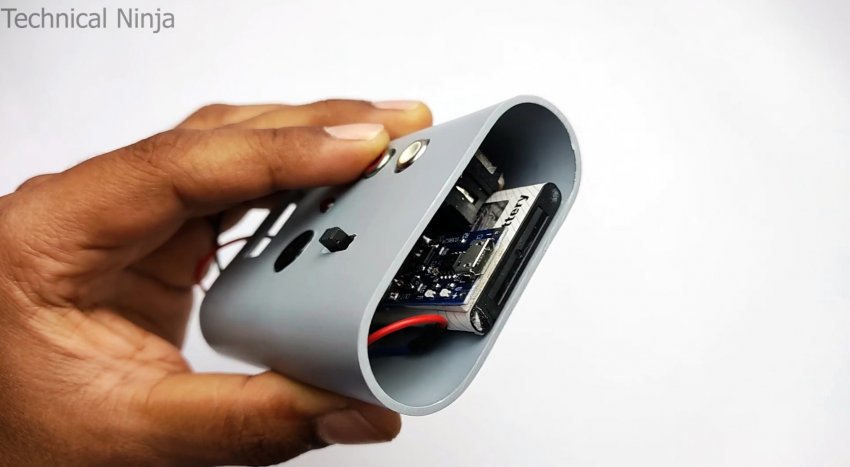

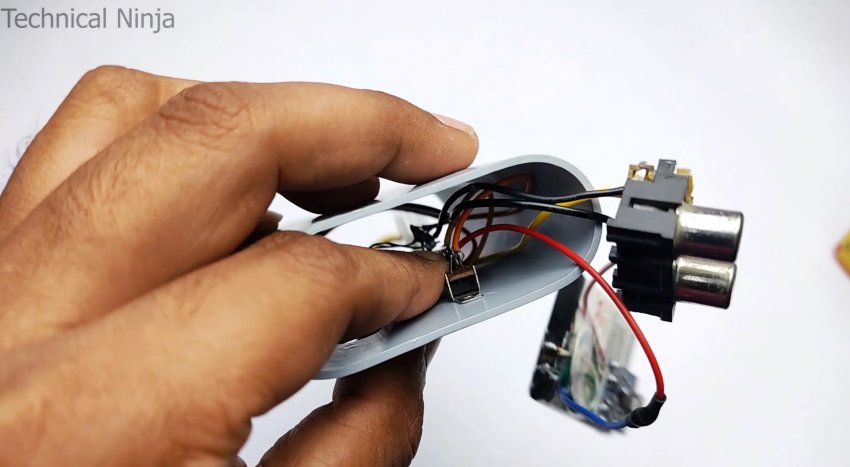

После этого компоненты соединяются согласно схеме, и помещаются в корпус, где фиксируются клеем.

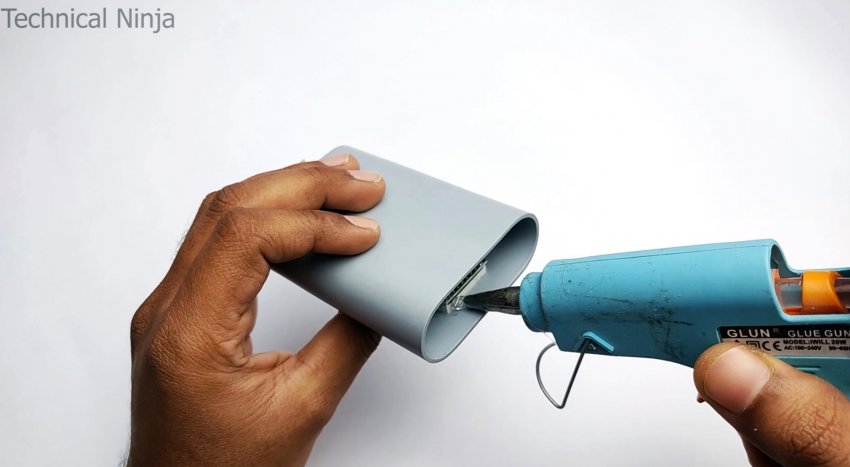

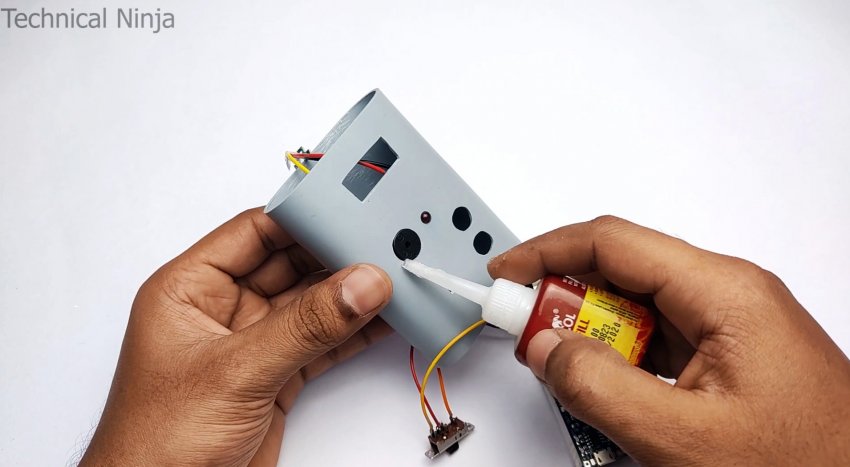

Перед вклейкой заглушек нужно будет проделать отверстие напротив светового индикатора модуля зарядки.

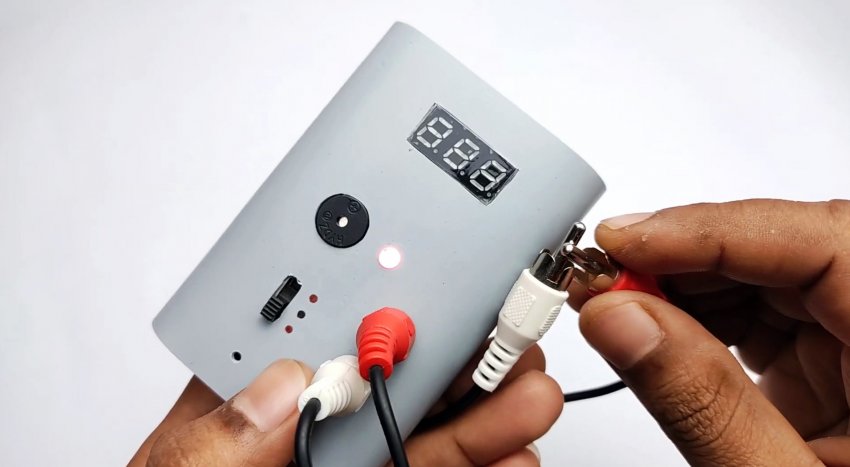

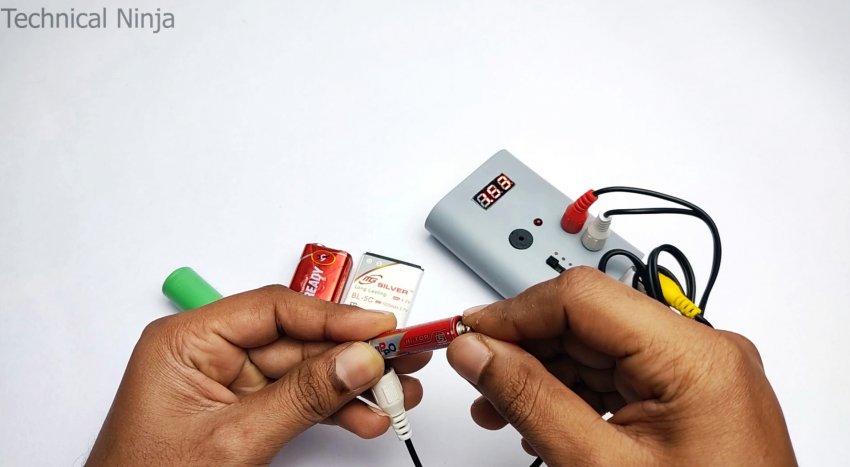

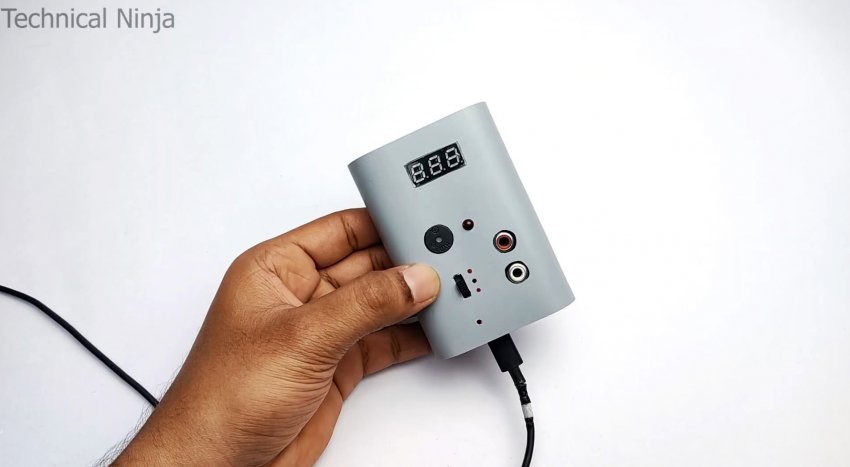

В итоге получаем аккумуляторный вольтметр, со щупами из RCA кабеля. Им можно проверять напряжение в сетях постоянного тока, а также делать прозвонку со звуковой и световой индикацией.
