Как из старого радиозвонка сделать приставку для дистанционного управления - «Сделай сам»

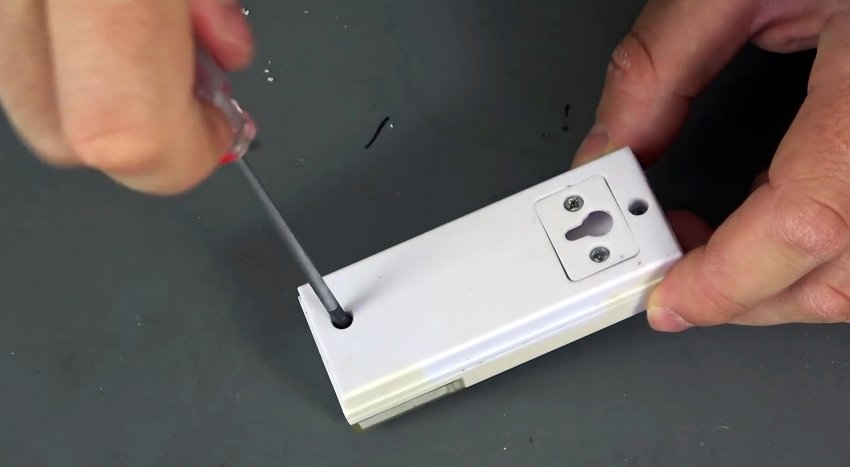

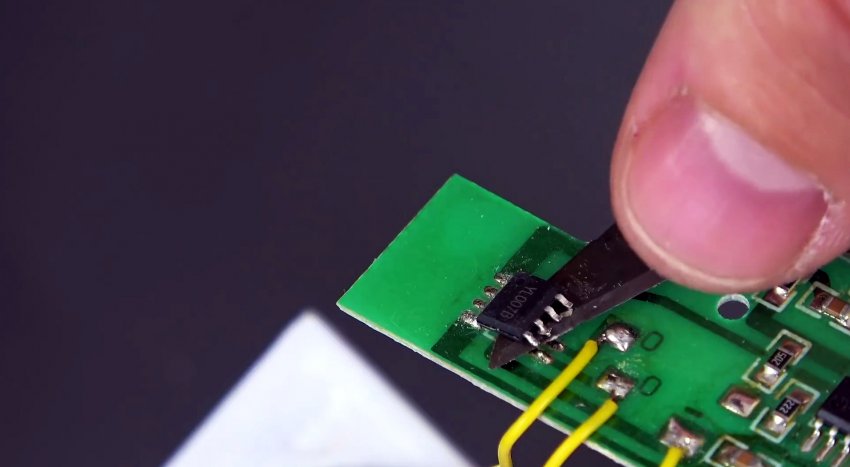

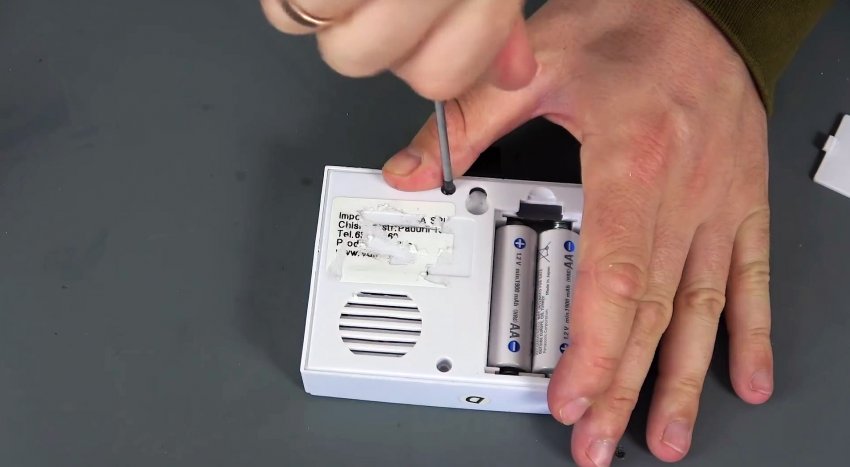

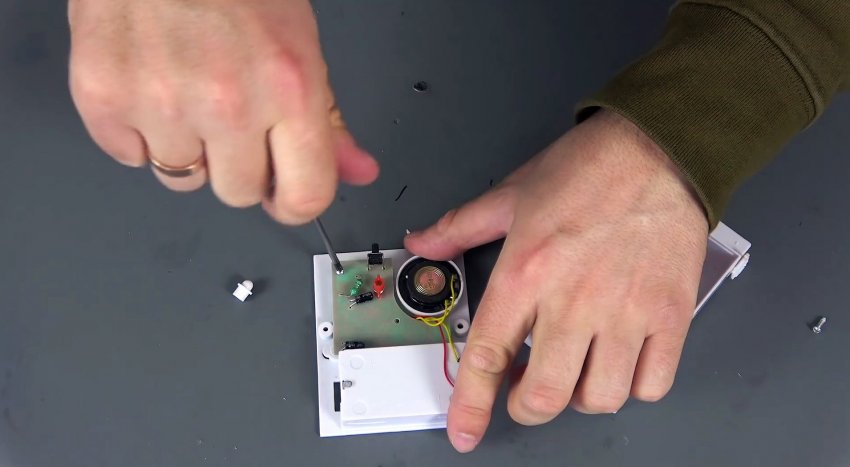

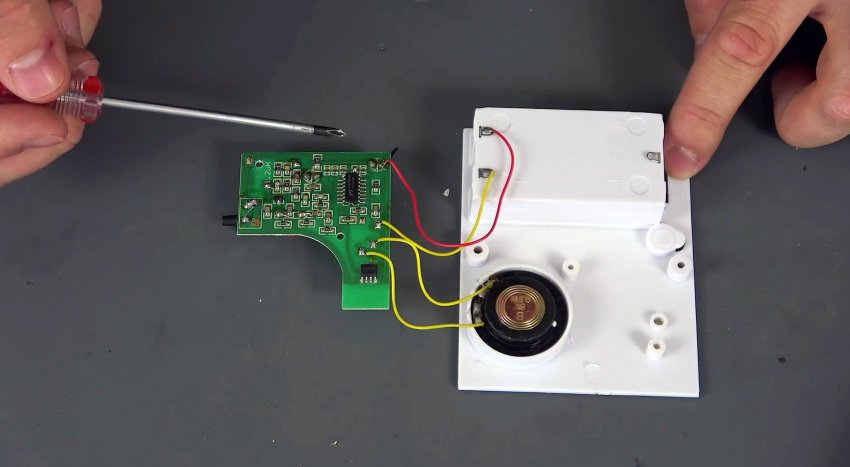

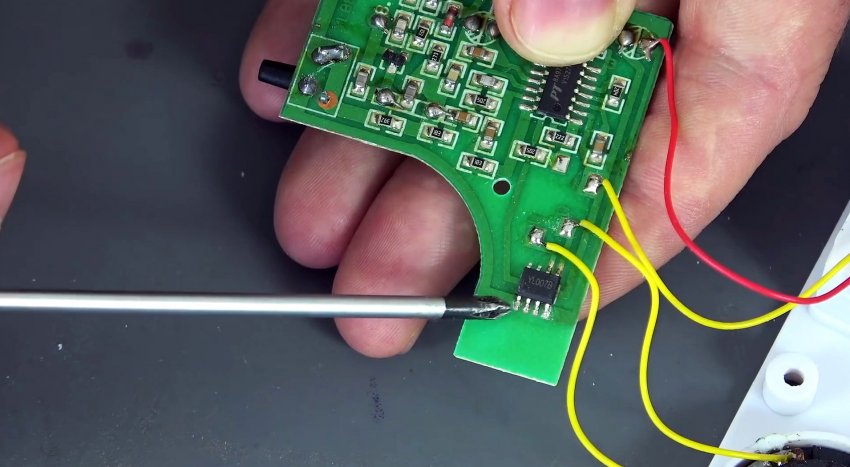

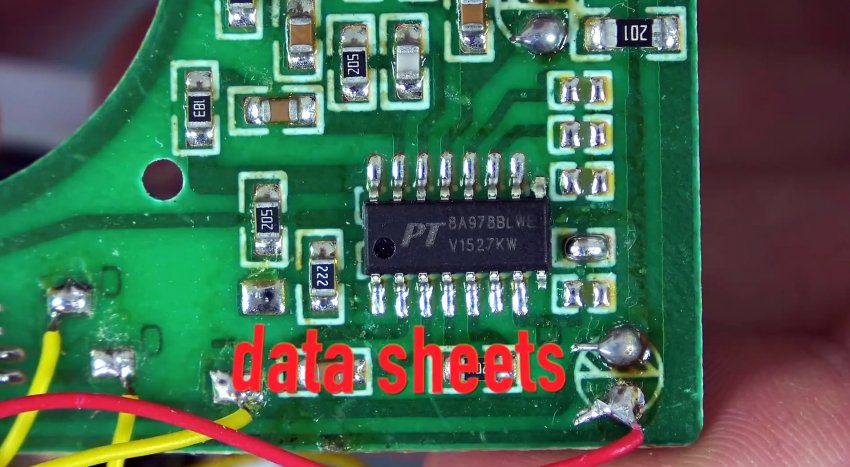

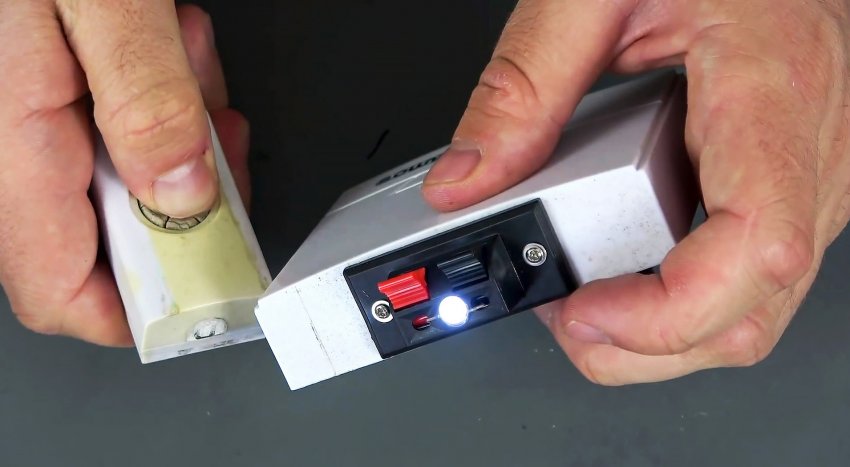

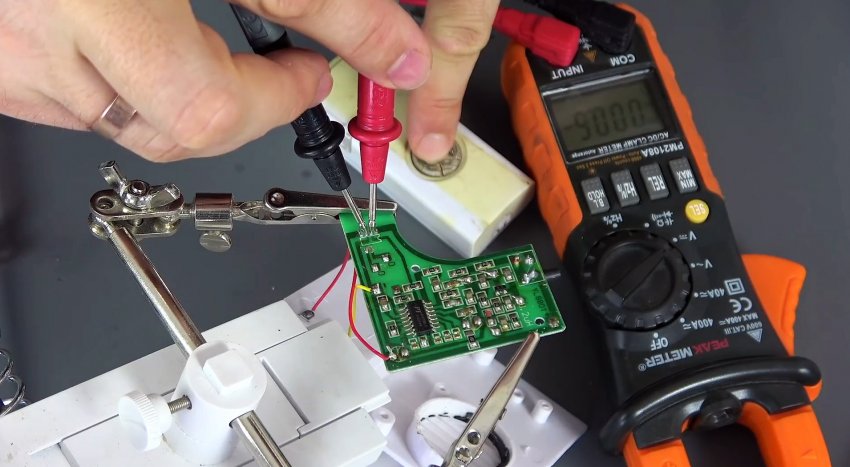

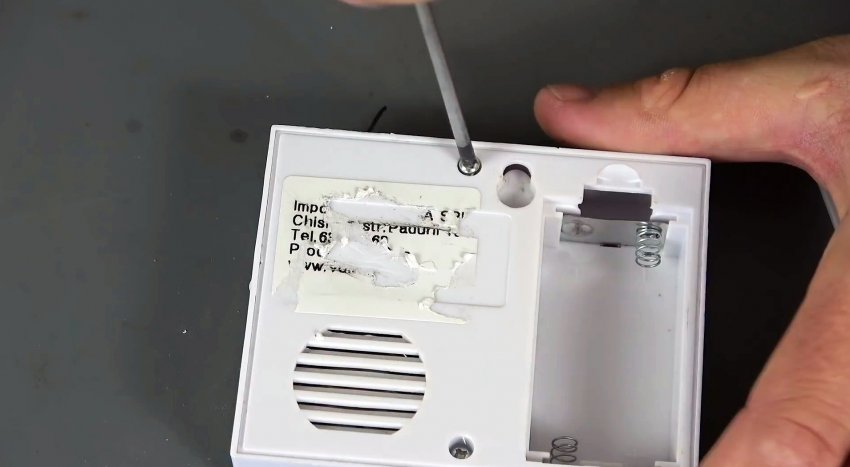

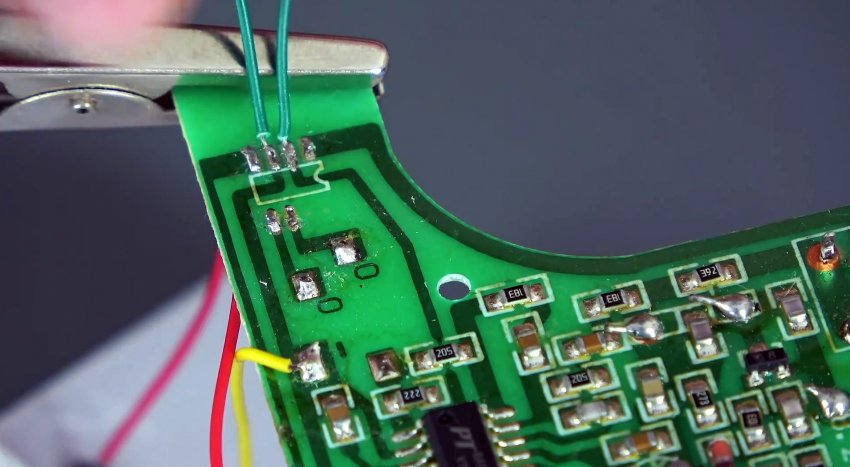

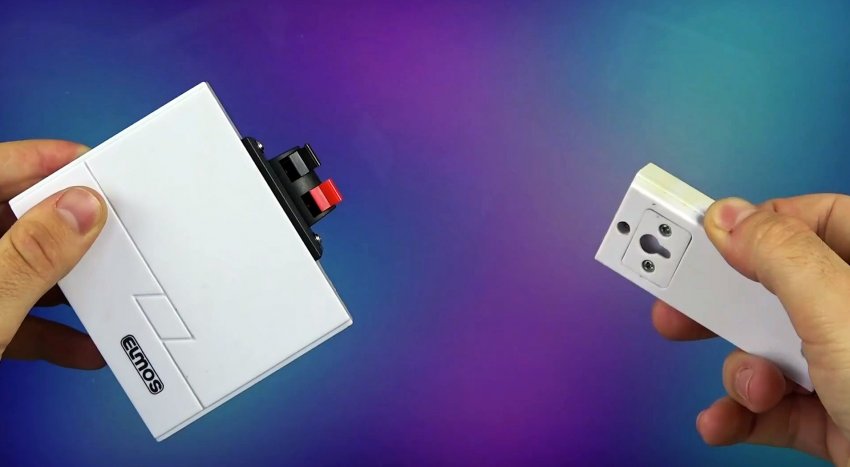

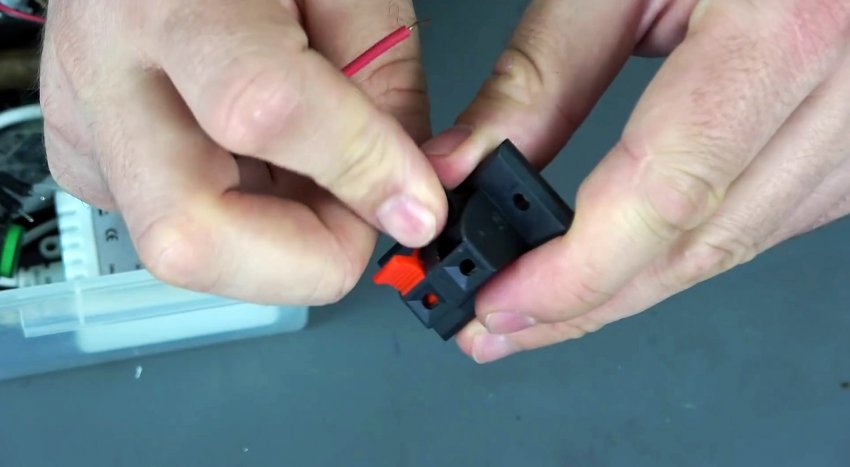

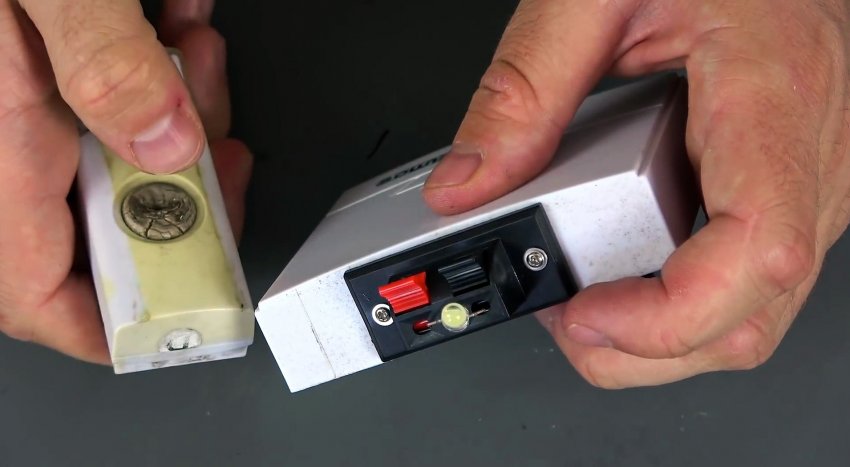

Закрываем крышку, фиксируем винтами. Далее разбираем сам корпус звонка. Отвинчиваем плату. Чтобы понять что к чему, давайте разберемся. На плате установлены 2 микросхемы. Чтобы понять за что отвечает каждая микросхема, можно поискать в интернете даташит на них. В данном примере, та что на фото, является схемой приемника. А другая поменьше - является синтезатором мелодии. То есть с микросхемы приемника на нее поступает сигнал, а та в свою очередь проигрывает мелодию. Отпаиваем контакты динамика и выпаиваем микросхему синтезатора. Теперь методом «тыка» при помощи мультиметра необходимо найти контакты, в которых при нажимании на кнопку появляется высокий уровень в 3 В. Припаиваем провода к ним. В корпус устанавливаем аудио колодку для удобства подключения. Припаиваем провода. Закрываем крышку звонка, фиксируем винтами. Устанавливаем новые элементы питания. На этом универсальная приставка для дистанционного управления готова. Для проверки, в качестве нагрузки подключим светодиод. И при нажатии на кнопку отчетливо видно как он загорается. Дальность приема составляет до 150 метров. На вход приставки можно подключить твердотельное реле и управлять сетевой нагрузкой. Или оптрон и управлять уже электронным устройством. Также, данная приставка отлично подходит для приколов и розыгрышей. Как использовать устройство решать только вам. Смотрите видео Как сделать металлоискатель из пульта дистанционного управления - https://sdelaysam-svoimirukami.ru/5493-metalloiskatel-iz-pulta-distancionnogo-upravlenija.html
