Как обновить старую магнитолу добавив в нее современный Bluetooth - «Сделай сам»

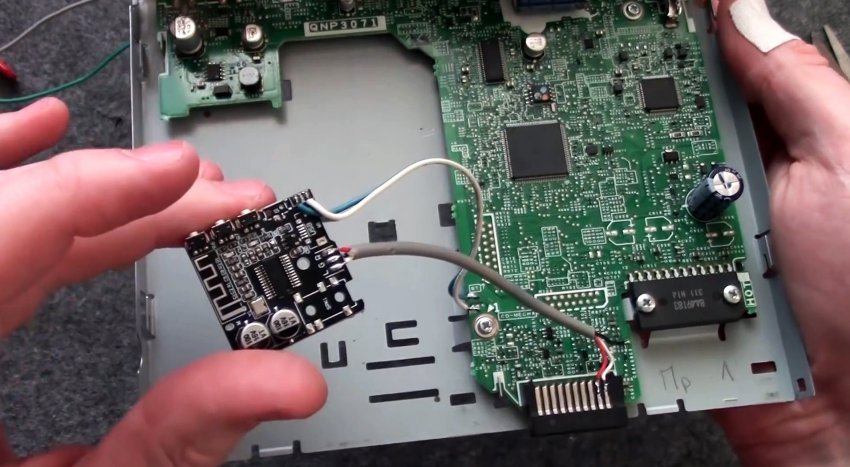

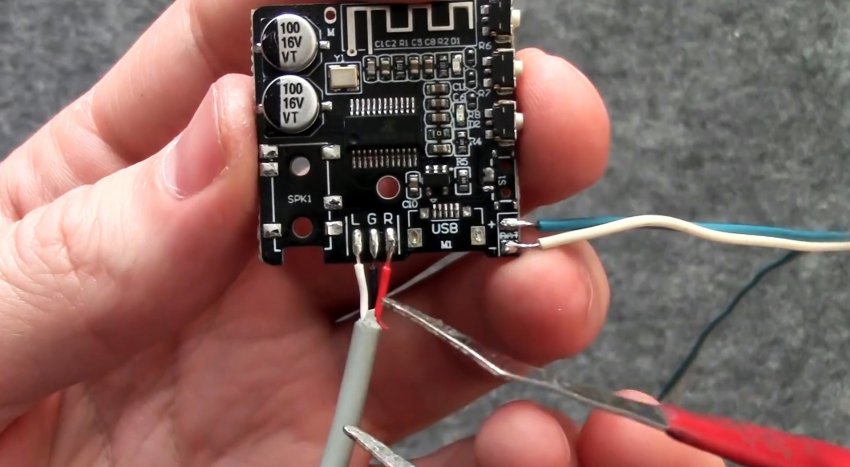

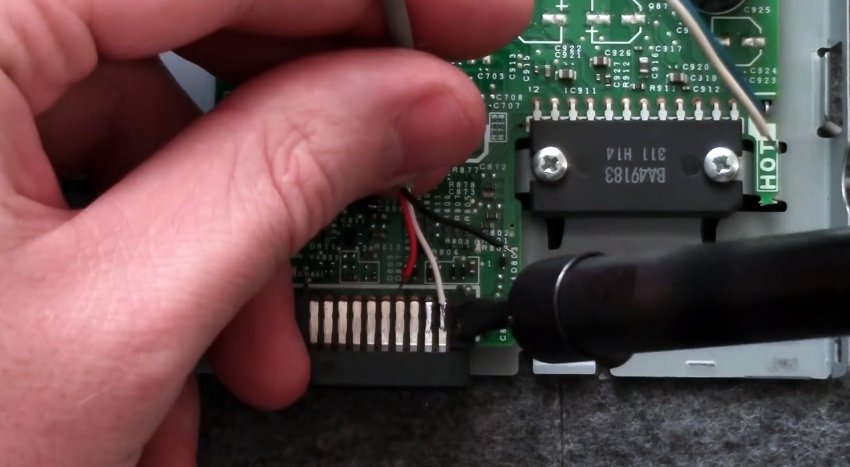

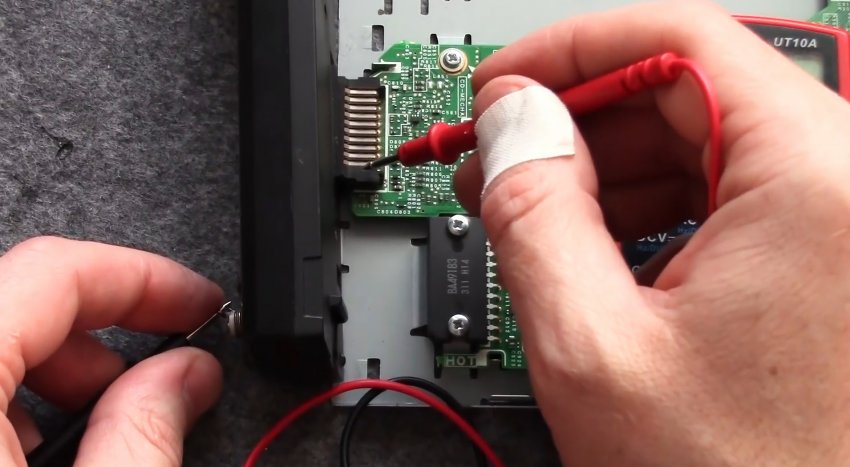

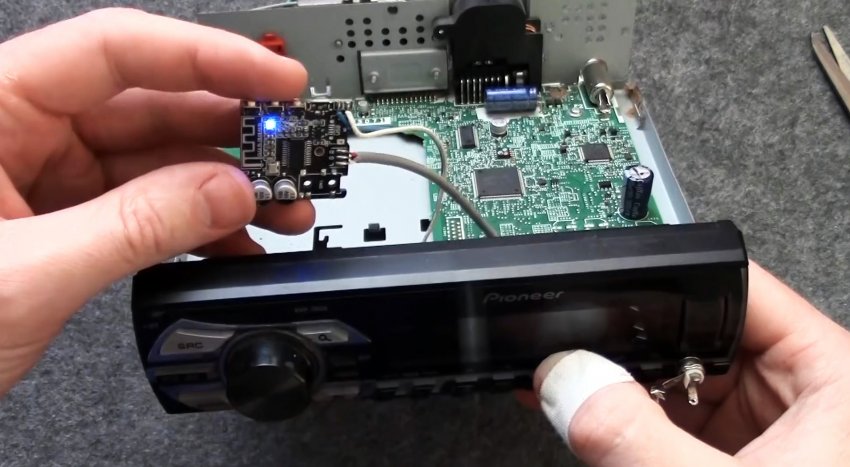

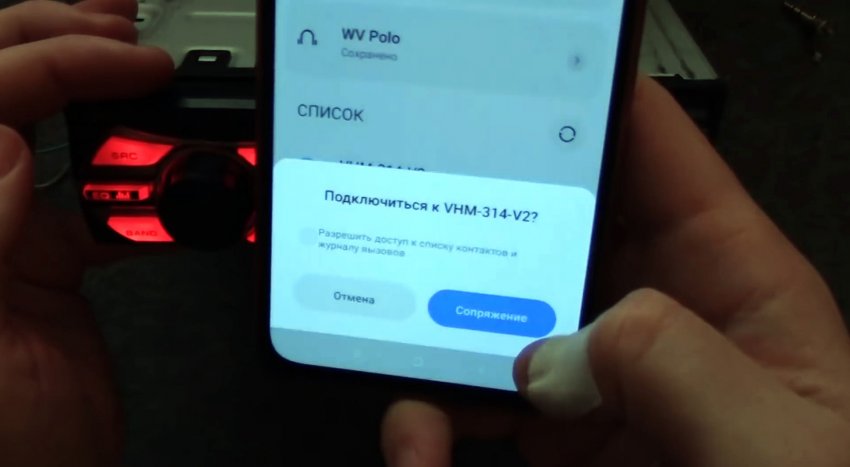

Автомагнитолы в автомобилях, выпущенных более 10 лет назад не оборудованы системой Bluetooth. Простая доработка таких звуковоспроизводящих устройств позволит слушать музыкальные треки, транслируемые со смартфона. Одно условие – магнитола должна иметь встроенную функцию AUX. Модернизация автомагнитолы своими руками Чаще всего разъем AUX автомагнитол располагается на передней панели в виде стандартного гнезда Джек 3.5 мм. Подключать дополнительное устройство к внешнему гнезду не совсем удобно и не эстетично. Устанавливаемая плата Bluetooth будет располагаться внутри магнитолы, поэтому необходимо найти на плате точки подключения: плюс и минус питания, левый и правый канал входящего сигнала. С помощью тестера и разобранного аудио штеккера вызванивается расположение контактов входного сигнала на основной плате магнитолы. Кроме этого определяются места подключения питания для дополнительной платы. Желательно Bluetooth-модуль запитать таким образом, чтобы он отключался одновременно с отключением магнитолы. Такую точку легче всего найти в месте подключения электролитического конденсатора сглаживающего фильтра или стабилизатора питания основной магнитолы. С платы Bluetooth-модуля удаляются ненужные разъёмы и переключатели, которые не будут использоваться. Аккуратно проводами модуль подпаивается к нужным точкам на основной плате магнитолы и крепится внутри аппарата при помощи термоклея. Можно приступать к проверке. Магнитола включается в режиме AUX. Необходимо законнектить её со смартфоном. Для этого в настройках режима Bluetooth смартфона надо найти новое устройство – установленный Bluetooth-модуль. Произвести сопряжение – разрешить приём и передачу данных. Далее, запустив на смартфоне музыкальный файл, проверяется его воспроизведение в колонках автомагнитолы. Всё работает. С телефона можно не только переключать треки, но и регулировать громкость воспроизведения. Поставленная цель достигнута. Смотрите видео
