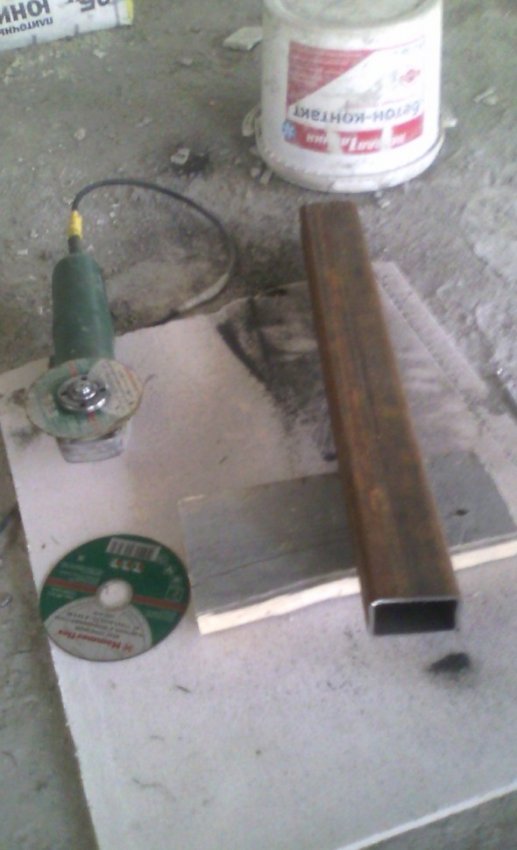

Добрый день! Представляю вам новую самоделку. Предстоит скоро копать огород. От лопаты опять спина будет болеть. Ютуб выдаёт много интересного. Нашёл много видео под названием Чудо-лопата. привлекает то, что спина не напрягается. решил сделать. в гараже порыскал металла. для изготовления понадобились: профильная труба 20*40 - метра 1,5 примерно ,40*60 около метра . уголок 45*45-40 см и квадратный прут 10*10 около 3 метров, а и штрипс 80 см болгарка и сварочник и 3 часа времени.

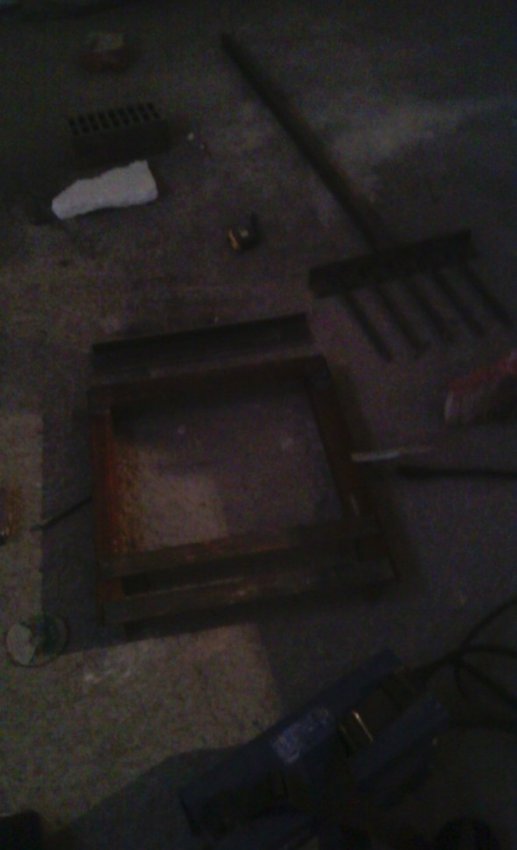

Вилы и рама варятся отдельными деталями. затем в раме сделал отверстия с двух сторон. из обрезков прута сделал оси.В раму вложил вилы , подогнал к отверстиям оси вращения вставил в раму и приварил их к вилам. получилась не разборная конструкция.

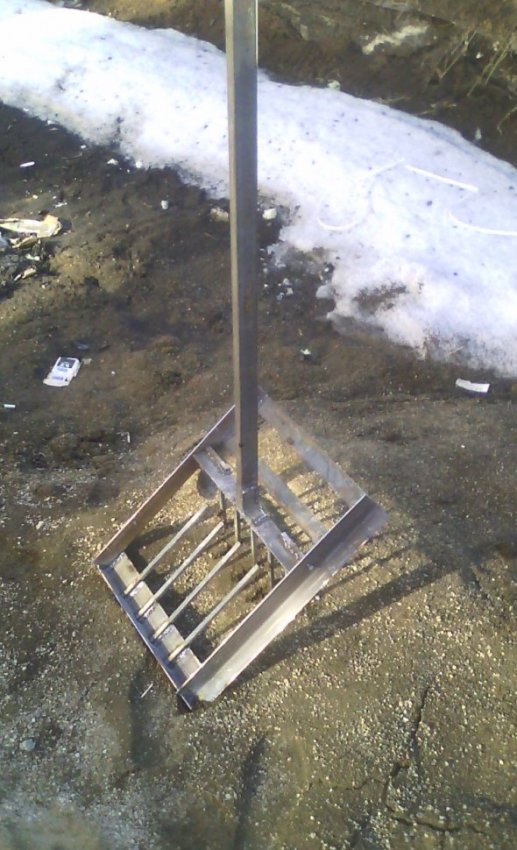

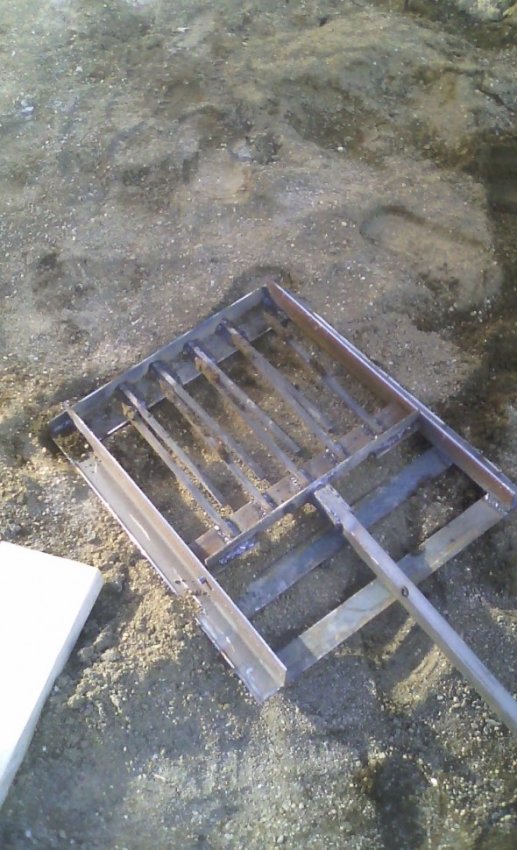

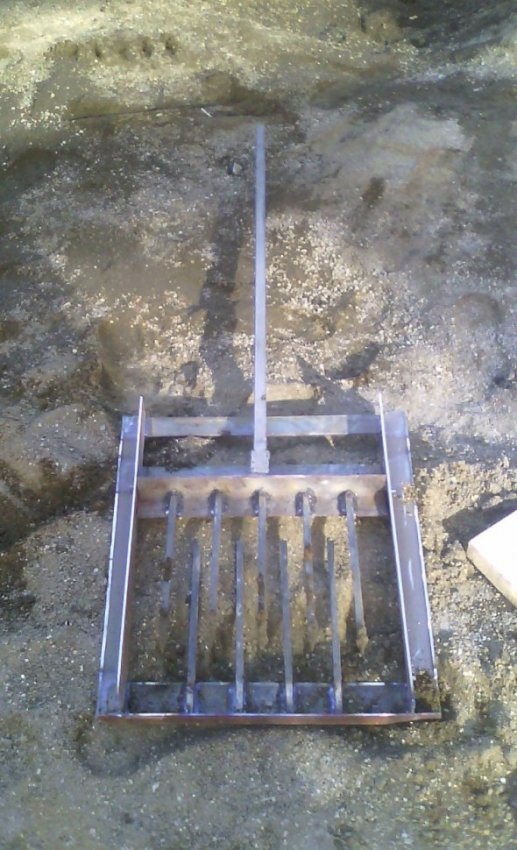

Сварил. вот что получилось. первые пробы.
При первых движениях понимаю, что ручка сделана не правильно, нужен изгиб. При прямой ручке приходиться наклоняться до земли, пошёл переделывать.

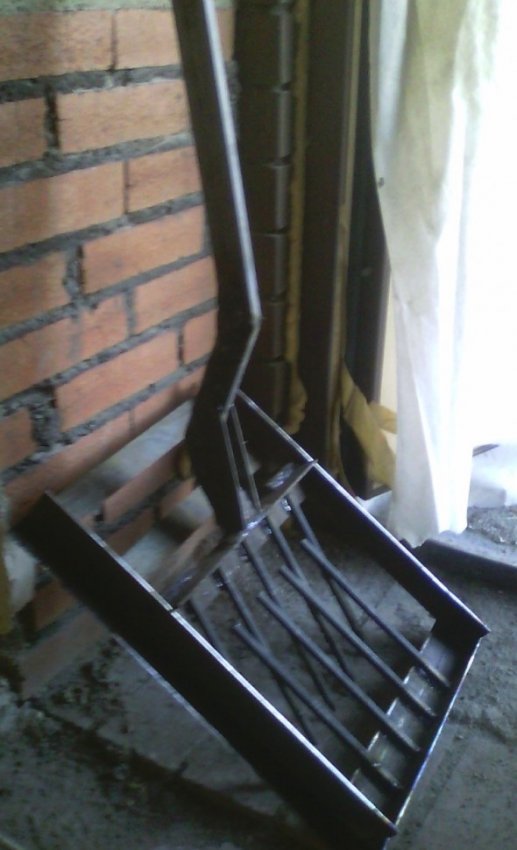

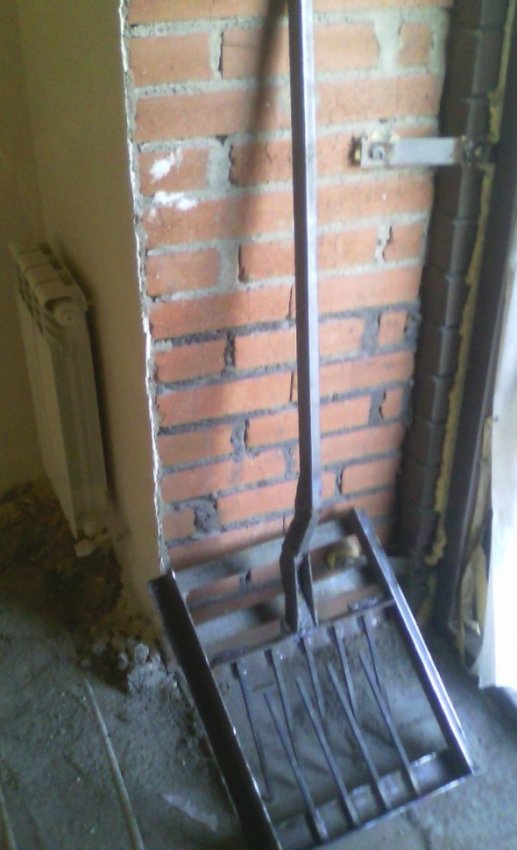

В ручке трубе сделал треугольные вырезы, согнул её и проварил и усилил обрезками штрипса. В итоге получилось вот так.

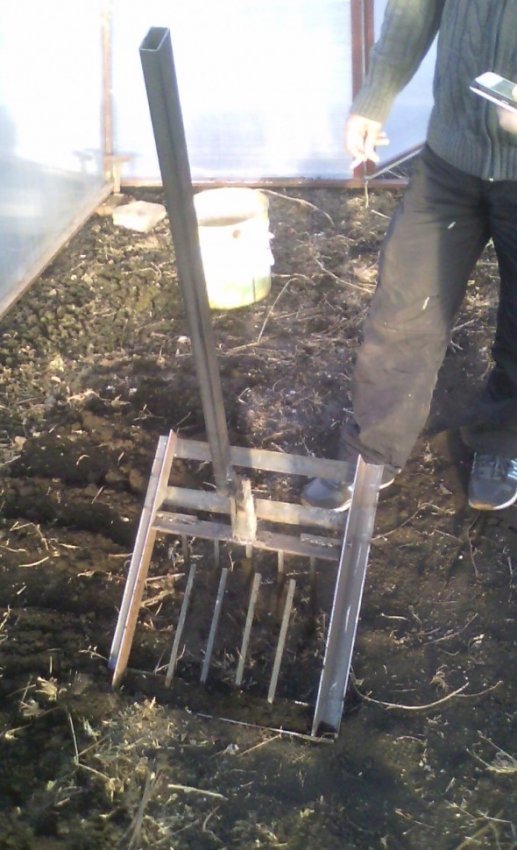

Поехал пробовать в сад. земля ещё не оттаяла на улице. ну а в теплицу втыколось на весь штык. Скорость легкость и удобство порадовали. с виду выглядит тяжелым ( вес около 5-6 кг) а в работе её поднимать то особо не надо. передвигай по земле да топой ногой.
Габаритные размеры рамы (внутренние) ширина 40 см глубина 50 см. штык на вилах 30 см, а остальное на глазок. Высота ручки 120- 140 см(не мерил) какая была ту и приварил. Принцип работы в видео.
