Всем привет дорогие друзья. Выкладываю свою очередную самоделку.

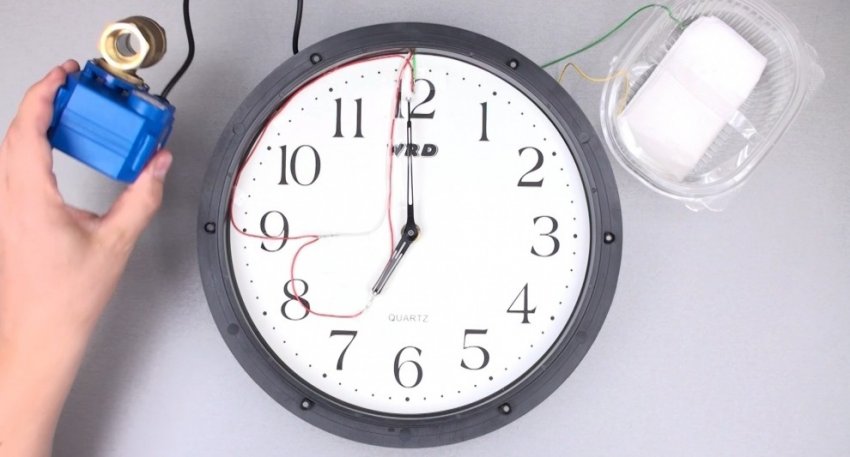

Как из простых настенных часов сделать таймер полива.
Наверняка у многих из вас как, и у меня есть дача со всякими посадками которые надо поливать.
Физически появляться там я могу только раз в неделю, а поливать для хорошего урожая нужно каждый день.
Я давно пользуюсь капельным поливом от большой ёмкости.

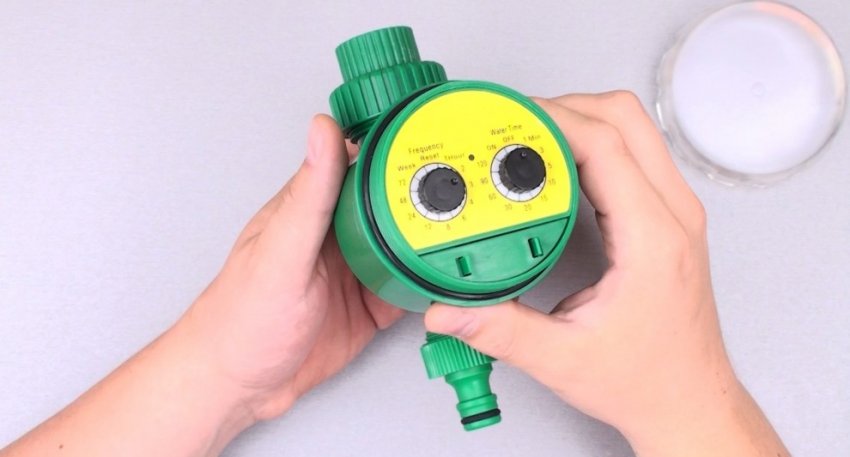

Заказал вот такой таймер
он у меня не заработал так как нужно - он работает но у него ОЧЕНЬ маленькое сечение. Из капельниц даже вода не капает. (у меня 140 метров капельной ленты)
Этот клапан для водопровода, с хорошим давлением.
По этому нужен свой таймер.
И сейчас я покажу как очень просто сделать таймер полива и дополнив его датчиком дождя.
Нам нужны:
настенные часы
3 геркона, 2 магнита
3 батарейки
2 кнопки (можно не ставить если вам не нужно ручное управление)
Транзистор IRLML6404 (любой Р-канальный logic) – если вам не нужен датчик дождя тоже можно не ставить.
И чем будем управлять – механизированный кран трёх выводной CWX-15Q CR02

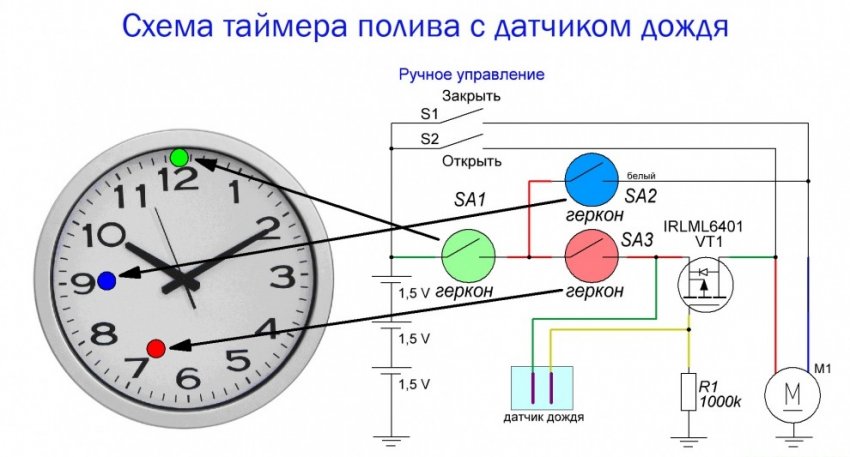

Схема простейшая

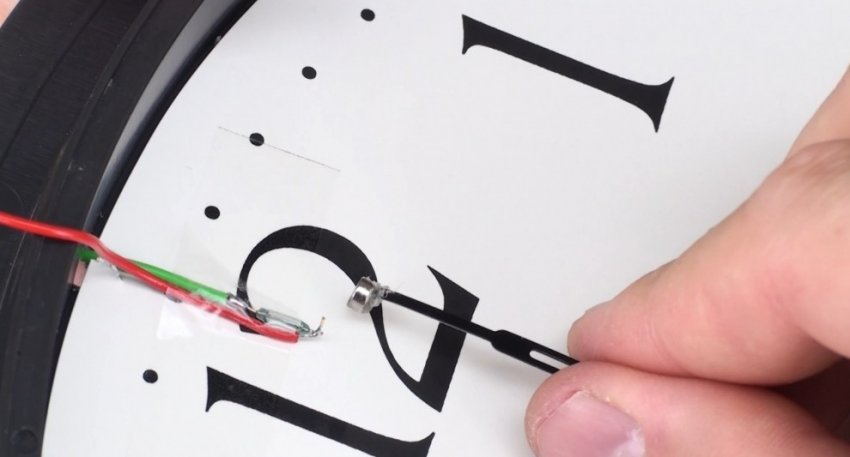

На стрелках магниты
Алгоритм такой - когда минутная стрелка окажется напротив цифры 12 ( первого геркона)
А часовая напротив 7 часов (второго геркона) то напряжение поступит на транзистор
ЕСЛИ нет дождя то он будет открыт так как управляющий электрод замкнут на минус.
С транзистора ток поступает на электро клапан и открывает его.

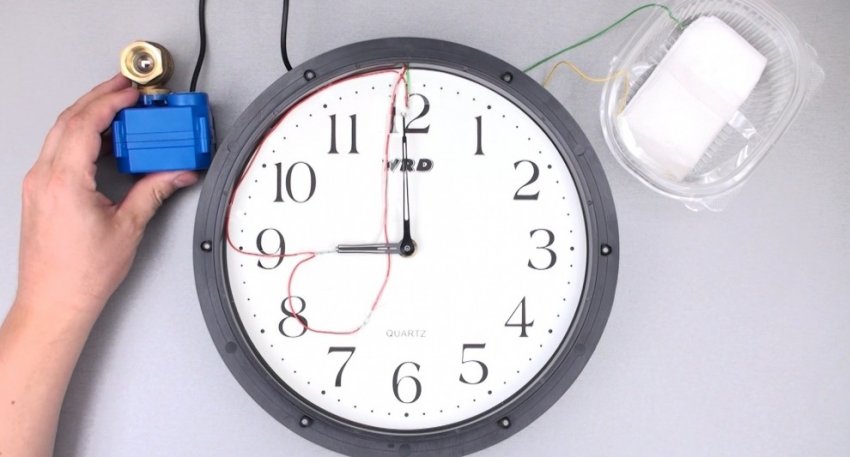

Когда стрелки будут на 12 и на 9 то ток через герконы закроет электро клапан.

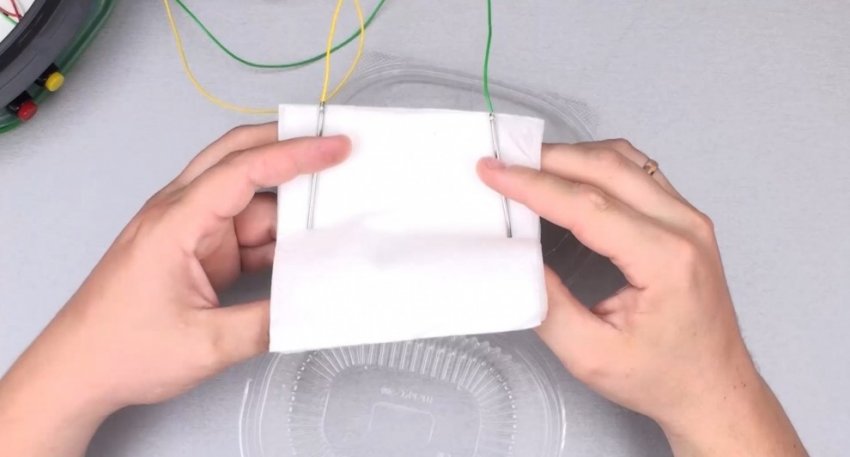

Как работает датчик дождя
Два электрода, салфетка и щепотка соли.
когда салфетка намокнет, транзистор закроется.
Когда солнце выйдет - высушит салфетку, то транзистор снова откроется.
А можно электроды в землю(в поверхностный слой), но наверное придется подобрать резистор.
Подробнее об устройстве можно узнать посмотрев видео
Спасибо за внимание!!!
