Не всегда под рукой может оказаться тахометр, чтобы измерить количество оборотов нужного двигателя. Но выход из данной ситуации есть и вот для вас отличный лайфхак.
Можно собрать простую приставку к мультиметру, для измерения скорости вращения вала. Детали для сборки можно найти практически в любой мастерской.
Принцип работы построен на отражении ИК лучей от метки на валу и считывания отраженного света при помощи фотодиода.
Сборка

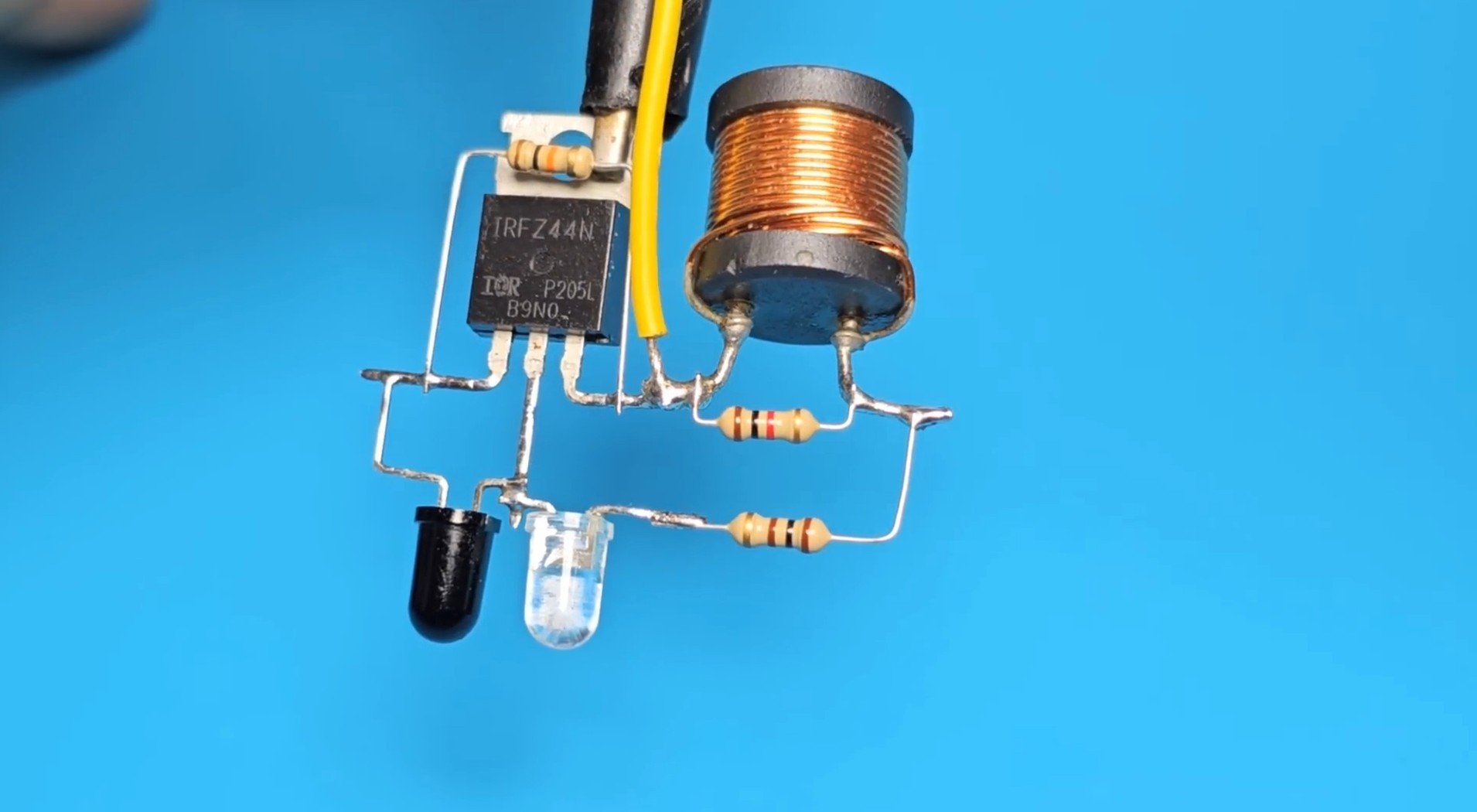

Так как деталей немного, для быстроты собираем схему навесным монтажом. Но для постоянного использования можно все поместить на плату и сделать корпус.

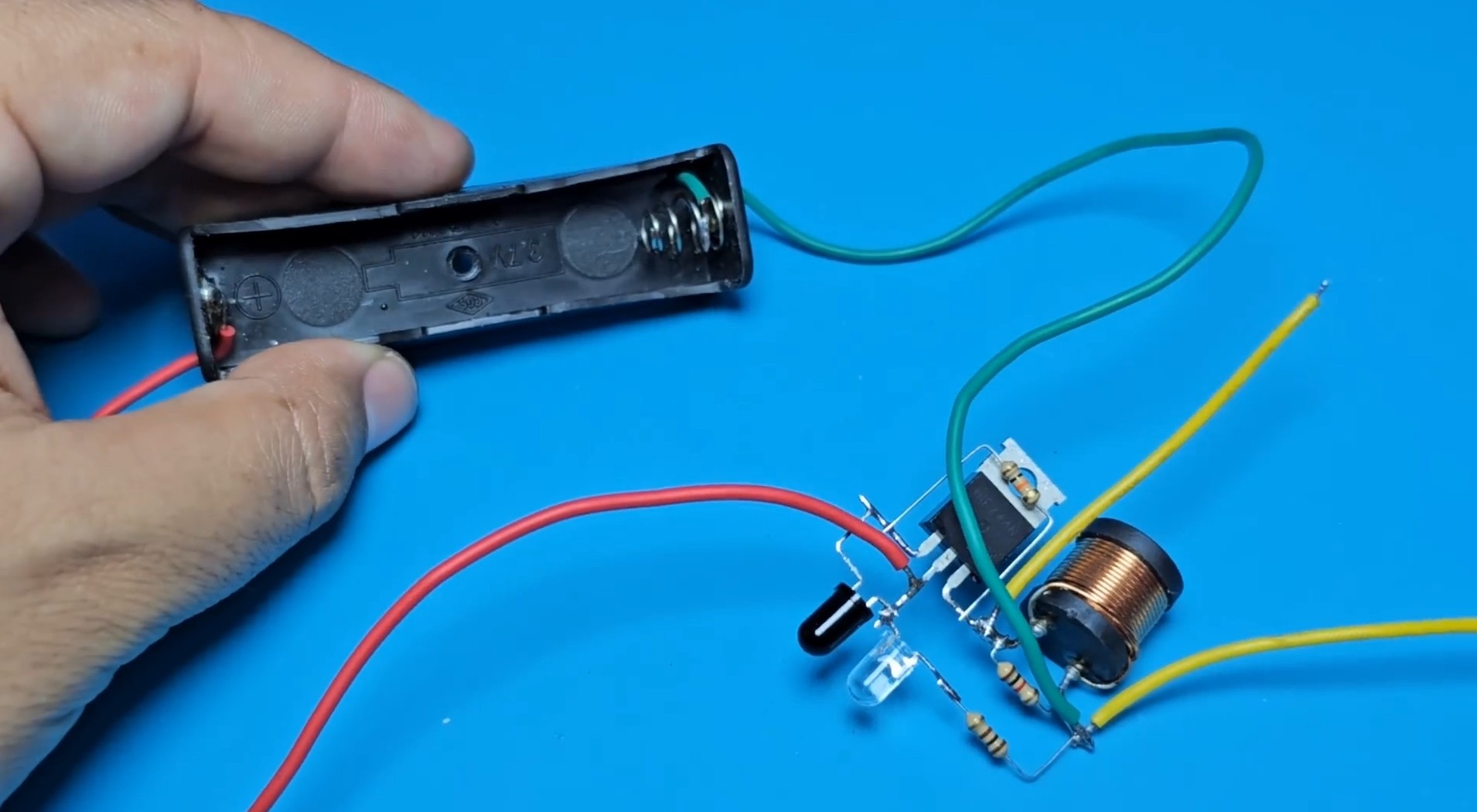

Подключаем бокс, где будет установлена литий-ионная батарея на 3,7 В. Желтые провода - вывод к мультиметру.
Измерение количества оборотов на практике

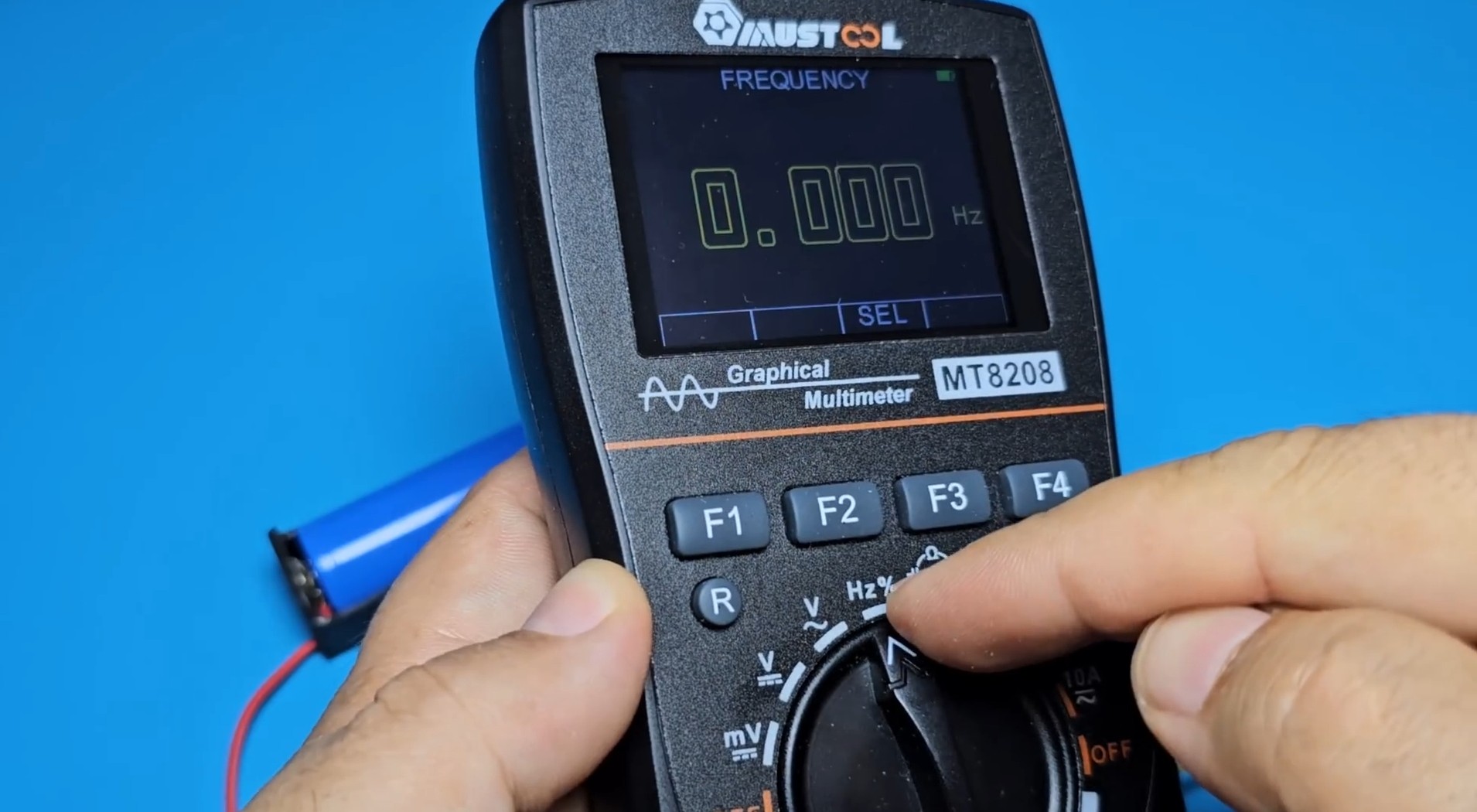

Первым делом переводим мультиметр на измерение частоты. Функция эта распространённая, но в самых дешевых моделях ее может и не быть.
Подлючаем вывода от приставки к щупам мультиметра. Устанавливаем элемент питания в бокс, тем самым подаем питание на схему.
На измеряемый вал наклеиваем светоотражающую полоску (как вариант - просто белую). Для примера возьмем шуруповерт и наклеим полоску на его патрон.

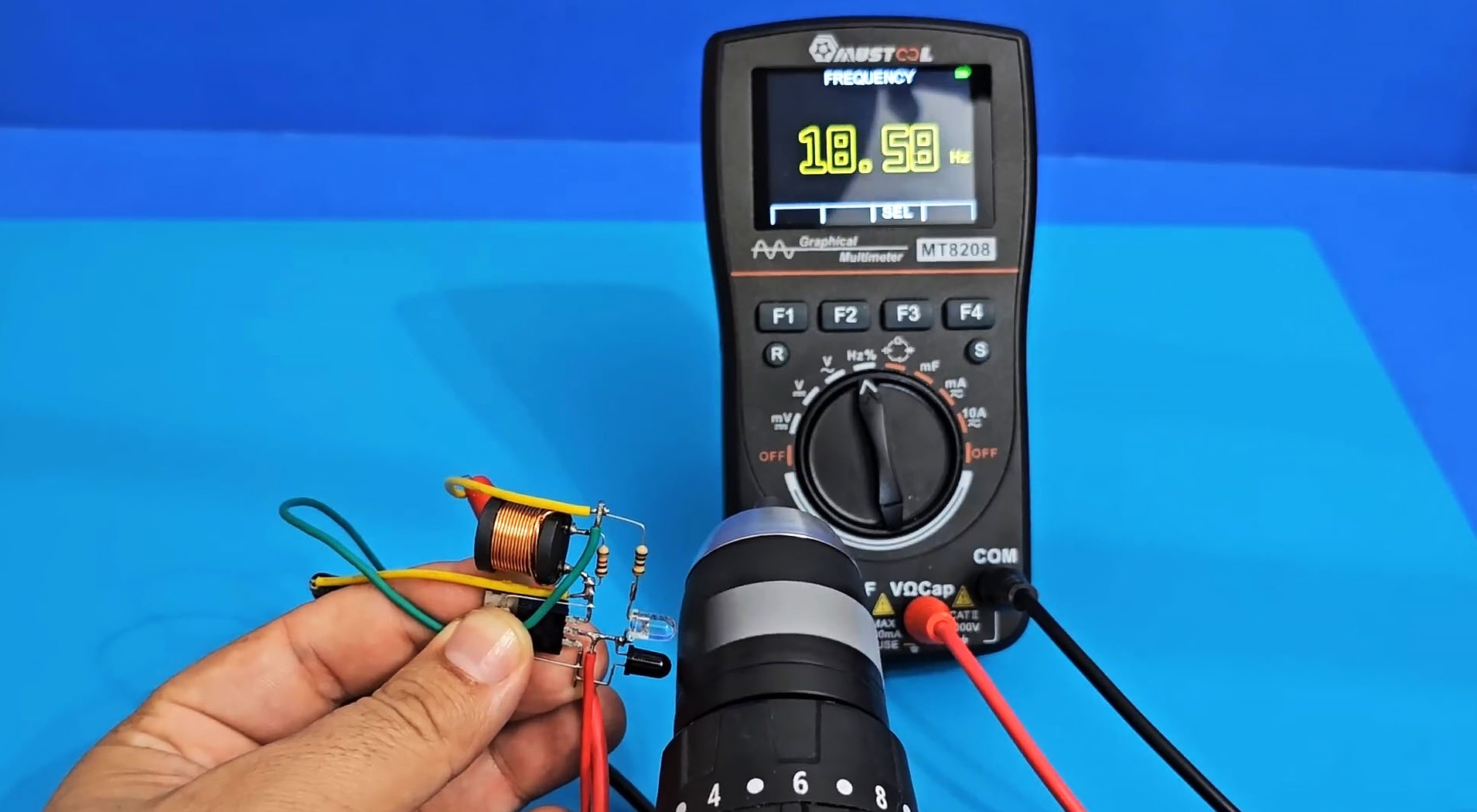

Направим фотодиод и ИК диод на патрон. Начнем вращать шуруповерт.

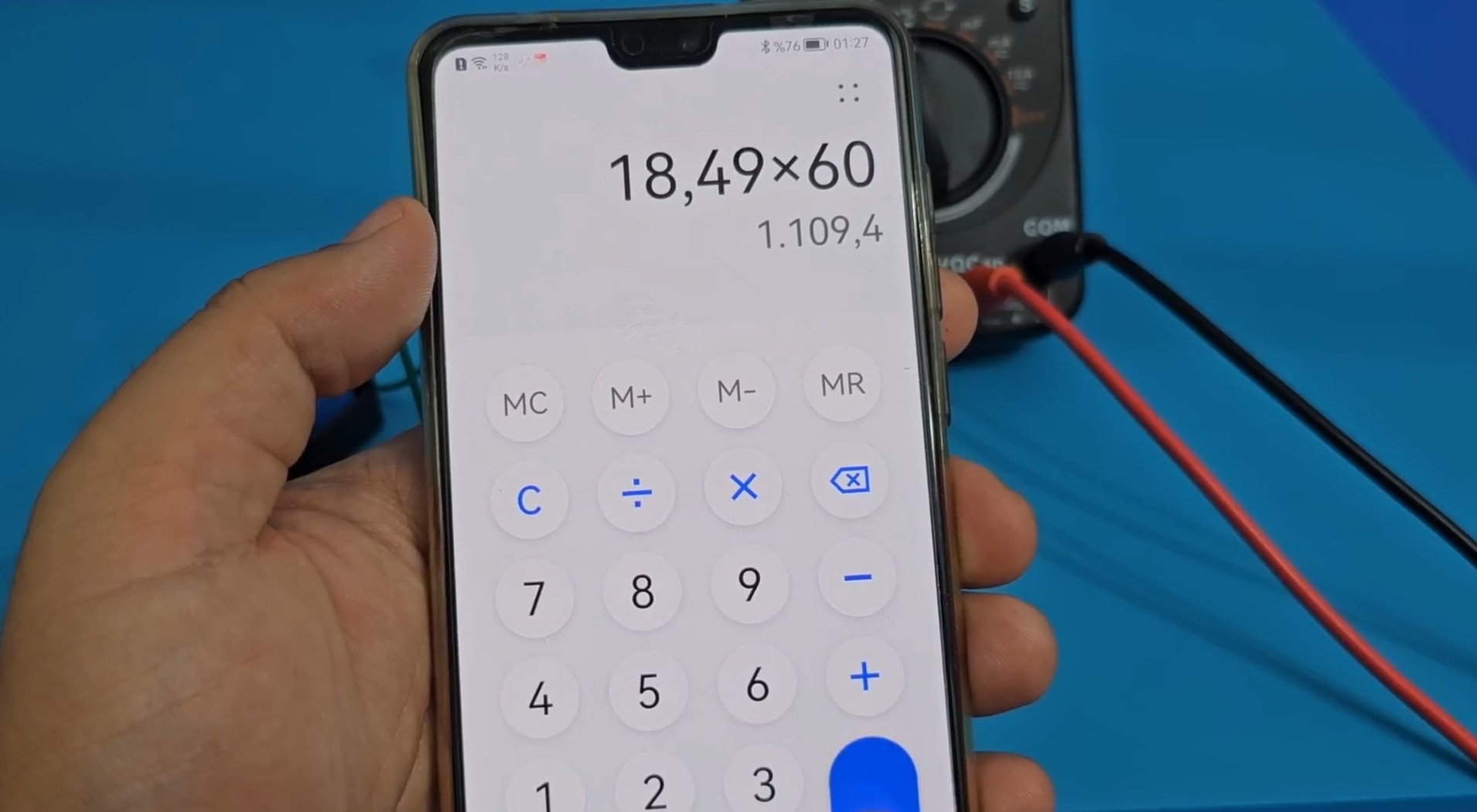

На экране мультиметра покажется частота, которая будет равна количеству оборотов вала двигателя в секунду. Чтобы перевести значение в минуты, необходимо умножить значение на 60.
В итоге получим примерное значение 1109 об/мин или 1109 RPM.

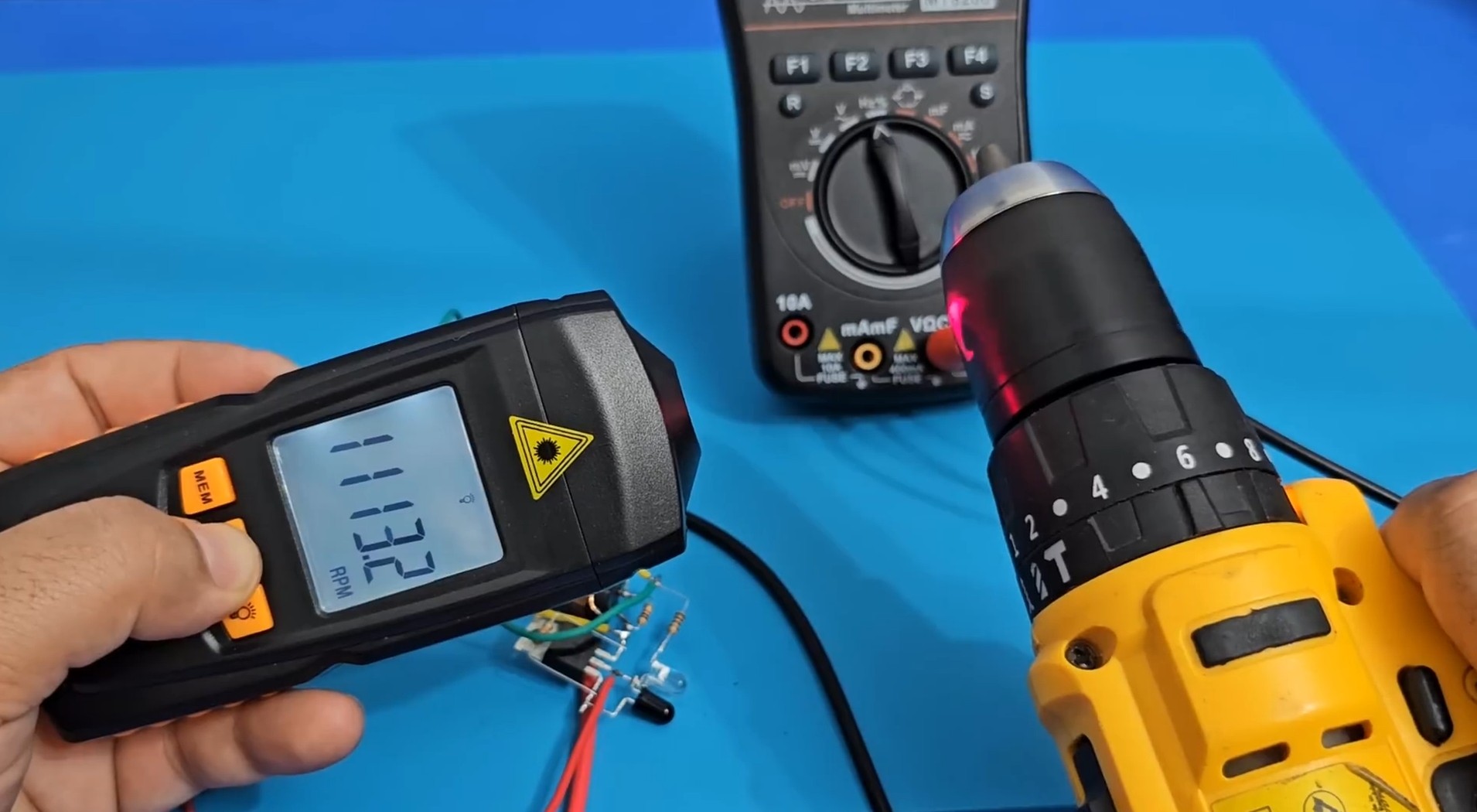

Для проверки измерим обороты в таких же условиях при помощи лазерного тахометра.

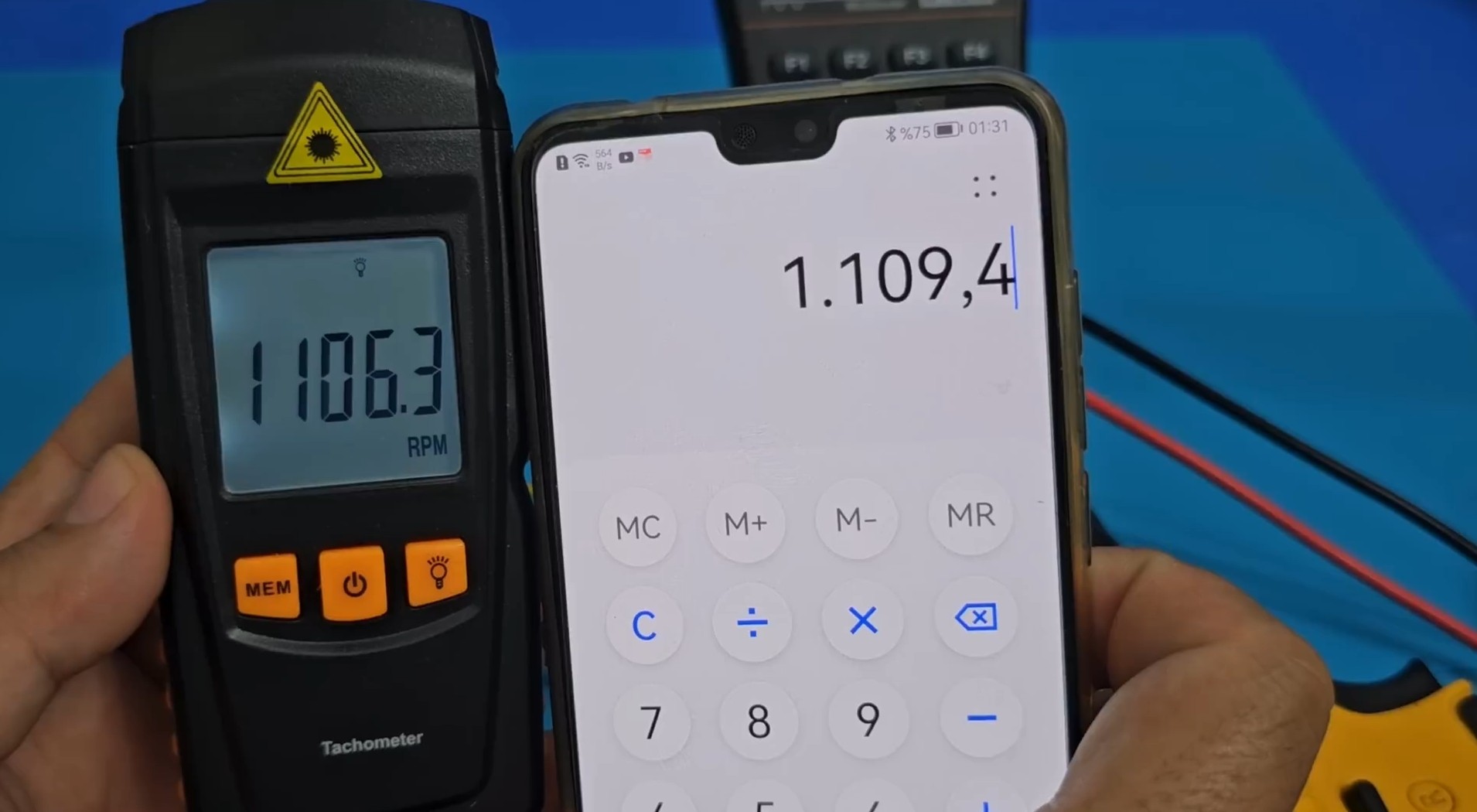

Как видим, данные совпадают. Значит приставка работает правильно и это отличная идея.
Такую приставку можно закрепить на постоянной основе к проверяемому валу и отслеживать дистанционно его показания когда это будет необходимо.
