Руководство как из сломанного блока питания и ещё нескольких деталей за час-два можно сделать полезную вещь - светодиодный прожектор 50 ватт.
Наверняка у многих из вас, как и у меня скопилось несколько не работающих блоков питания, также уже давно лежат десяти ваттные светодиодные матрицы. Наконец пришло время им соединится)))
Для создания этого прожектора нам потребовалось
светодиоды 10W 9-11v 9шт.
радиатор процессора
блок питания компьютера(любой)
неполярные конденсатор общей ёмкостью 14мкф 400вольт (любые на 400 вольт у меня один пусковой на 12мкф и ещё 2,2 мкф 400вольт пленочный. Можно просто набрать 14мкф любых пленочных на мин 400 вольт)
Диодный мост (выпаиваем из блока питания)
Конденсаторы 2 Х 560мкф 200вольт + 2 Х 470мкф 200вольт (выпаиваем из блоков питания)
Предохранитель (тоже можно выпаять из блока питания)

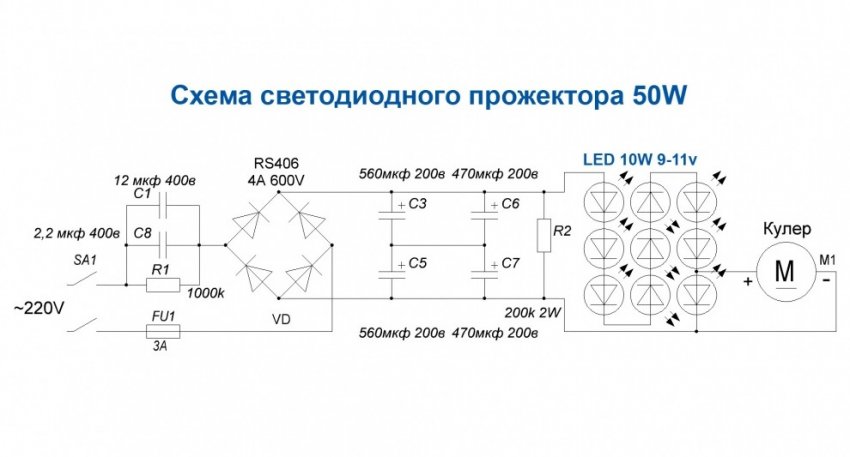

Схема простейшая, здесь всё с большим запасом прочности и ломаться практически нечему.
Собрать эту схему не составит труда.
И пару слов как это сделано.

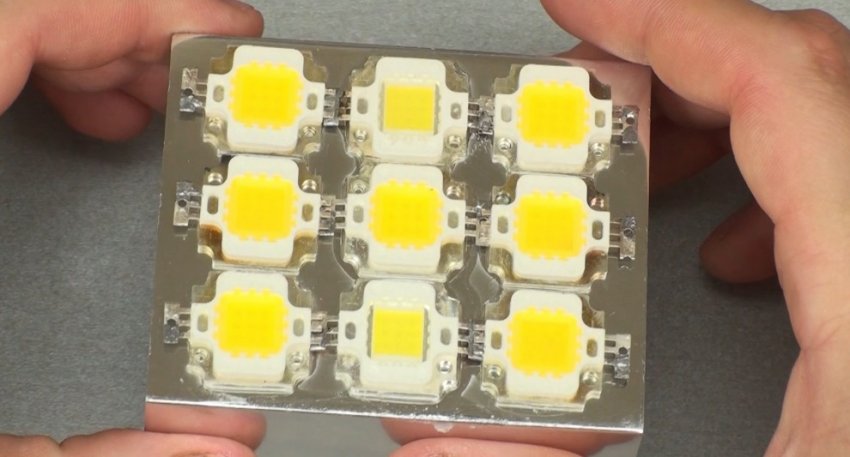

Я приклеиваю светодиоды на супер клей цианокрилат, как ни странно но теплопроводность у него отличная и держится намертво, только в случае замены конечно придется попотеть(но мы же заложили большой запас мощности, по этому это нам не грозит)

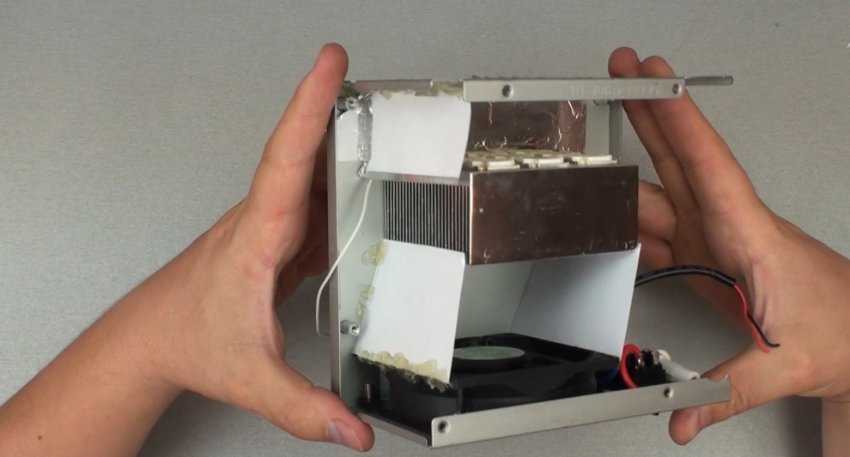

Прикручиваем шурупами радиатор и делаем из картона воздуховод к радиатору

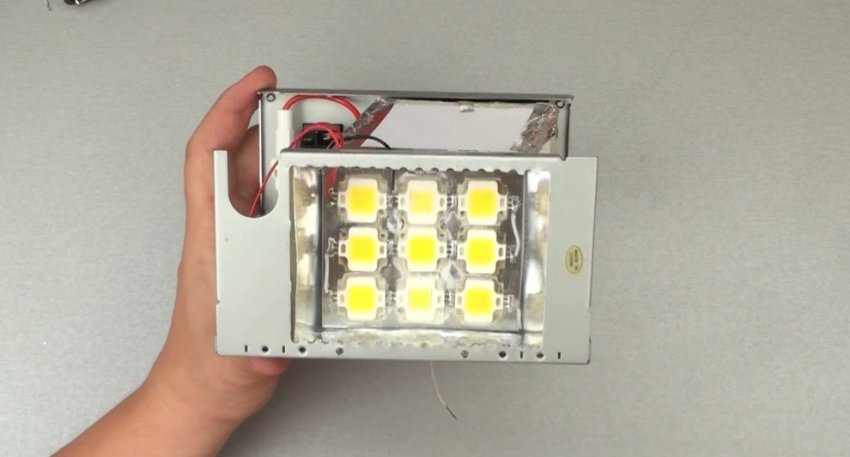

делаем отражатель и закрываем окно прозрачным пластиком из коробочки сд-диска

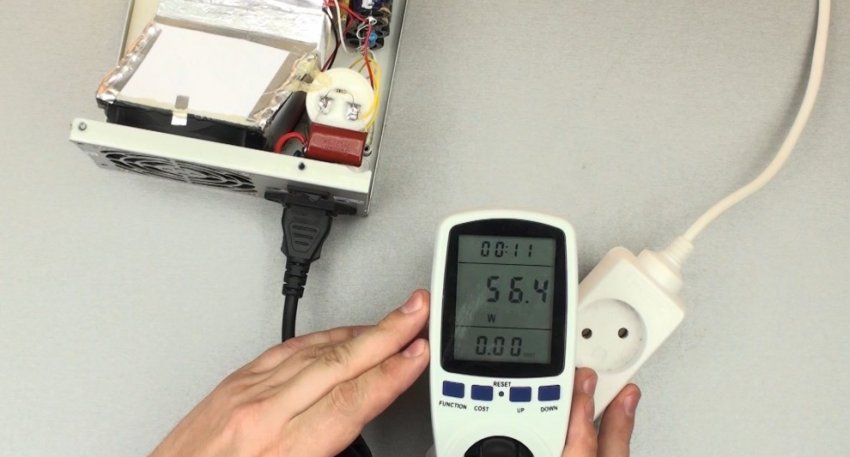

И вот какая мощность у нас получилась

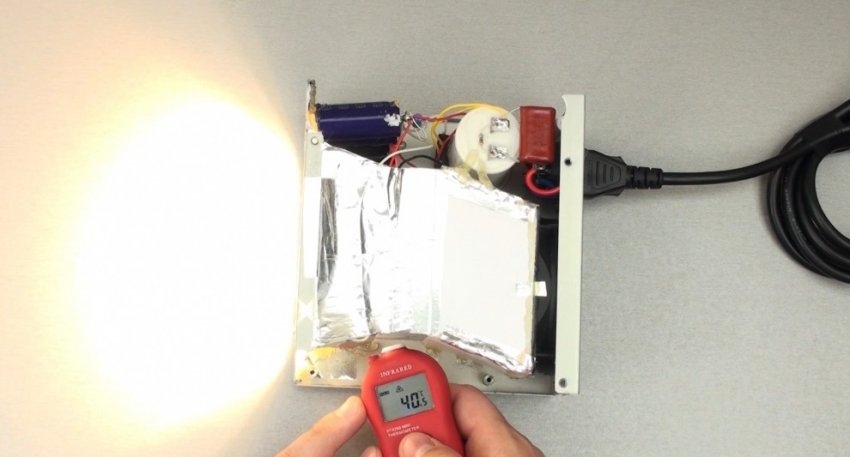

после прогрева температура не выше 40 градусов цельсия

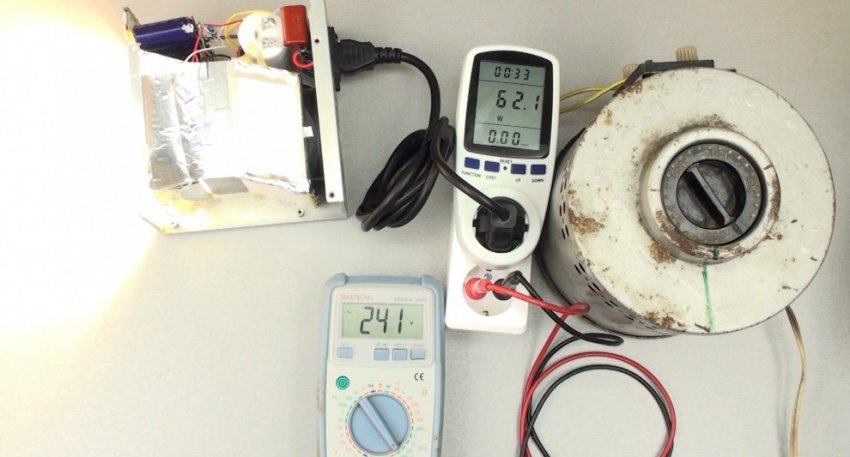

и специально для крутых спецов - испытание на 240 и 250 вольтах
Ничего не сгорает, и ещё приличный запас по мощности у светодиодов.
Всё надежно - можно повторять.
И конечно имеет смысл если детали у вас в наличии
Стоимость светодиодов на ebay примерно 200 руб, а светодиодный прожектор у нас в магазине примерно в 10 раз дороже.
Так что имеет смысл сделать такую подсветку для дома или гаража.
Спасибо за внимание.
