Самодельный генератор для получения электричества от тепла свечи - «Сделай сам»
![Самодельный генератор для получения электричества от тепла свечи - «Сделай сам»](/uploads/posts/2024-07/medium/samodelnyj-generator-dlja-poluchenija-jelektrichestva-ot-tepla-svechi-sdelaj-sam-1.jpg)

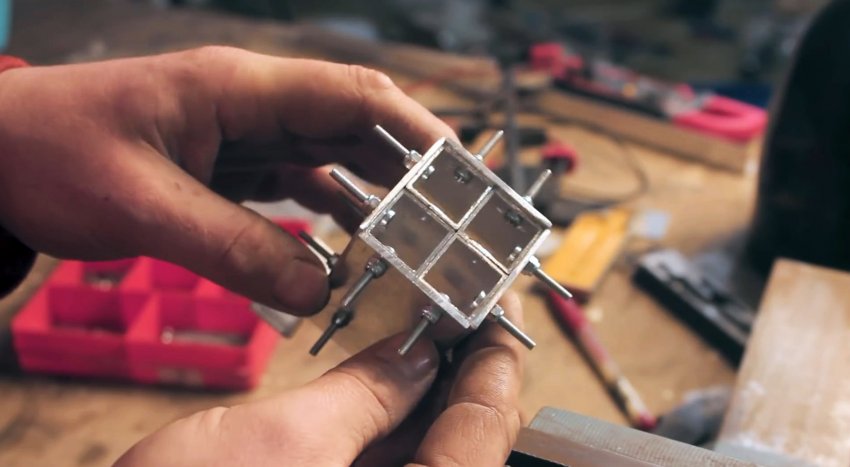

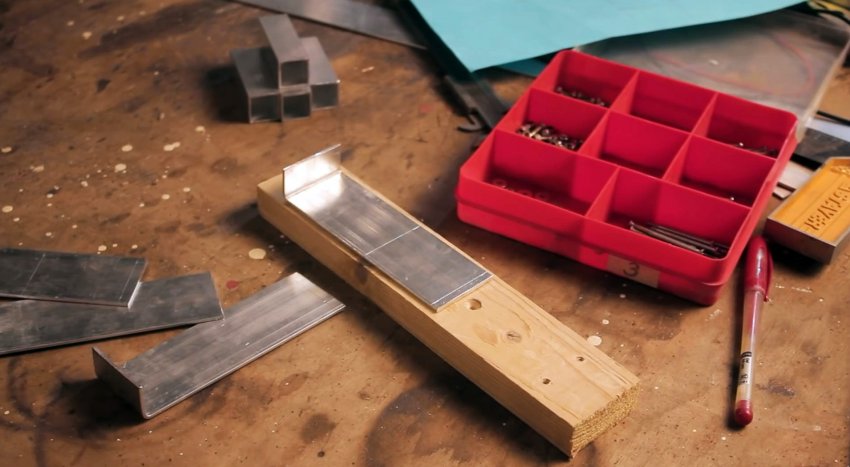

Они просверливаются. К полученным отрезкам прикручиваются 3 боковые стенки из алюминиевой полосы шириной 40 мм. Внизу они подгибаются для устойчивости конструкции. Образованное ими окно под теплообменником необходимо, чтобы вставлять свечу.

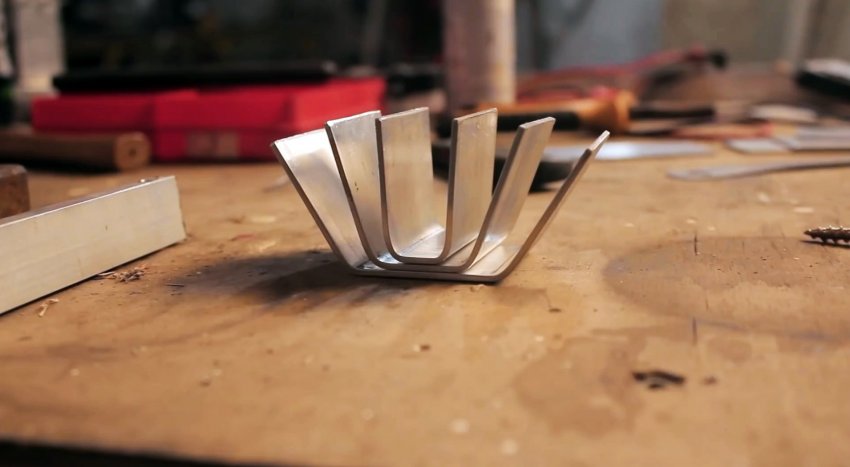

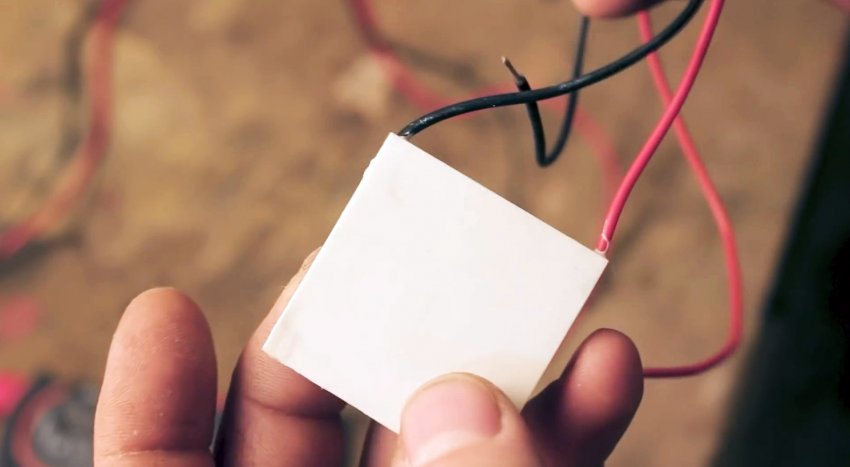

Чтобы элемент Пельтье выдавал электричество, одна его сторона должна быть холодной, а вторая горячей. Поэтому для каждого из них нужно собрать радиатор. Он делается из той же алюминиевой полосы или листа, что и боковые стенки теплообменника. Радиатор представляет собой 3 заготовки разного размера, подогнутые с двух краев. Их ребра должны иметь такой угол изгиба, чтобы не мешать соседним радиаторам на теплообменнике. Гнуть удобно прижимая пластины в центре сначала профильной трубой 40 мм, затем 25 мм и 10 мм.

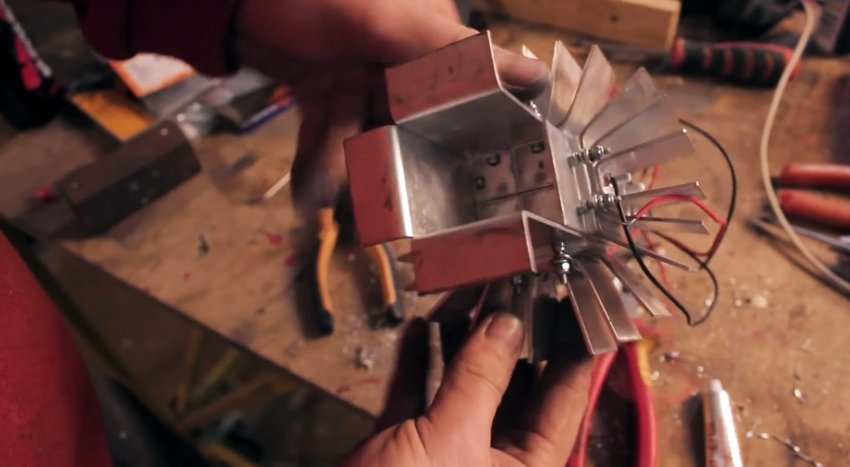

Детали радиатора просверливаются, в местах прилегания они смазываются термопастой. Их необходимо стянуть винтами с потайной головкой. Далее нужно зажать элементы Пельтье между теплообменником и радиаторами. Винтами при такой конфигурации это сделать не получится, поэтому можно использовать прижимы из тонкой проволоки.

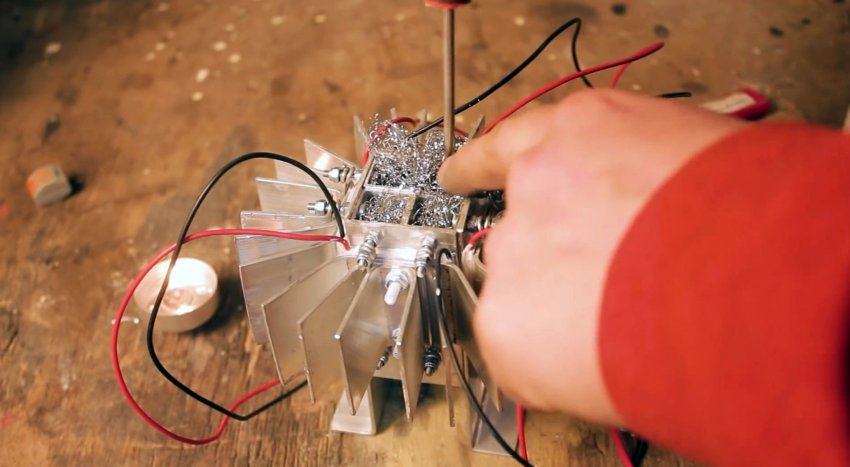

Теплоэлектрический генератор готов к использованию. В трубки его теплообменника запрессовывается распущенный скребок для мойки посуды. Он позволит более эффективно снимать тепло со свечи.
Под генератор устанавливается свеча. В таком виде он уже выдает почти 1,5 В. Этого мало, поэтому нужно подключить преобразователь на 5 В. Для устойчивости генератор лучше прикрутить ко дну металлической миски.
Чтобы прибор генерировал больше электричества, можно вставить в свечу 2 дополнительные фитили.
После такой доработки 4 элемента Пельтье выдают почти 5 В. Однако для подзарядки смартфона этого мало. Телефон видит зарядку, но его текущие траты на подсветку экрана выше притока, поэтому он будет разряжаться. Зарядить получится только старый кнопочный мобильник в отключенном состоянии. Реально заряда хватает только для питания простенького Arduino или светодиодных фонарей.
Смотрите видео
