Доброго всем времени суток. Давно собирался рассказать об этом инструменте, но собрался только сейчас.


И так предстовляю вашему вниманию РУЧНОЙ ГРАВЕР ну или ручнй фрезер. Применений такой вещи я нашел много, от рисунков на стеклах до подтачивания в трудно доступных местах.

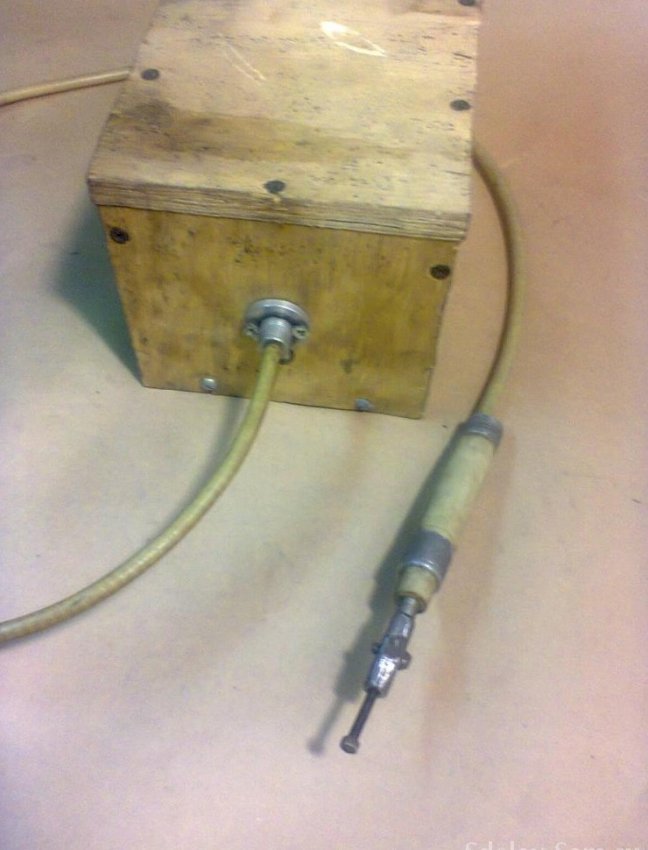

Перед вами внешний вид устроуства. Состоит из коробки для электропривода, тросика (взял тросик спидометра от авто), держателя и режущей части.


И так обовсем по порядку.

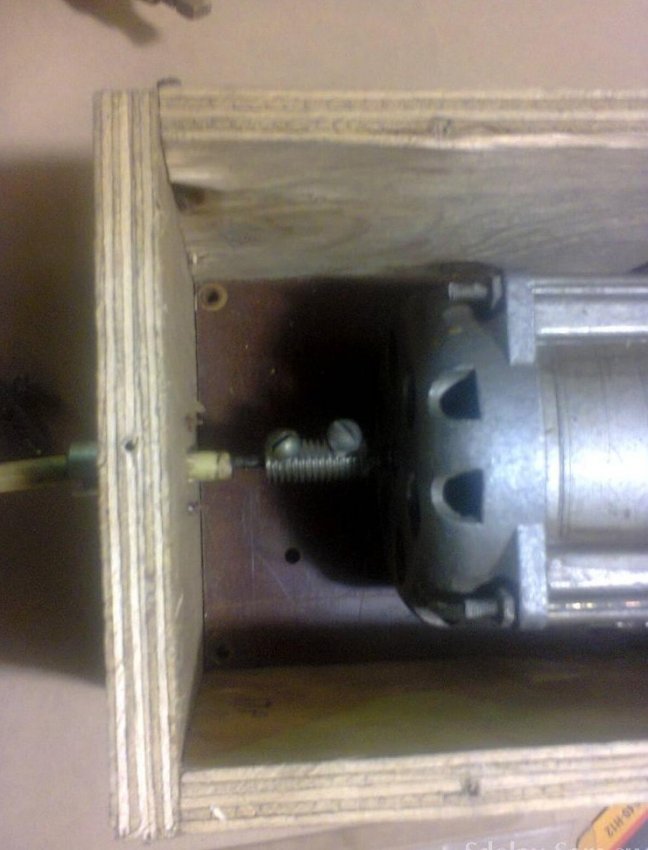

Внутри коробки находится двигатель от катушечного магнитофона. Болишая мощность двигателя не нужна. При помощи переходной муфты вал двигателя соединен с приводным тросом.


Оболочка троса жестко соединена с корпусом.




Так же внешняя оболочка троса жесткосоединена с ручкой-держателем. Ручку вытачил из стеклотекстолита. Внутри просверлино ступенчатое отверстие таким образом, что бы крепко держать оболочку троса, свободно проходил вращающий ся трос до рабочего органа, и еще на конце держателя вставлена трубка внутри каторой вращается привод патрона.

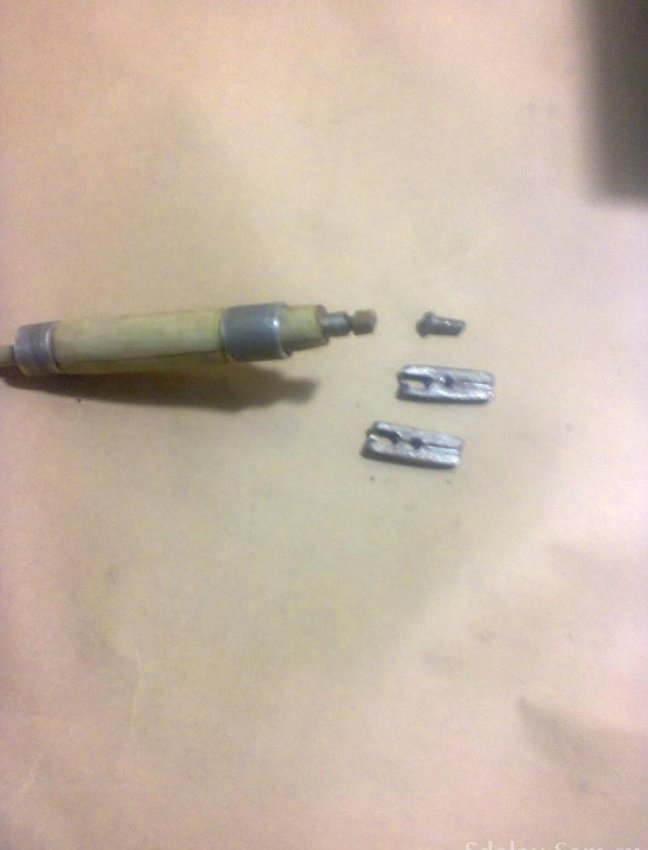

Патрон состоит из двух половинок скрепленных винтом.В подобный потрон можно зажать режущий инструмент от 2 до 5 мм диаметром. Главное Не забывайте о балансировке патрона и полной совместимости квадрата привода потрона и окошек самого патрона.

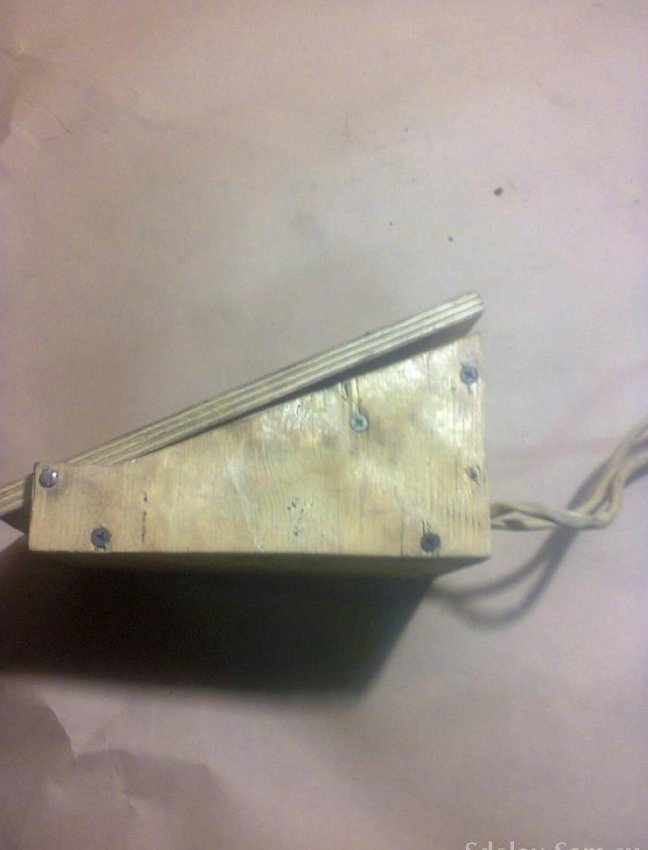

Так как работая с таким инструментом руки заняты, а вращаться постоянно он не должен я сделал к нему педаль. Простоу конструкции.

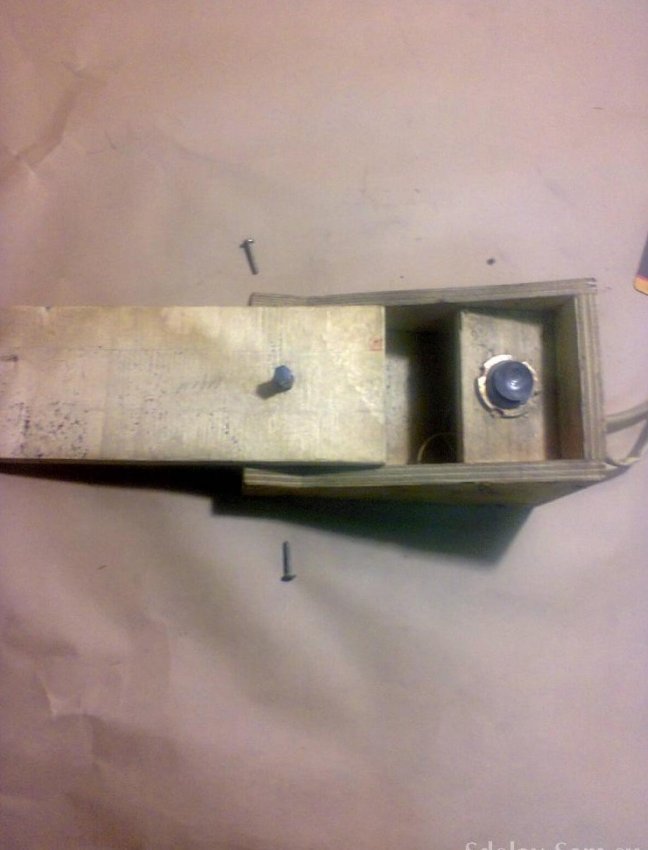

В качестве комутационного аппарата исполизовал обычную толчковую кнопку.
