Как без токарного станка почистить коллектор ротора электродвигателя - «Сделай сам»

---

Процесс очистки коллектора

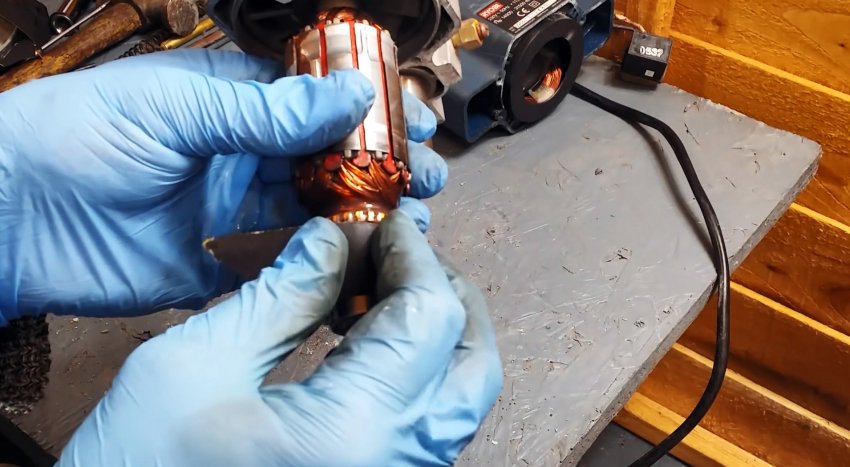

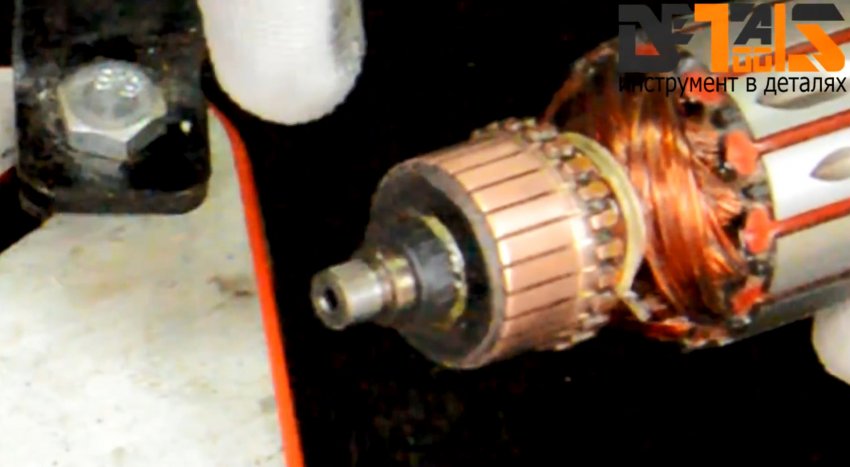

Ротор необходимо демонтировать и снять с него подшипники для удобства работы. Первым делом требуется восстановить плоскость ламелей. Обычно это делается на токарном станке, но в бытовых условиях все выполняется вручную наждачной бумагой Р1000.


В идеале уложить ее на тонкий брусочек, чтобы шлифовать только выпуклости ламелей. В данном случае износ минимален, так что достаточно потереть их без подкладки, чтобы убрать микронеровности.

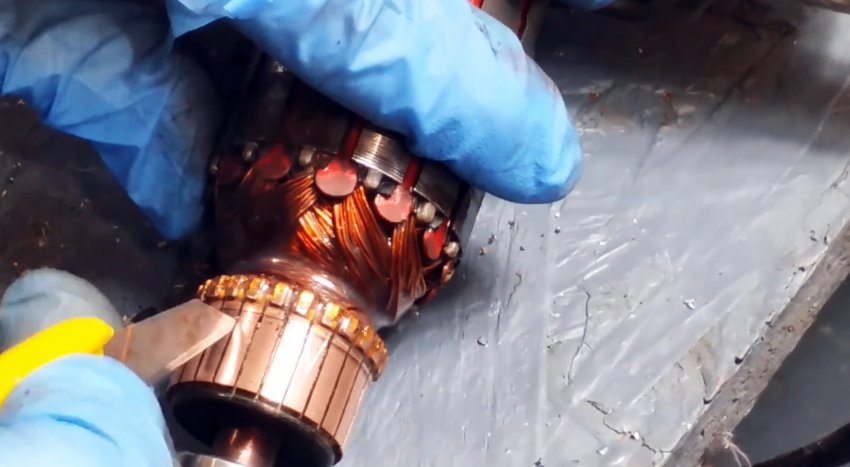

Далее нужно снять фаску с острых граней ламелей. Для этого между ними нужно провести пару раз уголком надфиля. Инструмент ведется плавным движением от намотки к краю ротора.

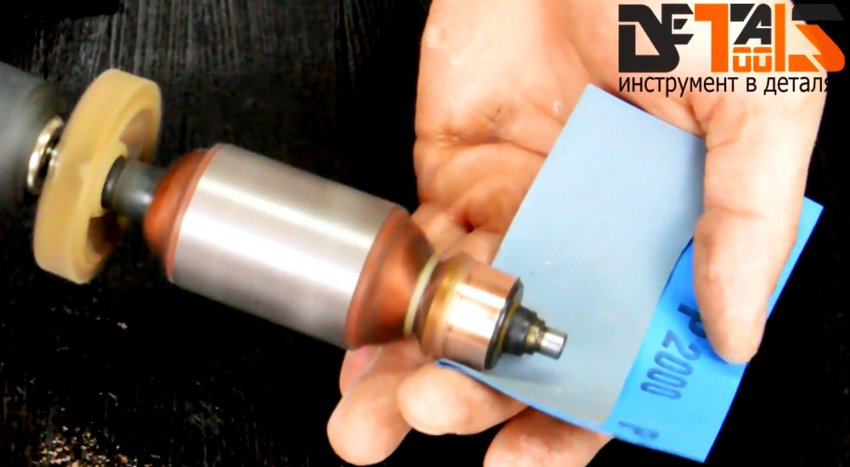

После снятия фаски ротор зажимается в дрели, и выполняется полировка ламелей наждачкой Р2000.

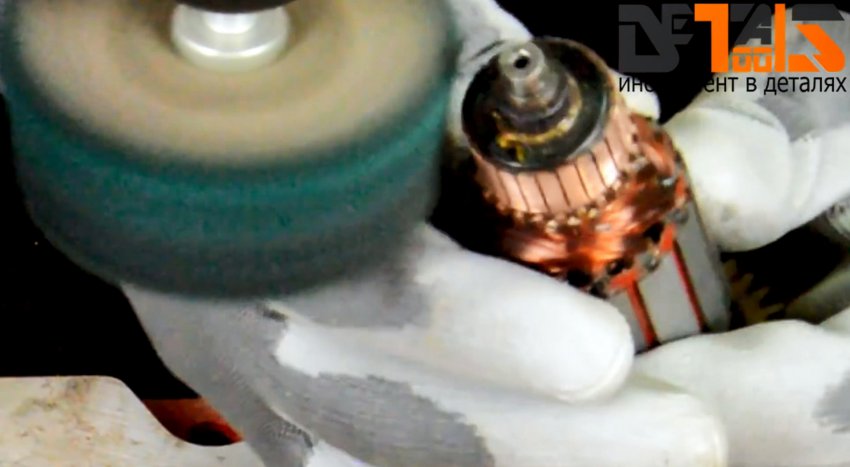

Затем их поверхность доводится до идеала войлочным кругом с пастой ГОИ.


В завершение требуется убрать металлическую пыль между ламелей, прочистив зазоры иголкой. Затем нужно смахнуть ее остатки мягкой металлической щеткой.


После этого на ротор насаживаются подшипники, и он устанавливается обратно.


Если у вас на коллекторе отвалились ламели, то как их починить, читайте тут - https://sdelaysam-svoimirukami.ru/5579-vosstanovlenie-kollektornyh-plastin-jakorja-jelektrodvigatelja.html

Смотрите видео
