Как из старых автозапчастей сделать инструмент идеальной обрезки труб для стыковки под любым углом - «Сделай сам»

---

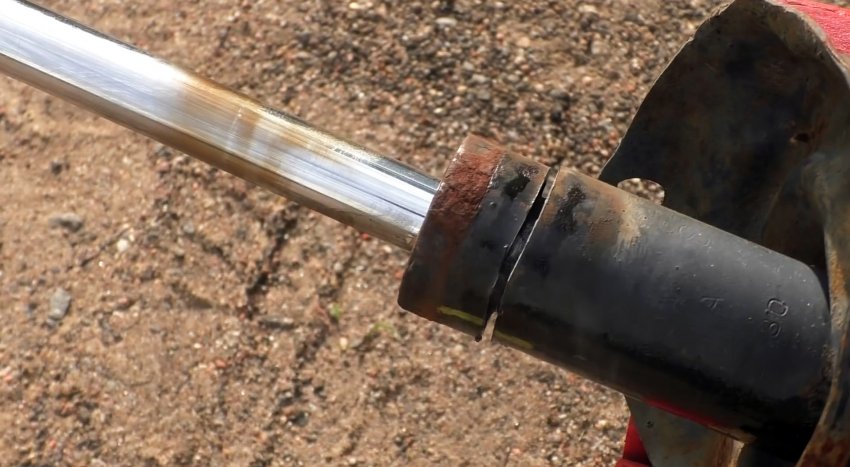

Далее необходимо разобрать стойку амортизатора, чтобы демонтировать ее шток.

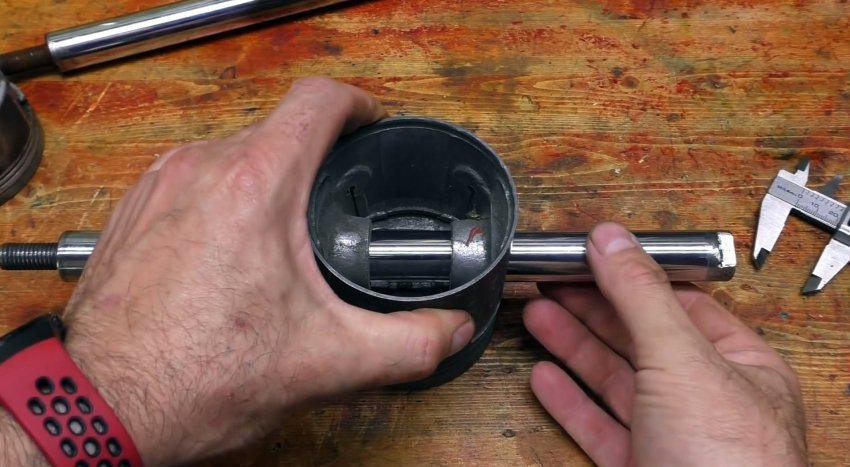

Под его диаметр подбирается старый поршень. Нужно, чтобы шток плотно входил в отверстие для поршневого пальца.

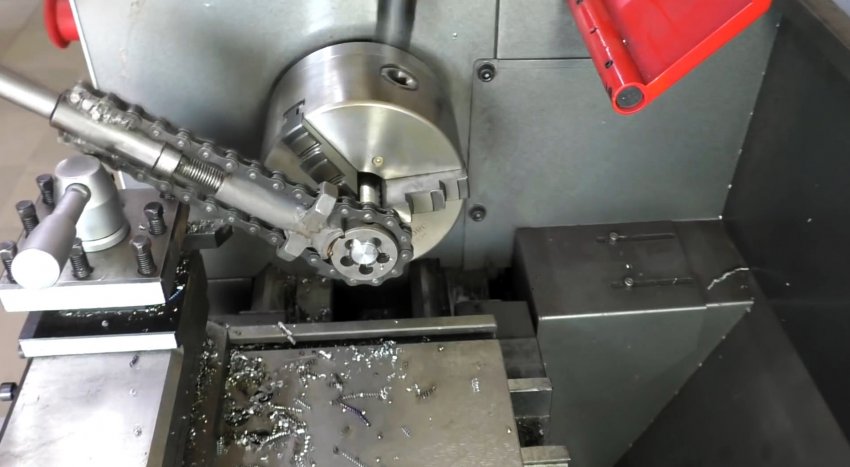

На торце штока нарезается резьба под коронку по металлу. Второй его край нужно сточить до диаметра 10 мм. Это нужно, чтобы зажимать шток в патроне дрели.

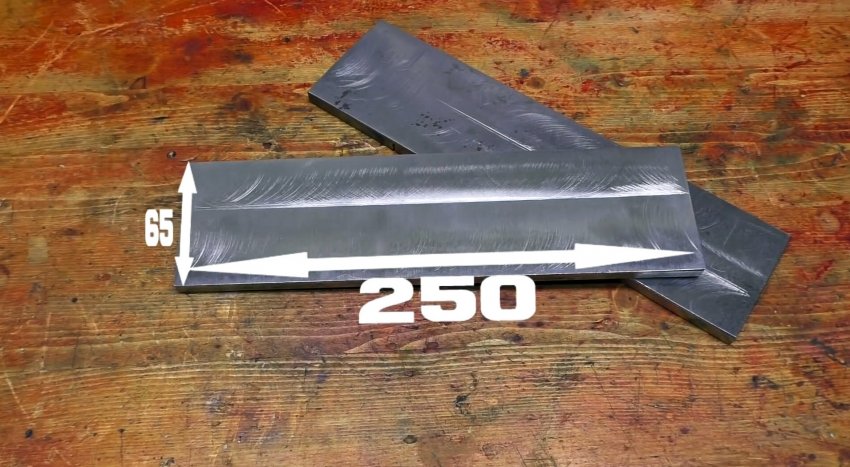

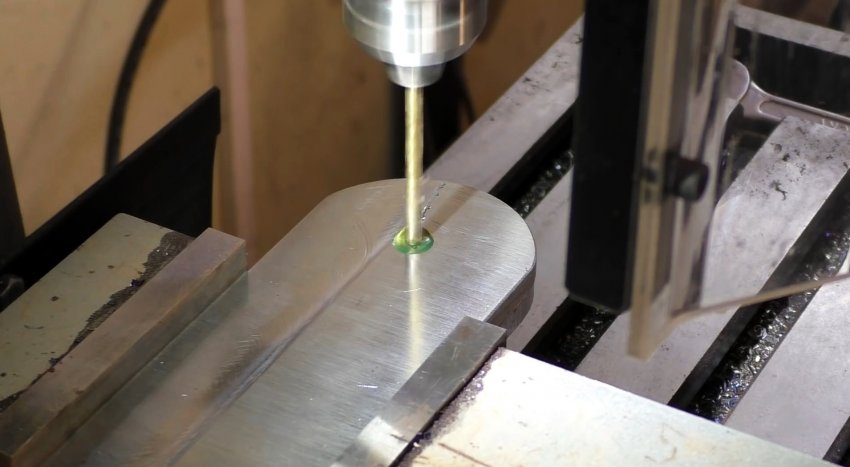

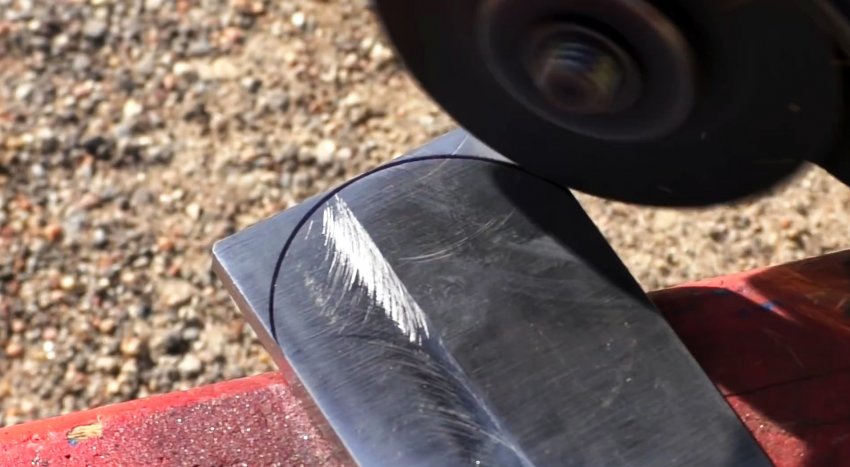

На ранее отложенных пластинах требуется скруглить одну сторону. Далее они просверливаются с этого края с одинаковыми отступами. Это нужно, чтобы соединить их общей осью вращения.

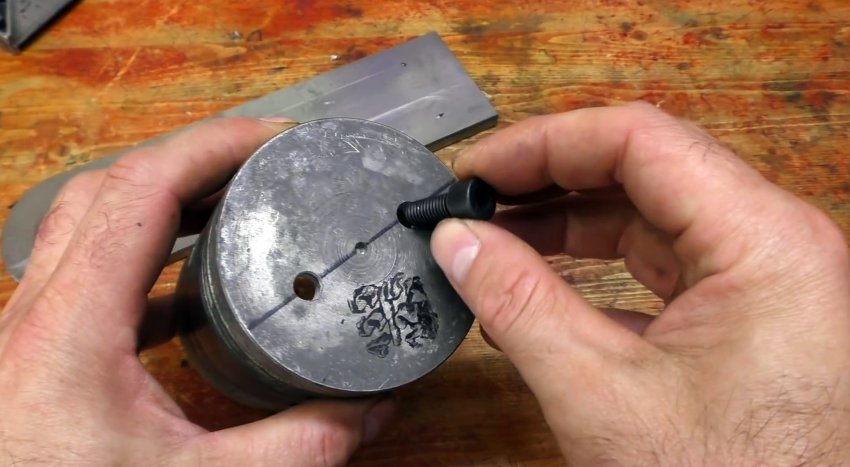

В днище поршня по разделяющей его пополам линии просверливается 2 отверстия 8 мм с отступом 40 мм.

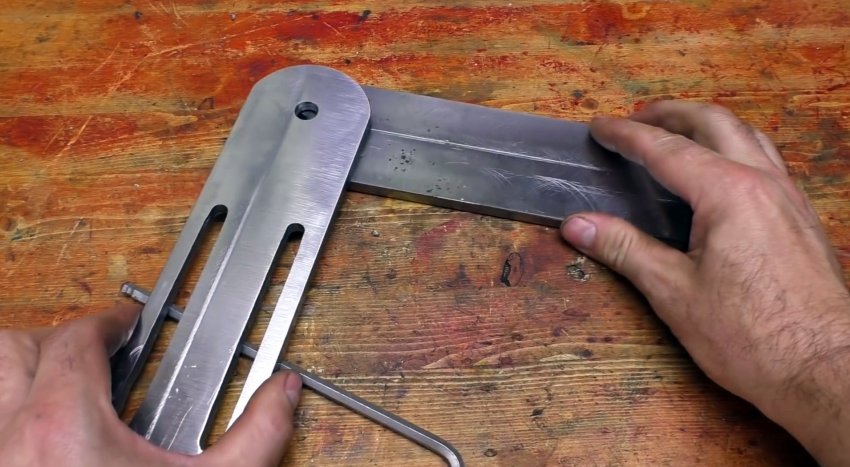

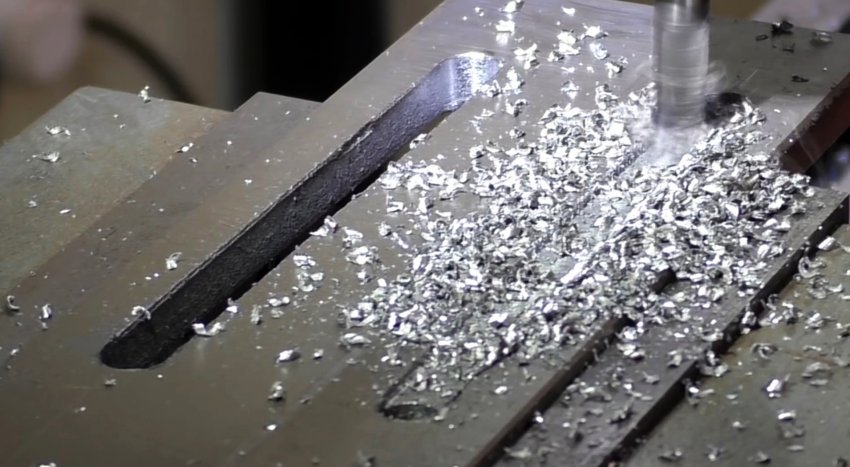

Их центры переносятся на одну из пластин, чтобы сделать на ней 2 продольных паза.

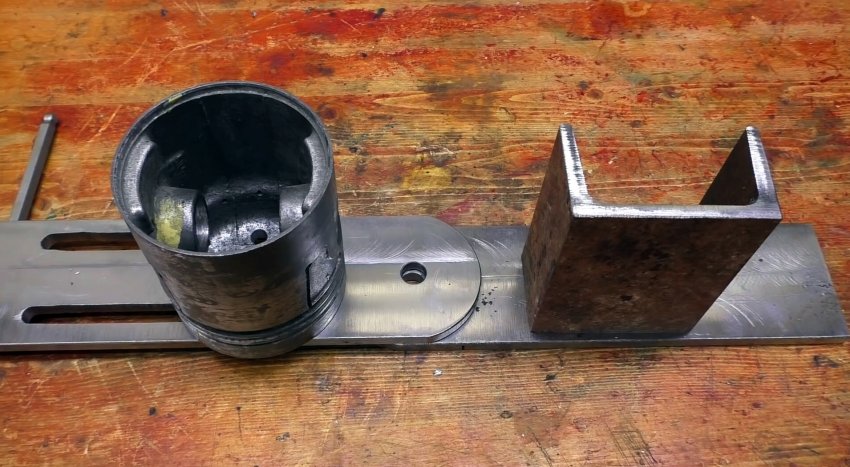

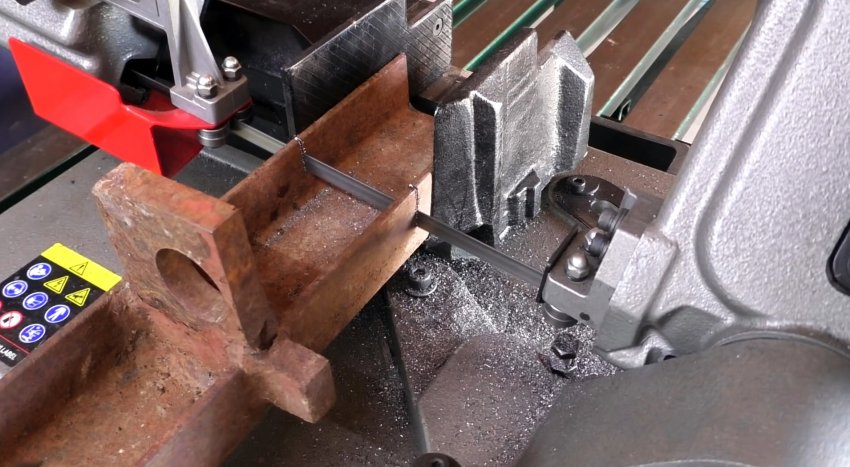

Далее нужно подготовить отрезок швеллера длиной 100 мм. Он устанавливается на целую пластину. Сверху на нее укладывается деталь с пазами, а затем поршень. Это нужно, чтобы точно разметить центр штока на швеллере.

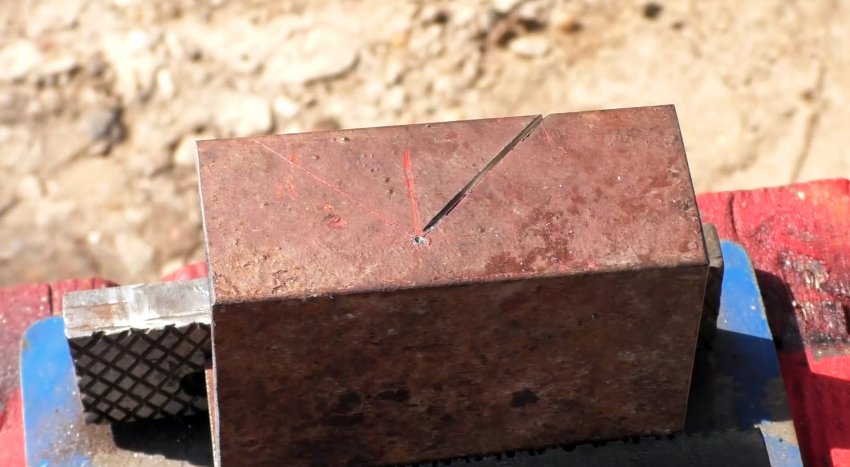

По сделанной метке необходимо вырезать треугольники на полках швеллера. Это позволит центрировать трубы при распиле.

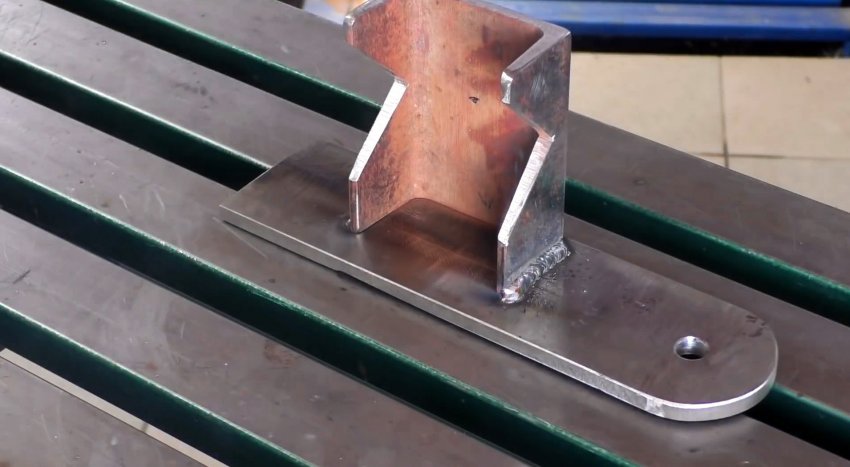

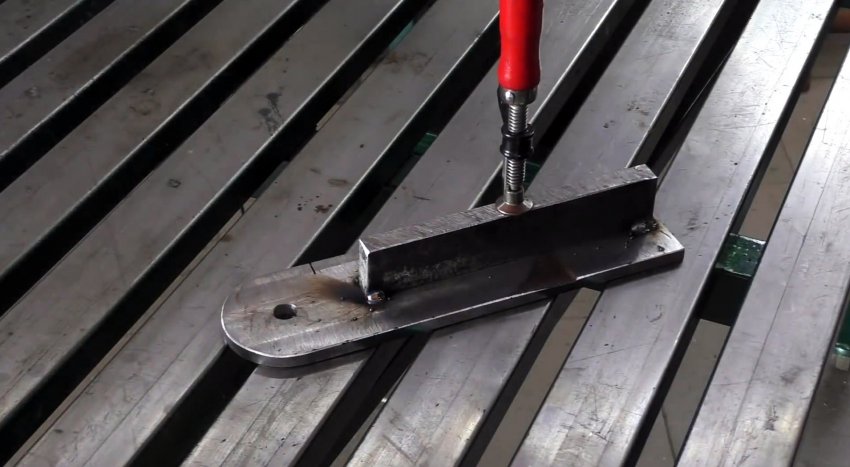

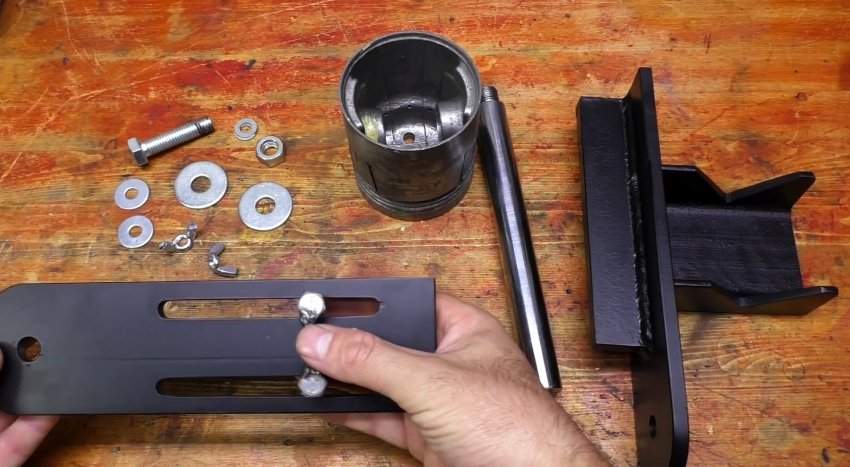

К пластине без пазов приваривается гребень из полосы, чтобы зажимать ее в тисках. На обратной стороне следует приварить швеллер. Также нужно будет сделать скобу из двух болтов и перемычки, чтобы прикручивать поршень к пластине с пазами.

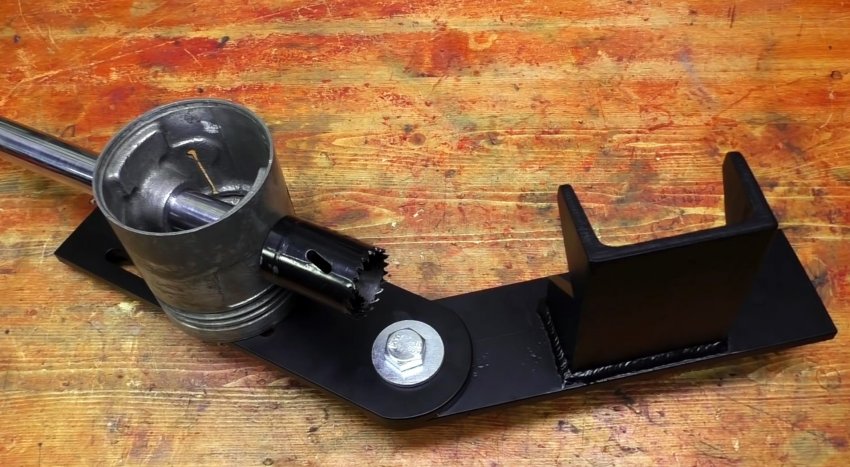

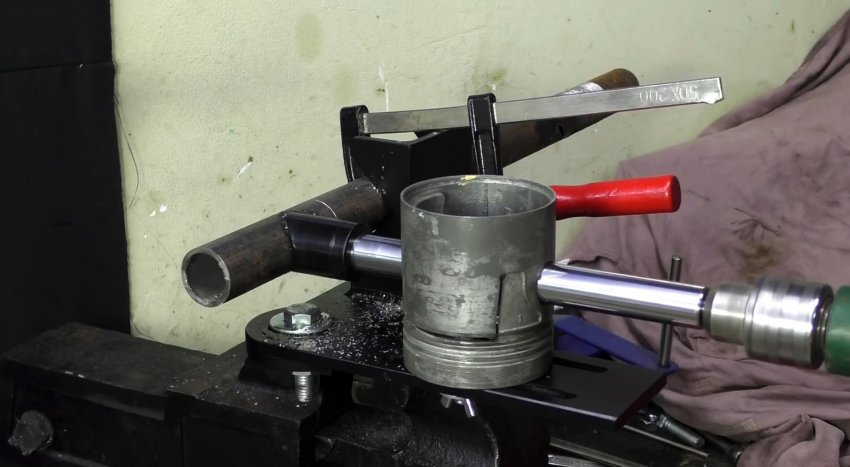

Далее пластины скручиваются между собой болтом. Затем прикручивается поршень, вставляется шток, на него наворачивается коронка, и инструмент зажимается в тисках.

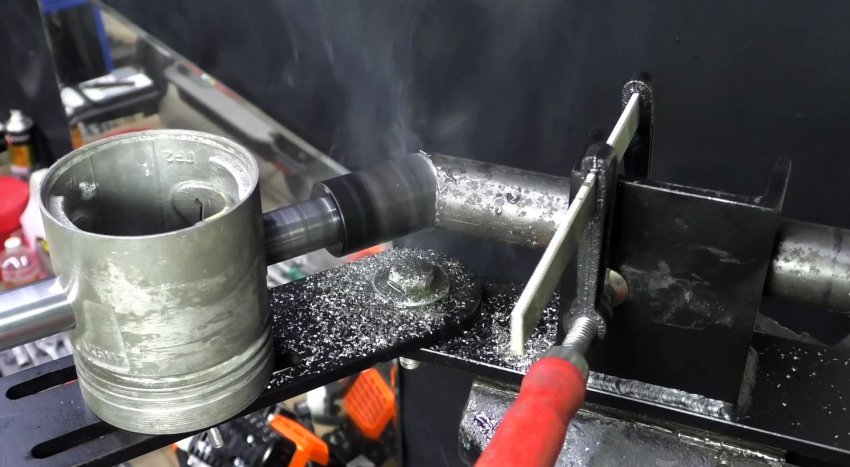

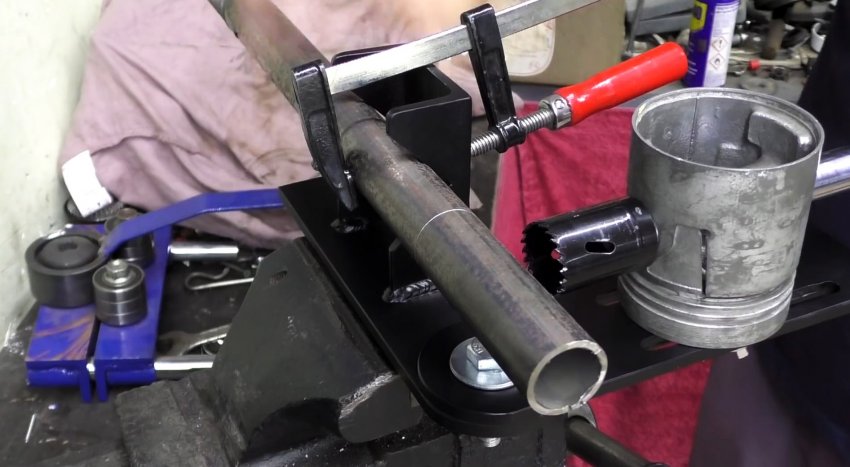

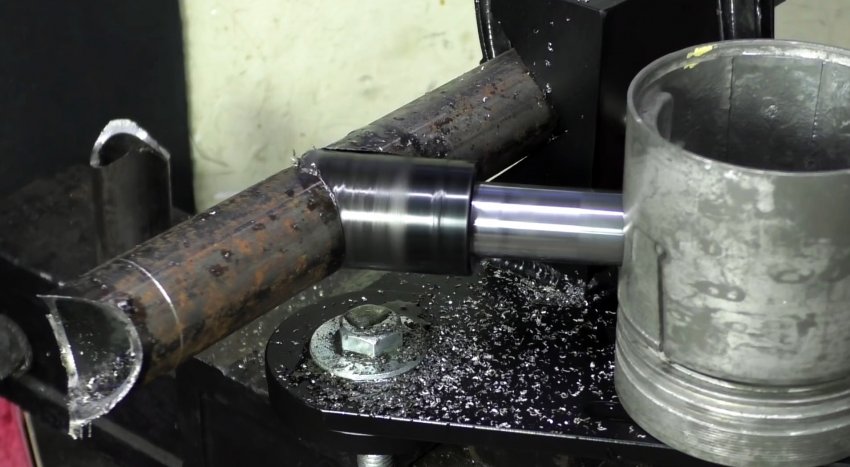

Перед использованием требуется настроить нужный угол между пластинами. Затем к швеллеру прикладывается труба и поджимается струбциной. После этого она просверливается коронкой. Важно, чтобы диаметр последней был равен трубе.

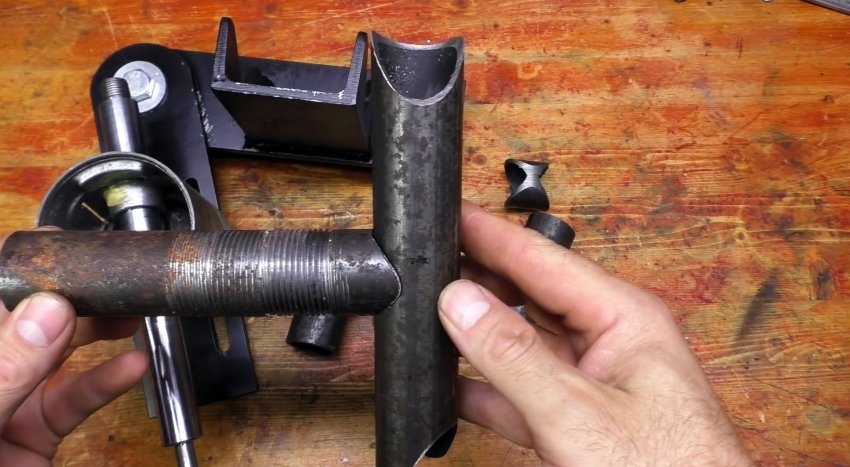

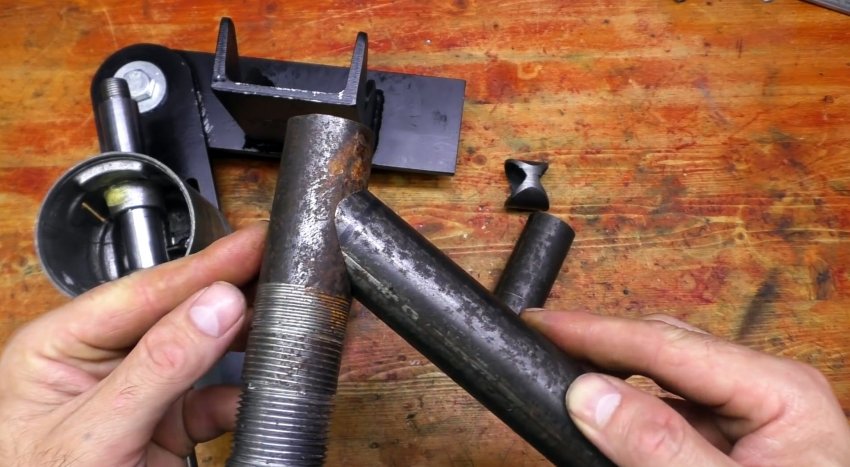

Результат стыковки труб получается идеальный под любым углом.
