Для изготовления подогревателя нам понадобится следующее:
1.Труба тонкостенная на 80 мм. ( толщина 1 мм.) фото 2.
2.Труба тонкостенная на 16 или 20 мм. (зависит от патрубков Вашего отопителя)
3.Самодельный нагревательный элемент на 12 вольт (2 штуки) фото.
4.Провод.
5.Выключатель на 6-10 ампер.
6.Предохранитель на 7-10 ампер.
Ну , а самое главное- руки и желание.
Сначала отпиливаем отрезок трубы на 80 мм. длиной 80 мм., а от трубки ( в моем варианте на 20 мм., примерно по 40 мм. 2 отрезка.

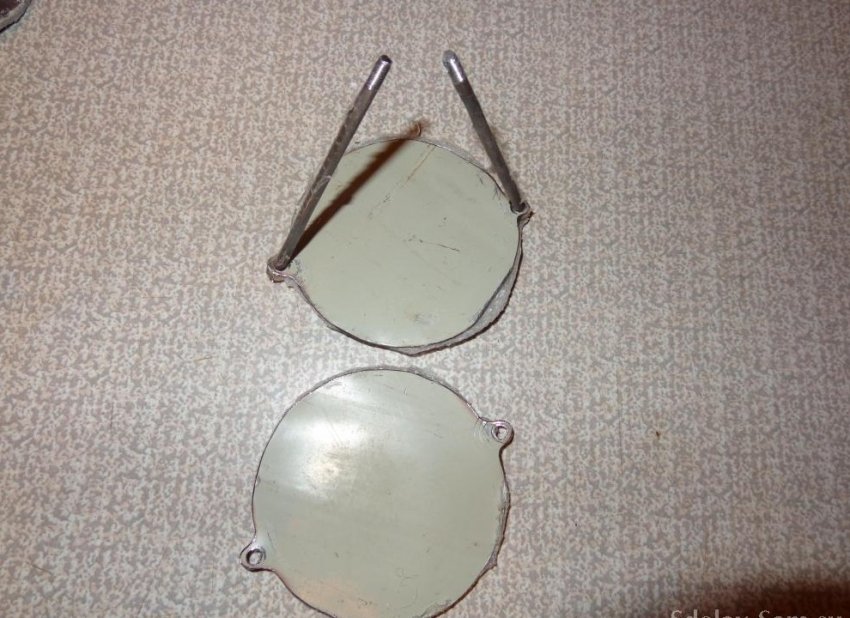

Ножницами по металлу вырезаем 2 пятака из 1 мм. жести размером внутреннего диаметра 80 мм. трубы (это будут заглушки) фото и еще 2 пятака чуть больше диаметра этой трубы ( это будут крышки) фото.
Из толстого паранита режем 2 пятака по внутреннему диаметру 80 мм. трубы, на них мы будем крепить спирали из нихрома .
2 спирали делаем из купленной в магазине спирали, толщина значения не имеет, просто прибором вымеряем кусочки спирали по 2,5- 4Ома. Чем отрезок спирали короче, например на 2,5 Ома, тем она будет лучше греть, но и перегореть может быстрее.

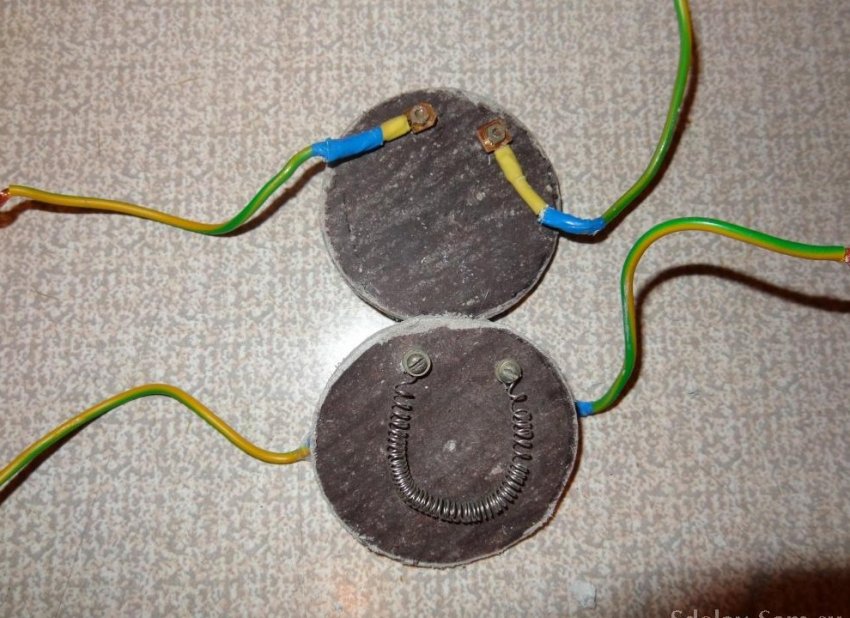

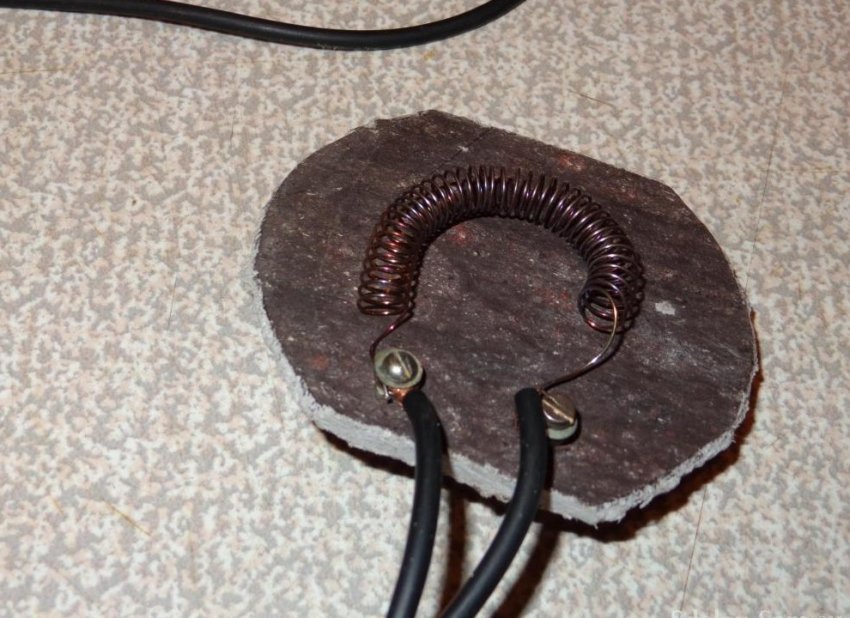

Спирали крепим болтиками на 3 или 4 мм., затягивать обязательно, как можно сильнее фото.

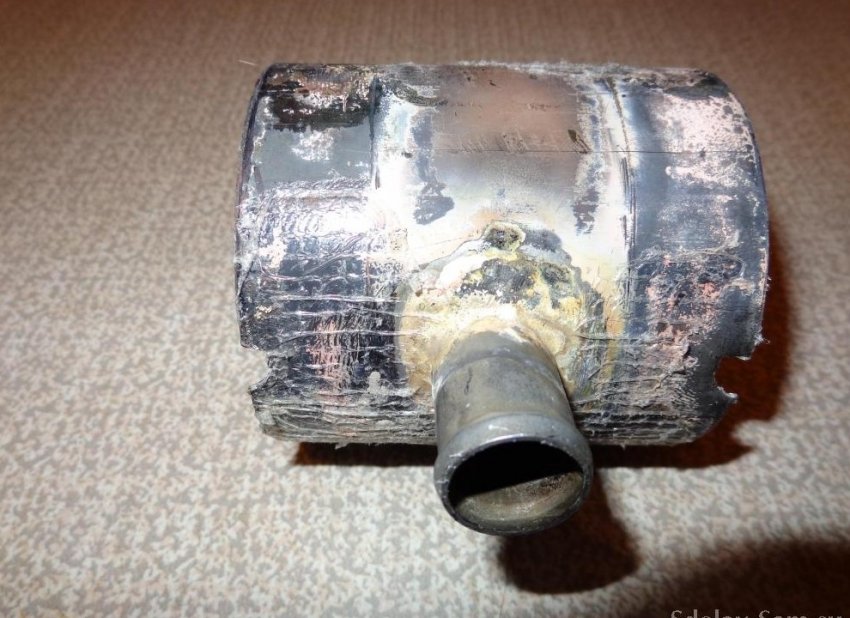

Собираем теплообменник, как на 2 фото. Варить желательно сварочным аппаратом для кузовных работ или газовой сваркой. Можно даже запаять мощным паяльником тугоплавким оловом. После сварки или пайки обязательно герметичность проверить водой. Внутри теплообменника ввариваем 2 пластины, чтобы увеличить площадь теплообмена, расположить их надо перпендикулярно патрубкам по которым будет подаваться тосол. Как вариант- можно просто просверлить заглушки сверлом, сделав несколько отверстий, вставить кругляк по диаметру отверстий и запаять со стороны нагревателей.
Когда теплообменник готов, можно начинать собирать подогреватель.

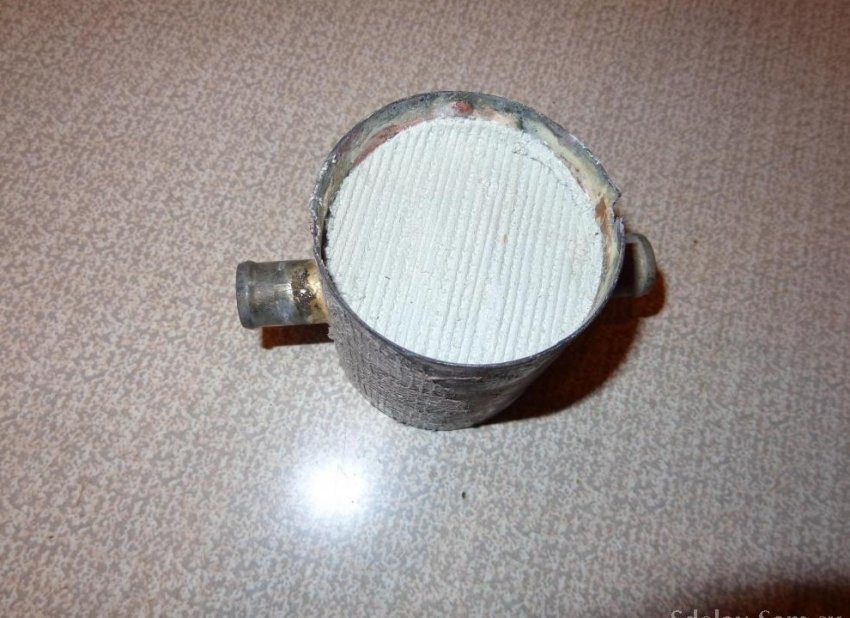

Закладываем во внутрь со стороны заглушек, тонкий паранит, но лучше асбест листовой, вставляем сам нагреватель, все свободное пространство прокладываем шнуровым или листовым асбестом, выводим наружу провода. Закрываем крышками.
Так, как у нас 2 нагревателя по 12 вольт, то его можно подключить и на 12 вольт по параллельной схеме и на 24 вольта по последовательной схеме.

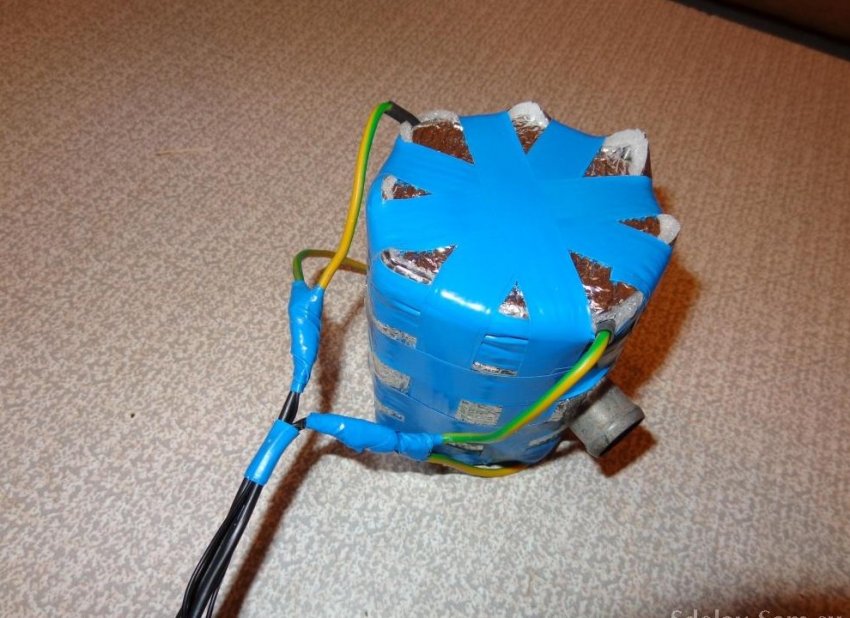

Теперь, когда подогреватель собран и снаружи наклеена тепло изоляция, устанавливаем его на авто, разрезав нижний шланг подачи тосола на печку и сюда же ( не важно до подогревателя или после) ставим помпу от Газели, чтобы заставить циркулировать тосол по малому кругу. Если не будете крепить помпу на двигатель, а надумаете ее просто оставить висеть на патрубке, то не забудьте подключить к ее корпусу минус. При монтаже помпы не ошибитесь с направлением потока ( на помпе есть стрелочка).
Подключаем один провод на минус аккумулятора, а второй провод через предохранитель 10 ампер ( у меня стоит на 7,5 А) и выключатель, к плюсу аккумулятора. У меня параллельно спиралям подключен светодиод через сопротивление 2 Ком (у светодиода есть + и -), а так же в разрыве + провода стоит реле времени на 30 минут.
Пользуюсь этим подогревателем всю зиму, морозы доходили до -35 градусов, машина заводилась!
Когда после длительной стоянки надо завести авто, минут на 30 включаю подогреватель, затем завожу и не выключая подогрев, начинаю движение или грею на холостых оборотах.
По температурному датчику не заметно, чтобы стрелка заметно подымалась, но по тому, как крутит стартер, видно , что двигателю намного легче и по ощущениям кажется ,что двигатель заводите не при -30 градусах, а при 0 или -5. После того, как уже двигатель заведен, с включенным подогревателем он прогревается примерно в 1,5 раза быстрее.
Отключаю во время движения, когда двигатель полностью прогрет.
Аккумулятор лучше не садить полностью и вовремя выключать! Потому, что если подсадите аккумулятор, не хватит мощности, чтобы заставить крутиться стартер.
При тестировании оказалось, что самый большой ток при включении-7 ампер, а по мере нагревания понижается до 5 ампер.

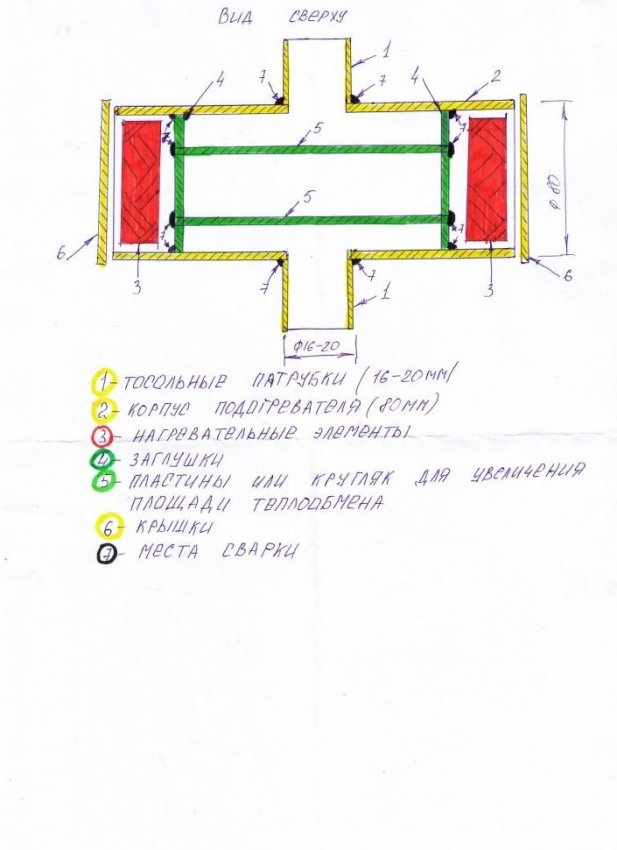

Чтобы было более понятна внутреннее устройство привожу схему.
Вывод: за небольшую сумму вы получаете мобильный подогрев, не привязанный к электрической сети 220 вольт.
