Если по каким-то причинам у вас в наличии нет многооборотного потенциометра, для установки в корпус прибора, его можно самостоятельно изготовить своими руками из подручных деталей. А именно: из обычного двойного, переменного резистора и из многооборотного потенциометра для установки на плату - его найти в разы быстрее.

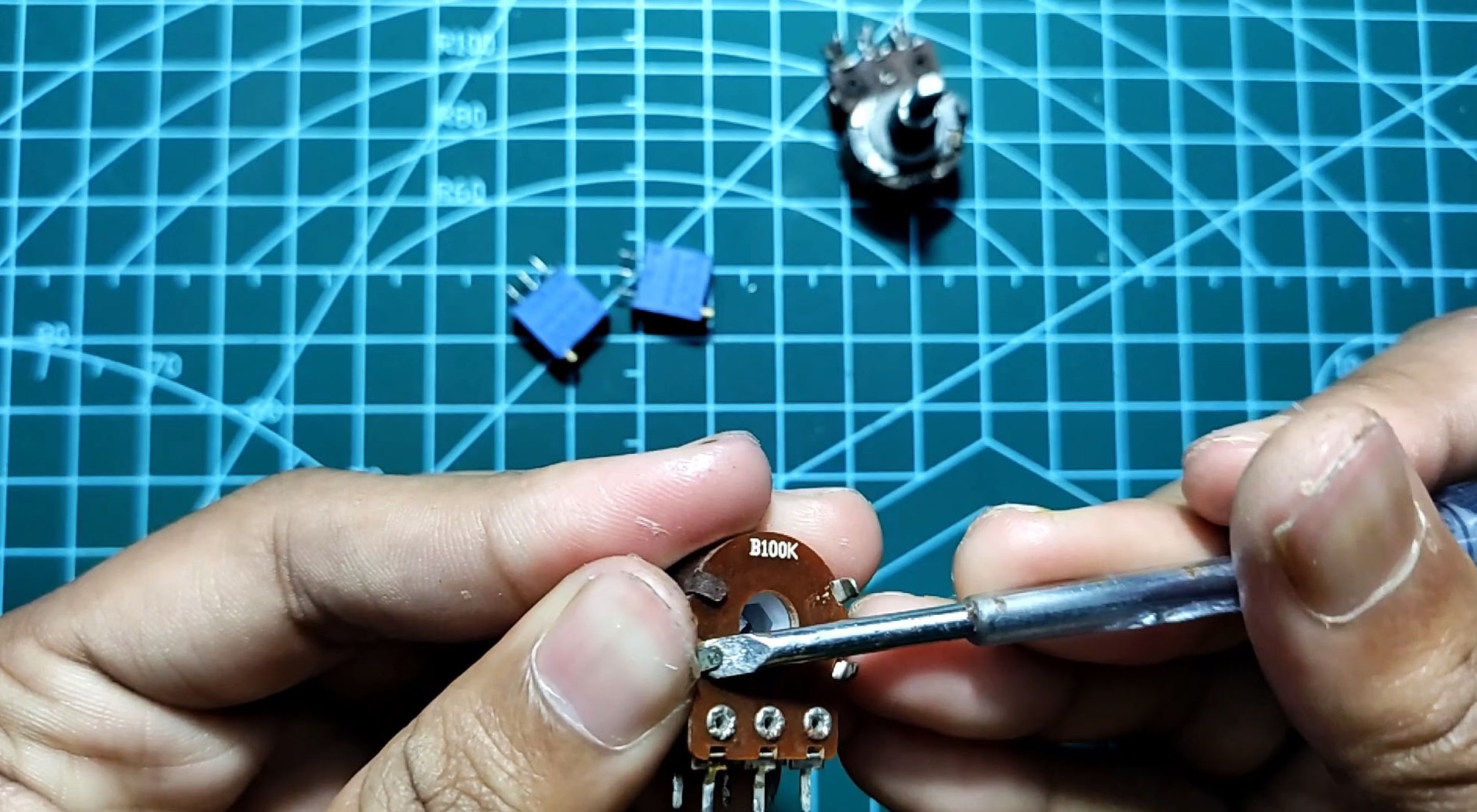

Отгибаем у него скобы крепления и временно удаляем первый резистивный элемент.

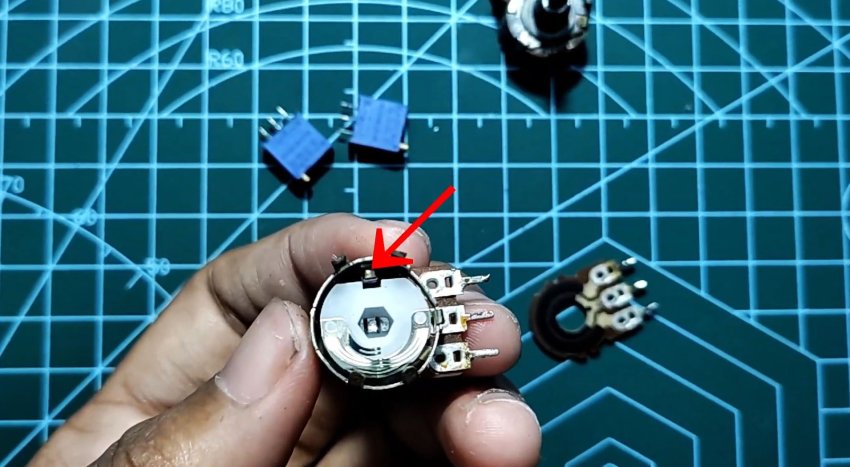

Сбоку виднеется ограничитель.

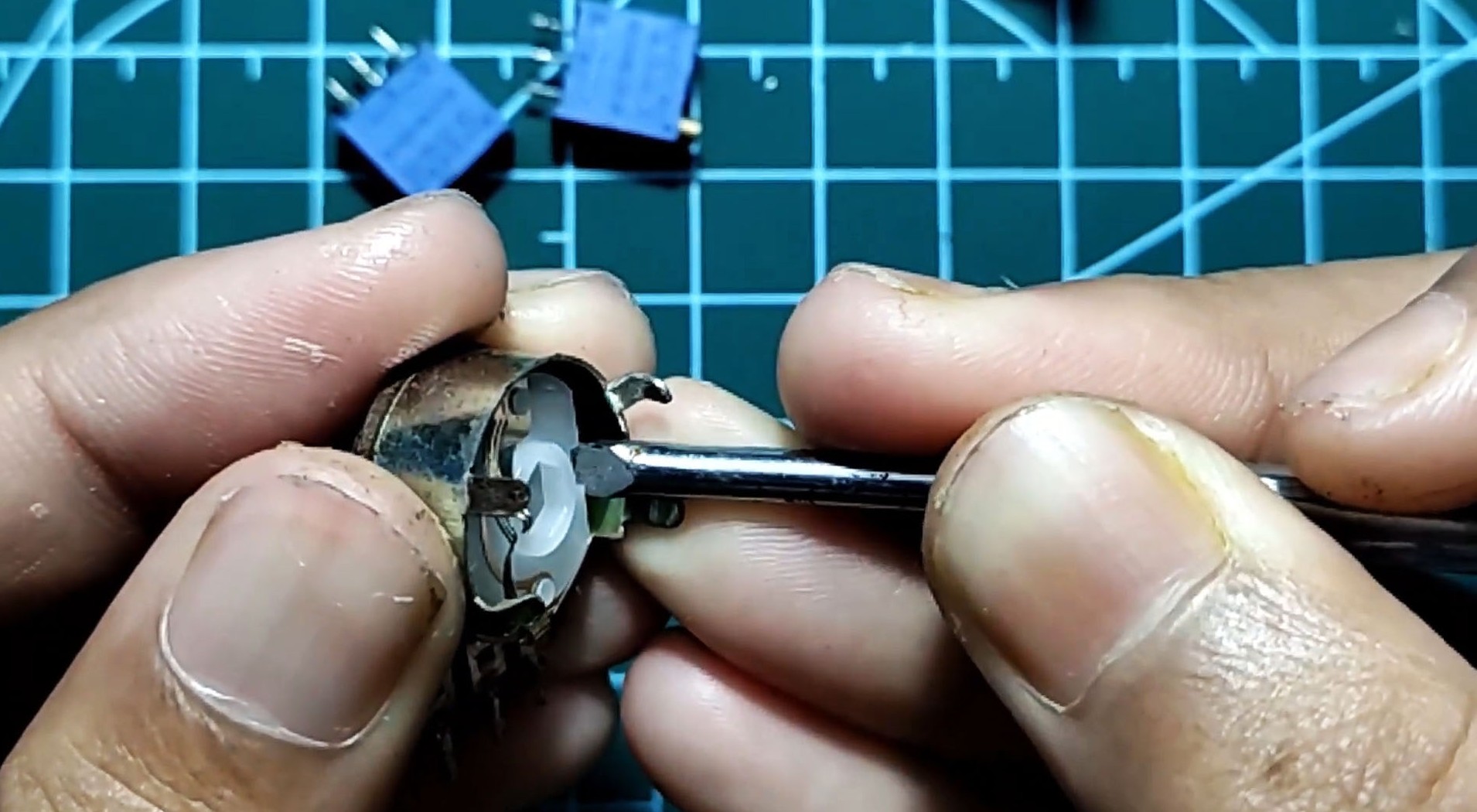

Его необходимо подогнуть, чтобы токосъемник крутился без ограничений.

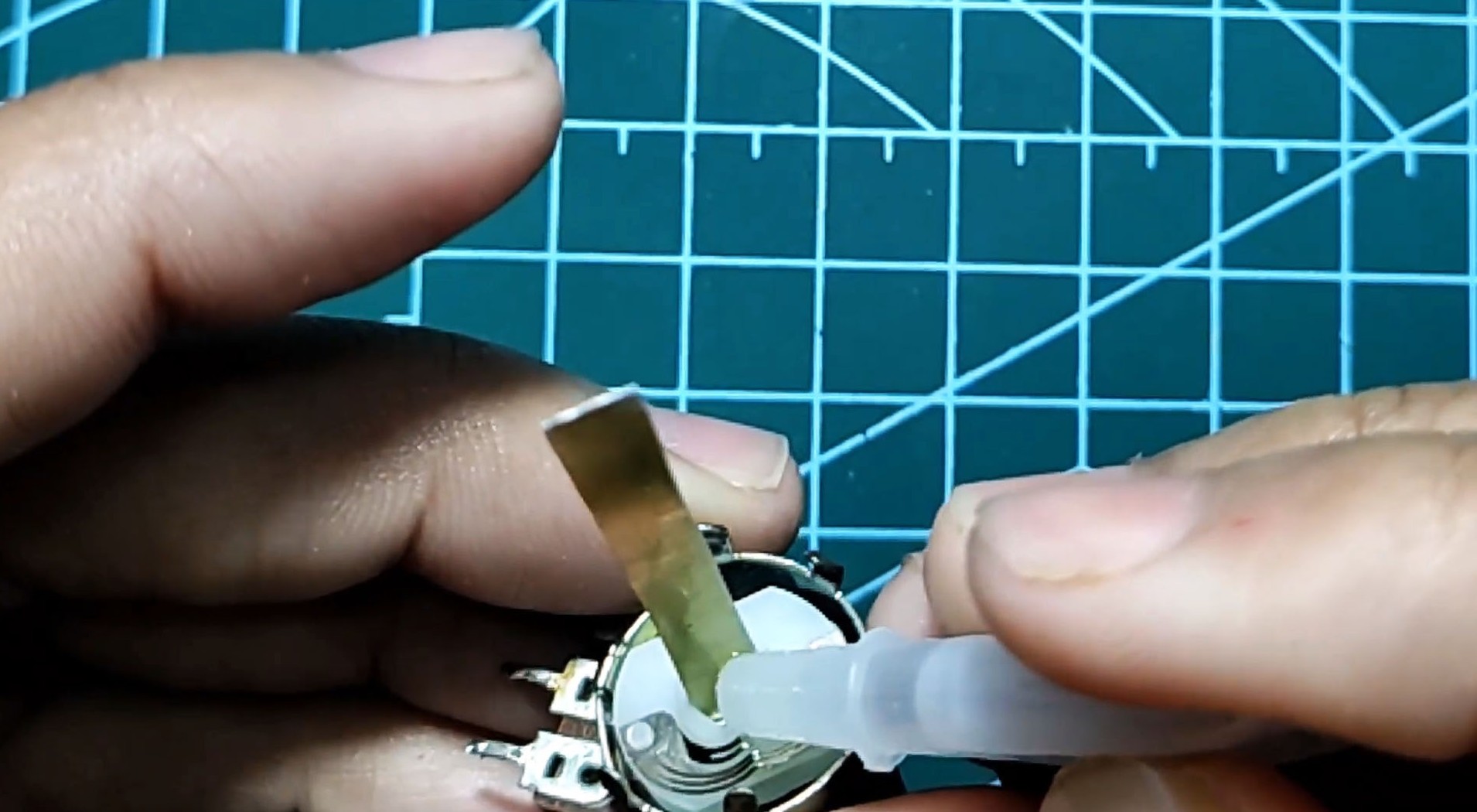

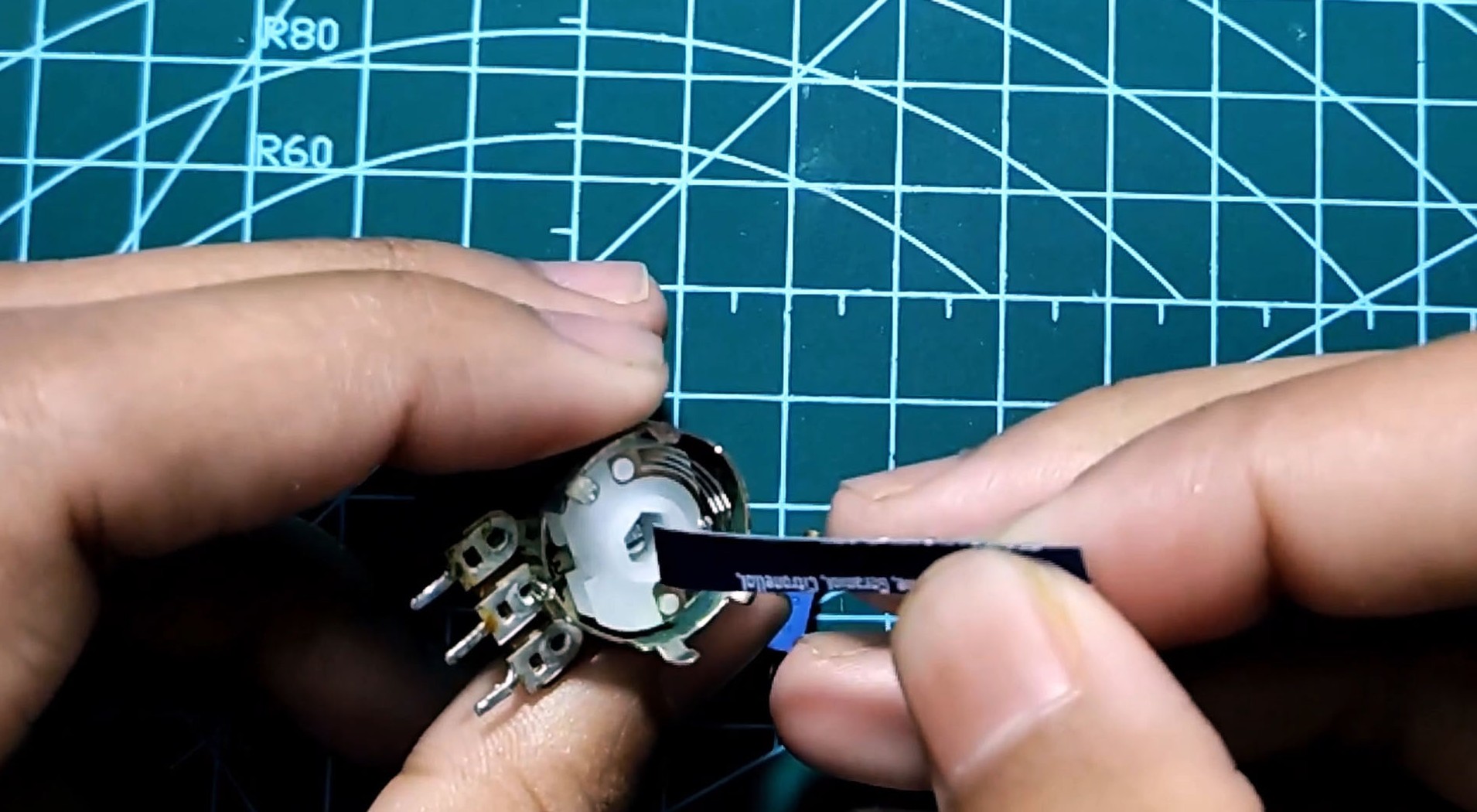

Далее, из тонкого металла необходимо вырезать полоску и установить в середину оси ручки, как раз там есть небольшое углубление.
Зафиксировать супер клеем.

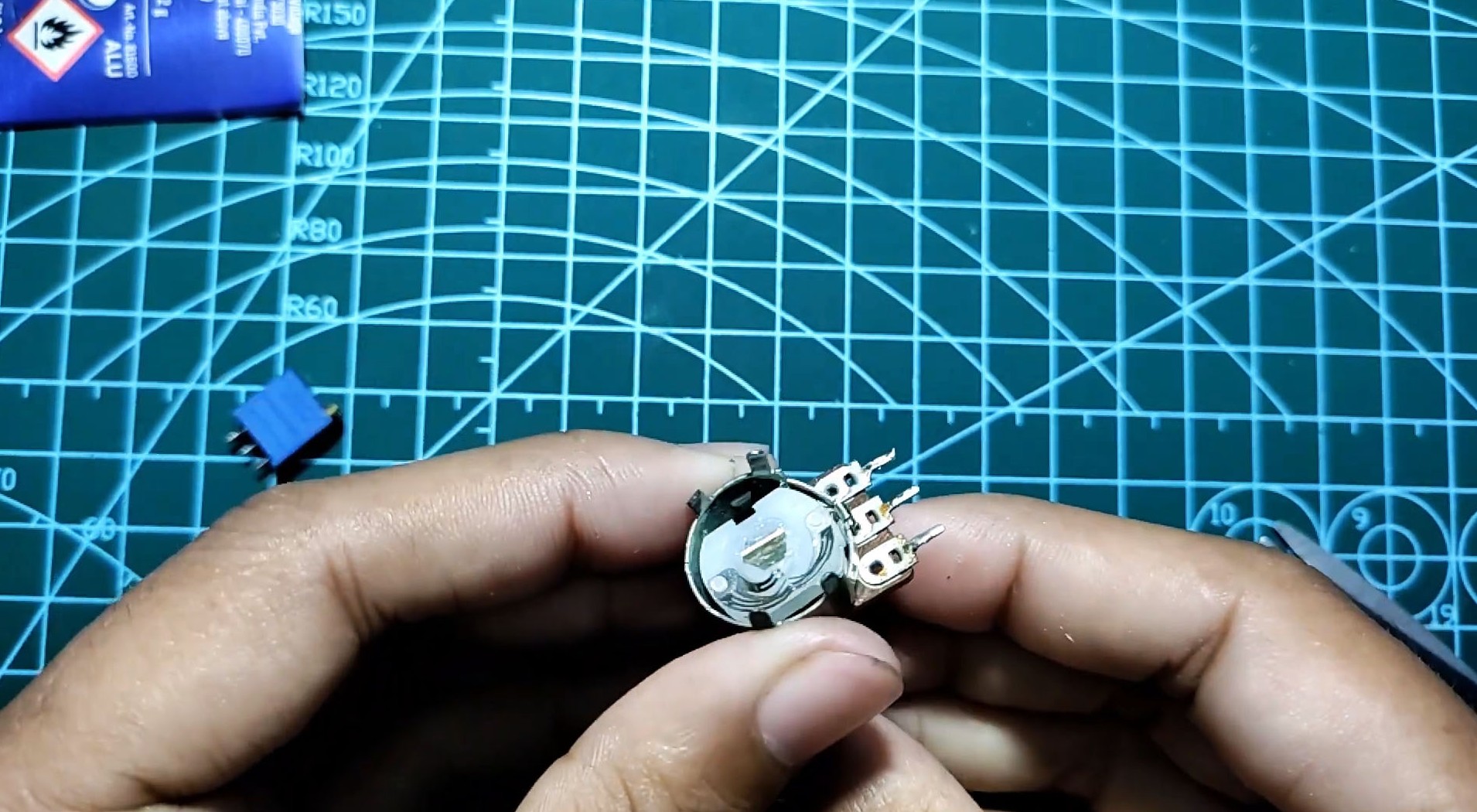

Затем, отрезаем лишнюю длину полоски, чтобы из углубления выходил отрезок длиной примерно 1 мм.

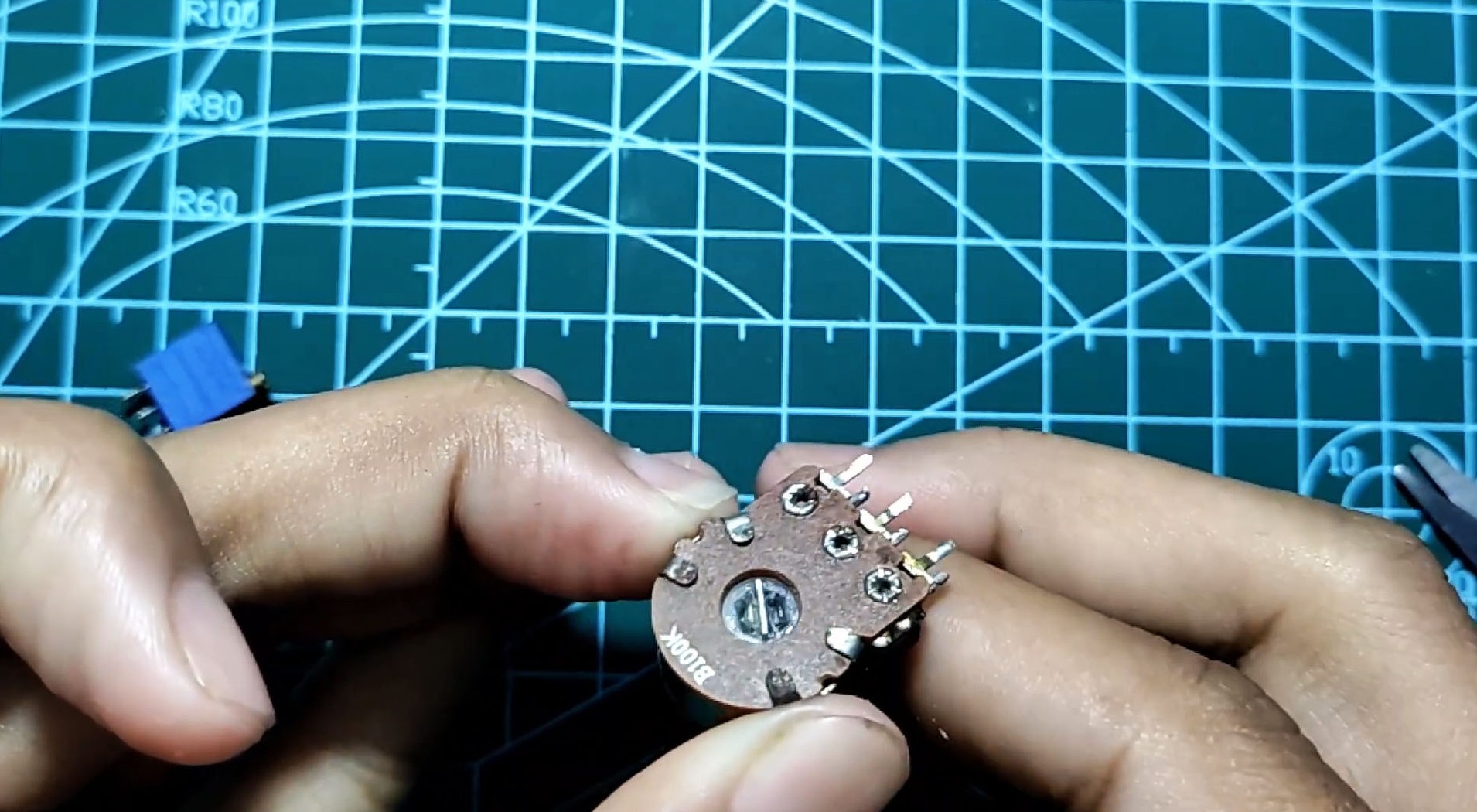

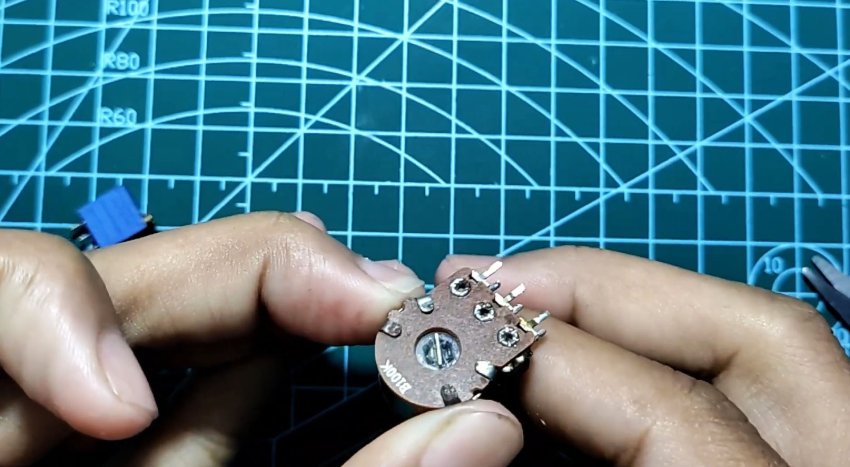

Далее собираем переменный резистор в обратной последовательности.

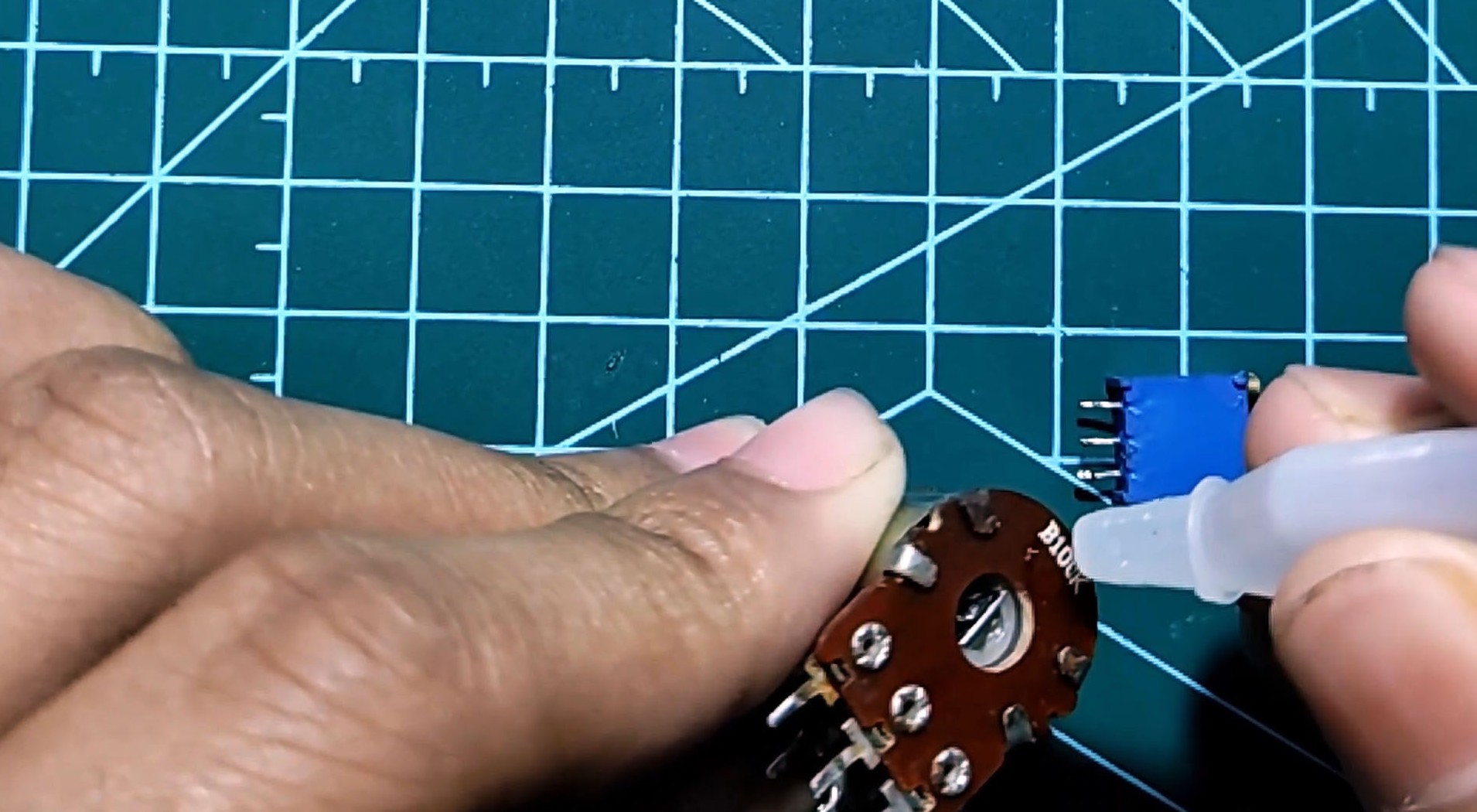

Теперь капаем супер клей на поверхность платы резистивного слоя.

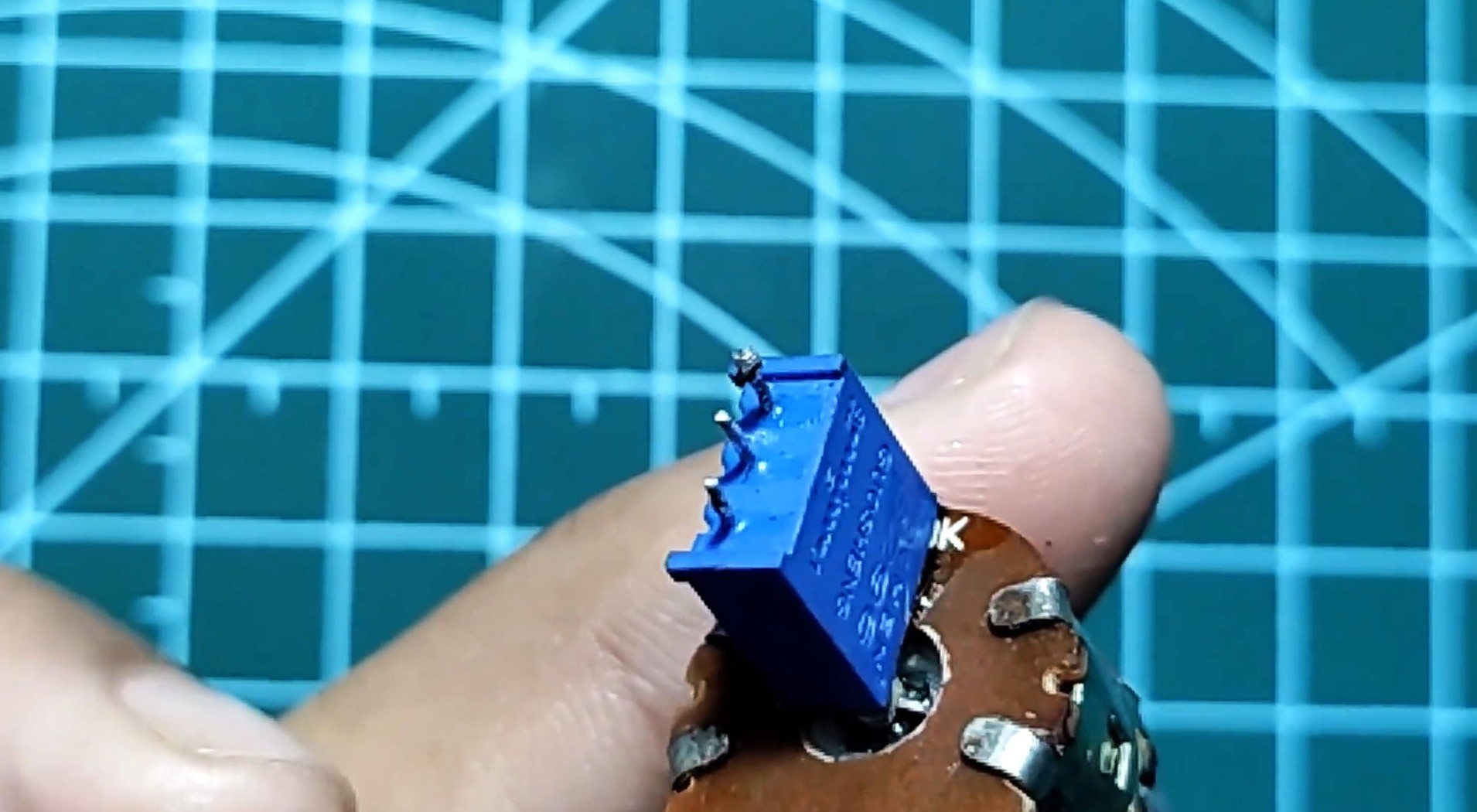

И устанавливаем многооборотный потенциометр для плат, так, чтобы его ось была совмещена с осью двойного переменного резистора. А выступающий отрезок пластины попал в прорезь на ручке многооборотного потенциометра.

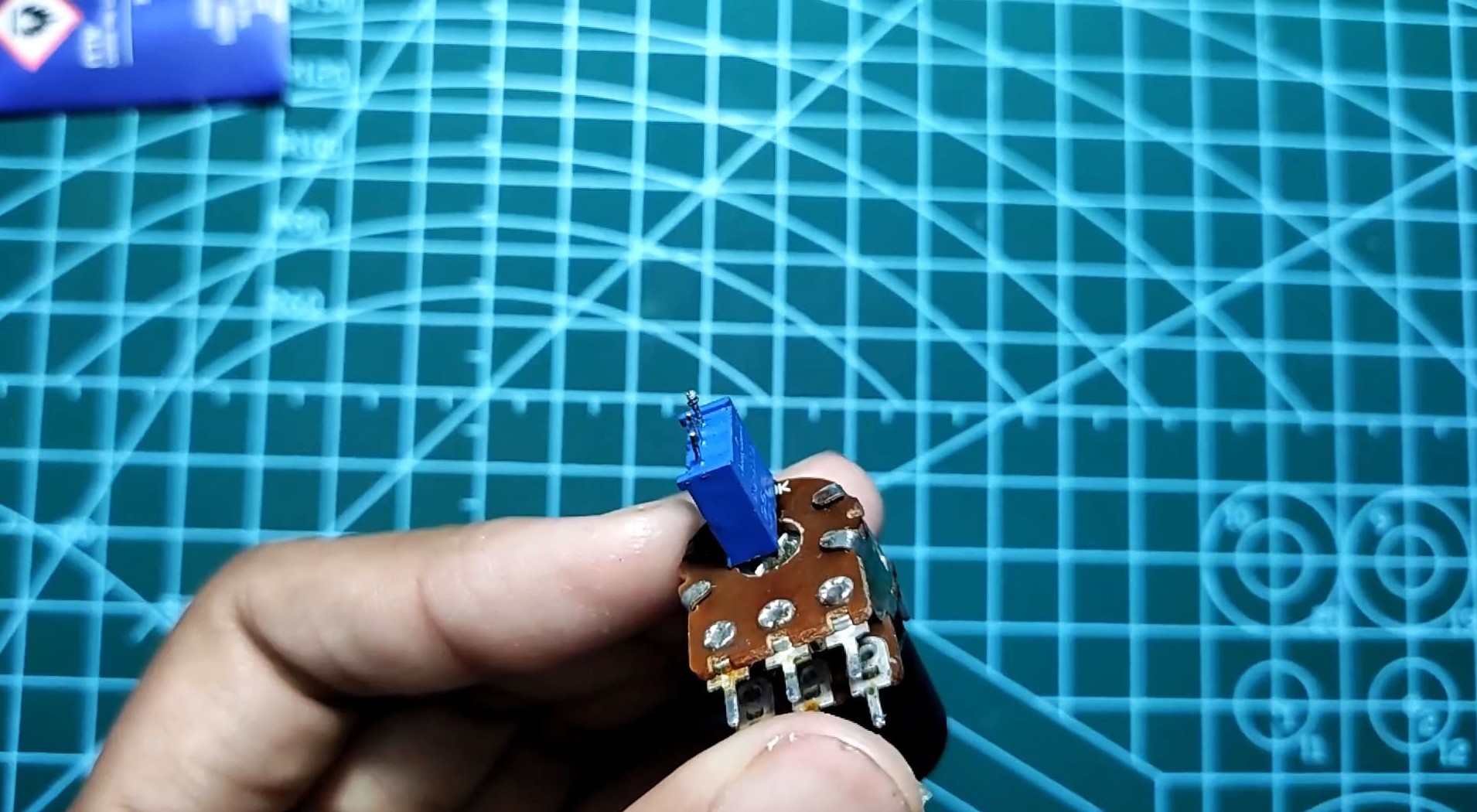

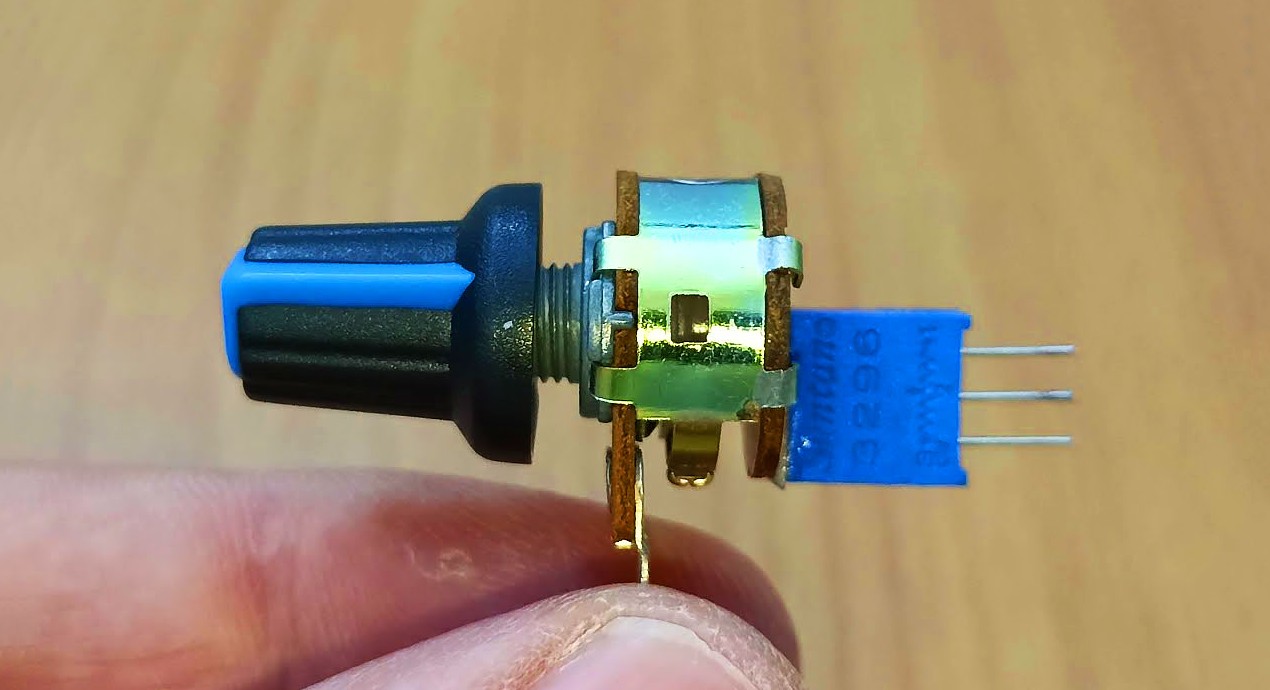

Многооборотный потенциометр для установки в корпус готов. Теперь если вращать его ручку, вращение будет передаваться потенциометру, который предназначен для установке на плату.
