Как из сломанной болгарки и мотора дворников сделать электродомкрат - «Сделай сам»

---

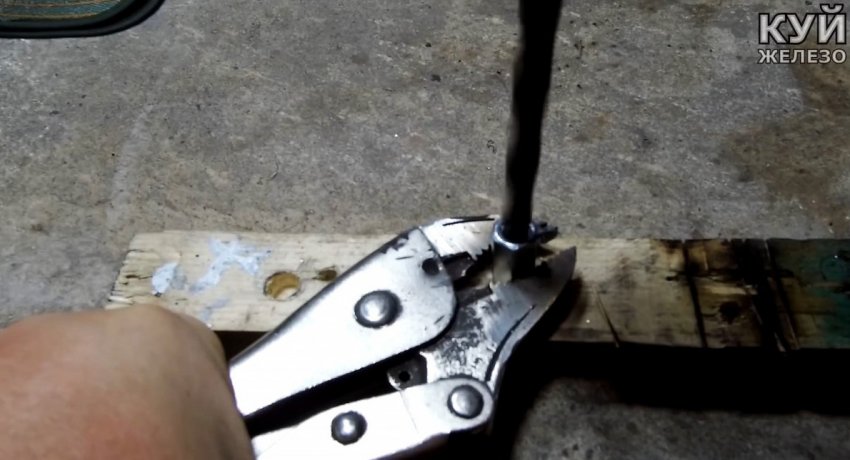

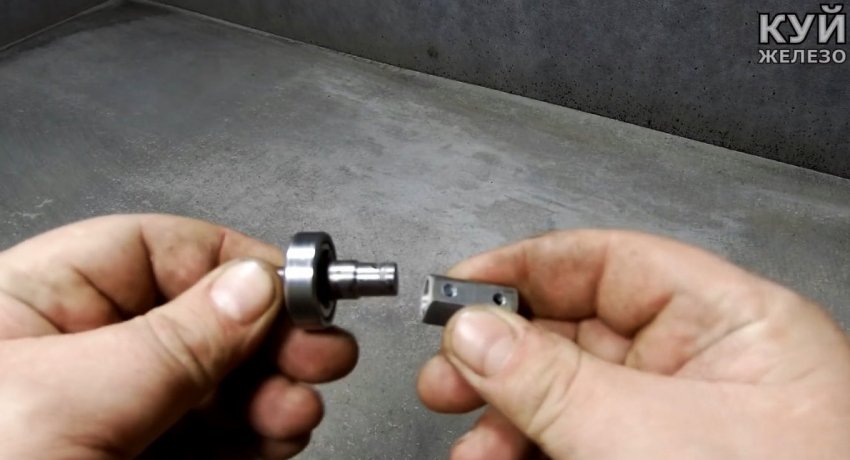

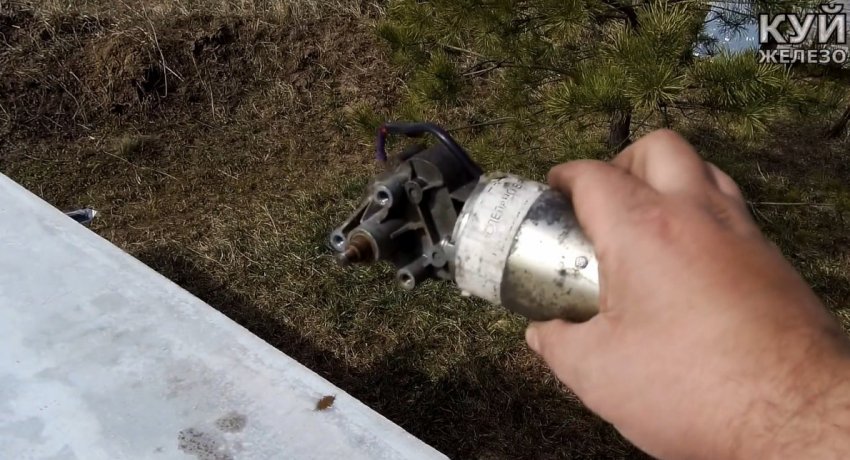

Ее вал обрезается. Под него из удлиненной гайки М8 делается переходник под мотор-редуктор от дворников. В ней просто просверливаются отверстия под шпонку, чтобы соединиться с валами.

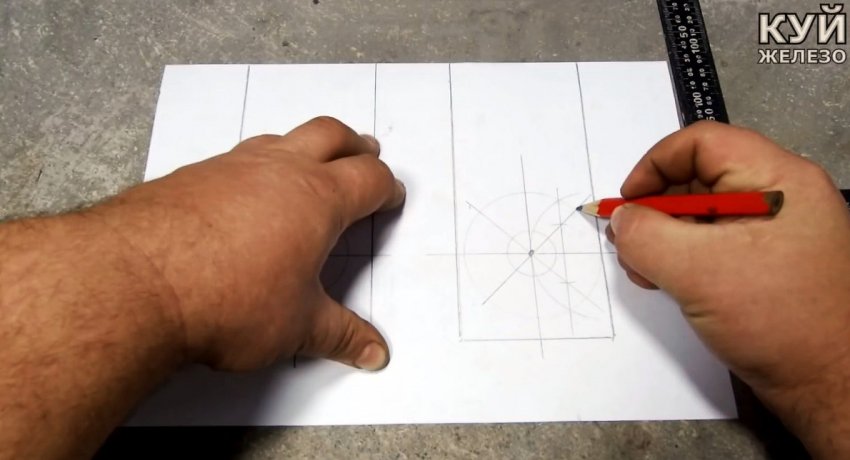

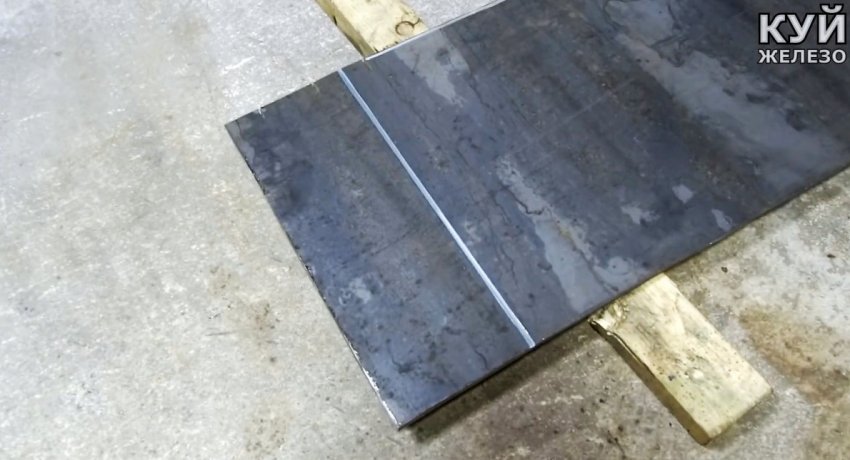

Суть конструкции в том, чтобы связать вал болгарки с мотор-редуктором, а ее шпиндель с винтовым домкратом. Тогда за счет вращения электродвигателя домкрат будет быстро подниматься. Для этого из стали 5 мм необходимо сделать станину.

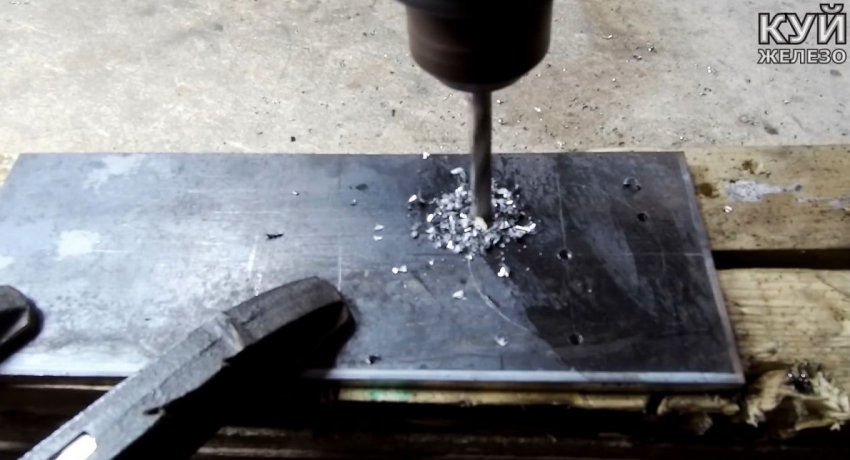

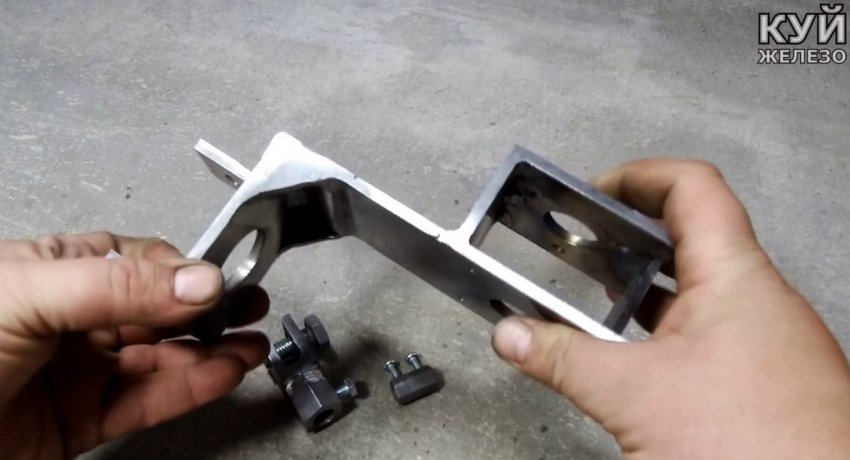

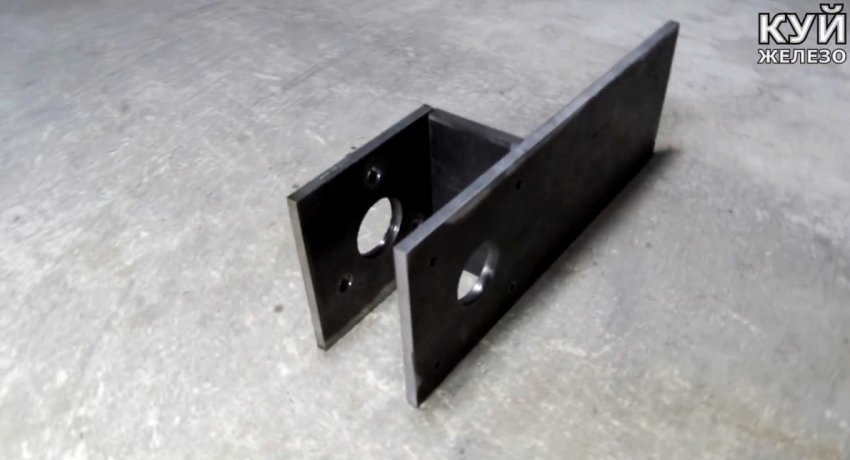

Она делается h-образной. В заготовках перед ее сваркой просверливаются отверстия под валы, а также под крепеж редукторов. Расстояние между площадками должны быть достаточным для установки переходника.

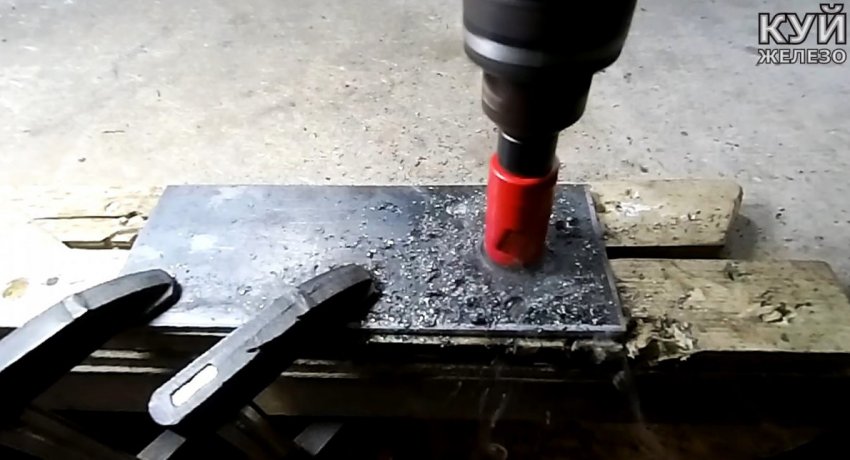

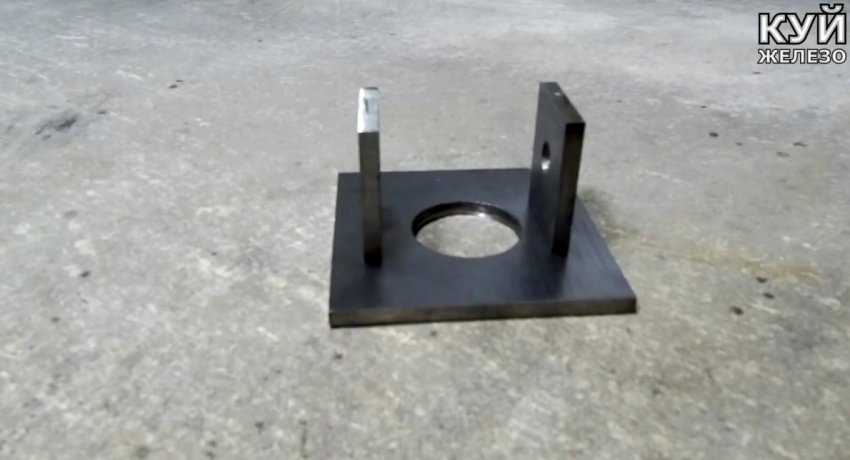

В вершине станины приваривается еще ода площадка крепления с проушинами, для прикручивания корпуса домкрата. В ней предварительно делается широкое отверстие для ввода винта домкрата.

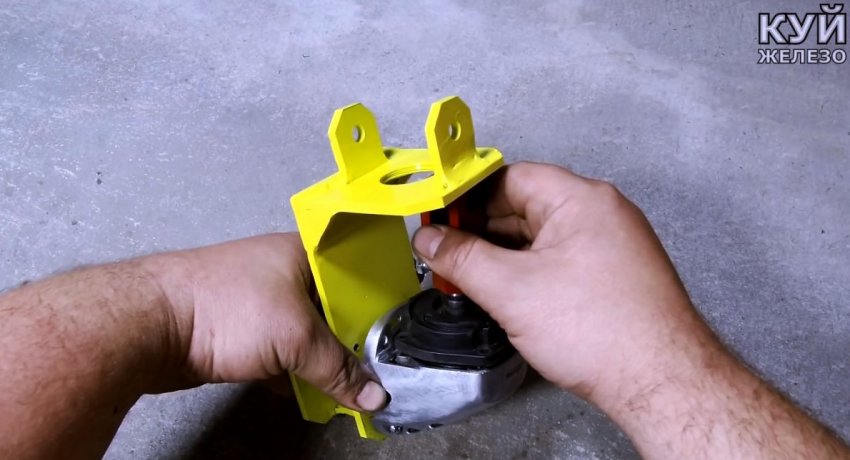

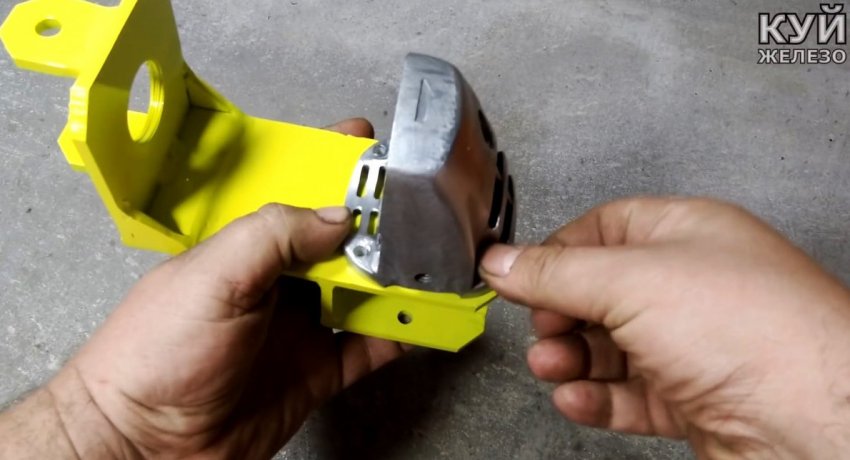

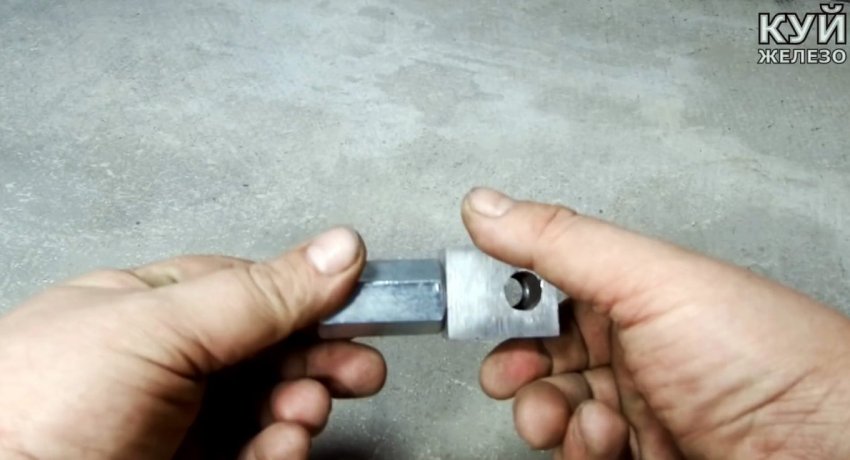

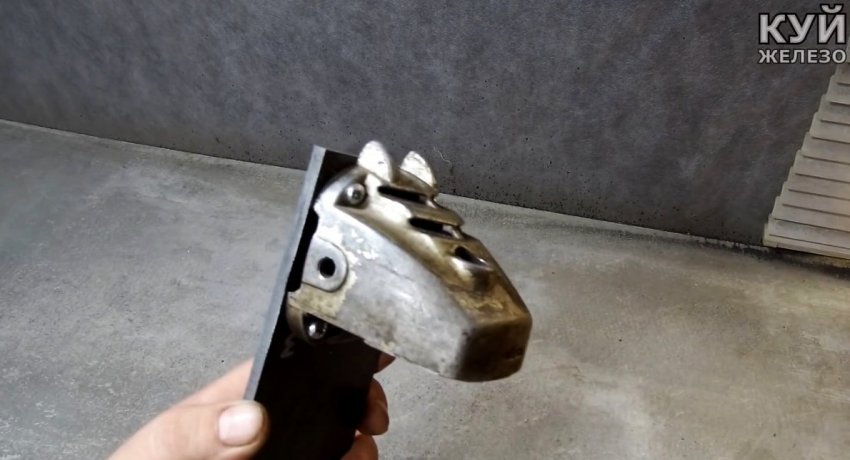

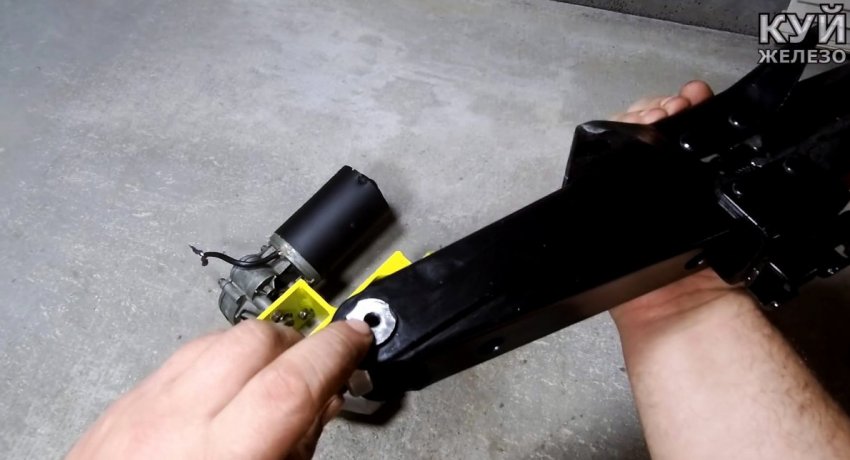

Далее нужно будет примерить редуктор болгарки и домкрат. Для их соединения делается переходник. Берется удлиненная гайка М14, и к ней привариваются проушины. Она будет наворачиваться на шпиндель болгарки, а ее проушины соединятся с винтом домкрата.

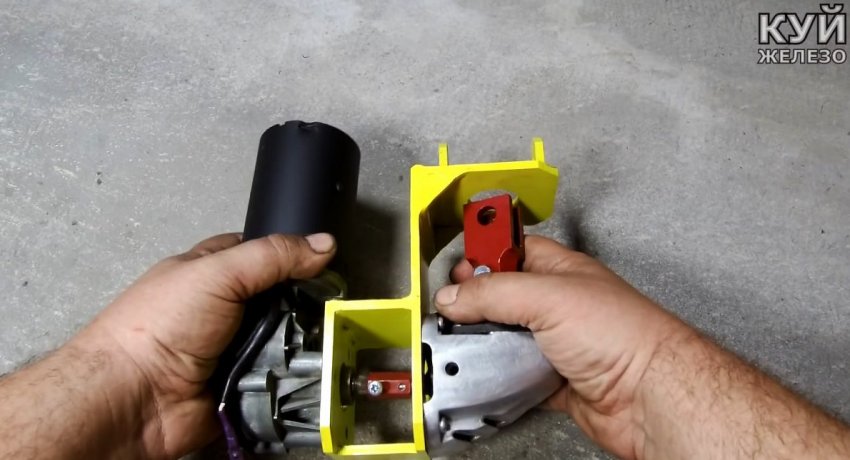

К станине прикручиваются редукторы, затем они соединяются переходником.

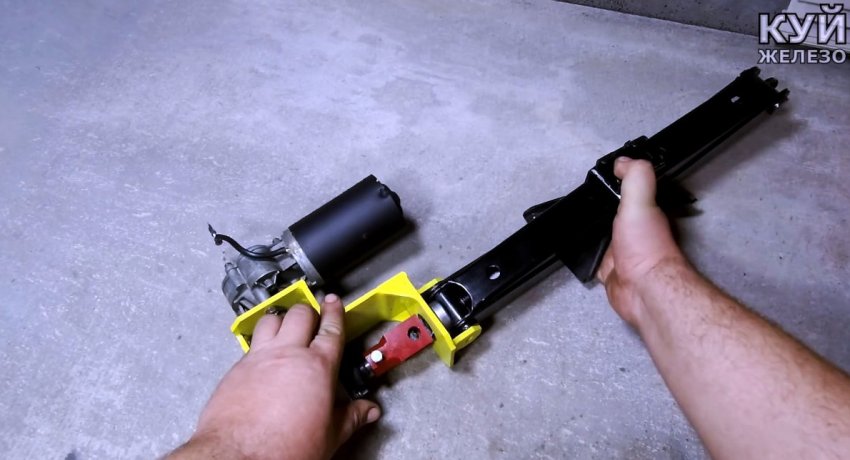

Далее устанавливается домкрат.

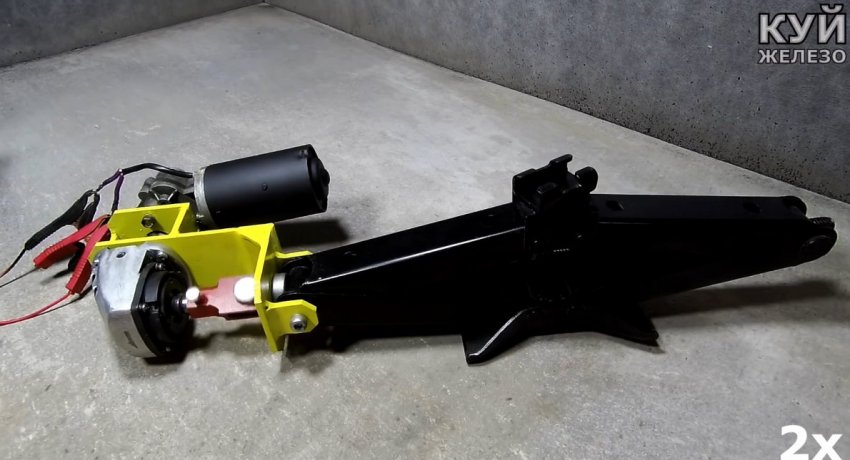

К мотор-редуктору припаиваются провода питания с крокодилами на аккумулятор. Можно включить в схему переключатель полярности, чтобы домкрат вращался в разные стороны. Если его нет, то для опускания машины нужно будет переставлять крокодилы местами.

Смотрите видео
