Как оцифровать фотопленку при помощи самодельного сканера и смартфона - «Сделай сам»

Для этого требуется отталкиваться от минимального фокусного расстояния камеры. В данном случае оно 65 мм. Нужны детали: 2 – 120х65 мм, 2 – 70х65 мм, и 3 – 130х70 мм. Если у вас расстояние другое, то следует использовать...
Как оцифровать фотопленку при помощи самодельного сканера и смартфона - «Сделай сам»

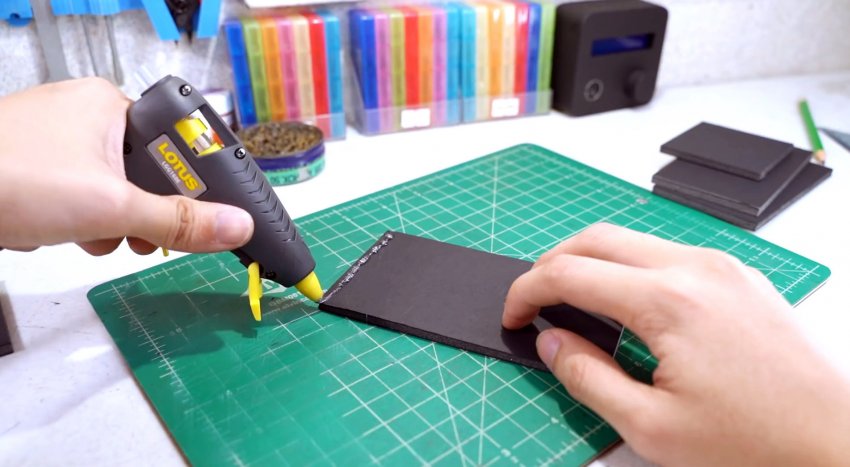

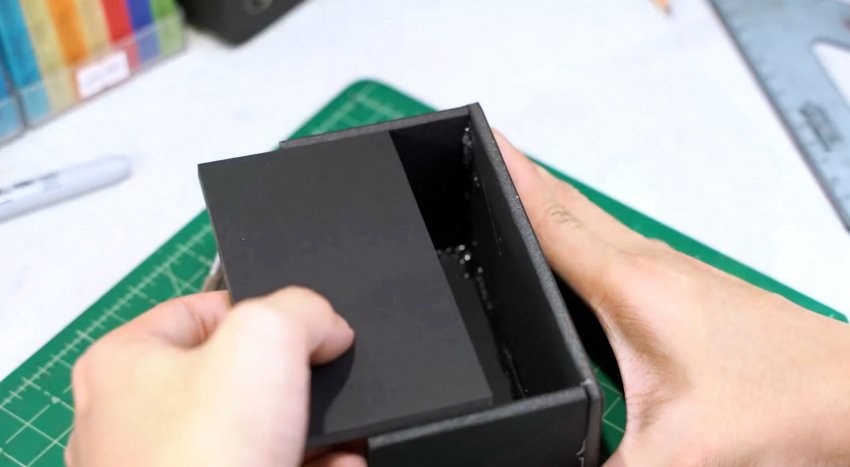

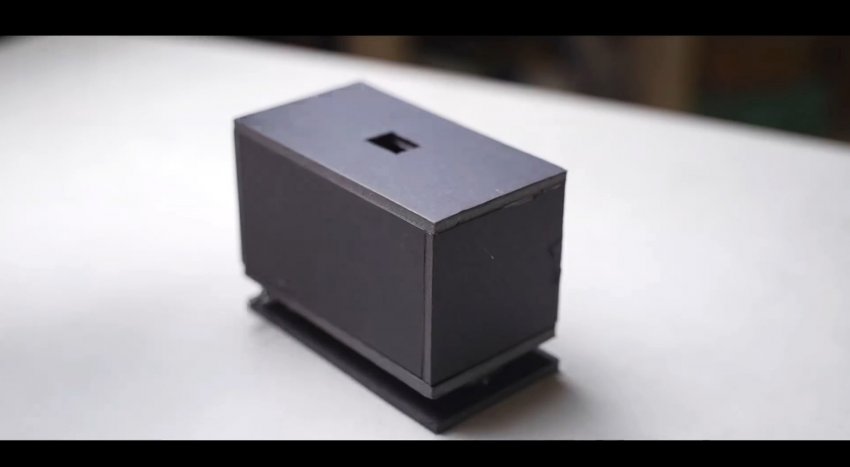

Для этого требуется отталкиваться от минимального фокусного расстояния камеры. В данном случае оно 65 мм. Нужны детали: 2 – 120х65 мм, 2 – 70х65 мм, и 3 – 130х70 мм. Если у вас расстояние другое, то следует использовать его вместо 65. Короб склеивается с крышкой 130х70 мм.

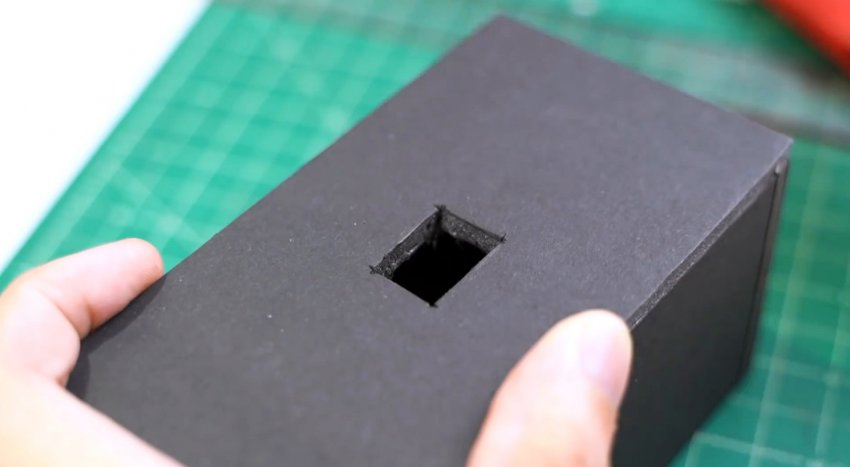

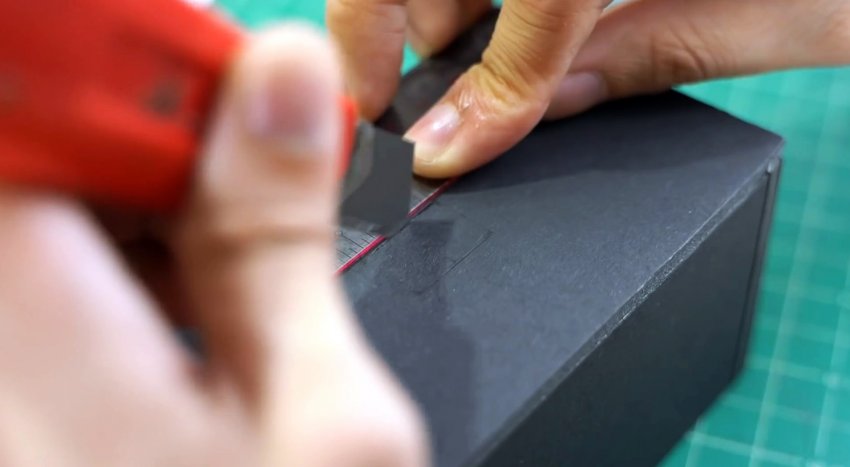

В ней нужно прорезать окно под камеру.

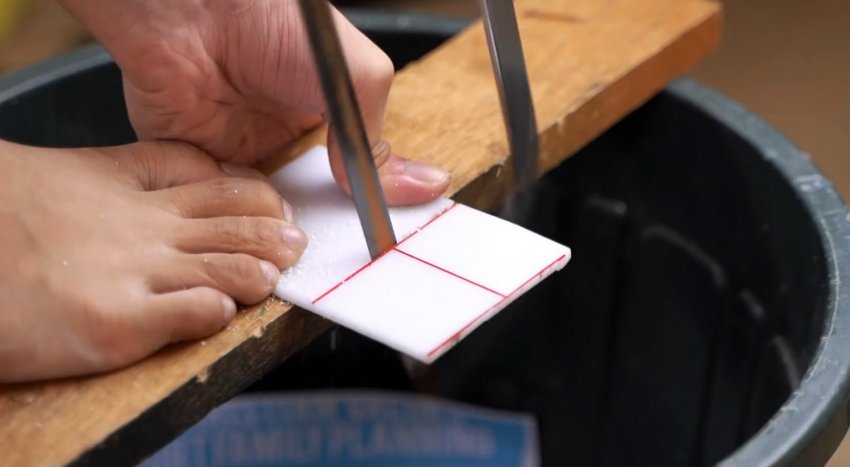

Затем вырезается из матового оргстекла пластина 40х45 мм.

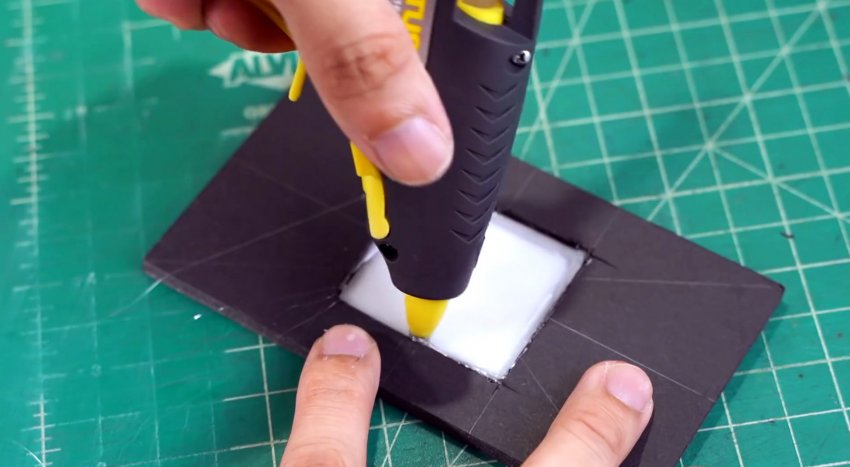

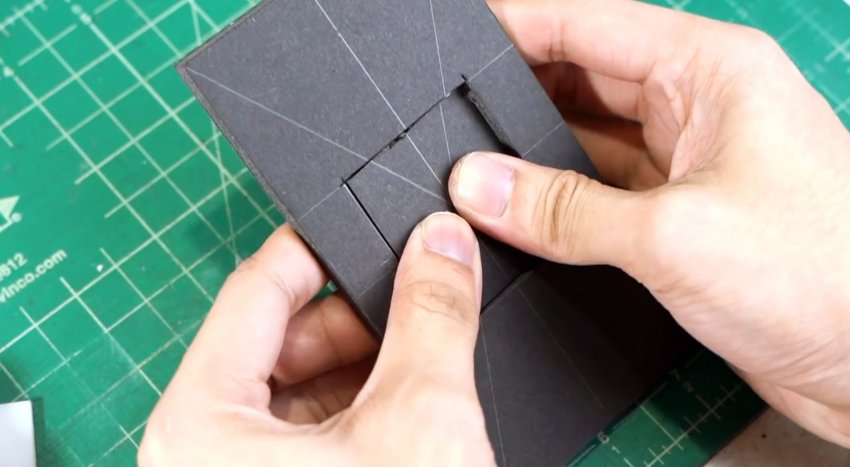

Ее нужно вклеить в один из оставшихся отрезков черного пластика 130х70, предварительно прорезав в нем окно нужного размера. Получаем рассеиватель света.



Для позиционирования на нем пленки, требуется приклеить с боков полоски, сделав отступ между ними под нее. Они также послужат направляющими для выравнивания короба сверху полученного дна.

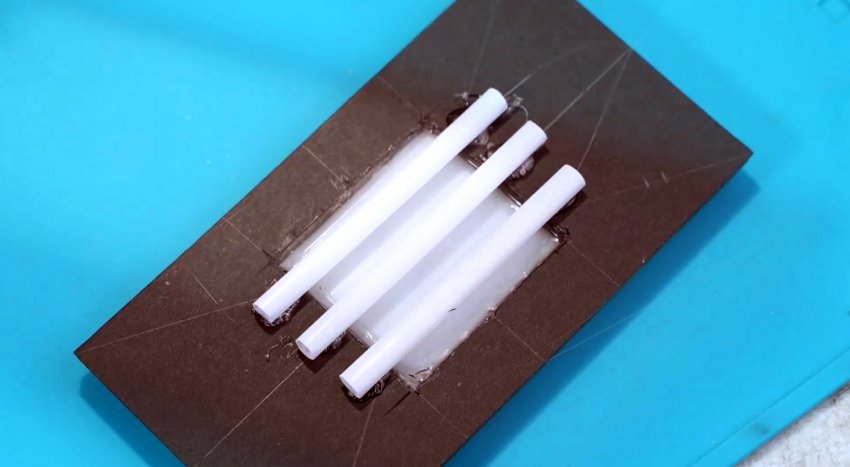

С обратной стороны от направляющих к съемному дну короба под рассеиватель вклеиваются 3 отрезка трубочек для коктейля.

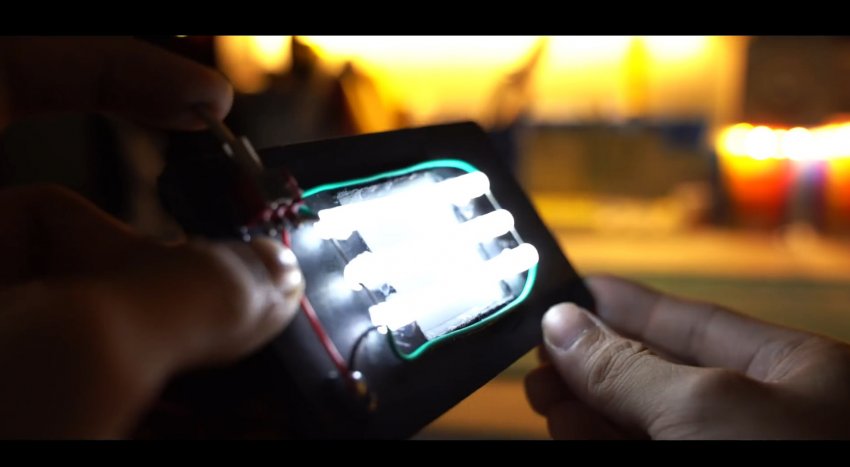

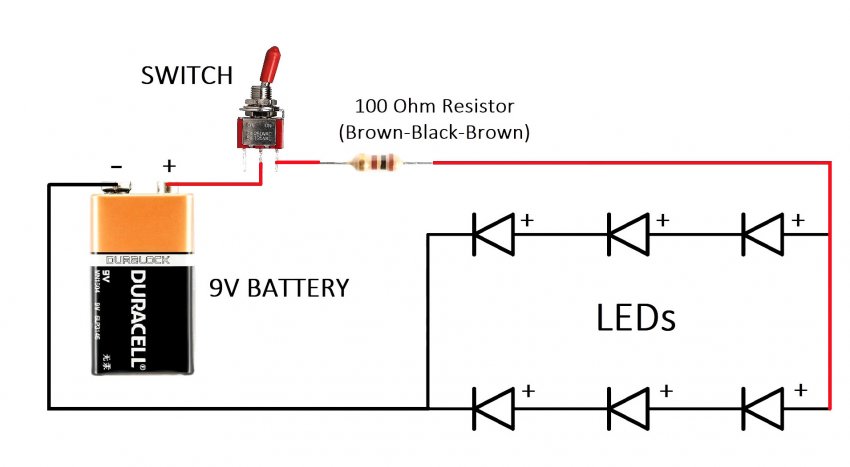

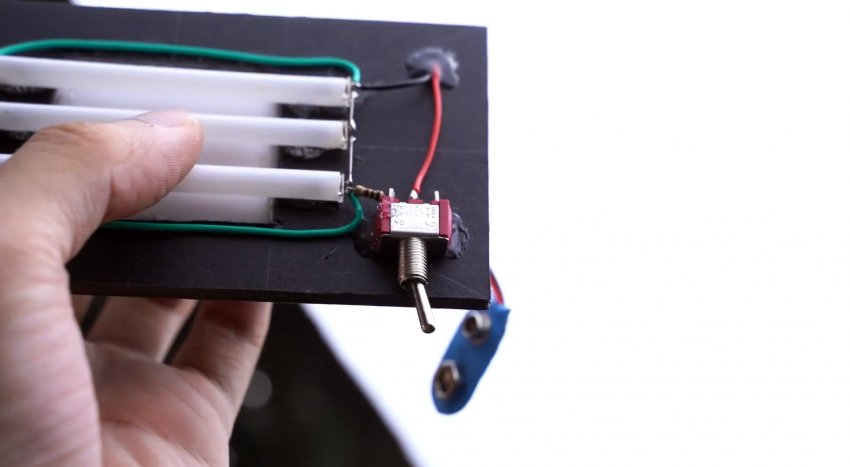

В них с краев вставляются светодиоды с фонарика. Далее нужно припаять провода к светодиодам согласно предложенной схеме с использованием тумблера и резистора.

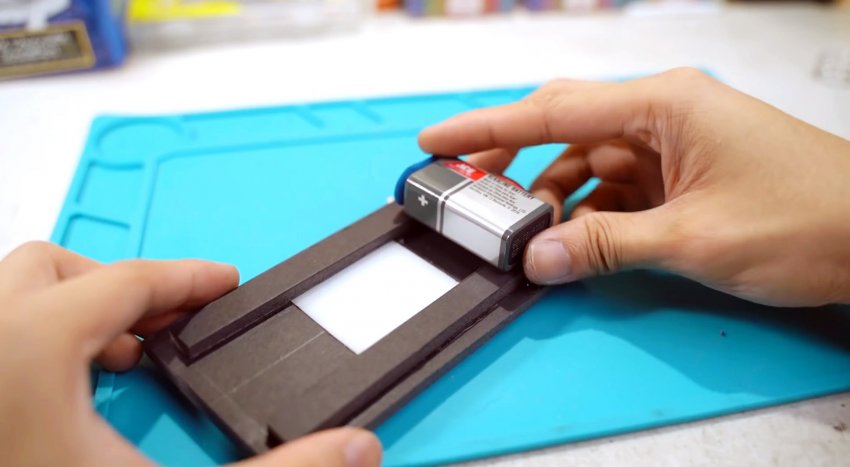

Батарея приклеивается с обратной стороны на полосы. Подключение к ней выполняется с помощью разъема, что позволит в будущем ее менять.

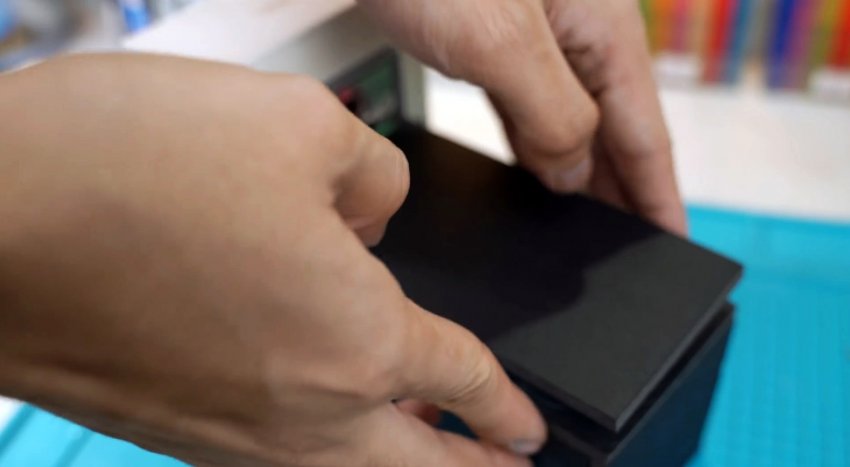

Ко дну с подсветкой приклеиваются ножки из мелких пластиковых квадратов. Затем уже на них клеится последний ранее вырезанный отрезок черного пластика.

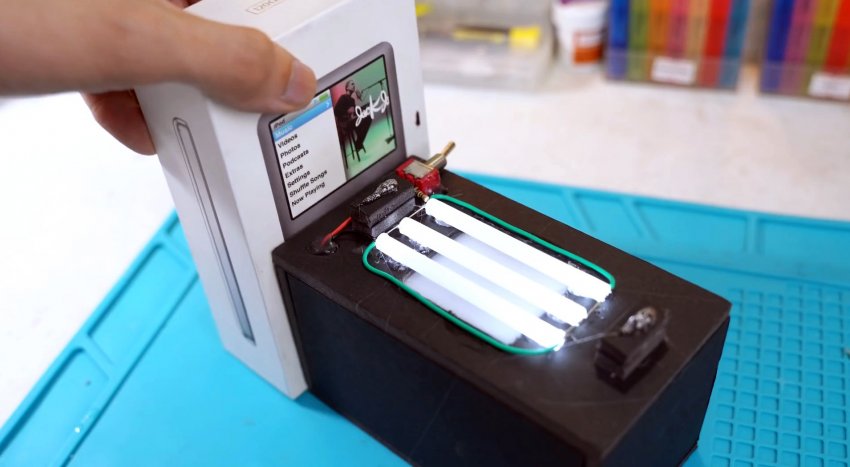

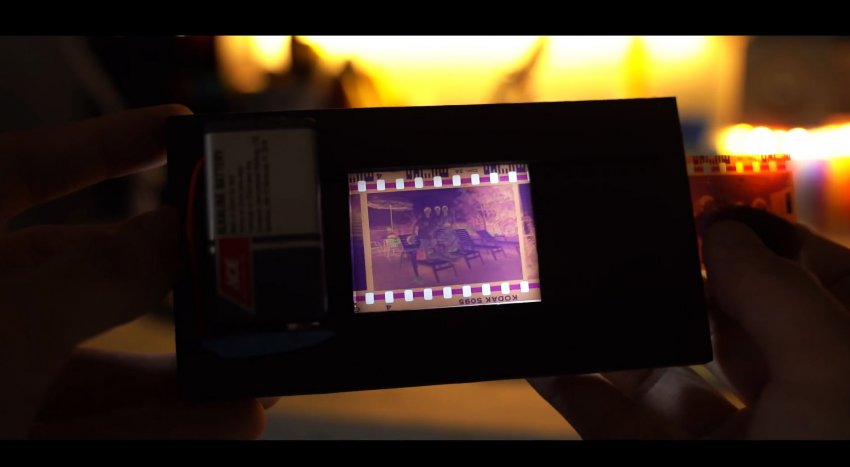

Теперь можно положить на дно сканера пленку, включить подсветку и накрыть все коробом.

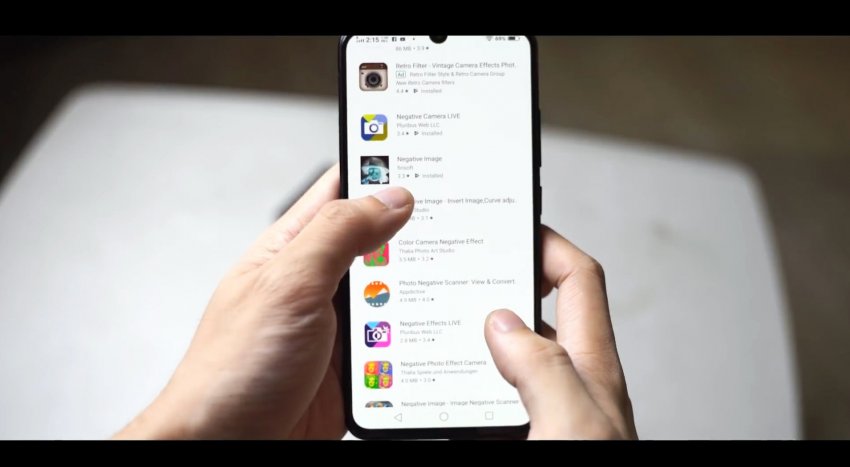

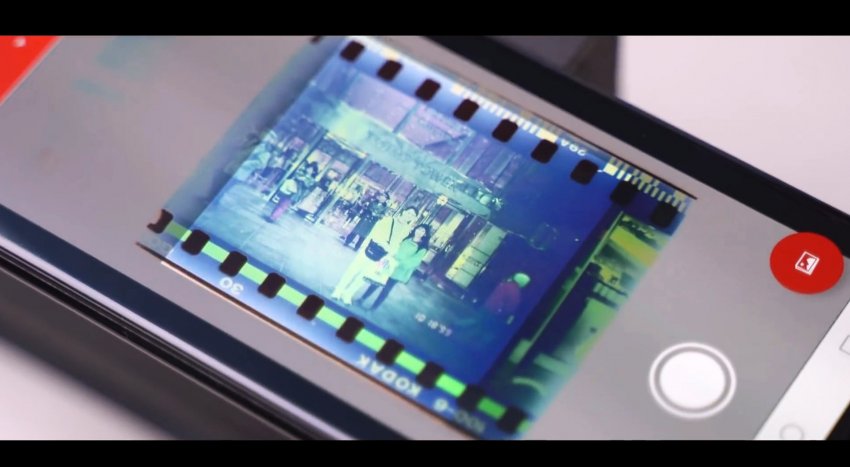

Затем она фотографируется уложенным сверху смартфоном через любое приложение для оцифровки негативов.

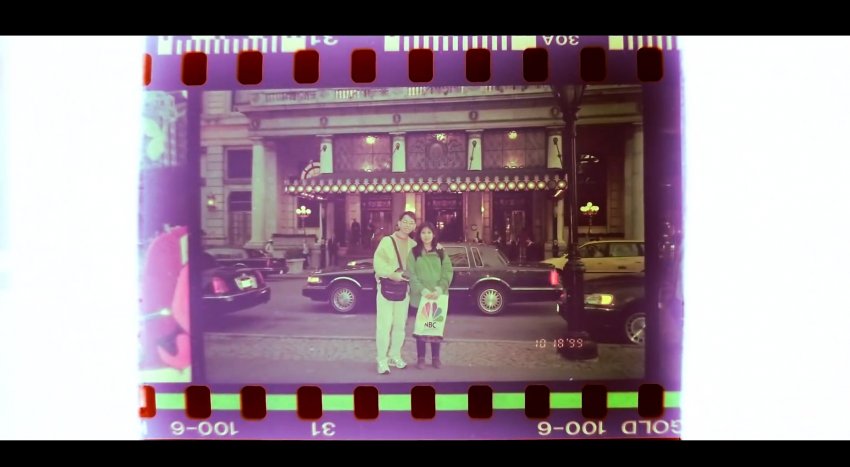

Получается очень даже неплохо.
